СВЦ-ВХ без универзалне спојнице типа флексибилног заваривања

СВЦ-ВХ без универзалне спојнице типа флексибилног заваривања

Раидафон-ова СВЦ-ВХ универзална спојница без савитљивог типа заваривања, нееластичне заварене универзалне спојнице користе заварене спојеве да обезбеде поуздан пренос, што их чини поузданим избором за апликације са великим оптерећењем попут металуршке и рударске опреме. Ми смо произвођач физичких спојница у Кини. Као поуздан произвођач, нудимо стабилно снабдевање и можемо прилагодити детаље према спецификацијама ваше опреме. За детаље о ценама, контактирајте нас директно.
Заварени јарам · Без флекс елемента · ОЕМ спреман

СВЦ-ВХ без флексибилног типа заваривања Универзална спојница заПогонска вратила за тешке услове рада

Крута карданска спојница за заваривање направљена за ваљаонице, дизалице, рударске и металуршке погоне. Заварени јарам уклања олабављење вијчаног споја. Прецизни игличасти лежајеви одржавају ниско трење. Отвор 100–550 мм, обртни момент до 710 кН·м, легирани челик 35ЦрМо, ИСО 9001 производња у Нингбоу, Кина.

Боре100 – 550 мм
Номинални обртни момент1,25 – 710 кН·м
Фолд Англе15° – 25°
Материјал35ЦрМо челик
МОК1 комад
Леад Тиме15 – 30 дана

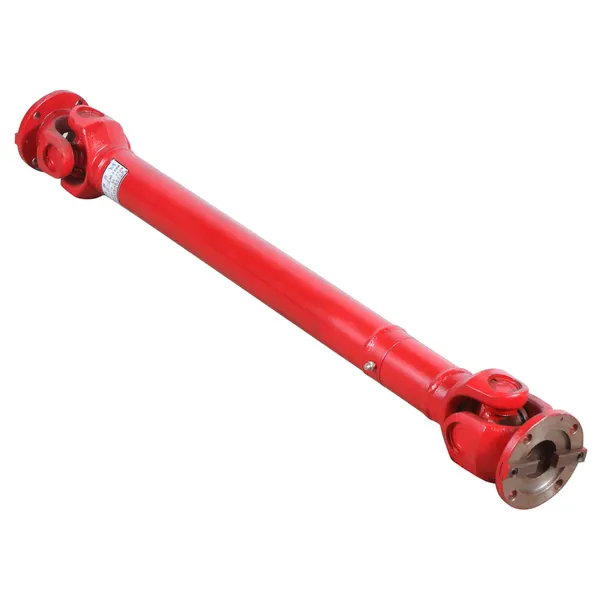

SWC-WH without flex welding type universal coupling welded yoke product photo

01Шта је СВЦ-ВХ без универзалне спојнице типа флексибилног заваривања?

СВЦ-ВХ је акрута универзална спојницакоји преноси обртни момент кроз заварени јарам и централни крст који ради на прецизним игличастим лежајевима. За разлику од флексибилних спојница, садржинема еластичног елемента, тако да нема гуме, нема опруге и нема компензационог савитљивог члана који би се истрошио. То га чини пожељним избором када погон захтевависок обртни момент, висока отпорност на ударце и дуг радни века не торзионо пригушење.

Заварени јарам је кључна разлика од дизајна са вијцима. Под сталним вибрацијама, вијчани спојеви могу да олабаве, узрокујући трење, зазор и на крају отказ. Заваривање у потпуности уклања тај начин квара. За набавку купацауниверзалне спојнице за индустријска погонска вратила, ово значи мање заустављања одржавања и ниже укупне трошкове поседовања током радног века спојнице.

Ако је вашој апликацији потребна торзиона усклађеност уместо крутости, упоредите је саСВЦ-БХ стандардни флексибилни тип заваривањаили дугог распонаСВЦ-ЦХ тип дугог флексибилног заваривања, који додају флексибилни елемент између два јарма.

02СВЦ-ВХ Техничке спецификације: Проврт, обртни момент и опсег неусклађености

Табела испод наводи све стандардне величине у СВЦ-ВХ серији. Користите га да одговара вашем пречнику осовине, потребном номиналном обртном моменту и доступној дужини уградње пре него што затражите понуду. Прилагођени отвори, утори и дужине су доступни на захтев.

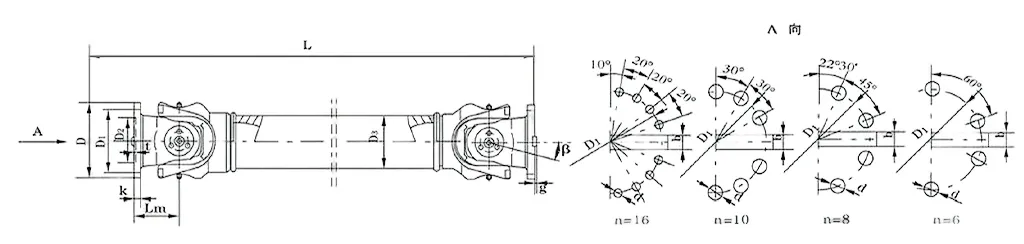

СВЦ-ВХ без универзалне спојнице типа флексибилног заваривања — табела пуне величине
Модел Д (мм) Тн (кН·м) Тф (кН·м) β (°) Лмин Д1 (јс11) Д2 (Х7) Д3 Лм н-д k t б (х9) g Инерција (кг·м²) Тежина (кг)
Лмин +100мм Лмин +100мм
СВЦ100ВХ 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
СВЦ120ВХ 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
СВЦ150ВХ 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
СВЦ180ВХ 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
СВЦ225ВХ 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
СВЦ250ВХ 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
СВЦ285ВХ 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
СВЦ315ВХ 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
СВЦ350ВХ 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
СВЦ390ВХ 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
СВЦ440ВХ 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
СВЦ490ВХ 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
СВЦ550ВХ 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Само угаони

СВЦ-ВХ компензује угаоно одступање до 15°–25°. За аксијално кретање, упарите га са клизном осовином.

Избор обртног момента

Примените фактор рада од 1,5–2,5 на номинални обртни момент у зависности од нивоа удара и радног циклуса.

Боре Матцхинг

Стандардни Д1 јс11 / Д2 Х7 отвори наведени горе. Доступни су степенасти или урезани отвори по мери.

Алтернатива прирубнице

Ако ваша осовина користи интерфејс прирубнице, погледајтеСВЦ-ВФ тип прирубницеу истој серији.

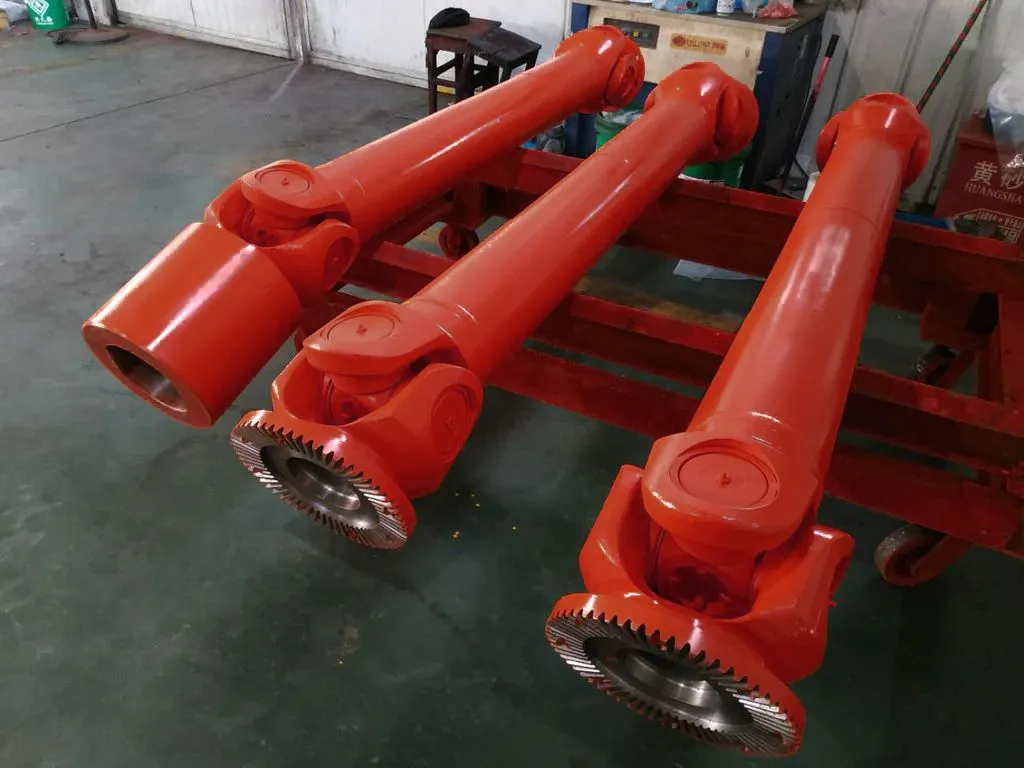

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Зашто купци одређују заварене спојнице за тешке машине

Инжењери набавке бирају СВЦ-ВХ из три комерцијална разлога:краће време застоја, мање циклуса замене и нижи укупни трошкови по сату рада.

  • Нема отпуштања вијчаног споја.Заварени јарам уклања режим квара за отпуштање вибрација који скраћује животни век спојница са вијцима у ваљаоницама и дробилицама.
  • Велика густина обртног момента.До 710 кН·м номиналног обртног момента у компактном омотачу, покривајући већину тешких обавеза погонског вратила.
  • Прецизни игличасти лежајеви.Ниско трење, висока ефикасност и дуг интервал подмазивања смањују рад на одржавању.
  • 35ЦрМо легирани челик.Термички обрађен за отпорност на хабање, замор и ударе у рударству, металургији и поморском окружењу.
  • Широка угаона толеранција.Компензација од 15°–25° смањује трошкове поравнања током инсталације.
  • Услужни дизајн.Заменљиви делови који се троше продужавају економски век спојнице након једног циклуса замене.

04Где се користе СВЦ-ВХ спојнице: примене и индустрије

СВЦ-ВХ је специфициран тамо где крута спојница високог обртног момента мора да преживи непрекидне ударе и вибрације. Типичне инсталације укључују:

Ваљаонице челика Металуршке линије Мостне дизалице Лучке машине за подизање Мининг Цонвеиорс Дробилице и машине за бушење Марине Пропулсион Децк Мацхинери Погони за цемент и папир Испитне клупе за тешке услове рада Погони за обновљиву енергију Хемијске процесне линије

Ако ваш погон такође захтева аксијално померање или торзиону усклађеност, прегледајте комплетноуниверзални опсег спојницеили алтернативасерије зупчаникапре прецизирања.

05Прилагођене СВЦ-ВХ спојнице: ОЕМ, приватна марка и производња на основу цртежа

Раидафон је анПроизвођач ОЕМ универзалних спојница, није трговачко предузеће. Прилагођавање се обавља у нашем сопственом ИСО 9001 постројењу у Нингбоу, Кина.

Боре & Кеиваи

Д1 јс11, Д2 Х7 или прилагођена толеранција. Интерфејс паралелног кључа, сплине или скупљајућег диска.

Фланге Паттерн

Круг вијка, пречник пилота и број вијака усклађени са вашим цртежом прирубнице.

Дужина и баланс

Лмин и продужене дужине. Динамичке равнотеже за осовине велике брзине.

Премазивање и обележавање

Фарбање, црни оксид, поцинковање. Плочица са приватним ознакама и ознака.

Пошаљите ПДФ, ДВГ, ДКСФ или СТЕП цртеж са вашим димензијама осовине и радним циклусом. Наши инжењери враћају препоруку величине и понуду у року од 24 сата.

06Контрола квалитета, сертификати и 12-месечна гаранција

Свака СВЦ-ВХ спојница пролази документовану руту инспекције пре отпреме. Ово је траг доказа на који се купци у иностранству ослањају за одобрење добављача и долазну инспекцију.

  • Производни процес са сертификатом ИСО 9001
  • Евиденција улазне верификације челика и термичке обраде
  • Извештај о инспекцији димензија за проврт, клин и Лмин
  • Контрола завара на споју јарма
  • Тест уклапања и ротације лежаја пре паковања
  • 12-месечна ограничена гаранција на производне грешке

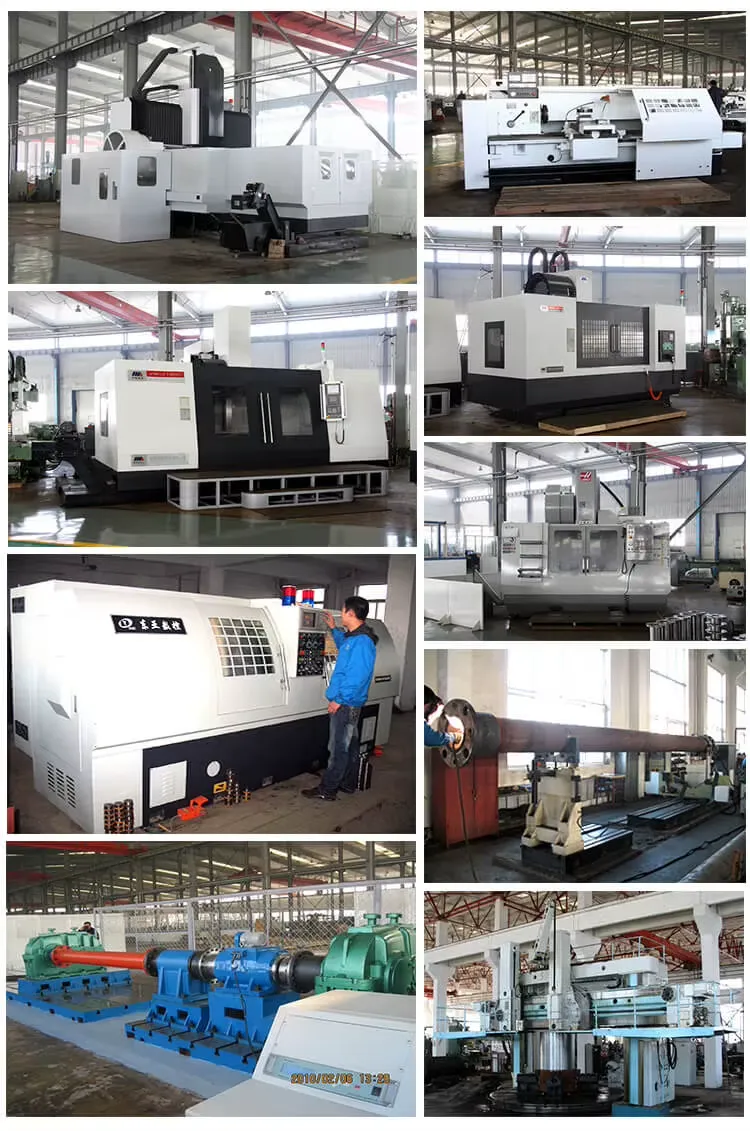

Raydafon universal coupling manufacturing workshop Ningbo China

07Како наручити: МОК, време испоруке, паковање и испорука

МОК

1 комад за стандардне величине. Обим цена од 50 комада.

Леад Тиме

15–30 дана након потврде извлачења и депозита.

Паковање

Дрвена кутија, ВЦИ филм против рђе, средство за сушење, прилагођена палета за велике величине.

Достава

Море, ваздух или експрес. Доступни услови ЕКСВ / ФОБ / ЦИФ / ДДП.

Документи

ЦИ, ПЛ, ЦО, образац А/Е, сертификат материјала, извештај о димензијама.

Плаћање

Т/Т, Л/Ц по виђењу и други услови о којима се може преговарати за поновне купце.

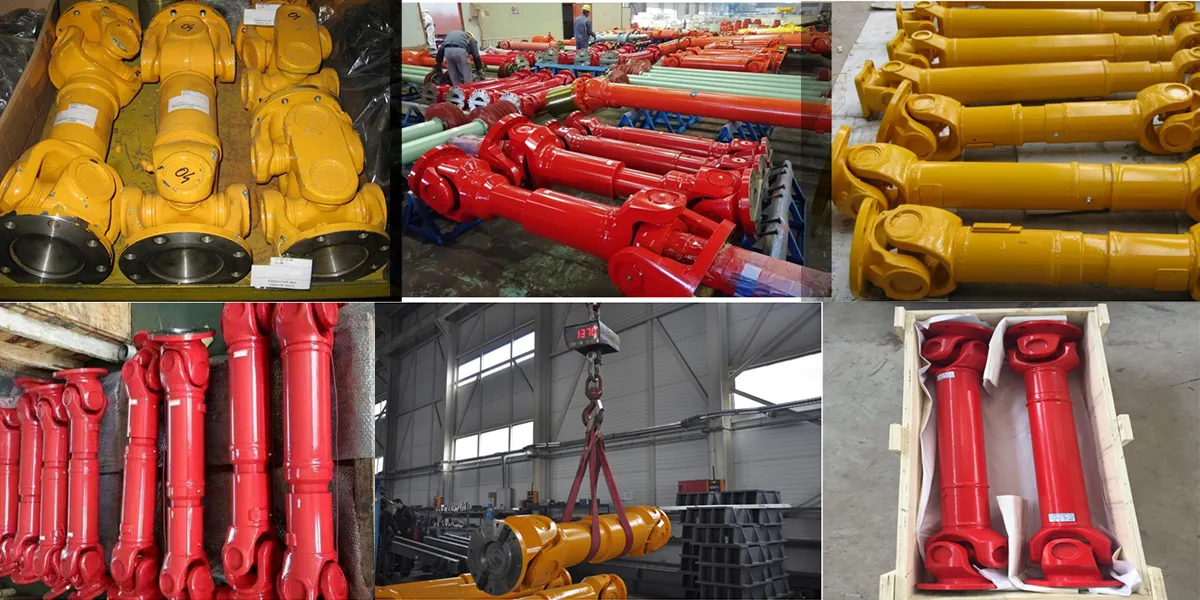

SWC-WH universal coupling inspection and assembly line

08Честа питања за купца СВЦ-ВХ универзалне спојнице

Шта значи „без флексибилног типа заваривања“ на спојници СВЦ-ВХ?

То значи да спојница нема еластичан или флексибилан елемент у путањи обртног момента, а јарам је спојен заваривањем, а не вијцима. Ово уклања олабављење вијчаног споја под вибрацијама и подиже структурну крутост. То је прави избор за погоне са високим обртним моментом и високим ударима где није потребан флексибилан елемент.

Који је опсег обртног момента и проврта серије СВЦ-ВХ?

Пречник ротације 100–550 мм, номинални обртни момент 1,25–710 кН·м, момент замора 0,63–355 кН·м, стандардни отвор Д1 57–426 мм. Доступне су прилагођене бушотине и степенасте осовине.

Који материјал и лежајеви се користе?

Јармови и прирубнице су термички обрађени легирани челик од 35ЦрМо. Попречни рукавац ради на прецизним игличастим лежајевима како би се смањило трење и продужио радни век под сталним индустријским радом.

Колики је максимални угао одступања?

У зависности од величине, 15° до 25° угаоног одступања. СВЦ-ВХ не компензује аксијално померање — упарите га са клизним клином или телескопском осовином ако постоји аксијално кретање.

Да ли нудите ОЕМ или прилагођене СВЦ-ВХ спојнице?

Да. Ми прилагођавамо проврт, утор за кључ, узорак прирубнице, дужину, ниво баланса, површинску обраду и натписну плочицу. Пошаљите ПДФ, ДВГ, ДКСФ или СТЕП цртеж и ми ћемо цитирати у року од 24 сата.

Шта је МОК, време испоруке и гаранција?

МОК 1 комад за стандардне величине. Време испоруке 15-30 дана у зависности од величине и прилагођавања. 12-месечна ограничена гаранција на грешке у производњи.

Како да изаберем исправну величину СВЦ-ВХ за моју погонску осовину?

Обезбедите номинални обртни момент, вршни обртни момент, брзину, пречнике осовине, угао неусклађености и радни циклус. Наши инжењери ће препоручити величину са исправним фактором услуге. Такође можете прегледати у потпуностиводич за избор универзалних спојницапре него што нас контактирате.

Могу ли добити узорак пре слања масовне поруџбине?

Да. Наруџбе узорака се прихватају за стандардне величине. Трошкови узорка и превоз се наводе одвојено и могу се урачунати у прву поруџбину на велико.

Затражите понуду за СВЦ-ВХ универзалну спојницу

Пошаљите свој цртеж осовине, обртни момент и брзину. Наши инжењери одговарају у року од 24 сата са препоруком величине и фабричком ценом.
