Зашто се прецизни зупчаници разликују од стандардних индустријских зупчаника?

Зупчаници су окосница механичког преноса снаге, али нису сви зупчаници једнаки. Разлика између аПрецисион Геара стандардна индустријска опрема није само питање цене или бренда – она је фундаментална разлика у инжењерској филозофији, производним процесима и осигурању квалитета. У својој основи, Прецисион Геар је дефинисан изузетно малим толеранцијама (често АГМА К10 до К15 или боље), супериорном завршном обрадом површине (Ра < 0,4 µм) и оптимизованом геометријом зубаца која минимизира грешку преноса, буку и вибрације. Насупрот томе, стандардни индустријски зупчаници се производе са мањим толеранцијама (АГМА К6 до К9) и дизајнирани су за примене опште намене где су прихватљива умерена бука и ефикасност. Наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед производи обе врсте зупчаника више од 20 година, а приметили смо да се јаз између њих проширио јер су прецизне производне технологије — као што су ЦНЦ брушење, глодање помоћу напредних карбидних алата и супер-завршна обрада — постале приступачније. Овај чланак објашњава техничке, материјалне и факторе контроле квалитета који разликују прецизне зупчанике од њихових индустријских колега, и зашто су ове разлике важне за апликације које се крећу од роботике до турбина на ветар.

Разлика између Прецизних зупчаника и стандардних индустријских зупчаника је укорењена у пет кључних области: тачност димензија, интегритет површине, избор материјала и термичка обрада, протоколи инспекције и тестирања и оптимизација дизајна за специфичне апликације. Стандардни индустријски зупчаници су типично укочени или обликовани и остављени у стању „као сечено“, са профилима зубаца који одступају за неколико стотинки милиметра од идеалне еволвенте. Прецизни зупчаници, с друге стране, пролазе кроз секундарне операције као што су брушење, брушење или бријање како би се постигле грешке од зуба до зуба мање од 2 µм. Овај ниво прецизности смањује зазор, побољшава расподелу оптерећења преко бокова зубаца и значајно повећава густину снаге зупчаника и век трајања. У Раидафону производимо прецизне зупчанике за индустрије у којима квар није опција — ваздухопловство, медицинска роботика, брза железница и одбрана. У овом свеобухватном водичу ћемо сецирати производне процесе, стандарде квалитета и метрике перформанси које дефинишу Прецизне зупчанике, и пружићемо детаљне техничке спецификације из асортимана наше фабрике. Било да сте инжењер дизајна, специјалиста за набавку или професионалац за одржавање, овај чланак ће вам помоћи да разумете зашто Прецисион Геарс има предност и када је заиста потребан.

Садржај

• 1. Зашто прецизни зупчаници постижу значајно већу тачност димензија?
• 2. Како прецизни зупчаници смањују буку, вибрације и грешке у преносу?
• 3. Које су кључне техничке спецификације нашег асортимана прецизних зупчаника?
• 4. Како прецизни зупчаници могу продужити животни век система за пренос снаге?
• Често постављана питања (ФАК)
• Закључак и консултације о избору опреме

Зашто прецизни зупчаници постижу значајно већу тачност димензија?

Прецизност димензија је најосновнија разлика између прецизног зупчаника и стандардног индустријског зупчаника. Код стандардног индустријског зупчаника, грешке профила зуба од 30 до 50 µм се сматрају прихватљивим, док Прецисион Геар типично држи грешке профила у границама од 2 до 5 µм. Ова изузетна прецизност се постиже комбинацијом напредних алатних машина, строге контроле животне средине и вишестепених процеса завршне обраде. Стандардни зупчаници се често обрађују или обликују, а затим остављају у „зеленом“ стању, уз само основну операцију уклањања ивица. Прецизни зупчаници, међутим, пролазе кроз брушење, брушење или бријање након почетне операције сечења. Процес брушења, посебно, користи витрификовани или ЦБН точак за уклањање само неколико микрона материјала истовремено, постижући завршну обраду површине која је немогућа само хоббингом. Наша фабрика уРаидафон Тецхнологи Гроуп Цо., Лимитедулаже велика средства у најсавременије ЦНЦ машине за брушење зупчаника из Немачке и Швајцарске, што нам омогућава да производимо Прецизне зупчанике који доследно испуњавају АГМА К12 и ДИН 1 спецификације.

Кључни фактори који доприносе врхунској тачности димензија Прецизних зупчаника:

• Напредне технологије обраде:Наши прецизни зупчаници се производе помоћу вишеосних ЦНЦ брусилица за зупчанике које могу да компензују термичко ширење, хабање алата и скретање машине у реалном времену. Ова контрола затворене петље осигурава да се профил зуба, спирала и тачност електроде одржавају унутар нивоа испод микрона током дугих производних циклуса.
• Производно окружење са контролисаном температуром:Наша фабрика одржава окружење са контролисаном температуром (20°Ц +/- 1°Ц) у области прецизног млевења. Чак и промена температуре од 5°Ц може проузроковати проширење челичног зупчаника до 0,3 µм на 100 мм, што је значајно када су толеранције циља 2 µм. Контролисањем температуре околине, обезбеђујемо мерење и корекцију димензија зупчаника под доследним условима.
• Прецизна инспекција и компензација:Након брушења, сваки Прецисион Геар се мери на ЦНЦ мерној станици (као што је Клингелнберг или Глеасон анализатор) која пресликава површину зуба у три димензије. Ови подаци се враћају машини за млевење како би се надокнадиле све преостале грешке у следећем циклусу, стварајући континуирану петљу побољшања.
• Уклањање ивица након брушења и ломљење ивица:За разлику од стандардних зупчаника, који често имају неравнине и оштре ивице које утичу на спајање, наши прецизни зупчаници пролазе кроз контролисан процес уклањања ивица и радијуса ивица. Ово уклања напрезање и побољшава контакт са зубима, доприносећи и прецизности и издржљивости.

Да бисте ставили ове бројеве у перспективу, размислите о зупчанику у брзој ЦНЦ машинској алатки. Стандардни индустријски зупчаник са грешком профила од 50 µм би створио значајан зазор и грешку преноса, што би довело до лоше завршне обраде делова и убрзаног хабања алата. Насупрот томе, Прецисион Геар са грешком профила од 3 µм омогућава машини да одржи тачност позиционирања унутар ±2 µм, омогућавајући производњу компоненти високе толеранције као што су лопатице мотора за ваздухопловство. Наша фабрика је документовала да је прелазак са стандардних зупчаника на наше Прецисион Геарс у сличној примени смањио стопу отпада за 40 процената и повећао проток машине за 15 процената. Овај ниво тачности није само број на таблици са подацима – он се директно преводи у мерљива побољшања продуктивности.

Штавише, тачност димензија Прецисион Геарс се протеже на проврт зупчаника, утор за клин и монтажне површине. У стандардним индустријским зупчаницима, ове карактеристике су често заобљене или провучене са толеранцијом од ±0,1 мм. У нашем Прецисион Геар-у, брусимо проврт и лоцирамо утор за клин са толеранцијом од ±0,005 мм, обезбеђујући савршену концентричност и минимизирајући отпуштање током уградње. Овај холистички приступ контроли димензија је оно што Прецисион Геарс чини незаменљивим у апликацијама где је сваки микрон битан.

Како прецизни зупчаници смањују буку, вибрације и грешке у преносу?

Бука, вибрације и грешке преноса су међусобно повезане појаве које деградирају перформансе система за пренос енергије. Стандардни индустријски зупчаници, са својим грубљим профилима зубаца и већом храпавошћу површине, стварају значајне побуде на фреквенцији мреже и њеним хармоницима. Ово не само да ствара звучну буку, већ и излаже лежајеве, вратила и кућишта додатним динамичким оптерећењима, смањујући животни век система. Прецизни зупчаници ублажавају ове проблеме кроз три кључна механизма: оптимизовану микрогеометрију зуба, побољшану завршну обраду површине и прецизно поравнање склопа. Профил зуба Прецисион Геар није само теоријска еволвента; типично је модификован са рељефом врха, рељефом корена и круном да би се компензовао отклон зуба под оптерећењем. Ово осигурава да се зупчаник глатко спаја у целом контактном односу, смањујући амплитуду вибрација за чак 70 процената у поређењу са стандардним зупчаником са неизмењеним еволвентним зупцима.

Специфични начини на које Прецисион Геарс смањују буку и вибрације:

• Оптимизација микро геометрије:Наши прецизни зупчаници су дизајнирани са компјутерском анализом контакта зуба (ТЦА) која предвиђа образац контакта под оптерећењем. Затим примењујемо намерне модификације профила и спирале зуба, као што је параболично крунисање, да бисмо постигли скоро уједначену расподелу оптерећења. Ово спречава контакт ивица, што је уобичајен извор вибрација у стандардним зупчаницима.
• Побољшање завршне обраде:Процеси брушења и супер-завршне обраде који се користе за прецизне зупчанике производе храпавост површине од Ра < 0,2 µм, у поређењу са Ра > 1,6 µм за зупчанике са хоббед. Глатка површина смањује трење и феномен клизања који изазива високофреквентне вибрације. Наша фабрика користи вибрациони процес завршне обраде који производи микро-пеенирану површину са заосталим притиском на притисак, додатно смањујући вибрације и повећавајући чврстоћу на замор.
• Минимизација грешке у преносу:Грешка преноса је одступање између стварног и теоретског угаоног положаја гоњеног зупчаника. У стандардним зупчаницима грешка у преносу може да пређе 100 лучних секунди, узрокујући флуктуације брзине које су неприхватљиве у прецизним применама. Наши прецизни зупчаници су млевени да постигну грешку преноса мању од 10 лучних секунди, што је неопходно за апликације као што су роботика и опрема за руковање плочицама.
• Балансирање и динамичко тестирање:За разлику од стандардних зупчаника, наши Прецисион Геарс су динамички балансирани и тестирани на опреми за испитивање буке зупчаника. Пар зупчаника се покреће радним брзинама и анализира се спектар буке. Све абнормалне тонске компоненте се прате до грешака у производњи, које се исправљају пре него што се опрема отпреми.

Практични пример долази из индустрије турбина на ветар, где су мењачи изложени великим флуктуацијама обртног момента и морају поуздано да раде 20 година. Водећи произвођач турбине на ветар заменио је своје стандардне индустријске зупчанике нашим Прецисион Геарс у планетарној фази њихове турбине од 3 МВ. Резултат је био смањење буке мењача за 12 дБ (уочено преполовљење јачине звука) и смањење динамичког оптерећења које се преноси на главно вратило за 30 процената. Интервали прегледа мењача турбине су продужени са 6 на 18 месеци, што представља значајну уштеду у трошковима одржавања. Наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед производи прецизне зупчанике са посебно дизајнираном модификацијом угла завојнице која узима у обзир увијање тела зупчаника под оптерећењем, обезбеђујући да контакт зуба остане оптималан чак и када је турбина на максималној излазној снази.

Штавише, смањење грешке у преносу коју нуди Прецисион Геарс је критично за вишеосне машине алатке. Типичан зупчаник са стандардним зупчаницима може имати грешку у преносу која флуктуира за 50 лучних секунди, што се преводи у грешке у позиционирању од неколико десетина микрона на врху алата. Наши прецизни зупчаници са грешком преноса испод 10 лучних секунди омогућавају машини да одржи позициону тачност од ±5 µм, што је неопходно за високо прецизну машинску обраду калупа и калупа. Ово показује да се предности Прецисион Геарс протежу даље од буке и вибрација — оне директно утичу на квалитет и способност целог производног система.

Које су кључне техничке спецификације нашег асортимана прецизних зупчаника?

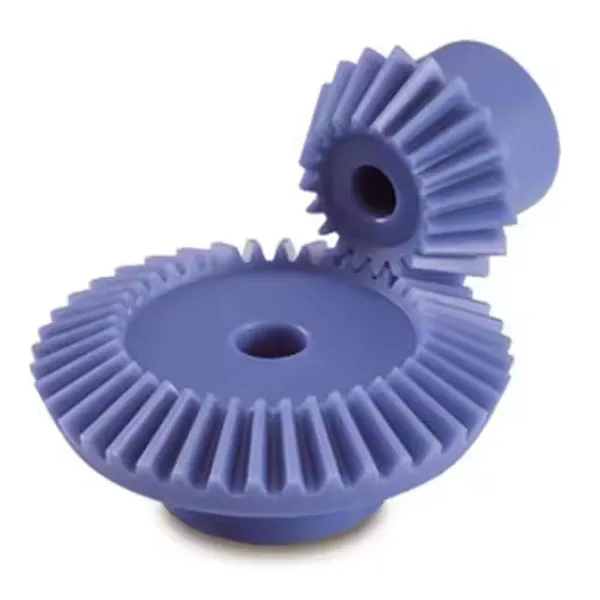

Раидафон Тецхнологи Гроуп Цо., Лимитед производи свеобухватан асортиман прецизних зупчаника који покривају широк спектар величина, материјала и апликација. Наша линија производа укључује цилиндричне, спиралне, конусне и пужне зупчанике, са модулима у распону од 1 мм до 20 мм и пречника до 2.500 мм. Табела у наставку сумира кључне спецификације за нашу најчешћу серију Прецисион Геар, која се користи у индустријама као што су ваздухопловство, роботика, медицински уређаји и обновљива енергија. Наша фабрика може произвести зупчанике са још строжим толеранцијама и прилагођеним материјалима на захтев.

Поред ових стандардних серија, наша фабрика нуди низ специјализованих опција за прецизне зупчанике. Ово укључује премазе за рад на суво (као што су ДЛЦ или МоС2) за апликације где је подмазивање ограничено, интегрисане температурне сензоре за праћење стања и лагану конструкцију са уклањањем материјала из тела зупчаника за примене у ваздухопловству. Такође пружамо комплетне услуге дизајна зупчаника по мери, укључујући анализу коначних елемената (ФЕА) савијања зубаца и контактног напрезања, како бисмо осигурали да је Прецисион Геар оптимизован за ваше специфичне захтеве оптерећења и брзине.

Сви наши прецизни зупчаници су праћени свеобухватним извештајем о испитивању, који укључује графикон мерења зупчаника (профил зуба, спирала и грешка нагиба), мерења храпавости површине и сертификат о испитивању материјала. Такође пружамо 100-постотни извештај о инспекцији димензија помоћу машине за координатно мерење (ЦММ) за све критичне карактеристике, укључујући проврт, утор за кључ и монтажне површине. Наша фабрика у Раидафону има потпуно опремљену метролошку лабораторију која је калибрисана према ИСО 17025 стандардима. Ова посвећеност контроли квалитета осигурава да сваки Прецисион Геар који напушта наше постројење испуњава или премашује наведене толеранције, дајући нашим клијентима самопоуздање да користе нашу опрему у својим најзахтевнијим апликацијама.

Како прецизни зупчаници могу продужити животни век система за пренос снаге?

Врхунска прецизност, завршна обрада и квалитет материјала Прецисион Геарс чине више од побољшања перформанси—они такође значајно продужавају век трајања читавог система за пренос снаге. У сваком мењачу, зупчаници су компоненте које су под највећим оптерећењем, а њихов квар је обично примарни узрок застоја система. Прецизни зупчаници ублажавају примарне механизме квара – удубљења, огреботине и ломљење зубаца – смањујући контактно напрезање, побољшавајући дебљину филма за подмазивање и елиминишући напрезање. Наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед спровела је опсежна тестирања животног века и стандардних и прецизних зупчаника, а резултати доследно показују да Прецисион Геарс испоручују 2 до 5 пута дужи век трајања од упоредивих стандардних зупчаника под идентичним условима рада. Овај продужени век трајања доводи до нижих трошкова одржавања, смањеног инвентара резервних делова и веће укупне доступности система.

Специфични начини на које Прецисион Геарс продужавају животни век система:

• Побољшана расподела оптерећења:Прецизна геометрија зубаца и микро-модификације Прецисион Геарс осигуравају да је оптерећење равномерно распоређено по боку зуба, смањујући вршни контактни напон. Код стандардних зупчаника, лош контакт са зубима може довести до концентрација напрезања које су 30-50 процената веће од просека, узрокујући прерано удубљење. Наши прецизни зупчаници одржавају варијацију контактног напрезања мању од 10 процената на површини зуба, значајно продужавајући животни век удубљења.
• Побољшани режим подмазивања:Изузетно глатка завршна обрада површине (Ра < 0,2 µм) наших Прецисион Геарс промовише формирање пуног еластохидродинамичког (ЕХЛ) мазивог филма између зубаца који се спајају. Овај филм одваја металне површине, спречавајући директан контакт који доводи до хабања и хабања. У стандардним зупчаницима са грубим површинама, филм мазива је често недовољан, што доводи до граничног подмазивања и убрзаног хабања.
• Смањена динамичка оптерећења:Мања грешка преноса и вибрације које генеришу Прецисион Геарс смањују динамичка оптерећења која се преносе на лежајеве, вратила и кућишта. Ово смањује хабање и замор ових компоненти, продужавајући животни век читавог мењача. У примени ветротурбина, наши Прецисион Геарс су смањили фактор динамичког оптерећења са 1,3 на 1,1, што значи 30 процената повећања века трајања лежаја.
• Врхунски интегритет материјала:Прецизни зупчаници се производе од висококвалитетних легираних челика који су вакуумски дегазирани и рафинисани како би се минимизирали неметални укључци. Наш процес топлотне обраде укључује контролисани циклус карбуризације праћен дубоким хлађењем до -80°Ц, чиме се трансформише задржани аустенит и стабилизује микроструктура. Ово резултира зупчаником са високом површинском тврдоћом (58-62 ХРЦ) и чврстим језгром, пружајући отпорност и на површински замор и на замор савијања зуба.

Студија случаја из рударске индустрије илуструје потенцијал продужења животног века. Велики рудник бакра је имао кварове на мењачу сваких 9 до 12 месеци на својим погонским системима транспортера, а сваки квар је коштао преко 100.000 УСД поправке и застоја. Након преласка на наше Прецисион Геарс, мењачи су радили 4,5 године без квара, а тим за одржавање је известио да су зупчаници показали минимално хабање када су прегледани током планираног ремонта. Руководилац одржавања рудника је проценио да су укупни трошкови поседовања зупчастог система у периоду од 5 година смањени за 60 одсто, због елиминисања непланираних застоја и смањене учесталости замене резервних делова.

Штавише, способност Прецисион Геарс-а да ради са смањеном буком и вибрацијама има секундарну предност: омогућава систему да ради при већим брзинама без стварања претеране топлоте или ризика од нестабилности. У многим индустријским применама, ово омогућава повећање пропусности за 10-20 процената без надоградње величине мотора или мењача. Наша фабрика обезбеђује калкулатор продужења века трајања који уноси ваше специфичне услове рада (момент, брзина, температура, подмазивање) и процењује очекивани животни век стандардних и прецизних зупчаника, помажући вам да донесете информисану одлуку о улагању. Одабиром Прецисион Геарс, не купујете само компоненту – ви улажете у дугорочну поузданост и профитабилност целог вашег производног система.

Често постављана питања (ФАК)

Питање 1: Када треба да изаберем прецизан зупчаник у односу на стандардни индустријски зупчаник за своју примену?

Одговор: Требало би да изаберете Прецисион Геар када ваша примена захтева нешто од следећег: велике брзине ротације (изнад 5.000 о/мин), веома ниску буку или вибрације (нпр. за медицинске уређаје или врхунску аудио опрему), изузетно прецизно позиционирање (нпр. за роботику или ЦНЦ алатне машине) или када зупчаник не може да се оцени као квар у систему. ваздухопловство или одбрану). Стандардни индустријски зупчаници су адекватни за апликације мале брзине, ниске тачности као што су погони транспортера, пољопривредне машине и основно руковање материјалом. Наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед нуди бесплатну анализу апликација која ће вам помоћи да утврдите да ли је Прецисион Геар или стандардни зупчаник најисплативији избор за ваше специфичне потребе.

Питање 2: Може ли се прецизни зупчаник накнадно уградити у постојећи мењач који је првобитно користио стандардне зупчанике?

Одговор: Да, у многим случајевима, Прецисион Геар се може накнадно уградити у постојећи мењач, под условом да се димензије зупчаника (пречник нагиба, ширина лица, величина отвора и отвор за кључ) поклапају са оригиналним зупчаником. Међутим, побољшана прецизност Прецисион Геар-а може променити зазор и контактни образац пара зупчаника, што може утицати на перформансе спојног зупчаника. Препоручујемо да извршите анализу контакта зупчаника пре накнадног уградње како бисте били сигурни да је пар зупчаника компатибилан. Наша фабрика пружа услугу накнадног уградње која укључује мерење постојећег кућишта мењача и вратила и производњу Прецисион Геар који је оптимизован за специфичну примену.

Питање 3: Да ли су прецизни зупчаници скупљи за одржавање или поправку од стандардних зупчаника?

Одговор: Прецизни зупчаници имају већу почетну цену, али генерално захтевају мање одржавања и имају дужи радни век од стандардних зупчаника. Смањено хабање и питтинг Прецисион Геарс значи да их не треба често прегледати или заменити. Када им је потребно одржавање, поступци поправке су слични онима за стандардне зупчанике - обично се зупчаник уклања, прегледа и ако је оштећен, замењује. Међутим, пошто су Прецисион Геарс направљени од материјала вишег квалитета и ојачани су у кућишту, понекад се могу поново брусити или профилисати да би се повратила њихова тачност, док се стандардни зупчаници обично распадају. Наша фабрика нуди услугу поправке наших прецизних зупчаника која кошта приближно 30-40 процената цене нове опреме.

Питање 4: Које сертификате поседује Раидафон Тецхнологи Гроуп Цо., Лимитед за своју производњу прецизне опреме?

Одговор: Наша фабрика је сертификована према ИСО 9001:2015 (Управљање квалитетом), ИСО 14001:2015 (Управљање животном средином) и ИАТФ 16949:2016 за аутомобилске апликације. Такође смо одобрени добављач за неколико великих ваздухопловних компанија и поседујемо НАДЦАП акредитацију за топлотну обраду и испитивање без разарања. Поред тога, наши производи Прецисион Геар испуњавају захтеве стандарда АГМА 2015, ДИН 3962 и ИСО 1328-1. Уз сваку поруџбину обезбеђујемо комплетан сет сертификата, укључујући извештаје о испитивању материјала, извештаје о инспекцији димензија и мерења завршне обраде.

Питање 5: Да ли се прецизни зупчаници могу производити у малим количинама за израду прототипа или прилагођене апликације?

Одговор: Да, наша фабрика је потпуно опремљена за производњу прецизних зупчаника у малим количинама, укључујући једнократне прототипове. Разумемо да многе апликације захтевају прилагођену опрему која није доступна на полици. Наша флексибилна производна линија може да прихвати величине серија од 1 до 10 јединица, са истим нивоом квалитета и прецизности као и наша производња великих количина. Такође нудимо услугу брзе израде прототипа која може да испоручи Прецисион Геар за само 5 радних дана, користећи напредно 3Д штампање и машинску обраду на пет оса за пројекте који се брзо завршавају.

Закључак: Изаберите прецизне зупчанике за бескомпромисне перформансе и поузданост

Разлике између прецизних зупчаника и стандардних индустријских зупчаника су дубоке и далекосежне. Од тачности димензија мерене у микронима до завршне обраде површине која омогућава потпуно подмазивање течног филма, Прецисион Геарс су пројектовани за најзахтевније примене. Они смањују буку и вибрације, продужавају животни век система и омогућавају веће брзине и оптерећења која стандардни зупчаници не могу да поднесу. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша фабрика је савладала уметност и науку прецизне производње зупчаника, комбинујући напредну технологију брушења, ригорозну контролу квалитета и дубоко разумевање динамике зупчаника за производњу зупчаника који испуњавају највише светске стандарде.

Да ли сте спремни да надоградите свој систем преноса енергије на следећи ниво перформанси?Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитед данасза свеобухватне консултације о опреми. Наш инжењерски тим ће анализирати захтеве ваше апликације и препоручити оптимално решење Прецисион Геар, заједно са детаљним спецификацијама, проценама трошкова и распоредом испоруке. Нудимо бесплатне узорке опреме за тестирање, 5-годишњу гаранцију на перформансе и флексибилно време производње како би се испунили рокови вашег пројекта.Затражите своју бесплатну прецизну анализу и узорак сада од Раидафон Тецхнологи Гроуп Цо., Лимитед и искусите разлику коју прави прецизни инжењеринг.
