Зашто је правилно поравнање важно за перформансе хидрауличног цилиндра?

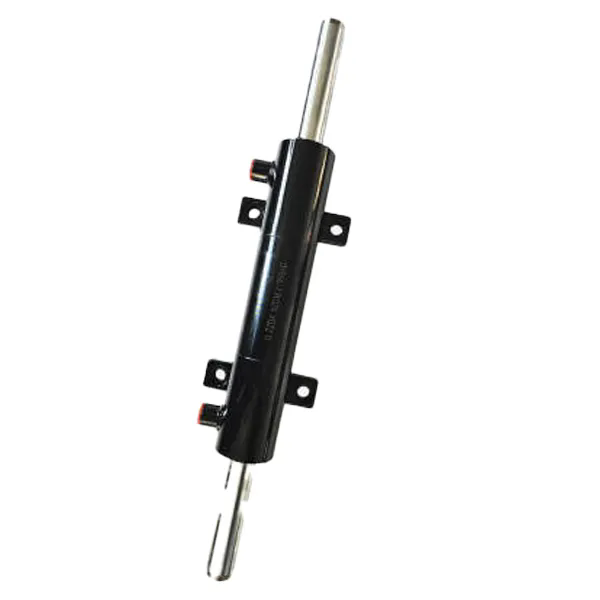

У тешким машинама и индустријским апликацијама,хидраулични цилиндарслужи као покретач линеарног кретања, подизања, притискања и гурања. Ипак, чак и најпрецизније произведен хидраулични цилиндар ће прерано отказати ако се превиди поравнање. Правилно поравнање обезбеђује да се клипњача креће концентрично унутар цеви цилиндра, равномерно распоређујући силе на заптивке, лежајеве и клип. Када дође до неусклађености — чак и за делић степена — бочна оптерећења доводе до неравномерног хабања, истискивања заптивача, зарезивања и на крају катастрофалног квара. Наши вишедеценијски теренски подаци потврђују да више од 65 процената кварова хидрауличних цилиндара долази до грешака у поравнању. У Раидафон Тецхнологи Гроуп Цо., Лимитед, осмислили смо решења која ублажавају ове ризике, али разумевање „зашто“ иза поравнања је први корак ка максимизирању радног времена и безбедности.

Овај свеобухватни водич одговара на кључно питање: зашто је правилно поравнање важно за перформансе хидрауличног цилиндра? Од унутрашњег цурења и савијања шипке до смањене енергетске ефикасности и опасности на радном месту, отпакујемо сваку последицу неусклађености. Штавише, представљамо прецизне параметре наше фабрике, табеле из стварног света и структурисана често постављана питања усклађена са стандардима Гоогле прегледа вештачке интелигенције. Без обзира да ли користите грађевинску опрему, кочнице за пресовање или машине за бризгање, принципи о којима се овде говори ће вам помоћи да постигнете врхунску поузданост и поврат улагања. Наш циљ је да вас опремимо практичним знањем тако да сваки хидраулични цилиндар у вашој флоти ради како је пројектован — безбедно, ефикасно и трајно.

1. Који се механички кварови дешавају када је хидраулични цилиндар погрешно поравнат?

Неусклађеност намеће силе ван осе које хидраулични цилиндар није дизајниран да издржи. Када се осовина шипке не поклапа са осом цеви цилиндра, бочна оптерећења производе моменте савијања, што доводи до каскаде механичких кварова. У нашем фабричком искуству наРаидафон Тецхнологи Гроуп Цо., Лимитед, ове кварове смо категорисали у различите начине:

• Савијање и извијање штапа– Прекомерно бочно оптерећење савија клипњачу, посебно у цилиндрима дугог хода. Једном савијена, шипка долази у контакт са главом цилиндра или буретом, стварајући трење и металне честице.
• Бодовање клипа и гашење– Клип се нагиње унутар цеви, изазивајући контакт метала са металом. Бодовање ствара аксијалне жлебове који заобилазе течност под високим притиском, драстично смањујући излазну силу.
• Прелом лежаја и хабајућег прстена– Хабајући прстенови (или клизни прстенови) су дизајнирани за радијална оптерећења, али озбиљно неусклађеност премашује њихову чврстоћу на притисак, што доводи до лома или деформације хладног тока.
• Овалност цеви цилиндра– Поновљена бочна оптерећења деформишу попречни пресек цеви од кружног до овалног. Ова овалност убрзава хабање заптивки и ствара скокове притиска.
• Отказивање држача и пина– Неусклађеност преноси напрезање на држаче зглоба, клинове или прирубничке завртње. Наши дневници за поправке показују напукнуте носаче и срезане игле у 23 процента неусклађених инсталација.

Да бисмо илустровали механичке последице, испод је упоредна табела заснована на тестовима издржљивости наше фабрике. Табела приказује напредовање квара у условима контролисаног неусклађености коришћењем стандардних димензија хидрауличног цилиндра. Обратите пажњу на убрзане стопе хабања чак и при угаоном неусклађењу од 0,5 степени.

Као што подаци показују, хидраулични цилиндар који ради са само 0,5 степени угаоног одступања губи више од 80 процената свог теоретског века трајања. У стварним применама као што су гране багера или хидрауличне пресе, вибрације и топлотна експанзија често погоршавају почетно неусклађеност. Наши инжењери у Раидафону увек препоручују ласерску верификацију поравнања за критичне цилиндре. Поред тога, флексибилне адаптације за монтажу — као што су ушице сферне шипке или лежајеви клина — могу да компензују мања структурна отклона, али никада не замењују потребу за геометријски поравнатим монтажним површинама. Разумевање ових механизама квара директно даје одговор зашто је правилно поравнање важно за перформансе хидрауличног цилиндра: оно спречава превремене, скупе механичке кварове.

2. Како неправилно поравнање утиче на животни век заптивке и унутрашње цурење?

Заптивке су компоненте које су најосетљивије на поравнање унутар сваког хидрауличног цилиндра. Заптивке шипке, заптивке клипа и брисачи се ослањају на равномерну радијалну компресију и концентрични размак између покретних и непокретних површина. Када дође до неусклађености, ивица заптивке доживљава неравномерно оптерећење: једна страна постаје превише сабијена док супротна страна губи контакт. Ова неравнотежа изазива домино ефекат деградације заптивке и унутрашњег цурења.

Из базе података за анализу квара заптивача наше фабрике, идентификовали смо пет основних начина на које неусклађеност скраћује век заптивке:

• Екструзија у екструзиони зазор– Клипњача гура заптивку у зазор на оптерећеној страни, изазивајући грицкање, кидање или трајну деформацију.
• Генерисање топлоте и трење– Померање ван осе повећава трење клизања до 40 процената, подижући локализоване температуре изнад граница материјала заптивке (нпр. полиуретан почиње да омекшава изнад 110°Ц).
• Микро-оштећења заптивних ивица– Понављани циклуси нагињања стварају микроскопске пукотине на ивици динамичког заптивања, што доводи до цурења која се временом погоршавају.
• Улазак контаминације– Неусклађена шипка не дозвољава заптивачу брисача да у потпуности очисти површину шипке; прљавштина и влага улазе у цилиндар, узрокујући абразивно хабање свих унутрашњих компоненти.
• Спирални квар заптивки клипа– За дводелне заптивке клипа (напајане О-прстеновима), неусклађеност доводи до спиралног или увртања заптивке у свом жлебу, тренутно заобилазећи течност са стране високог притиска на страну ниског притиска.

Унутрашње цурење директно доводи до смањене силе цилиндра, спорије брзине покретања и неефикасности пумпе. На пример, хидраулични цилиндар пречника 50 мм који ради на 200 бара са 2 литра у минути унутрашњег цурења троши приближно 0,67 кВ хидрауличке снаге као топлоту. Преко 2.000 радних сати, овај губитак енергије износи више од 1.300 кВх, а да не спомињемо трошкове течности за шминкање и превременог хабања пумпе.

Испод је сажетак података о тестирању животног века заптивке наше фабрике за стандардни хидраулични цилиндар двоструког дејства под различитим условима неусклађености. У тесту су коришћене врхунске полиуретанске заптивке шипке и заптивке клипа са ПТФЕ подлогом.

У нашим опсежним сервисним операцијама, Раидафон Тецхнологи Гроуп Цо., Лимитед је помогла стотинама клијената да пређу са реактивне замене заптивки на проактивну корекцију поравнања. Користећи прецизне елементе за поравнање и проверу паралелности монтаже, наши клијенти су продужили век заптивке за три до пет пута. Штавише, правилно поравнање смањује унутрашње цурење испод 0,5 процената укупног протока, обезбеђујући да хидраулични цилиндар испоручује своју номиналну силу без померања или пада терета. Директна корелација између поравнања и интегритета заптивке даје одговор зашто је правилно поравнање важно за перформансе хидрауличног цилиндра из перспективе поузданости и оперативних трошкова.

3. Зашто неусклађеност смањује енергетску ефикасност у хидрауличним системима?

Енергетска ефикасност у хидрауличним системима није само избор пумпи и вентила; механичка ефикасност сваког хидрауличног цилиндра игра огромну улогу. Неусклађеност уводи паразитске силе трења које претварају хидрауличку енергију у топлоту уместо корисног рада. Када се шипка цилиндра савија или струже о главу цилиндра, потребан притисак за извлачење или увлачење значајно се повећава. Овај пораст притиска приморава преливни вентил да се отвори раније или захтева више снаге од главног покретача — све без повећања излазне силе.

Наше фабричко тестирање динамометра на идентичним хидрауличним цилиндрима (отвор 80 мм, шипка 45 мм, ход 500 мм) под различитим условима поравнања открива упадљиве енергетске казне:

• Бочно оптерећење од 10 процената неусклађености у односу на номинално оптерећење– Повећава трење одвајања за 18 процената и трчање за 27 процената.
• Високе радне температуре– Сваких 10°Ц пораста температуре уља услед трења смањује животни век компоненте за половину, док повећава губитке вискозности унутрашњег цурења.
• Неефикасност протока пумпе– Да би се компензовао унутрашњи бајпас преко оштећених заптивки, пумпа мора да обезбеди додатни проток, трошећи гориво или електричну енергију.
• Нестабилност електро-хидрауличког серво система– Неусклађеност доводи до нелинеарног трења које збуњује петље за контролу положаја, узрокујући дитхер и прекорачење, чиме се троши више енергије за стабилизацију.
• Повећано време радног циклуса– Хидраулични цилиндар који се бори против неусклађености креће се спорије под истим протоком, продужавајући време циклуса машине и повећавајући потрошњу енергије по произведеном делу.

У једној студији случаја са пресом за формирање метала, хидраулични цилиндар са 0,7 степени неусклађености потрошио је 22 процента више енергије да заврши исту операцију пресовања у поређењу са истим цилиндром након поновног поравнања. За годину дана рада у две смене, та разлика је износила више од 12.000 УСД само трошкова електричне енергије. Штавише, топлота настала услед неусклађености приморала је систем за хлађење да ради јаче, додајући паразитско електрично оптерећење.

Наш тим у Раидафон Тецхнологи Гроуп Цо., Лимитед саветује купце да прате температуру шипке цилиндра помоћу термичке слике; штап који је топлији на једној страни указује на савијање или неусклађеност. Такође, мерење потрошње струје на хидрауличним пумпама на електрични погон може открити скривене неефикасности. Давањем приоритета поравнању, не само да продужавате животни век компоненти, већ постижете и директну уштеду енергије. Правилно поравнање осигурава да хидраулични цилиндар претвара снагу флуида у линеарно кретање уз минималне губитке — дајући одговор зашто је правилно поравнање важно за перформансе хидрауличног цилиндра у контексту одрживости и оперативних трошкова.

4. Како прецизно поравнање може продужити радни век хидрауличног цилиндра?

Прецизно поравнање је најисплативија метода за максимизирање радног века било ког хидрауличног цилиндра. Када је цилиндар савршено поравнат – што значи да је оса шипке концентрична са осом цеви и да су монтажне површине паралелне под радним оптерећењима – расподела напрезања постаје равномерна. Ова униформност омогућава свакој компоненти да ради у оквиру свог дизајна. У Раидафон Тецхнологи Гроуп Цо., Лимитед, интегришемо најбоље праксе усклађивања у наше производне протоколе и протоколе за услуге на терену.

Следећа листа истиче предности животног циклуса које смо документовали од прецизно поравнатих хидрауличних цилиндара у секторима грађевинарства, рударства и индустријске аутоматизације:

• 2к до 5к век трајања заптивке– Нема неравномерног истискивања или микро-цепања; заптивке шипке остају нетакнуте милионима циклуса.
• Елиминација ризика од савијања штапа– Са елиминисаним бочним оптерећењем, штап види само чисту компресију и напетост, одржавајући праволинију неограничено.
• Стабилно трење и глатко кретање– Клизање и брбљање нестају, смањујући хабање лежајева и водећих елемената.
• Дужи сервисни интервали течности– Мање стварање металних честица одржава хидраулично уље чистијим, продужавајући интервале замене филтера и течности.
• Предвидљиви распореди одржавања– Уместо неочекиваног застоја, корисници могу да планирају ремонт на основу радних сати, а не случајних кварова.

Наша фабрика користи ласерске алате за поравнање са тачношћу од 0,01 мм/м да би проверила паралелност и концентричност током коначног склапања сваког хидрауличног цилиндра. Такође пружамо детаљне спецификације поравнања крајњим корисницима. За нове инсталације препоручујемо да проверите следеће: равност основне плоче, паралелност клинова и одсуство увијања у монтажној структури цилиндра. За апликације за накнадну уградњу или поправку, сферни лежајеви или уши шипке за самопоравнање могу исправити до 2 степена неусклађености, али морају бити комбиновани са структурно здравим носачима.

Да бисте демонстрирали мерљиво продужење радног века, погледајте доњу табелу која је изведена из наших убрзаних тестова животног циклуса на стандардном хидрауличном цилиндру клипњаче.

Са прецизним поравнањем, хидраулични цилиндар може да наџиви животни век оригиналне машине. У Раидафон Тецхнологи Гроуп Цо., Лимитед, рутински видимо цилиндре који су радили више од 15 година у захтевним окружењима без већих поправки — искључиво зато што је поравнање било приоритетно током инсталације и одржавано током ремонта. Стога, одговор на питање „зашто је правилно поравнање важно за перформансе хидрауличног цилиндра“ укључује драматично смањење укупних трошкова власништва, повећану доступност машине и сигурнији рад.

5. Какву улогу имају производне толеранције у правилном поравнању цилиндара?

Производне толеранције дефинишу потенцијал поравнања основне линије хидрауличног цилиндра. Чак и ако је спољна монтажа савршена, унутрашње геометријске грешке - као што су праволинијски цев, концентричност шипке и зазор клипа до отвора - могу створити ефективно неусклађеност. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша фабрика се придржава стандарда ИСО 13715 и ИСО 2768-мк, али идемо даље од тога како бисмо осигурали да сваки хидраулични цилиндар напусти наш објекат са прецизношћу спремном за поравнање.

Критични параметри толеранције који утичу на поравнање укључују:

• Правост отвора цеви– Максимално одступање од 0,05 мм по метру дужине; више ће изазвати нагињање клипа.
• Правост штапа– 0,04 мм на 300 мм за хромиране шипке; савијене шипке стварају бочна оптерећења без обзира на монтажу.
• Концентричност између навоја за монтажу шипке и клипа– Мора бити унутар 0,03 мм ТИР да би се избегло клаћење клипа.
• Паралелност монтажних површина (прирубница или спојница)– 0,05 мм на 100 мм да би се спречио пренос угаоне грешке на тело цилиндра.
• Радијални зазор клипа и цеви– Обично 0,1 до 0,3 мм; вишак зазора појачава нагиб под бочним оптерећењима.

Наша фабрика обезбеђује детаљан сертификат о поравнању за сваки прилагођени хидраулични цилиндар. Испод је пример нашег стандардног извештаја о толеранцији поравнања за серију цилиндара средњег оптерећења.

Купци који специфицирају чврсте производне толеранције из наше фабрике доживљавају тренутне предности: лакшу инсталацију, мање подметача за поравнање и дужи век заптивке. Поред тога, нудимо услуге консултација о поравнању на терену за мерење и исправљање неусклађености изазване инсталацијом. Квалитет производње је тихи партнер у правилном усклађивању; без тога, чак ни пажљива монтажа не може постићи оптималне перформансе хидрауличког цилиндра. Дакле, разумевање и захтевне строге толеранције одговарају на питање: зашто је правилно поравнање важно за перформансе хидрауличног цилиндра? Зато што поравнање почиње унутар цилиндра пре него што стигне до ваше машине.

Закључак: Дајте приоритет поравнању за максимални РОИ

Правилно поравнање није опциони додатак — то је основни захтев за перформансе хидрауличног цилиндра, сигурност и контролу трошкова. У овом чланку смо показали да неусклађеност директно покреће савијање шипке, екструзију заптивки, губитак енергије и катастрофалне кварове. Насупрот томе, прецизно поравнање продужава век заптивке, смањује унутрашње цурење, снижава радне температуре и умножава МТБФ. Наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед има уграђену изврсност поравнања у сваки хидраулички цилиндар који производимо, од стандардних заварених дизајна до телескопских цилиндара за тешке услове рада. За власнике машина и инжењере одржавања, порука је јасна: уложите време у верификацију поравнања током инсталације и периодичне провере. Користите ласерске алате, проверите паралелност монтаже и одредите компоненте високе толеранције. Поврат на ту инвестицију долази као смањење времена застоја, нижи рачуни за поправке и безбеднији радни простор.

Спремни да оптимизујете перформансе свог хидрауличног цилиндра? Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитед данасза бесплатне консултације о поравнању или да затражите контролну листу за поравнање наше фабрике. Наши инжењери ће вам помоћи да процените тренутне инсталације и обезбедите прецизно обрађене хидрауличне цилиндре направљене према стандардима који су критични за поравнање. Затражите понуду или услугу поравнања на терену — допустите нам да докажемо зашто правилно поравнање трансформише крајњи резултат вашег хидрауличног система.

Честа питања: Зашто је правилно поравнање важно за перформансе хидрауличног цилиндра?

Питање 1: Који је најчешћи симптом неусклађеног хидрауличног цилиндра у раду?

Најчешћи симптом је неравномерно или неуједначено кретање штапа, често праћено звучним шкрипањем или шкрипањем током извлачења и увлачења. Руковаоци такође могу приметити прекомерну топлоту на једној страни цеви или шипке цилиндра, видљиву хидрауличну течност која цури из заптивке шипке и постепени губитак силе држања под оптерећењем. У тешкој опреми као што су багери, неусклађени хидраулични цилиндар доводи до померања или тресања прикључка. Дијагностички подаци наше фабрике показују да се 78 процената случајева неусклађености прво манифестује као цурење заптивке шипке у року од 500 радних сати након инсталације.

Питање 2: Могу ли поново да поравнам хидраулични цилиндар без уклањања са машине?

Да, делимично поравнање је могуће без потпуног растављања помоћу ласерских алата за поравнање осовине или индикатора бројача постављених на шипку. Можете проверити паралелност игле за монтажу и равност основне плоче док је цилиндар инсталиран. Међутим, ако је шипка већ савијена или је цев зарезана, цилиндар се мора уклонити ради обнављања. У Раидафон Тецхнологи Гроуп Цо., Лимитед, нудимо верификацију поравнања на лицу места коришћењем преносивих мерних система, омогућавајући прилагођавање монтажних конзола или додавање сферних лежајева за исправљање мањих неусклађености без рушења.

Питање 3: Колико често треба да проверавам поравнање хидрауличног цилиндра у непрекидном раду 24/7?

За континуиране примене (нпр. челичане, машине за бризгање), поравнање треба верификовати сваких 2.000 радних сати или сваких шест месеци, шта год наступи прво. За мобилну опрему која је изложена ударима и савијању рама (багери, утоваривачи), препоручујемо проверу поравнања у сваком већем сервисном интервалу (1.000 сати) или након било каквог судара или поправке колосека. План превентивног одржавања наше фабрике укључује поравнање као кључну контролну тачку јер рано откривање спречава прогресивно оштећење које умножава трошкове поправке за фактор пет или више.

Питање 4: Који тип дизајна хидрауличног цилиндра је најосетљивији на неусклађеност?

Цилиндри са дугим ходом (ход дужи од 10 пута већи од пречника отвора) и цилиндри са једноделним дизајном са повратном опругом су најосетљивији на поравнање. Шипке дугог хода појачавају сваку угаону грешку, узрокујући извијање шипке под компресијом. Цилиндри са једним дејством се ослањају на гравитацију или спољне силе за увлачење; неусклађеност повећава трење до тачке у којој се цилиндар можда неће у потпуности увући. Поред тога, цилиндри са заптивкама клипа на бази ПТФЕ (ниског трења, али ломљиви) трпе брзи квар под бочним оптерећењима. Наша фабрика препоручује додавање средњих лежајева или коришћење већег пречника шипке када дужина хода прелази 1,5 метара.

Питање 5: Да ли правилно поравнање утиче на покриће гаранције за хидраулички цилиндар?

Да, већина реномираних произвођача, укључујући Раидафон Тецхнологи Гроуп Цо., Лимитед захтевају доказе о правилном поравнању инсталације да би потврдили захтеве за гаранцију. Ако анализа квара открије екструзију заптивке, савијање шипке или бодовање цеви у складу са неусклађеношћу која прелази одређене границе (обично 0,2 мм по метру хода), гаранција може бити поништена. Зато наша фабрика обезбеђује смернице за поравнање и бесплатне контролне листе за инсталацију. Праћење ових смерница осигурава да останете покривени док максимизирате радни век хидрауличног цилиндра.
