Цилиндар виљушкара
  • Цилиндар виљушкараЦилиндар виљушкара
  • Цилиндар виљушкараЦилиндар виљушкара

Цилиндар виљушкара

Раидафон цилиндар виљушкара је компонента вертикалног подизања постављена на јарбол која подиже и спушта носач виљушке. Произведен од челика високе чврстоће са усклађеним клипом и оптимизованом структуром заптивног прстена. Стандардни модели покривају отвор Φ56-60 мм, шипку Φ45 мм, ход 1500-1505 мм и радни притисак 17,5-18,1 МПа. Напредни модели укључују тампон уређај који спречава јак удар при пуном ходу, штитећи и терет и структуру јарбола. Compatible with electric and diesel forklifts. Пет стандардних модела од Н30М300 до А2А35М300, прилагођени проврт и ход доступни за ОЕМ. MOQ 50 units, 25-35 day bulk lead time. Пошаљите модел виљушкара, захтев за ход и количину за понуду.
Раидафон · Кина ОЕМ произвођач

Прилагођени цилиндар за подизање виљушкара за електричне и дизел виљушкаре — ход 1500 мм, директно снабдевање ОЕМ-ом

Цилиндар за дизање виљушкара је вертикални хидраулични цилиндар постављен на јарбол који подиже и спушта носач виљушке. Раидафон га производи од челика високе чврстоће са усклађеним клипом и оптимизованом структуром заптивног прстена који смањује цурење уља и хабање. Напредни модели укључују тампон уређај који спречава јак удар при пуном ходу, штити крхки терет и смањује хабање јарбола.

Компатибилан са Електрични и дизел
Радни притисак 17,5-18,1 МПа
Боре ΦД Φ56 до Φ60 мм
Род Φд Φ45 мм
Строке С 1500-1505 мм
Јединична тежина 32,6-50 кг
Вертикално против хоризонталног

Цилиндар за подизање у односу на цилиндар за нагиб — шта заправо ради подизни цилиндар

Вертикална оса

Лифт Цилиндер(овај производ)

  • МотионВертикално горе и доле
  • ФункцијаПодиже и спушта носач виљушке
  • Опсег удара1500-1505 мм стандардно
  • МонтажаИнсталиран унутар шина јарбола
  • Буфер уређајДоступно на напредним моделима
Хоризонтална оса

Тилт Цилиндер

  • МотионНагиб напред и назад
  • ФункцијаМења угао стуба и виљушке
  • Опсег удара32-193 мм
  • МонтажаПричвршћен на осовину базе јарбола
  • Буфер уређајОбично није потребно
Погледајте нагибни цилиндар виљушкара →

Оба цилиндра раде заједно током циклуса подизања и постављања: оператер нагиње јарбол да би изравнао терет, а затим подиже колица са цилиндром за подизање. Усклађивање два цилиндра из исте фабрике одржава хидраулички одзив доследним и поједностављује инвентар резервних делова. Цео асортиман је наведен уХидраулични цилиндар виљушкаракатегорија.

Пет стандардних модела — табела пуних спецификација

Свих пет модела деле исто челично тело високе чврстоће и усклађену архитектуру заптивног прстена. Одаберите модел који одговара вашем стубу виљушкара и удаљености за уградњу или пошаљите свој ОЕМ цртеж за израду по мери.

Број цртежа Боре ΦД Род Φд Строке С Инсталирај. Л Притисак Порт Тежина
Н30М300-5/400000-000 Φ56 Φ45 1500 1658 18,1 МПа Г1/2 32,6 кг
А2А30М300-400000-000 Φ56 Φ45 1500 1658 18,1 МПа М22×1,5 36 кг
3.5Н4.5Х-400000-003 Φ60 Φ45 1505 1780 17,5 МПа М22×1,5 41 кг
Н35М300-5/400000-001А Φ60 Φ45 1500 1808 18,1 МПа Г1/2 46 кг
А2А35М300-400000-000 Φ60 Φ45 1500 1808 18,1 МПа М22×1,5 50 кг

Не можете да се поклапате са вашом раздаљином инсталације? Пошаљите ОЕМ број цртежа или физички узорак. Раидафон врши реверзни инжењеринг, производи узорак и цитира серију на истом цртежу. За шири асортиман хидрауличних цилиндара који се користе на другим мобилним машинама, погледајтеХидраулични цилиндаркатегорија.

Димензионални цртежи

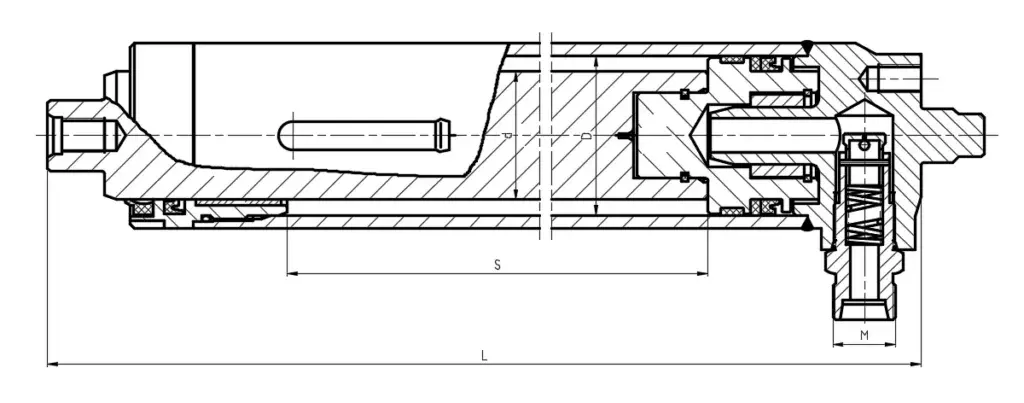

Forklift lift cylinder dimension drawing
Преглед уградње — шаблон монтаже, интерфејс отвор/шип и положај прикључка

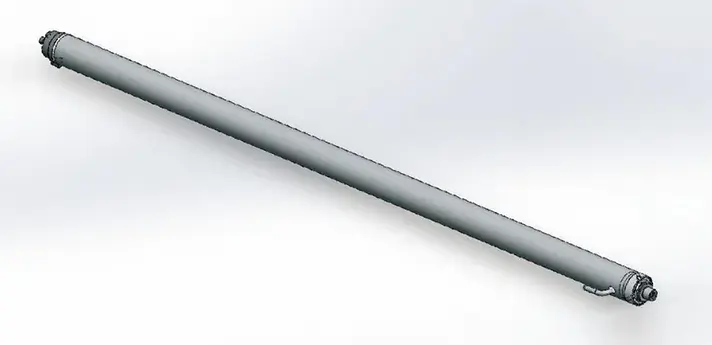

Forklift lift cylinder product detail
Детаљи о производу — структура заптивног прстена и склоп клипа
Forklift lift cylinder application photo
Примена — монтира се на радни јарбол виљушкара
Инжењерски дизајн

Четири дизајнерске тачке које продужавају животни век цилиндра

01

Тело од челика високе чврстоће

Отпорност на хабање и отпорност на обраду су основни захтеви. На камионима који се користе за тешке услове рада са дневним циклусом, површина цилиндра показује мало видљиво хабање након дужег рада.

02

Одговарајући клип и заптивни прстен

Геометрија клипа и профил заптивног прстена су усклађени као сет. Након што је структура заптивног прстена оптимизована, грешке при цурењу уља значајно опадају — један купац је пријавио да је учесталост одржавања смањена отприлике на пола.

03

Одзивна контрола подизања

Цилиндар одмах реагује на унос полуге. Оператери се могу брзо кретати приликом хитног подизања или успорити ради прецизног позиционирања на крхком терету — без заостајања, без скока.

04

Буфер уређај на напредним моделима

Одбојник на крају хода успорава клип док виљушка достиже врх стуба. Без снажног удара, без вибрација — ово штити ломљиву робу и смањује хабање конструкције јарбола.

Предности Раидафон цилиндара за виљушкаре

  • A
    Компатибилан са електричним и дизел виљушкарима

    Пет стандардних модела покрива већину стубова виљушкара. Удаљености уградње од 1658 мм до 1808 мм одговарају уобичајеним складишним и логистичким камионима.

  • B
    Стабилан притисак у континуираним циклусима

    Оцењено 17,5-18,1 МПа. Усклађени клип и сет заптивки одржавају притисак стабилним током честих циклуса нагоре-доле без померања.

  • C
    Мало цурење уља, мало хабање

    Оптимизована структура заптивача смањује цурење у прашњавим складиштима и влажним срединама. Мања учесталост одржавања директно смањује оперативне трошкове.

  • D
    Заштита бафер уређаја

    Напредни модели успоравају клип на крају хода, спречавајући јак удар на крхки терет и смањујући хабање јарбола и самог цилиндра.

  • E
    ОЕМ подршка

    Пошаљите марку виљушкара и број модела или цртежа. Раидафон врши реверзни инжењеринг, узоркује и наводи прилагођену серију на истом цртежу.

  • F
    Фабричко директно снабдевање

    Произведено у сопственој фабрици Раидафона у Нингбоу. Купци раде директно са произвођачем, уз брз одговор након продаје и стабилан квалитет серије.

Где се користе цилиндри за подизање виљушкара

Утовар и истовар складишта

Утовар контејнера, сакупљање палета и пренос полица. Одзивна контрола подизања убрзава руковање стандардним теретима палета.

Фабричке операције дизања

Тешка или неправилна индустријска оптерећења где оператеру треба фина контрола висине на врху јарбола за слагање.

Лучки и логистички промет

Континуирана окружења са тешким циклусом. Уређај за пуфер и заптивке са малим хабањем омогућавају да цилиндар ради кроз хиљаде циклуса по смени.

Афтермаркет и резервни делови

Продавци виљушкара и добављачи накнадног тржишта којима је потребан поуздан цилиндар за подизање еквивалентан ОЕМ-у за популарне моделе камиона. Доступне су и залихе и производња по мери.

Спецификација наруџбине

Компатибилност
Електрични и дизел виљушкари
Радни притисак
17,5-18,1 МПа
Пречник отвора
Φ56 до Φ60 мм
Пречник шипке
Φ45 мм
Мождани удар
1500 до 1505 мм
Удаљеност уградње
1658 до 1808 мм
Јединична тежина
32,6 до 50 кг
Порт / интерфејс
Г1/2, М22×1,5
Буфер уређај
Доступан на напредним моделима за заустављање пуног хода без удара
Заптивање
Оптимизована структура заптивног прстена за смањење цурења уља и хабања
Прилагођавање
Прилагођени отвор, ход, тип порта, ОЕМ паковање и приватна етикета
МОК
50 јединица по моделу
Време испоруке на велико
25-35 дана након одобрења депозита и извлачења
Основа понуде
Модел и тонажа виљушкара, потребан ход, величина прикључка, количина, одредишна лука

Како се ваша поруџбина креће кроз Раидафон

01

Апликација Бриеф

Пошаљите марку и модел виљушкара, тонажу, потребан ход, величину прикључка, количину и одредишну луку.

02

Избор модела

Раидафон потврђује да ли стандардни модел (Н30М300 / А2А30М300 / 3.5Н4.5Х / Н35М300 / А2А35М300) одговара или је потребна прилагођена верзија.

03

Узорак и одобрење цртежа

За прилагођене конструкције, Раидафон врши реверзни инжењеринг ОЕМ део, производи узорак и потврђује отвор, ход, растојање за уградњу и димензије прикључка са купцем.

04

Машинска обрада тела и шипке

Тело челичног цилиндра високе чврстоће је избрушено до толеранције. Клипњача је брушена и тврдо хромирана за отпорност на хабање.

05

Монтажа и подешавање бафера

Клип, заптивке, водећа чаура и тампон уређај су састављени. Ход тампона је подешен тако да је граничник без удара при називном притиску.

06

Паковање и испорука

Цилиндри су паковани у дрвене кутије са уљем против рђе и заштитним завршним поклопцима. Шаље се морским, ваздушним или експресним путем са листом паковања, фактуром и извештајем о инспекцији.

Документација и подршка квалитета

  • ✓
    Цертификат о материјалу

    Сертификат о материјалу тела цилиндра и шипке, лист са подацима о смеши заптивке који се испоручује уз сваку пошиљку.

  • ✓
    Извештај о испитивању притиска

    Сваки цилиндар је тестиран на номинални притисак пре паковања. Забележено је цурење, глаткоћа хода и уклапање порта.

  • ✓
    Записник о контроли димензија

    Проврт, шипка, ход, уградно растојање и димензије прикључка снимљене према нарученој спецификацији или цртежу купца.

  • ✓
    Извозно паковање

    Дрвена кутија са уљем против рђе и заштитним поклопцима. Велике серије цилиндара палетизиране и везане за поморски терет.

Често постављана питања

Шта је цилиндар виљушкара?

Цилиндар за дизање виљушкара је вертикални хидраулични цилиндар постављен на јарбол који подиже и спушта носач виљушке. Он претвара хидраулички притисак у линеарно кретање дуж вертикалне осе и један је од три језгра хидрауличких цилиндра на виљушкару поред цилиндра за нагиб и цилиндра управљања.

Која је разлика између цилиндра за подизање и цилиндра за нагиб?

Подизни цилиндар се помера вертикално и контролише висину носача виљушке. Нагибни цилиндар се креће хоризонтално и контролише угао јарбола напред и назад. Оба раде заједно приликом подизања или позиционирања терета. Раидафон производи и једно и друго, а нагибни цилиндар је посебно наведен на сајту.

Који радни притисак подноси овај цилиндар?

У зависности од модела, радни притисак је 17,5 МПа или 18,1 МПа. Димензије проврта и шипке су усклађене са овим опсегом притиска, тако да цилиндар одржава притисак стабилним у континуираним циклусима подизања.

Који материјали и заптивке се користе?

Тело цилиндра и клипњача су направљени од челика високе чврстоће. Сет заптивки користи смесу отпорну на хабање са оптимизованом структуром заптивног прстена. Та структура смањује цурење уља и хабање, што продужава радни век у прашњавим складиштима или влажним срединама.

Шта је бафер уређај и зашто је то важно?

На напредним моделима Раидафон, цилиндар има пуфер уређај на крају хода. Када виљушка достигне врх јарбола, тампон успорава клип тако да нема јаког 'звецка' или вибрација. Ово штити крхки терет и смањује ударно хабање јарбола и самог цилиндра.

Са којим виљушкарима је компатибилан?

Пет стандардних модела покрива уобичајене примене електричних и дизел виљушкара. Удаљеност уградње се креће од 1658 мм до 1808 мм, тако да већина стандардних јарбола има одговарајући модел. За ОЕМ стубове или старије камионе, Раидафон подржава прилагођени проврт, ход и удаљеност уградње.

Шта је МОК и време испоруке?

МОК је 50 јединица по моделу. Време испоруке на велико је 25-35 дана након депоновања и одобрења цртежа, у зависности од сложености модела и количине поруџбине.

Како да затражим понуду?

Пошаљите свој модел виљушкара и тонажу, потребан ход, величину прикључка, количину и одредишну луку. Раидафон ће потврдити модел или дизајнирати прилагођену конструкцију, а затим понудити ФОБ Нингбо понуду са временом испоруке и детаљима паковања.
