Пластични спирални зупчаник
  • Пластични спирални зупчаникПластични спирални зупчаник
  • Пластични спирални зупчаникПластични спирални зупчаник

Пластични спирални зупчаник

Раидафон обликује прилагођене пластичне спиралне зупчанике од ПОМ-а и најлона у сопственој фабрици у Нингбоу, Кина. Стандардна алатка покрива модул М0.1–М2.0, рупе од Ø1,40 мм до Ø3,05 мм, спољне пречнике Ø10–Ø50 мм (до Ø120 мм на прилагођеном алату) и ширине чела 2,0–10,0 мм, са опсегом радне температуре од -30 °Ц до +1. Пошто се облик зуба производи у калупу за ињектирање, а не сече, угао спирале и профил остају конзистентни у читавој серији, а зупчаници раде самоподмазујући и тихи — измерена бука је око 20% нижа од еквивалентних погона са цилиндричним зупчаником у истој примени. Класе пуњене стаклом су доступне тамо где је потребан већи обртни момент или крутост, а машински пластични или метални зупчаници се наводе тамо где обликована пластика не може да испуни обавезу. Пошаљите детаље свог цртежа или узорка за проверу алата и понуду у року од 24 сата.

Пластични спирални зупчаник — ПОМ и најлон, М0.1 до М2.0

Зупчани зупчаници убризгани за мале погоне којима је потребан тихи рад, без подмазивања и мала тежина. Стандардна алатка покрива модуле М0.1–М2.0, отворе од Ø1.40 до Ø3.05 мм, спољне пречнике Ø10–Ø50 мм и ширине чела 2.0–10.0 мм, са изливеном геометријом зуба уместо исечених зуба — тако да се конзистенција зупца на зуб држи по целој површини.

  • М0,1–М2,0Стандардни асортиман модула
  • Ø1.40–3.05Стандардни опсег отвора
  • Ø10–50Опсег спољног пречника (мм)
  • −30 до +100Радна температура (°Ц)

Произвођач пластичних спиралних зупчаника у Кини — прилагођени ПОМ и најлонски спирални зупчаници

Раидафон обликује пластичне спиралне зупчанике у сопственој фабрици у Нингбоу, Кина, за ОЕМ произвођаче којима је потребан тихи, самоподмазујући зупчаник, а не челични. Зуби зупчаника се формирају у калупу за бризгање, тако да се угао спирале, профил и положај проврта фиксирају помоћу алата, а не каснијим кораком обраде — због чега облик зуба од серије до серије остаје конзистентан и зашто јединични трошак опада када се алат покрене. Типични купци су произвођачи малих машина, произвођачи медицинске и лабораторијске опреме, произвођачи уређаја и пумпи, и сви који замењују подмазани метални пар зупчаника пластичним без одржавања.

Стандардни алат је најбржи и најјефтинији пут: пошаљите модул, број зубаца, угао спирале, проврт и ширину лица, а ако калуп постоји, цитирамо алате на залихама. Тамо где је геометрија нова, правимо алат и калуп према вашем цртежу. Повезани производи из исте радионице укључујуспирални зупчаникраспон у металу за већи обртни момент, пунпластични зупчаниклинија у оструга, црва и унутрашњег облика, ицилиндрични зупчанициако вашем погону није потребно спирално преклапање.

Спецификације

  • Врста производаспирални зупчаник (убризгавањем)
  • Стандардни модулМ0.1 – М2.0
  • МатеријалПолиацетал (ПОМ) / Најлон, пуњени стаклом на захтев
  • Стандардни провртØ1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 мм
  • Спољни пречникØ10,0 – Ø50,0 мм, до Ø120 мм на прилагођеном алату
  • Ширина лица (Л)2,0 – 10,0 мм
  • Радна температура-30 °Ц до +100 °Ц
  • ПодмазивањеСамоподмазујућа, није потребна маст у нормалном раду
  • ПрилагођавањеМодул за М3.0, број зубаца, угао спирале, отвор, главчина, кључ, боја

Стандардна спецификација. Отвор, спољни пречник и ширина чела су флексибилни у приказаним распонима — реците нам вредности које су вам потребне.

Тип Модул Материјал Боре Спољни пречник Ширина лица (Л)
Хеликални зупчаник М0.1 – М2.0 Полиацетал (ПОМ) / Најлон Ø1.40 / Ø1.90 / Ø2.05 / Ø2.40 / Ø2.55 / Ø2.90 / Ø3.05 мм (флексибилно) Ø10,0 – Ø50,0 мм (флексибилан) 2,0 – 10,0 мм (флексибилно)

Толеранција и капацитет:ливени пластични зупчаници имају шири опсег толеранције од резаних металних зупчаника, а тачне бројке зависе од модула, дебљине зида и квалитета материјала. Молимо вас да наведете толеранцију зазора и средњег растојања која је потребна вашој монтажи у фази понуде — ми ћемо потврдити шта алат може да издржи, или препоручити зупчаник за сечење ако пластика не може да га испуни.

ПОМ или најлон: одабир правог материјала

полиацетал (ПОМ)

Подразумевани избор за мале прецизне зупчанике. Ниско трење, висока крутост и веома стабилне димензије под влагом, што одржава централно растојање и зазор предвидљивим. Најбоље за погоне који непрекидно раде и за склопове где зупчаник мора да има толеранцију током месеци.

најлон (ПА)

Чвршћи и отпорнији на ударе од ПОМ-а, са бољим пригушењем удара и вибрација, али апсорбује влагу и благо мења димензију са влажношћу. Погодан за повремене погоне са ударима или са високим вибрацијама уместо за позиционирање уске толеранције.

Класе пуњене стаклом

Додавање стаклених влакана повећава снагу и крутост за већи обртни момент и побољшава отпорност на пузање на повишеној температури, али повећава хабање калупа и благо смањује природно пригушење. Даћемо вам савете о степену и очекиваном животном веку за вашу дужност.

Ако ваш захтев за обртним моментом превазилази оно што обликована пластика може да носи, искрен одговор је исечен зупчаник - погледајте нашецилиндрични зупчаники распон спиралних зупчаника у металу. Радије бисмо цитирали прави део него продали пластични зупчаник који не ради.

Детаљи о производу

Фотографије испод приказују наше пластичне спиралне зупчанике: облик зуба, завршна обрада главчине и проврта, и склопљени сет зупчаника.

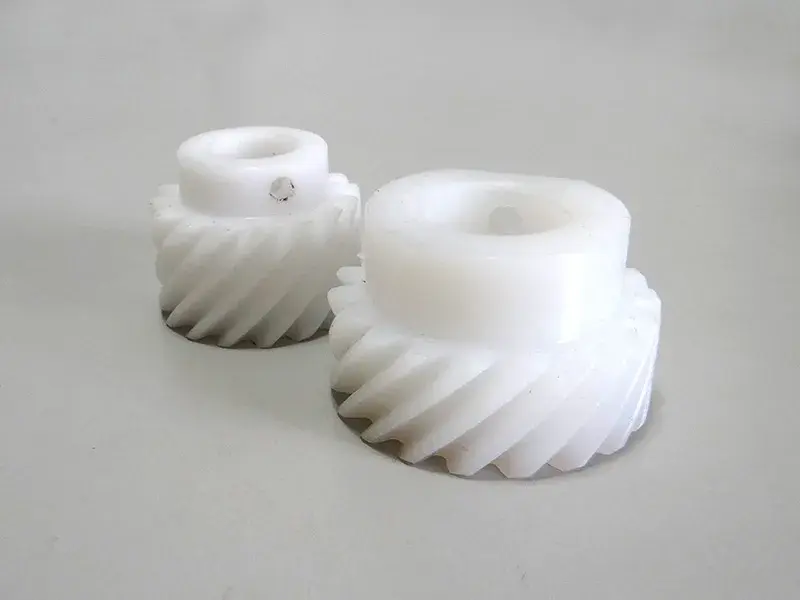

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Изливени пластични спирални зупчаник — угао спирале, облик зуба и готов проврт.

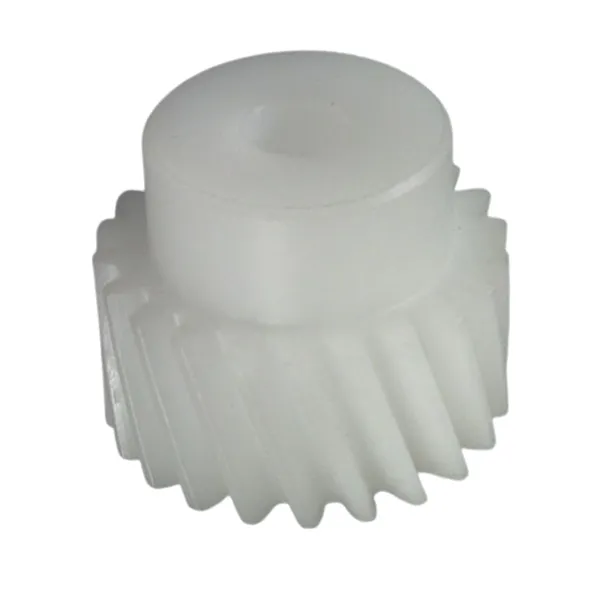

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Стандардни ПОМ спирални зупчаник са главчином и прецизним провртом.

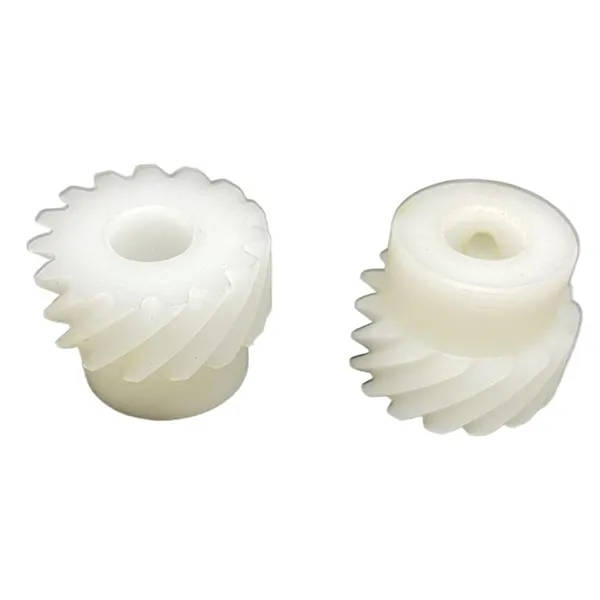

Plastic helical gear set assembled in a small drive application
Комплет пластичних спиралних зупчаника састављен у малом погону.

Кључне предности

  1. 01

    Самоподмазивање

    ПОМ и најлон наилазе један на други или на челик без филма уља или масти, тако да се мењач који је претходно требао комору за подмазивање, заптивке и сервисни интервал може направити без одржавања.

  2. 02

    Тих пренос

    Преклапање спиралног зупца захвата постепено, а не једним ударцем, а сам полимер пригушује вибрације — измерена бука на нашим зупчаницима је око 20% нижа од еквивалентних погона са цилиндричним зупчаницима у истој примени.

  3. 03

    Мања повратна тежина

    Обликована пластика је далеко лакша од челика или месинга, што смањује инерцију погоњених делова. То је важно код ручних алата, преносивих инструмената, малих механизама за позиционирање и других производа осетљивих на тежину.

  4. 04

    Отпорност на корозију и хемикалије

    Инжењерска пластика не рђа и отпорна је на већину киселина, алкалија, детерџената и средстава за чишћење која долазе у контакт са храном, тако да опрема може да ради у влажним, испраним или благо корозивним окружењима где би метални зупчаник захтевао оплату.

  5. 05

    Конзистентна обликована геометрија

    Облик зуба долази из шупљине калупа, тако да је сваки део у серији у суштини идентичан — нема одступања од хабања резача, нема варијација профила од једног до другог и много мање напора за инспекцију за вас.

  6. 06

    Фабричка-директна цена

    Алат, обликовање и инспекција се дешавају под једним кровом, без трговачке марже између. Јединичну цену покреће фаза израде алата, а не средњи слој.

Како спирални зупчаник преноси обртни момент

Зуби цилиндричног зупчаника се сусрећу са спојним зубима одједном. Зуби спиралног зупчаника су постављени под углом у односу на осу, тако да контакт почиње на једном крају зупца и прелази на други, на начин на који се затварач затвара. Оптерећење се стога постепено повећава уместо да дође као удар, што је главни разлог зашто спирални пар ради глаткије и тише од пара оструга при истој брзини и оптерећењу.

Други ефекат је дељење оптерећења. Пошто је неколико зуба у сваком тренутку у контакту дуж те дијагоналне линије, сила потребна за пренос датог момента се шири на већу површину бока зуба, тако да је локални контактни притисак мањи и трошење површине је спорије. Један пластични зуб који носи цео терет би се деформисао; сет зуба који не дели — управо због тога спирална геометрија одговара релативно меким материјалима као што су ПОМ и најлон.

Завојни зупци такође производе аксијално потисак дуж осовине, тако да лежајеви или потисне подлошке на вратилу морају бити у стању да га поднесу. То је једина тачка дизајна коју вреди проверити пре него што наведете спирални зупчаник уместо цилиндричног зупчаника: преклапање зуба купује тишину и поделу оптерећења, али даје додатну аксијалну силу остатку склопа.

Апликације

  • Мали редукториТихе фазе редукције
  • Медицински и лабораторијски уређајиЧисти погони без подмазивања
  • Опрема за храну и пићеДелови који се перу, хемијски отпорни
  • Канцеларијски и кућни апаратиНискошумно активирање и тајмери
  • Аутомобилска опремаОгледала, седишта, резе, мали актуатори
  • Инструментација и роботикаЛагани погони за позиционирање ниске инерције
  • Машине за продају и точењеСамоподмазујући механизми дугог века трајања
  • Пумпе и вентилиУнутрашњи зупчаници који не рђају

Ако ваша апликација није наведена, пошаљите цртеж или део узорка. У већини случајева можемо потврдити из модула, проврта и угла спирале да ли стандардни алат одговара или је потребан нови калуп.

Честа питања о купцу

  • Да ли су ови зупчаници обликовани или машински обрађени од пластичне шипке?Они су бризгани у челичним алатима, што је оно што одржава геометрију зуба идентичном у целој серији и смањује јединичну цену. Обрађени пластични зупчаници су доступни за прототипове и веома мале количине.
  • Колики је максимални обртни момент који пластични спирални зупчаник може да носи?Зависи од модула, ширине лица, броја зуба и квалитета материјала, тако да не објављујемо ни једну цифру. Пошаљите обртни момент, брзину и радни циклус и ми ћемо препоручити модул и материјал или вам рећи да ли је за рад потребан метални зупчаник.
  • Да ли треба да подмажем опрему?Не у нормалној дужности. ПОМ и најлон су самоподмазујући. За континуирани рад великом брзином или великим оптерећењем, мала количина компатибилне масти може продужити животни век, а ми ћемо то рећи у фази понуде ако је то потребно вашој дужности.
  • Које толеранције можете држати на облику отвора и зуба?Обликовани делови држе шири појас од резаних зупчаника. Реците нам међусобно растојање и толеранцију зазора који су потребни за вашу монтажу и ми ћемо потврдити да ли алат може да их задовољи или цитирамо машински део ако не може.
  • Колика је цена алата и време испоруке за прилагођену опрему?Цена алата зависи од модула, броја шупљина и величине зупчаника; већи модули и алати са више шупљина коштају више. Када је цртеж одобрен, потврђујемо време испоруке алата и распоред узорка са цитатом, обично у року од 24 сата од пријема цртежа.
  • Можете ли да упоредите део узорка који већ користимо?Да. Пошаљите узорак или цртеж са димензијама — модул, број зубаца, угао спирале, проврт, ширина лица и материјал. Потврдићемо да ли одговара постојећем алату или је потребан нови калуп, и цитирати у сваком случају.

Повезани производи и даље читање

Затражите понуду за пластични спирални зупчаник

Пошаљите детаље свог цртежа или узорка — модул, број зубаца, угао спирале, отвор, ширину лица, материјал и количину. Потврђујемо да ли је потребан стандардни алат или је потребан нови калуп и одговарамо са ценом и временом испоруке у року од 24 сата.

Пошаљите упит одмах

* Наведене бројке (смањење буке, опсег температуре, опсег модула и проврта) односе се на стандардне алате и нормалне услове рада. Молимо потврдите коначни цртеж и оцену материјала пре наручивања.

Пошаљи упит
Контакт информације
  • Адреса

    Индустријска зона Луотуо, округ Зхенхаи, град Нингбо, Кина

  • Емаил

    [email protected]

За упите о хидрауличним цилиндрима, мењачима, карданским вратилима или ценовнику, оставите нам своју е-пошту и ми ћемо вас контактирати у року од 24 сата.
