Како радни притисак утиче на дизајн хидрауличног цилиндра?

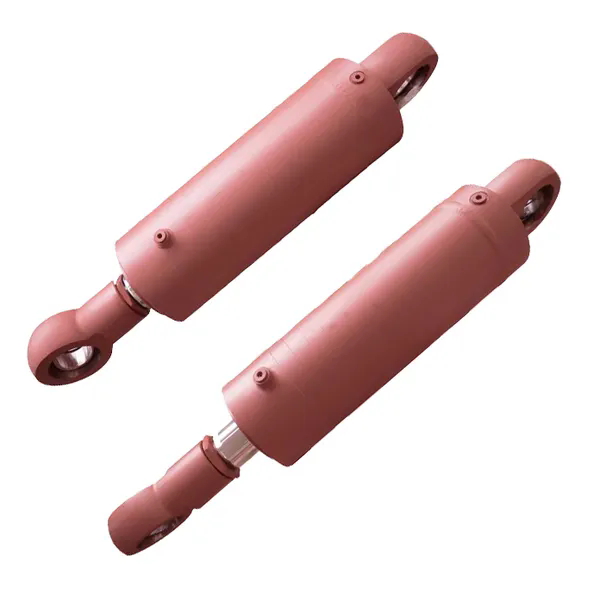

Раидафон Тецхнологи Гроуп Цо., Лимитедпровео је две деценије у усавршавању односа између притиска и перформанси цилиндра. Радни притисак није само број на листи са спецификацијама – то је примарна сила која диктира избор материјала, дебљину зида, архитектуру заптивке, па чак и површинску обраду шипке. Када се хидраулични цилиндар суочи са вишим притиском, свака компонента мора бити поново осмишљена да задржи ту силу безбедно и ефикасно. Наши инжењери често кажу да притисак дефинише личност хидрауличног цилиндра: системи ниског притиска дају предност трошковима, док дизајни високог притиска захтевају металуршко знање и толеранције на нивоу микрона.

У пракси, питање "Како радни притисак утиче на дизајн хидрауличног цилиндра?" одговор је испитивањем расподеле напона, века трајања замора и динамике флуида. На пример, цилиндар на 250 бара захтева буре са знатно већом граном течења у поређењу са верзијом од 100 бара. Наша фабрика уРаидафон користи анализу коначних елемената за мапирање жаришта напона. У овом чланку ћемо проћи кроз тачне параметре, табеле материјала и инжењерску логику који повезују радни притисак са робуснимхидраулични цилиндардизајн. Такође ћемо поделити спискове из стварног света о томе како наш тим прилагођава цилиндре за рударске, оффсхоре и мобилне апликације.

Зашто радни притисак диктира избор материјала за хидраулични цилиндар?

Материјал хидрауличног цилиндра је прва линија одбране од огромних сила које ствара течност под притиском. Када се радни притисак повећава, напрезање цеви цилиндра (напрезање обруча) и завршне капице расте линеарно. За цилиндар унутрашњег пречника од 100 мм, подизање притиска са 160 бара на 320 бара удвостручује силу која покушава да пукне цев. Због тога наша фабрика набавља само висококвалитетне челике попут Е355 или 27СиМн за серије средњег притиска, док за екстремне притиске (изнад 400 бара) прелазимо на легуре хром-молибдена као што су 4140 или 4340, термички обрађене да би се постигле границе развлачења веће од 750 МПа.

Кључне особине материјала на које утиче притисак

• Затезна чврстоћа:Минимална граница попуштања мора премашити напон изазван максималним радним притиском, узимајући у обзир фактор сигурности (обично 2,5:1 до 4:1).
• заварљивост:Челици високе чврстоће често захтевају претходно загревање и третман након заваривања да би се спречило пуцање – кључно за држање притиска.
• тврдоћа:За притиске изнад 300 бара, унутрашња површина може захтевати индукционо очвршћавање да би се одупрла микро заваривању од загађивача.
• Издржљивост на умор:Циклуси притиска изазивају прогресивно оштећење; материјали са фином зрнастом структуром (попут оних које користи Раидафон Тецхнологи Гроуп Цо., Лимитед) отпорни су на стварање пукотина.

Наш дизајнерски тим користи доњу табелу као брзу референцу током почетне фазе понуде. Показује како радни притисак мења класу материјала за типичан хидраулични цилиндар отвора од 80 мм.

Иза цеви, материјал клипњаче такође еволуира. За хидраулички цилиндар високог притиска, наша фабрика користи индуктивно каљени 1045 или нерђајући челик 17-4ПХ да би се одупрла боду под повишеним напрезањем шипке. 2024. године, Раидафон Тецхнологи Гроуп Цо., Лимитед представила је власнички микролегирани челик за цилиндре који раде континуирано на 350 бара у мобилним апликацијама. Ова промена је повећала век трајања замора за 40% уз одржавање обрадивости. Да сумирамо, питање "зашто материјал?" је директно одговорено притиском: за већи притисак су потребне јаче, чвршће легуре отпорније на замор. Без правог материјала, цилиндар би или попустио или би катастрофално пукнуо.

Како израчунати дебљину зида на основу радног притиска?

Прорачун дебљине зида је основни корак у пројектовању хидрауличног цилиндра, директно вођен радним притиском. Класична формула која се користи у нашем инжењерском одељењу заснована је на Ламеовој једначини за цилиндре са дебелим зидовима. Међутим, за практичан дизајн користимо поједностављену верзију:т = (П × Д) / (2 × σ_аллов)где је П притисак, Д је пречник отвора, а σ_аллов је дозвољено напрезање материјала (граница течења/фактор сигурности). Али ово је само почетна тачка.

У Раидафон Тецхнологи Гроуп Цо., Лимитед, увек примењујемо додатне динамичке факторе јер је притисак ретко статичан. Ударни притисци (скокови притиска) могу бити 1,5 пута већи од номиналног радног притиска. Стога, наши дизајни хидрауличних цилиндара укључују:

• Прорачун минималног зида на основу вршног притиска, а не номиналног.На пример, систем који ради на 250 бара са шиљцима до 400 бара тера нас да дизајнирамо за 400 бара, а затим смањимо брзину за циклични живот.
• Повећања спољашњег пречника:Стандардне величине често имају дискретне ОД кораке. Наша фабрика бира следећу већу стандардну цев ако израчунати зид прелази 90% стандардне величине, обезбеђујући сигурносну маргину.
• Дебљина завршне капице:Притисак делује и на капице; користимо ФЕА за одређивање шаблона завртња и дебљине поклопца, често 20-30% дебље од цеви за високи притисак
•


Корак по корак приступ унутар наше фабрике

Као што видите, радни притисак покреће ланац прорачуна који укључује динамичко оптерећење, производну толеранцију, па чак и изобличење топлотног третмана. Наша фабрика је недавно испоручила серијухидраулични цилиндриза пресу од 500 бара; дебљина зида је премашила 35 мм за отвор од 160 мм, коришћењем кованог 4340. У том случају, сваки милиметар је оправдан Ламе анализом и верификован ултразвучним испитивањем. Закључак: виши притисак доводи до дебљих зидова, али интелигентни дизајн такође узима у обзир оптимизацију тежине и трошкова. Раидафон Тецхнологи Гроуп Цо., Лимитед константно балансира ове факторе како би произвео компактне, али издржљиве цилиндре.

Које су технологије заптивки потребне за високи радни притисак?

Заптивке су најделикатније, али критичне компоненте када притисак расте. Хидраулични цилиндар се ослања на заптивке које садрже течност без цурења, чак и под екстремним притиском и температуром. При ниским притисцима (испод 100 бара), једноставни нитрилни О-прстенови са резервним коповима могу бити довољни. Али како радни притисак расте, екструзија постаје примарна претња. Материјал заптивке мора бити довољно тврд да одоли екструзији отвора, али довољно флексибилан да одржи контакт. Наши инжењери у Раидафон Тецхнологи Гроуп Цо., Лимитед користе једињења на бази полиуретана (ПУ) и ПТФЕ за притиске изнад 250 бара.

Критеријуми за избор заптивки под притиском

• Контрола екструзионог зазора:Већи притисак отвара микроскопске празнине између металних делова. За хидраулични цилиндар од 400 бара, специфицирамо прстенове против екструзије (помоћни прстенови) од ПЕЕК-а или бронзе.
• Трење и хабање:Висок притисак повећава енергију заптивача; специјални премази са ниским трењем као што је ПТФЕ бронза се наносе на заптивке клипова да би се избегло клизање.
• Пораст температуре:Притисак изазива топлоту; наша фабрика бира заптивке предвиђене за континуирани рад на 120°Ц, користећи ХНБР или ФКМ ако је температура уља висока.
• У-шаша у односу на заптивку клипа:За притиске изнад 300 бара, често користимо комбинацију У-шалице под притиском и хабајућег прстена за вођење клипа.

У табели испод, сумирамо типичне распореде заптивки које користи наш дизајнерски тим, у директној корелацији са опсегом радног притиска:

Поред тога, површинска обрада постаје кључна под високим притиском. Наша фабрика захтева завршну обраду шипке од 0,2 µм Ра да би заптивке преживеле на 400 бара. Такође примењујемо хромирање или нитрирање да смањимо трење. За један недавни пројекат у Раидафон Тецхнологи Гроуп Цо., Лимитед, развили смо тандем заптивач за хидраулички цилиндар од 500 бара који се користи у затезачима на мору; укључивао је четири помоћна прстена и жлеб за растерећење притиска. Без овог посвећеног приступа, печат би се екструдирао за неколико секунди. Дакле, радни притисак директно диктира не само материјал већ и целокупну архитектуру система заптивања, обезбеђујући перформансе без цурења током милиона циклуса.

Резиме: Притисак као главна варијабла у дизајну хидрауличног цилиндра

Радни притисак је једини најутицајнији фактор у дизајну хидрауличног цилиндра. Од избора легираних челика високе чврстоће до прецизног прорачуна дебљине зида помоћу Ламеове теорије, и од избора вишекомпонентних ПТФЕ заптивки до анализе замора завршних капица — свака одлука произилази из питања „колико бара?“. У Раидафон Тецхнологи Гроуп Цо., Лимитед, конструисали смо цилиндре за притиске у распону од 50 бара до 700 бара, и сваки пројекат поново потврђује да игнорисање утицаја притиска доводи до квара. Поштујући притисак кроз робусне материјале, интелигентно димензионисање зидова и напредно заптивање, испоручујемо хидрауличне цилиндре који су и безбедни и ефикасни. Наша фабрика интегрише податке о притиску у сваки ЦАД модел и сваку проверу квалитета, обезбеђујући да коначни производ издржи услове у стварном свету. У Раидафон Тецхнологи Гроуп Цо., Лимитед, сваки хидраулични цилиндар који конструишемо прича причу о савладаном притиску. Било да вам је потребан цилиндар за тешке услове рада за рударство или компактна јединица за индустријску аутоматизацију, наш тим је спреман да вам пружи подршку са 20 година увида.Контактирајте нашу фабрику данас.
