СВП-Г Супер Схорт Флек Тип универзалне спојнице

СВП-Г Супер Схорт Флек Тип универзалне спојнице

Раидафонова универзална спојница СВП-Г Супер Схорт Флек Типе је управо оно што тражите. Направљен је посебно за оне компактне поставке у којима се рачуна сваки инч, без штедње на снази која вам је потребна.


Спојница са високим обртним моментом за уске просторе и тешке машине

Када грађевинска опрема или пољопривредни комбајни требају ауниверзална спојницакоји одговара уским просторима, али и даље пружа велики обртни момент, Раидафон СВП-Г је направљен за посао. Супер кратак дизајн, флексибилан елемент и обртни момент до 224 кН·м — без компромиса у погледу перформанси.

225–350мм

Пречник ротације

224кН·м

Максимални обртни момент

5°

Угаона неусклађеност

ИСО 9001

Стандард квалитета

Цомпацт Повер

Супер кратак, направљен за тесне склопове

„Супер кратак“ дизајн није само етикета – он се стисне у уска места до којих друге спојнице не могу да допру. Пречник ротације од 225 мм до 350 мм одговара тешкој опреми средње величине.

Као кратка флексибилна универзална спојница, подноси до 5 степени угаоног одступања док носи обртни момент до 224 кН·м. Уграђени флексибилни елемент апсорбује ударце и вибрације тако да други делови не подносе хабање.

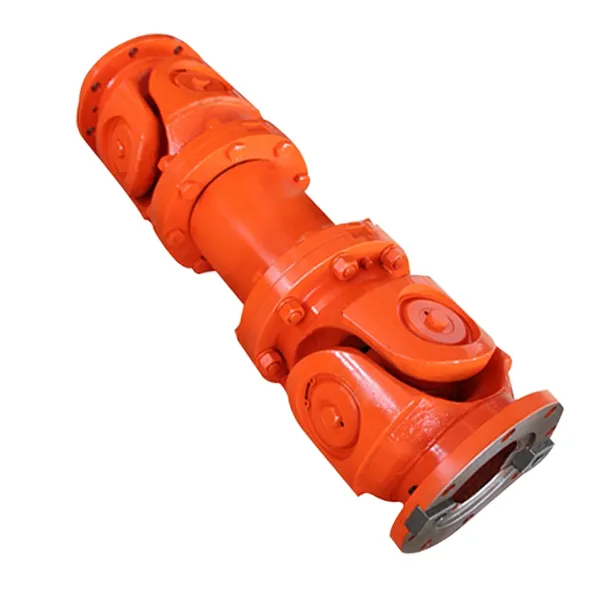

Raydafon SWP-G super short flex type universal joint coupling

Спецификација производа

Пет стандардних модела од СВП225Г до СВП350Г. Обртни момент се креће од 56 кН·м до 224 кН·м. Прилагођене величине доступне на захтев.

Модел Д (мм) Тн (кН·м) Тф (кН·м) β≤ Л (мм) М (кг)
СВП225Г 225 56 28 5° 470 78
СВП250Г 250 80 40 5° 600 142
СВП285Г 285 112 56 5° 665 190
СВП315Г 315 160 80 5° 740 260
СВП350Г 350 224 112 5° 850 355

Напомена: пример обележавања — пречник окретања Д=315мм, дужина монтаже Л=620мм, Г тип кратко без флек типа: СВП315ГКС620 спојница.

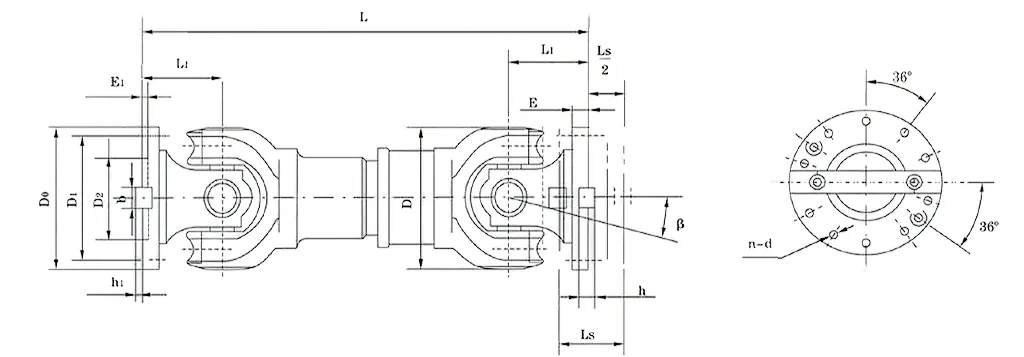

SWP-G coupling dimension drawing

Примена производа

Направљен за тесна места где су вам потребна и флексибилност и снага. Ефикасно помера обртни момент у просторима без места за гломазне делове, чак и када осовине нису савршено поравнате.

Грађевинска опрема

Багери и утоваривачи имају уске просторе где се делови трљају један уз другог. СВП-Г се добро уклапа, упија вибрације и подноси константно кретање.

Пољопривредне машине

Трактори ору неравне њиве и комбајни на неравном терену. Прилагођава се угаоним неусклађеностима услед рада на терену, смањујући хабање.

Марине Сетупс

Тесни моторни одељци на чамцима. Конструкција отпорна на корозију подноси слану воду и динамичка оптерећења од таласа и погона.

Обновљива енергија

Ветротурбине и соларни трагачи захтевају прецизну контролу у ограниченим просторима. Висок обртни момент са малим зазором и ниским одржавањем.

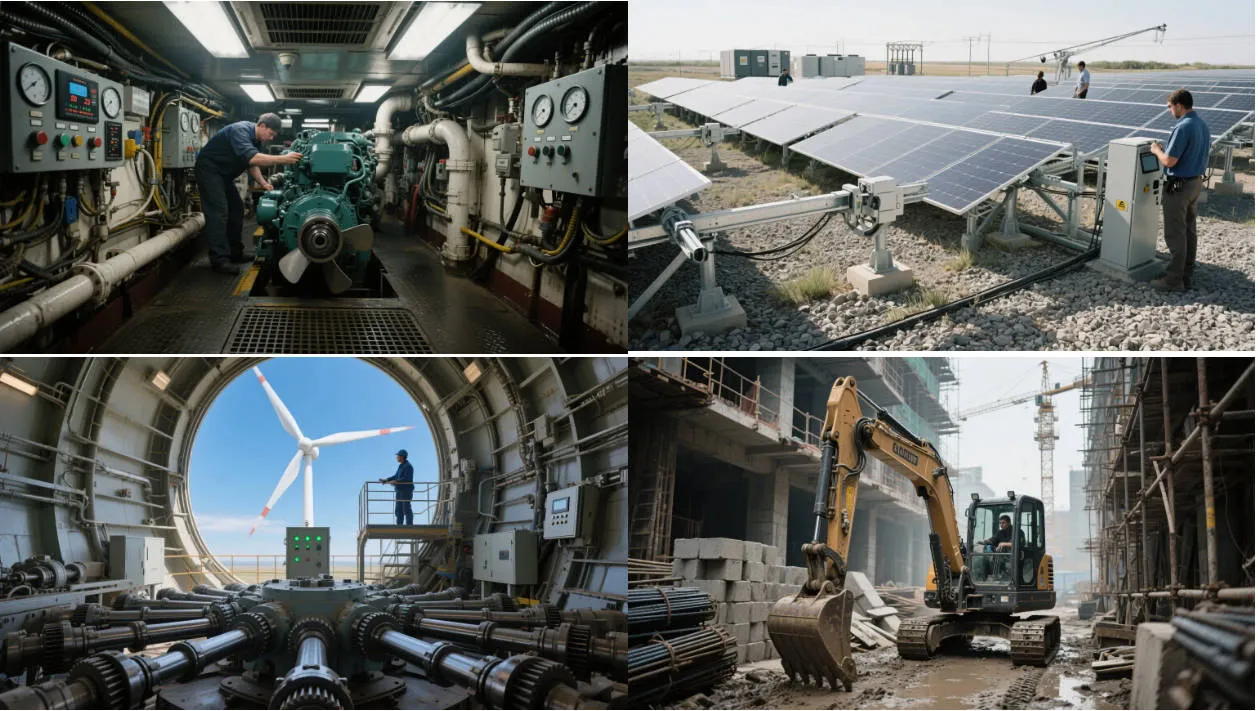

SWP-G coupling applications

Карактеристике производа

Компактна конструкција, висок обртни момент, издржљиви материјали и отпорност на корозију — пројектовани за континуирани рад у захтевним окружењима.

Флек елемент високог обртног момента

Напредни флекс елементи се носе са великим угаоним неусклађеностима без угрожавања перформанси. Идеално за динамична окружења у којима се осовине померају.

Издржљиви материјали

Компоненте од челика и бронзе високе чврстоће отпорне су на хабање и замор при непрекидном раду. Упија ударце како би одржао пренос снаге стабилним.

Брза инсталација

Везе са вијцима или кључевима се брзо причвршћују и скраћују време одржавања. Добро подноси аксијалне покрете — нема клизања или погрешног уклапања при померању делова.

Отпорност на корозију

Заштитни премази издржавају слану воду и оштра окружења. Одлично ради као поморска универзална спојница за погонске системе.

SWP-G coupling features

Како то ради

Флексибилни пренос обртног момента — мост између осовина који се може мало померити без прекида везе.

Улазна осовина се окреће Улазна осовина ротира и помера флексибилни елемент.
Флексибилни елемент савија Еластомерни елементи управљају угаоним, аксијалним и радијалним помацима без трошења енергије.
Обртни момент се преноси на излазну осовину Флексибилни елемент преноси обртни момент на излазну осовину тако што се савија довољно - без трзаја, без изненадних заустављања.
Апсорбоване вибрације У морским окружењима или на грубом терену, флексибилни дизајн упија вибрације и ударце, продужавајући радни век.

Рецензије купаца

Повратне информације од инжењера и тимова за одржавање који користе СВП-Г у производњи.

⭐⭐⭐⭐⭐

„Тежак је, обавља задатке са великим обртним моментом без знојења. После месеци трчања, једва да смо видели истрошеност.“

Ли Јиан — виши инжењер, Шангајска индустријска опрема

⭐⭐⭐⭐⭐

„Заменили смо наше старе, гломазне спојнице. Пренос снаге је гладак и стабилан, а трошкови одржавања су смањени.“

Емили Валкер — технички директор, Нев Иорк Мануфацтуринг Солутионс

⭐⭐⭐⭐⭐

„Мала величина се уклапа у наше тесне поставке, а флексибилан дизајн одржава операције несметаним. Мање главобоље при одржавању.“

Андреа Роси — Оперативни менаџер, Милан Енгинееринг

⭐⭐⭐⭐⭐

„Чак и под великим оптерећењима, перформансе остају конзистентне. Ефикасност наше производне линије је сада далеко већа.”

Јеан-Цлауде Лефевре — супервизор одржавања, Лион Мецханицал Воркс

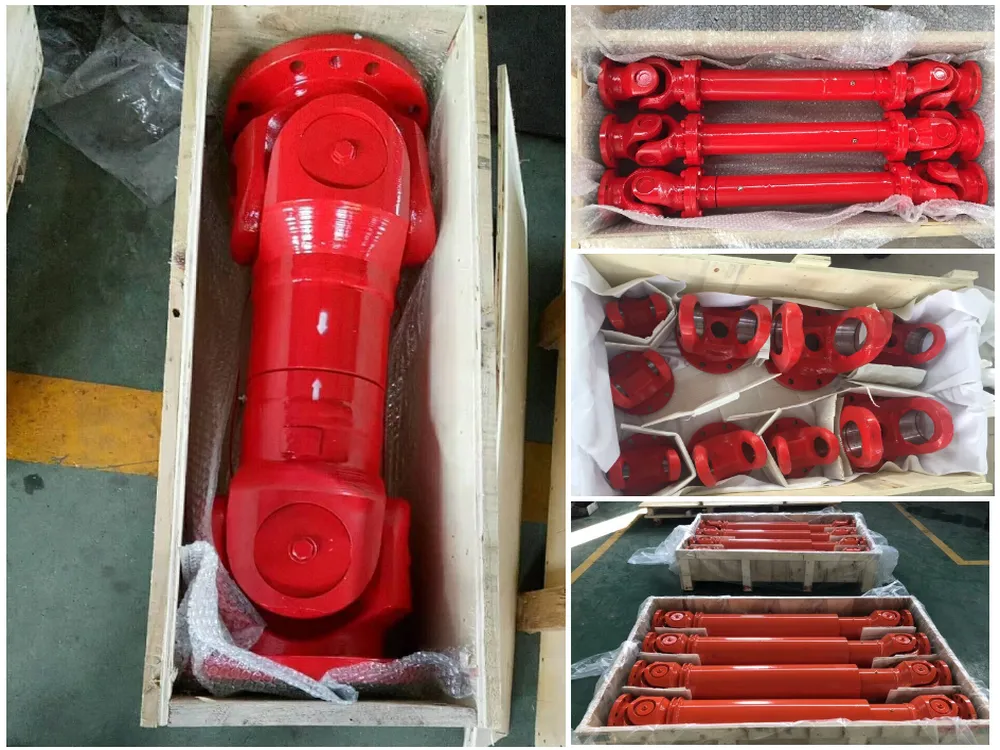

Raydafon universal joint coupling factory

Треба вам СВП-Г спојница за вашу опрему?

Пошаљите нам свој пречник окретања, захтев за обртним моментом, дужину уградње и примену. Наш тим ће потврдити прави модел и обезбедити решење по мери.

Пошаљите упит Погледајте асортиман производа
