Зашто је заштита лежајева важна у дизајну универзалног споја?

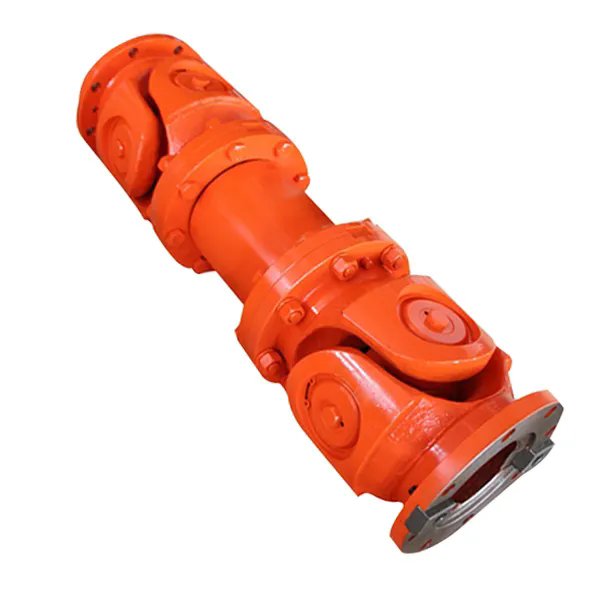

У свету преноса енергије,Универзална спојницаје механички мост који преноси обртни момент између ротирајућих осовина уз прилагођавање угаоног одступања. Међутим, најсофистициранија универзална спојница ће брзо отказати ако њено срце – игличасти лежајеви унутар попречног склопа – није адекватно заштићено. Заштита лежајева није секундарна карактеристика; то је примарна детерминанта радног века, поузданости и укупних трошкова власништва. Без ефикасног заптивања, задржавања подмазивања и искључивања контаминације, универзална спојница ће патити од абразивног хабања, корозије и евентуалног заглављивања или лома. За индустрије као што су пољопривреда, грађевинарство и руковање тешким материјалом, један квар на лежају у универзалној спојници може проузроковати сате непланираних застоја, оштетити суседне компоненте и повећати буџете за поправке. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша инжењерска филозофија поставља заштиту лежајева у срж сваке универзалне спојнице коју производимо. Овај чланак објашњава зашто је заштита важна, како то постижу савремени дизајни и које техничке параметре морате проценити да бисте обезбедили деценије поузданог рада.

Али зашто су тачно лежајеви у универзалној спојници тако рањиви? Одговор лежи у оперативном окружењу. Универзалне спојнице обично раде у контаминираним условима: прашина, блато, пољопривредне хемикалије, со на путевима и екстремне температуре у распону од -30°Ц до преко 100°Ц у близини врућих машина. Попречни лежајеви се ротирају великом брзином (често до 1800 обртаја у минути на карданским вратилима) док издржавају осцилирајућа кретања и ударна оптерећења. Сваки продирање абразивних честица у стазе лежаја доводи до брзог удубљења и повећаног трења, што ствара топлоту, разграђује мазиво и на крају изазива ломљење. Што је још горе, влага изазива рђу која угриза очврснуте површине, претварајући високо прецизну универзалну спојницу у неред за млевење. Наша фабрика је анализирала хиљаде кварова на терену, а преко 80% превремених замена универзалне спојнице води директно до неадекватне заштите лежајева. Стога је разумевање стратегија пројектовања штитних лежајева од суштинског значаја за менаџере одржавања, оператере опреме и стручњаке за набавку. У овом свеобухватном водичу сецирамо механизме квара лежаја, представљамо наша напредна решења за заптивање и металургију, и пружамо корисне податке који ће вам помоћи да изаберете универзалну спојницу која преживљава тешке услове у стварном свету.

Садржај

• 1. Зашто незаштићени лежајеви у универзалној спојници доводе до превременог квара?
• 2. Како наш фабрички инжењер врши вишестепено заптивање за максималну заштиту лежајева?
• 3. Који су критични технички параметри који дефинишу заштићену универзалну спрегу?
• 4. Како правилно подмазивање и одржавање могу продужити животни век лежаја универзалне спојнице?
• Често постављана питања (ФАК)
• Закључак

Зашто незаштићени лежајеви у универзалној спојници доводе до превременог квара?

Игличасти лежајеви унутар крста универзалне спојнице раде под екстремним контактним притисцима, који често прелазе 2000 МПа на интерфејсу тркача ваљка. Овај режим високог стреса не оставља слободу загађивачима. Чак и микроскопске честице силицијум диоксида (типичне за пољопривредну прашину) са тврдоћом од 7 по Мохсовој скали могу изгребати стазе лежаја, чија је тврдоћа 58-62 ХРЦ. Једном када се огреботина покрене, она постаје подизач напрезања, што доводи до ломљења од замора и евентуалног колапса лежаја. Незаштићени лежајеви такође губе свој критични филм за подмазивање. Маст служи и да смањи трење и да делује као баријера против корозије. Када заптивке дозвољавају цурење масти, лежај се исушује, долази до контакта метала са металом и топлота нагло расте. Наша фабрика је документовала пораст температуре са 70°Ц на 180°Ц у року од 20 минута под условима рада на сувом, што доводи до ширења и заглављивања попречне осовине унутар јарма.

Специфични начини квара узроковани неадекватном заштитом лежајева укључују:

• Абразивно хабање (абразија три тела):Честице прљавштине улазе у чашицу лежаја, уграђују се у мекше игличасте ваљке и издубљују очврсну попречну осовину. Ово ствара карактеристичну досадну мат завршну обраду на осовини, што доводи до повећаног зазора и удара чекића који ломи кавез лежаја.
• Корозионе јаме:Улазак воде изазива стварање рђе. Честице рђе су тврђе од оригиналне челичне површине и делују као абразивни агенси. Штавише, корозија смањује ефективну површину за ношење оптерећења, узрокујући концентрацију напрезања и превремени замор. Универзална спојница изложена једној влажној сезони без адекватне заштите заптивача може изгубити 70% свог динамичког оптерећења у року од 200 радних сати.
• Деградација мазива и коксовање:Када се контаминација помеша са машћу, оксидација се убрзава, а згушњивач се распада. У применама на високим температурама (нпр. у близини издувних система), маст може да карбонизује, формирајући тврде наслаге које блокирају ротацију игличастих ваљака. То доводи до клизања и равних тачака на ваљцима.
• Фреттинг корозија:Чак и без пуне ротације, вибрације у стационарној универзалној спојници изазивају микро померање на интерфејсу лежаја. Без заштитног масног филма, корозија нагриза производи црвенкасто браон оксидни прах који додатно абразира површине.

Подаци са терена из апликације рударског транспортера илуструју цену занемаривања. Универзална спојница без напредне заштите лежајева је трајала само 340 сати пре него што је постала приметна зрачност. Насупрот томе, наша Раидафон заштићена серија универзална спојница, са троструким заптивкама и премазом отпорним на корозију, одрадила је 3.200 сати у истом окружењу пре него што је достигла границу хабања. Незаштићена јединица изазвала је непланирана гашења, рад на замени и оштећење суседног улазног вратила мењача, у укупном износу од 4.700 УСД директних трошкова. Заштићена универзална спојница не само да је избегла те трошкове, већ је и одржавала баланс погонске линије, смањујући хабање других компоненти изазвано вибрацијама. За било коју операцију где је поузданост важна, заштита лежајева није опциона – то је инжењерска потреба. Наша фабрика уграђује ово разумевање у сваку фазу дизајна, од геометрије заптивке до избора материјала.

Штавише, незаштићени лежајеви стварају каскадни ефекат квара. Када игле почну да се ломе, метални фрагменти круже унутар универзалне спојнице, контаминирајући маст и убрзавајући хабање на супротним чашицама лежаја. За неколико сати, цео унакрсни склоп постаје отпад. Уши јарма такође трпе, често постају дугуљасте услед удара лабавих чашица лежаја, што такође захтева замену јарма. Стога, спречавање почетног догађаја контаминације кроз робусну заштиту лежајева доноси експоненцијални поврат улагања. Сада ћемо испитати специфичне технологије заптивања које наша фабрика користи да блокира путеве контаминације.

Како наш фабрички инжењер врши вишестепено заптивање за максималну заштиту лежајева?

АтРаидафон Тецхнологи Гроуп Цо., Лимитед, ми посматрамо универзалну спојницу као систем где се заштита лежајева постиже синергистичком комбинацијом дизајна заптивки, завршне обраде површине и управљања мазивима. Наша фабрика је развила четворостепену архитектуру заптивања која надмашује конвенционалне дизајне са једним уснама за фактор пет у тестовима уласка прашине. Прва линија одбране је лавиринтски жлеб машински урађен у прирубницу чашице лежаја. Овај жлеб ствара кривудаву путању коју честице морају прећи, значајно успоравајући њихову миграцију. Друго, примарна нитрилна гума са опругом за подвезице од нерђајућег челика одржава сталан контакт са попречним стубом. Треће, секундарна усна за прашину делује као брисач, уклањајући залепљену прљавштину током ротације. Четврто, термопластични завршни поклопац пружа додатну баријеру против испирања под високим притиском или урањања у воду.

Кључне инжењерске карактеристике нашег система заштите лежајева:

• Оптимизација лабиринта:Радијални размак у нашем лавиринту је постављен на 0,15 мм до 0,25 мм. Прешироко дозвољава улазак честица; преуски ризици контакт. Наша фабрика користи ЦНЦ машинску обраду да задржи толеранције унутар 0,02 мм, обезбеђујући доследну заштиту за сваку универзалну спојницу.
• Двострука заптивка за усне са хидродинамичким деловањем пумпања:Примарна заптивна ивица је дизајнирана са благим углом спирале који ствара ефекат пумпања током ротације, активно потискујући маст напоље и загађиваче из шупљине лежаја. Ова акција самочишћења продужава интервале подмазивања до 40%.
• Избор материјала за заптивање:Наша стандардна универзална спојница користи ХНБР (хидрогенизована нитрил бутадиен каучук) за заптивке, која је отпорна на озон, УВ и температуре од -40°Ц до 150°Ц. За хемијска окружења (ђубрива, стајњак), нудимо ФКМ (Витон) заптивке које издржавају агресивне супстанце.
• Интегрисани резервоар за маст:Чаша лежаја садржи прстенасти жлеб који држи додатних 2,5 кубних центиметара масти. Овај резервоар делује као тампон, обезбеђујући да чак и ако је спољно снабдевање машћу привремено прекинуто, лежај не пресуши.

Да би потврдили наш систем заштите, наша фабрика врши убрзано тестирање прашине према ИСО 20623. Универзална спојница је монтирана у комору напуњену прашином из Аризоне (дистрибуција величине честица 0-150 микрона) и ротира на 1000 о/мин под оптерећењем. После 500 сати растављамо и меримо контаминацију машћу путем ферографије. Наша запечаћена универзална спојница обично показује мање од 0,5% загађивача по тежини, док стандардне индустријске спојнице без вишестепеног заптивања показују 8% до 12% контаминације, што доводи до видљивог хабања. Поред тога, наша фабрика спроводи тестове прања под високим притиском (100 бара, 80°Ц воде) да би симулирала поступке чишћења. Четворостепено заптивање спречава улазак воде чак и када се директно прска, док незаштићене спојнице омогућавају улазак воде у року од 30 секунди, што доводи до тренутног рђе.

Још један иновативни аспект је укључивање функције за смањење притиска. Када се универзална спојница подмаже преко централног попречног споја, прекомерно подмазивање може да покида заптивке. Наш дизајн укључује калибрисани неповратни вентил који испушта вишак масноће на 7 бара, штитећи заптивке и обезбеђујући потпуно пуњење шупљине лежаја. Ова карактеристика смањује грешку руковаоца и продужава век заптивке. За пољопривредне купце нудимо и индикатор заптивача означен у боји: када спољна ивица прашине постане сива, то сигнализира да је заптивка истрошена и да је потребна замена, што омогућава проактивно одржавање пре него што дође до квара. Ови инжењерски детаљи показују зашто наша универзална спојница одржава интегритет лежајева у најтежим применама. У Раидафону заштиту лежајева не сматрамо особином, већ основом поузданости погона.

Који су критични технички параметри који дефинишу заштићену универзалну спрегу?

Избор универзалне спојнице само на основу оцене обртног момента није довољан. Да би осигурали дугорочну заштиту лежајева, инжењери и стручњаци за набавку морају да процене скуп мерљивих параметара који директно утичу на отпорност на контаминацију и задржавање мазива. Наша фабрика је идентификовала седам кључних метрика, од којих сваки треба тражити од добављача. Табела у наставку представља типичне вредности за нашу премиум заштићену серију универзалних спојница, заједно са основним подацима у индустрији за поређење.

Поред табеле, размотрите важност профила површинске тврдоће попречног стуба. Наша фабрика примењује индукционо каљење да би се постигла дубина кућишта од 1,8 мм до 2,2 мм са тврдоћом од 58-62 ХРЦ, уз одржавање чврстог језгра од 35 ХРЦ. Ова тврда површина отпорна је на удубљење од честица контаминације. Додатно, наносимо премаз за конверзију манган фосфата (дебљине 10 до 15 микрона) на осовину пре монтаже. Овај порозни премаз задржава танак уљни филм чак и када се маст привремено помери, обезбеђујући подмазивање граница у хитним случајевима. Без таквог премаза, било какво оштећење масног филма доводи до тренутног контакта метала са металом.

Још један витални параметар је аксијални зазор између чашице лежаја и уха јарма. Прекомерна игра омогућава ротацију чаше, што може да избаци заптивку. Наша универзална спојница контролише овај зазор на 0,05 мм до 0,15 мм помоћу прецизних подложних подложака. Ово спречава нагризање чаше и одржава концентричност заптивке. За апликације са високим вибрацијама (нпр. машине за глодање за путеве), нудимо опциони систем за задржавање чашице са опругом који одржава константно предоптерећење на лежајевима, додатно побољшавајући перформансе заптивања. Када специфицирате универзалну спојницу, увек захтевајте документоване резултате испитивања ефикасности заптивача и отпорности на корозију. Раидафон Тецхнологи Гроуп Цо., Лимитед пружа потпуне извештаје о тестирању за сваку производну серију, јер верујемо да транспарентни технички подаци омогућавају информисане одлуке. Фокусирајући се на ове критичне параметре, можете одабрати универзалну спојницу која пружа поуздану заштиту лежајева током хиљада радних сати.

Како правилно подмазивање и одржавање могу продужити животни век лежаја универзалне спојнице?

Чак и најбоље пројектовани систем заштите лежајева захтева исправну праксу подмазивања да би постигао свој пуни потенцијал. Заптивке универзалне спојнице су дизајниране да задржавају маст и искључују загађиваче, али не могу да компензују нетачан тип мазива, недовољну количину или превелике интервале подмазивања. Теренски тим наше фабрике сакупио је најбоље праксе које продужавају век трајања универзалне спојнице до 300% у поређењу са ад хоц одржавањем. Камен темељац је одабир масти која одговара радном окружењу. За општу пољопривредну употребу, препоручује се литијум комплексна маст са НЛГИ #2 конзистенције, ЕП (екстремни притисак) адитивима и тачком капања изнад 260°Ц. За влажне услове, калцијум сулфонатна маст пружа врхунску водоотпорност. Никада не користите масти на бази угљоводоника које могу да набубре заптивни еластомер.

Критични кораци подмазивања за максималну заштиту лежајева:

• Прво подмазивање пре прве употребе:Нове универзалне спојнице се испоручују са фабрички примењеном машћу за очување. Пре уградње, очистите препорученом радном машћу све док свежа маст не изађе из сва четири заптивке. Ово уклања све загађиваче за складиштење и осигурава да је шупљина лежаја потпуно попуњена. Наша фабрика препоручује употребу ручног пиштоља са полугом на ниском притиску како би се избегло оштећење заптивке.
• Учесталост подмазивања на основу радног угла:За универзалну спојницу која ради на мање од 10 степени, подмазујте сваких 100 радних сати. Између 10 и 20 степени, сваких 50 сати. Изнад 20 степени или у прашњавим условима, сваких 25 сати. Ови интервали су изведени из анализе честица хабања на терену; продужење интервала изнад ових вредности доводи до повећаног нивоа контаминације.
• Правилна техника чишћења:Док подмазујете, ротирајте универзалну спојницу полако руком да бисте поравнали унутрашње пролазе за подмазивање крста. Пумпајте маст док не видите да мала количина излази из сва четири заптивка (обично 10 до 15 пумпи). Немојте превише подмазати јер превелики притисак може да изврне заптивке. Наша фабрика опреми сваку универзалну спојницу отвором за растерећење притиска како би се ублажио овај ризик, али дисциплина руковаоца остаје кључна.
• Сезонско и складиштено подмазивање:Пре дуготрајног складиштења, нанесите маст за спречавање рђе и одложите универзалну спојницу у раван (0 степени) положај да бисте спречили деформацију заптивке. За машине које се чувају на отвореном, поставите заштитне чизме преко универзалне спојнице ако су доступне.

Инспекција је подједнако важна. Сваких 250 радних сати, проверите заптивке на пукотине или стврдњавање. Здрава усна печата треба да буде савитљива и без видљивих остатака. Такође, проверите да универзална спојница не показује аксијални ход покушавајући да померите јармове један у односу на други. Више од 0,5 мм померања указује на хабање лежаја и треба заказати замену. Наша фабрика нуди једноставан алат за мерење хабања који мери зазор између клипа и чаше без растављања. Коришћење овог алата током рутинског подмазивања може предвидети квар лежаја недељама унапред, омогућавајући планирану замену.

За флоте које раде са више машина, наша фабрика препоручује успостављање дневника подмазивања за сваку универзалну спојницу. Забележите датум, сате, врсту масти и сва запажања. Ови подаци помажу да се идентификују обрасци—на пример, одређена машина може захтевати краће интервале због вибрација. У Раидафон Тецхнологи Гроуп Цо., Лимитед, такође пружамо услугу подсетника за одржавање прилагођену мобилним уређајима за купце који региструју своје серијске бројеве универзалне спојнице. Придржавајући се ових протокола за подмазивање и инспекцију, своју универзалну спојницу претварате из потрошног материјала у дугорочну имовину. Цена пиштоља за подмазивање и квалитетног мазива је занемарљива у поређењу са трошковима замене покварене универзалне спојнице и поправке колатералне штете. Чувајте се, заштитите свој буџет.

Често постављана питања (ФАК)

Питање 1: Који је најчешћи узрок квара лежаја у универзалној спојници и како га заштита лежаја решава?

Одговор: Најчешћи узрок је продирање контаминације, посебно фине прашине и влаге, што доводи до абразивног хабања и корозије. Заштита лежајева у универзалној спојници решава ово кроз заптивке са више усана, лавиринтне путање и крајње поклопце који физички блокирају честице. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша заштићена универзална спојница смањује улазак контаминације за 90% у поређењу са основним дизајном, директно спречавајући примарни режим квара. Без такве заштите, типичан век трајања лежаја у пољопривредној прашини је испод 500 сати; уз правилно заптивање, наша фабрика постиже преко 3000 сати под идентичним условима.

Питање 2: Како могу да знам да ли је заштита лежаја на мојој универзалној спојници угрожена пре него што дође до катастрофалног квара?

Одговор: Потражите три рана знака упозорења: прво, видљиво цурење масти око заптивки без недавног подмазивања указује на хабање или оштећење усне заптивке. Друго, ако обришете јарам универзалне спојнице у близини чашице лежаја и нађете зарђали или пјешчани остатци, заптивка је дозволила улазак. Треће, док ручно ротирате погон, осетите зарезе или брушење. Наша фабрика препоручује коришћење стетоскопа на чаши лежаја док универзална спојница ради малом брзином; глатко шиштање је нормално, док кликање или стругање указује на оштећење лежаја. Непосредна инспекција подмазивања и заптивке понекад може спасити јединицу ако се рано ухвати, али често је замена неопходна.

Питање 3: Да ли постоје специфични услови животне средине у којима је стандардна заштита лежајева недовољна и које надоградње нуди ваша фабрика?

Одговор: Да, услови као што су свакодневно прање под високим притиском (млечне фарме), урањање у муљ (третман отпадних вода) или излагање киселим хемикалијама (постројења за ђубриво) преплављују стандардне заптивке. За ове случајеве, наша фабрика нуди универзалну спојницу за екстремне услове са витонским (ФКМ) заптивкама отпорним на хемикалије, лавиринтски штит од нерђајућег челика и шупљину за масноћу која се може очистити и која омогућава испирање загађивача. Поред тога, нудимо додатак за покривање пртљажника који се уклапа преко целог универзалног спојног зглоба, нудећи додатну баријеру. Ове надоградње повећавају заштиту за још 70% у агресивном окружењу. Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитед да бисте утврдили који ниво заштите одговара вашој апликацији.

Питање 4: Како се цена заштићене универзалне спојнице може поредити са дугорочним уштедама услед смањеног времена застоја?

Одговор: Премијум заштићена универзална спојница обично кошта 30% до 50% више унапред од основне незаштићене јединице. Међутим, обрачун укупних трошкова власништва у великој мери фаворизује заштиту. На пример, незаштићена универзална спојница може захтевати замену сваких 6 месеци (кошта 150 УСД плус 500 УСД рада и застоја). За 3 године, то је 3.900 УСД. Заштићена универзална спојница која кошта 225 УСД може трајати 3 године или више уз правилно одржавање, уштедећи 3,675 УСД плус избегавање три непланирана искључивања. Купци наше фабрике доследно пријављују периоде враћања од 4 до 6 месеци за надоградњу на нашу заштићену серију универзалне спојнице.

Питање 5: Може ли накнадна уградња бољих заптивки на постојећу универзалну спојницу побољшати заштиту лежајева или је потребна нова јединица?

Одговор: Надоградња је могућа, али ограничена. Неки комплети заптивки за накнадно тржиште могу заменити истрошене заптивке, али чашица лежаја и попречне површине могу већ имати обрасце хабања који угрожавају контакт заптивке. За најбоље резултате препоручује се нова фабрички пројектована универзална спојница јер наша фабрика дизајнира цео систем заштите лежајева као холистичку целину: завршна обрада површине, геометрија жлеба заптивке и поравнање пролаза за маст су оптимизовани заједно. Међутим, за мање хабање, наша фабрика нуди услугу замене заптивки која укључује поновно полирање површине осовине. Ово може вратити 70% првобитне заштите. За критичне примене, саветујемо куповину нове Раидафон универзалне спојнице са нашом најновијом четворостепеном технологијом заптивања како би се осигурала максимална поузданост.

Закључак: Дајте приоритет заштити лежајева за поузданост универзалне спојнице и уштеду

Заштита лежајева није луксуз; то је кључна детерминанта дуговечности универзалне спојнице, оперативне безбедности и трошкова животног циклуса. Као што смо истражили, незаштићени лежајеви брзо постају жртве контаминације, корозије и губитка мазива, што доводи до непланираних застоја, оштећења секундарне опреме и надуваних буџета за одржавање. Насупрот томе, универзална спојница пројектована са вишестепеним заптивачем, прецизном завршном обрадом површине и правилним управљањем подмазивањем пружа хиљаде сати поузданог преноса обртног момента чак и у тешким пољопривредним и индустријским окружењима. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша фабрика је уградила заштиту лежајева у сваку линију производа, од наше стандардне пољопривредне серије до наших рударских спојница за екстремне услове. Наше дизајне подржавамо документованим подацима тестирања, теренским студијама случаја и свеобухватном гаранцијом.

Немојте чекати да квар лежаја заустави вашу производњу. Процените свој тренутни инвентар универзалне спојнице и идентификујте све јединице којима недостају напредне заптивке или премази отпорни на корозију. Надоградите на нашу заштићену серију Универсал Цоуплинг и искусите разлику у времену непрекидног рада и безбрижности.Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитед данасда затражите бесплатну проверу заштите лежајева за вашу опрему. Наш инжењерски тим ће анализирати ваше радне услове и препоручити оптималну конфигурацију универзалне спојнице, укључујући материјал заптивке, распоред подмазивања и опциону додатну опрему. Свака поруџбина укључује детаљан водич за одржавање и директну техничку подршку.Инвестирајте у заштиту лежајева сада—обезбедите своју поузданост погона у годинама које долазе. Затражите понуду или процену узорка у Раидафон Тецхнологи Гроуп Цо., Лимитед, вашем партнеру у прецизном преносу енергије.
