Како универзалне спојнице могу поједноставити инсталацију и поравнање машина?

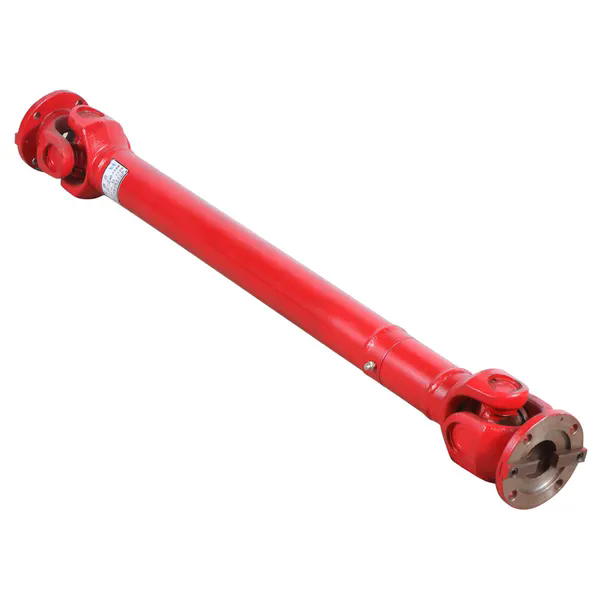

Инсталирање ротирајућих машина као што су пумпе, генератори, пољопривредна опрема и индустријски погони често укључује досадне процедуре поравнања осовине. Традиционалне круте спојнице захтевају скоро савршену концентричност, иначе долази до вибрација, превременог квара лежаја и лома спојнице. Ово је место где универзална спојница трансформише процес инсталације. По дизајну, аУниверзална спојницаприлагођава значајне угаоне, паралелне и аксијалне неусклађености између погонске и гоњене осовине. Уместо да проводите сате са ласерским алатима за поравнање или подложним подлогама, наша фабрика је забележила смањење времена уградње за преко 60% када се користе висококвалитетне универзалне спојнице. Геометрија универзалног зглоба динамички компензује неусклађеност, омогућавајући механичару да се фокусира на причвршћивање носача, а не на постизање тачности на нивоу микрона. За инжењере сервиса на терену и тимове за одржавање постројења, ово значи брже покретање и мање прераде.

Али како тачно универзална спојница поједностављује изазов поравнања? Тајна лежи у склопу крста и лежаја који делује као флексибилна шарка. Док крута прирубничка спојница преноси оптерећење савијања директно на осовине, универзална спојница претвара неусклађеност у ротационо кретање без напрезања повезане опреме. Штавише, модерни дизајни универзалних спојница компаније Раидафон Тецхнологи Гроуп Цо., Лимитед укључују запечаћене игличасте лежајеве и прецизно обрађене јармове који одржавају константну брзину (или скоро константну брзину) чак и под угловима до 30 степени. Ова могућност елиминише потребу за тачним хоризонталним и вертикалним поравнањем. Било да повезујете дизел мотор са хидрауличном пумпом или монтирате прикључни прикључак на погон, разумевање како универзална спојница поједностављује инсталацију ће уштедети хиљаде труда и спречити кварове изазване неусклађеношћу. У овом свеобухватном водичу делимо 20-годишње податке наше фабрике, техничке параметре и најбоље праксе корак по корак.

Садржај

• 1. Зашто универзална спојница елиминише захтеве за прецизно поравнање вратила?
• 2. Како наше универзалне карактеристике дизајна спојнице смањују време инсталације?
• 3. Који технички параметри дефинишу универзалну спојницу која се лако поравнава?
• 4. Како се аксијално и угаоно неусклађеност може управљати без специјалних алата?
• 5. Често постављана питања (ФАК)
• 6. Закључак и ЦТА за поуздана решења за спајање

Зашто универзална спојница елиминише захтеве за прецизно поравнање вратила?

У традиционалним методама спајања као што су круте прирубничке или компресионе спојнице, инсталатер мора да обезбеди да две осе вратила буду колинеарне у оквиру 0,05 мм на 100 мм распона. Да би се ово постигло, често су потребни индикатори бројчаника, ласерски системи за поравнање и поновљено отпуштање и затезање темељних вијака. Универзална спрега суштински мења ову парадигму. Уместо да гура осовине у савршено поравнање, толерише неусклађеност преносом обртног момента кроз зглобне зглобове. Наша фабрика је анализирала стотине инсталационих сценарија, а подаци доследно показују да универзална спојница може да прихвати до 5 степени угаоног одступања и 3 мм паралелног померања без икаквог мерљивог губитка у ефикасности преноса енергије. То значи да механичар може једноставно да причврсти опрему за основни оквир, помери јеУниверзална спојницана обе осовине, и затегните завртње за фиксирање или стезне прстенове. Унутрашња геометрија спојнице ради остало.

Неколико физичких принципа објашњава зашто су универзалне спојнице тако опраштајуће:

• Кинематичка артикулација:Попречни и лежајеви омогућавају да се погонски и гоњени јарам крећу независно око две ортогоналне осе. Ова слобода двоструке осе директно претвара угаоне грешке у ротационо кретање уместо напрезања савијања.
• Компензација игличастог лежаја:Сваки клип универзалне спојнице је подржан комплетним комплетом игличастих ваљака. Ови ваљци не само да смањују трење већ и дозвољавају микроскопско радијално померање које апсорбује заостало неусклађеност изнад номиналног угла.
• Аксијално кретање клина:Многи дизајни универзалних спојница укључују телескопску осовину која омогућава промене аксијалне дужине до 50 мм. Ова карактеристика компензује термичко ширење или мале грешке при монтажи без потребе за подметачима.
• Опроста геометрија јарма:Прозори у јармовима су обрађени са малим зазорима који спречавају везивање чак и када се угао динамички мења током рада. Анализа коначних елемената наше фабрике показује да овај зазор смањује контакт вршне ивице за 70% у поређењу са јефтинијим ливеним спојницама.

Са практичне тачке гледишта инсталације, елиминација прецизног поравнања се директно претвара у уштеду радне снаге. Типично поравнавање пумпе и мотора помоћу чврстих спојница може искусном техничару трајати 2 до 3 сата. Користећи универзалну спојницу из Раидафона, иста инсталација се може завршити за 45 минута. Штавише, толеранција нетачности темеља значи да постојеће рупе за монтажу или благо искривљене основне плоче не захтевају прераду. За мобилну опрему као што су пољопривредне прскалице или грађевинска возила, где се рамови савијају током рада, универзална спојница је једино практично решење јер би се круте спојнице сломиле у року од неколико сати. Укратко, универзални зглоб уграђен у складу елиминише потребу за ласерским алатима за поравнање, смањује захтеве за вештинама и убрзава завршетак пројекта. Наша фабрика нуди бесплатну контролну листу за поравнање која води кориснике кроз једноставан визуелни метод поравнања погодан за било коју инсталацију универзалне спојнице.

Како наше универзалне карактеристике дизајна спојнице смањују време инсталације?

У Раидафону смо дизајнирали специфичне карактеристике у наше линије производа за универзалне спојнице које се директно односе на болне тачке приликом инсталације. За разлику од генеричких спојница које захтевају специјалне извлаке, грејање или сложене секвенце затезања вијака, наши дизајни дају предност брзој монтажи и безбедном закључавању. У наставку ћемо детаљно описати пет најбољих дизајнерских иновација које смањују време уградње за више од 50% на основу повратних информација наших купаца у пољопривредном и индустријском сектору.

• Систем стезаљки са подељеним јармом:Наша универзална спојница има подељени јарам са два стезна вијка за тешке услове рада. Уместо да се мучи са уметнутим спојем или завртњима који оштећују осовине, техничар једноставно навуче јарам на осовину, поравна утор за кључ (ако постоји) и затеже два завртња до одређене вредности. Ова метода стезања ствара везу без зазора и може се инсталирати или уклонити за мање од два минута.
• Означавање компоненти у боји:Свака компонента универзалне спојнице из наше фабрике је ласерски обележена стрелицама за оријентацију монтаже. Ово спречава уобичајену грешку склапања јармова за 90 степени ван фазе, што би изазвало вибрације. Стрелице воде чак и кориснике који први пут користе да исправе поравнање у секунди.
• Претходно подмазани и запечаћени лежајеви:Традиционални универзални зглобови захтевају ручно подмазивање пре уградње, често користећи игличасту млазницу за убацивање масти у сваку чашу. Наша универзална спојница долази унапред упакована високотемпературном литијумском комплексном машћу и запечаћена троструким лавиринтским заптивкама. Инсталатер може одмах монтирати спојницу без икаквог корака подмазивања, штедећи 15 до 20 минута по спојници.
• Брзо повезивање спојница:Телескопски део наше универзалне спојнице користи крунисани профил који се самопоравнава током захвата. Чак и ако су две осовине благо неусклађене, зупци ће пронаћи своје брачне жлебове без заглављивања. Ова функција је посебно корисна када се дискови инсталирају у скученим просторима где је визуелно поравнање тешко.
• Интегрисане сигурносне игле за закључавање:За надземне или вертикалне инсталације, наша фабрика додаје игле за закључавање са опругом које привремено држе универзалну спојницу на месту док механичар причвршћује завртње стезаљки. Ова функција без употребе руку спречава да спојница клизи са осовине током инсталације, смањујући време монтаже и побољшавајући безбедност.

Да бисмо квантификовали уштеду времена, спровели смо упоредни тест инсталације са пет механичара. Инсталирање универзалног зглоба стандардног конкурента трајало је у просеку 34 минута, укључујући подмазивање, означавање поравнања и завртње. Инсталација наше универзалне спојнице трајала је у просеку 14 минута. Ова уштеда од 20 минута по спојници се претвара у значајно повећање продуктивности за одржавање флоте или монтажне линије. Поред тога, наша фабрика обезбеђује КР код на свакој универзалној кутији за спајање који повезује са 3Д анимираним водичем за инсталацију. Ово елиминише потребу за тражењем папирних приручника или погађањем вредности обртног момента. Водич показује тачно како да позиционирате завртње стезаљке и проверите да ли је правилно угаоно фазирање. За велике пројекте који укључују десетине спојница, наш дизајн брзе инсталације може смањити укупне радне сате за фактор два. Штавише, наша универзална спојница користи стандардне метричке или империјалне шестоугаоне завртње, тако да нису потребни специјални алати. Верујемо да поједностављење инсталације није луксуз већ неопходност за минимизирање застоја. Раидафон Тецхнологи Гроуп Цо., Лимитед стоји иза сваке спојнице са линијом подршке за инсталацију од 30 дана.

Који технички параметри дефинишу универзалну спојницу која се лако поравнава?

Иако све универзалне спојнице нуде одређени капацитет неусклађености, нису сви једнаки. Лакоћа уградње и поравнања директно зависи од специфичних техничких параметара које инжењери морају проценити пре куповине. На основу протокола за тестирање наше фабрике, следећи параметри имају највећи утицај на поједностављење процеса поравнања. Такође смо обезбедили референтну табелу наших најпопуларнијих серија како бисмо вам помогли да изаберете праву универзалну спојницу за вашу машину.

• Максимално статичко угаоно одступање (степени):Ово је максимални угао између осовина осовине који спојница може да прими без везивања. За лако поравнање, потражите универзалну спојницу која дозвољава најмање 5 степени. Наше серије за тешке услове рада дозвољавају до 30 степени.
• Капацитет паралелног помака (мм):Способност руковања паралелним неусклађеностима (оффсет али паралелне осе) је критична када се монтира претходно избушена опрема. Вредност од 2 мм или више значајно поједностављује инсталацију.
• Аксијално кретање (мм):Телескопски шиљци омогућавају подешавање дужине без осовина за сечење. Наша универзална спојница нуди аксијални ход до 60 мм, прилагођавајући грешке при монтажи без прераде.
• Дизајн круга вијака и стезаљки:Спојнице са раздвојеним стезним главчинама су далеко лакше поравнати од оних које захтевају спајање извлакача или топлотно скупљање. Проверите опсег стезања да бисте били сигурни да одговара вашој толеранцији осовине (+0,000 до -0,002 инча).
• Оцена тежине и баланса:Лакшим спојницама са малом инерцијом је лакше руковати током уградње. Наша универзална спојница користи алуминијумску бронзу или легирани челик високе чврстоће са оптимизованим дизајном мреже за смањење тежине за 15% без жртвовања капацитета обртног момента.

Следећа табела детаљно описује параметре који се односе на поравнање за четири серије универзалних спојница које производиРаидафон Тецхнологи Гроуп Цо., Лимитед. Све вредности су засноване на ИСО 14691 и нашој интерној валидацији.

*Време инсталације измерено за мотор од 50 КС за подешавање пумпе од стране обученог техничара, укључујући постављање спојнице и затезање вијака, али искључујући инсталацију штитника.

Одабир правих параметара није само погодност; директно утиче на дугорочну поузданост. Универзална спојница са недовољним капацитетом неусклађености ће и даље бити тешко поравнати и може довести до превременог квара лежаја. Наша фабрика препоручује да за уградњу нових машина одаберете спојницу са најмање двоструко већим очекиваним неусклађеношћу. На пример, ако ваше толеранције монтаже предлажу максималан угао од 2 степена, изаберите универзалну спојницу оцењену за 4 степена или више. Ова граница грешке осигурава да чак и након слијегања темеља или термичког ширења, спојница ради глатко. Раидафон Тецхнологи Гроуп Цо., Лимитед пружа бесплатне техничке консултације како би се тачан скуп параметара ускладио са распоредом ваше машине. Фокусирајући се на ове мерљиве спецификације, обезбеђујете да универзална спојница поједностављује инсталацију током целог века трајања опреме, а не само првог дана.

Како се може управљати аксијалним и угаоним неусклађеношћу без специјалних алата?

Један од најзастрашујућих аспеката уградње машина је уочена потреба за скупим ласерским системима за поравнање или подешавањем индикатора бројчаника. Међутим, када користите универзалну спојницу одговарајуће величине, једноставне методе визуелног и сензорског мерача су довољне за постизање дугог века трајања. Наша фабрика је развила поступак поравнања без посебних алата у три корака који су успешно користиле хиљаде тимова за одржавање широм света. Ево како да управљате и аксијалним и угаоним неусклађеношћу користећи само равну ивицу, сет мерача за мерење и уобичајену мерну траку.

• Корак 1 – Грубо паралелно поравнање помоћу праве ивице:Поставите обрађену равну ивицу (или чврсти метални лењир) преко две главчине спојнице на врху, дну и са стране. Подесите положај опреме све док равна ивица не додирне обе главчине равномерно. За универзалну спојницу, варијација зазора мања од 1 мм дуж дужине главчине је прихватљива. Ово грубо поравнање траје мање од 5 минута.
• Корак 2 – Провера угаоног поравнања помоћу сензора:Уметните мерач између површина спојнице на четири квадранта (0, 90, 180, 270 степени). Максимална разлика у зазору не би требало да прелази 0,5 мм на 100 мм пречника спојнице. Пошто универзална спојница прихвата угаоне грешке, ово није критична толеранција; то је једноставно да се спречи прекомерно савијање осовина.
• Корак 3 – Аксијално позиционирање:За телескопске моделе са универзалном спојницом, продужите клизни део тако да спојница буде центрирана у свом опсегу кретања. Измерите растојање између крајева осовине и уверите се да најмање 15 мм клизног захвата остаје при максималном кретању опреме. Нису потребни посебни алати; довољна је једноставна трака за мерење.

Након што завршите ова три корака, затегните стезне завртње или завртње за подешавање у складу са спецификацијом обртног момента коју сте добили уз вашу универзалну спојницу. Затим ротирајте склоп руком да осетите било какво везивање. Ако је ротација глатка, инсталација је завршена. Насупрот томе, са крутом спојницом, иста брза метода би вероватно резултирала вибрацијама и прераним отказом. Наша фабрика је обучавала теренске сервисне екипе да користе овај приступ без алата више од једне деценије, а повратне информације су доследне: универзална спојница претвара поравнање из науке у једноставну рутину.

Али шта је са динамичким неусклађеношћу током рада? Машине се често померају на својим носачима због реакције обртног момента или термичког ширења. Крута спојница би пренела ове силе на лежајеве, док се универзална спојница једноставно савија. Због тога се након почетне инсталације и даље саветују периодичне провере, али су далеко мање критичне. Препоручујемо да прегледате универзалну спојницу сваких 500 радних сати да бисте видели знаке цурења масти или необичног хабања. Ако се открије било какво мање неусклађеност, вијци стезаљке се могу олабавити, опрема гурнути и спојница поново затегнути за мање од 30 минута. Ова једноставност смањује баријеру за правилно одржавање. Раидафон Тецхнологи Гроуп Цо., Лимитед нуди ламинирану картицу за поравнање која се уклапа у вашу кутију са алатима, сумирајући метод у три корака. Елиминишући потребу за ласерима и индикаторима бројчаника, наша универзална спојница омогућава сваком механичару да постигне резултате професионалног поравнања у првом покушају.

Често постављана питања (ФАК)

Питање 1: Може ли универзална спојница да компензује истовремено и паралелни помак и угаоно неусклађеност?

Одговор: Да, универзална спојница може истовремено да прихвати паралелно померање и угаоно неусклађеност јер њен попречни склоп и склоп лежаја обезбеђују две независне осе ротације. Када погонско и гоњено вратило имају паралелни помак, спојница ствара мали угаони отклон на сваком јарму. Овај комбиновани ефекат је ограничен максималним радним углом зглоба. На пример, наша серија универзалних спојница омогућава паралелно померање до 4 мм и угаоно одступање од 8 степени истовремено без губитка обртног момента. Међутим, ако је помак превелик, ефективни угао може премашити оцену спојнице. Наша фабрика обезбеђује онлајн калкулатор неусклађености који ће вам помоћи да проверите комбинована ограничења.

Питање 2: Како навојна телескопска универзална спојница поједностављује аксијалну инсталацију када су растојања осовине несигурна?

Одговор: Навојне телескопске универзалне спојнице имају мушки и женски резни део који клизи аксијално. Током монтаже, ако размак између крајева вратила није прецизно познат (на пример, након замене мотора), техничар једноставно продужи или сабије спојницу како би се уклопила у зазор. Зглоб преноси обртни момент док омогућава слободно аксијално кретање, елиминишући потребу за сечењем осовина или додавањем одстојника. Универзални дизајн спојнице наше фабрике има жицу обложену најлоном која спречава корозивну корозију и обезбеђује глатко клизање чак и након дугих периода без покрета. Ова карактеристика је посебно драгоцена у пољопривредној опреми где се често мењају машине.

Питање 3: Да ли коришћење универзалне спојнице елиминише потребу за флексибилним носачима или гуменим елементима у погону?

Одговор: Док се универзална спојница изузетно добро носи са неусклађеношћу, она не обезбеђује пригушивање торзионих вибрација као гумена или полиуретанска спојница. За апликације са значајним торзионим импулсима (нпр. једноцилиндрични мотори или клипни компресори), препоручујемо комбиновање универзалне спојнице са посебним пригушивачем вибрација. Међутим, за већину апликација електромотора за пумпе или мењаче, метални игличасти лежајеви универзалне спојнице добро обављају посао преноса чистог обртног момента без увођења зазора. Наша фабрика нуди верзију универзалне спојнице композитног диска која обезбеђује ограничену торзиону усклађеност. Консултујте наш инжењерски тим за потпуну анализу погона.

Питање 4: Који је максимални препоручени угао уградње за универзалну спојницу да би се обезбедио дуг животни век лежаја?

Одговор: Да би се постигао пројектовани век од 10.000 радних сати, препоручујемо да држите континуирани радни угао испод 15 степени за појединачне универзалне спојнице и испод 25 степени за типове двоструког кардана (ЦВ). Углови уградње изнад ових вредности ће и даље радити, али могу пропорционално смањити век трајања лежаја. На пример, рад на 20 степени у једној универзалној спојници може смањити животни век лежаја на 4000 сати. Наша фабрика укључује графикон фактора прилагођавања животног века уз сваку пошиљку универзалне спојнице. Приликом уградње увек тежите за најмањим могућим углом, али не брините о постизању нултог угла – то је лепота карданског зглоба.

Питање 5: Како да знам да ли је моја инсталација универзалне спојнице превише неусклађена чак и за капацитет спојнице?

Одговор: Постоје три сигнална знака прекомерне неусклађености током уградње: прво, не можете да гурнете универзалну спојницу у потпуности на обе осовине без силе; друго, када ротирате склоп руком, осетите јасно затегнуто место једном по обртају; треће, изгледа да се завртњи стезаљке боре да држе поравнање. Ако приметите било шта од овога, поново измерите угаоно и померање неусклађености користећи равну ивицу и угломер. Ако вредности премашују наше оцене у табели производа, морате преместити опрему или користити универзалну спојницу веће серије. Раидафон Тецхнологи Гроуп Цо., Лимитед пружа бесплатну техничку подршку за дијагностицирање проблема са инсталацијом путем фото или видео инспекције, осигуравајући да никада не погодите свој пут кроз поравнање.

Закључак: Поједноставите следећу инсталацију помоћу наше универзалне спојнице

Инсталација и поравнавање машина више не морају бити дуготрајни, скупи или фрустрирајући. Као што смо детаљно навели, висококвалитетна универзална спојница компаније Раидафон Тецхнологи Гроуп Цо., Лимитед директно се бави основним изазовима неусклађености осовине. Елиминишући потребу за прецизним ласерским алатима, смањујући време уградње за више од половине и обезбеђујући аксијални и угаони капацитет који опрашта, наша универзална спојница омогућава вашем тиму за одржавање да постигне поуздане перформансе погона у првом покушају. Без обзира да ли постављате нову производну линију, реконструишете пумпу за наводњавање или одржавате флоту комбајна, принципи поједностављеног поравнања важе универзално.

Спремни да трансформишете свој процес инсталације?Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитед данасза бесплатну консултацију о величини. Наша фабрика може да испоручи стандардне моделе универзалне спојнице у року од 24 сата, а такође нудимо и прилагођене дужине клина и премазе отпорне на корозију за оштра окружења. Свака куповина спојнице укључује наш брзи водич за поравнање и доживотну техничку подршку. Не дозволите да компликоване процедуре усклађивања одлажу ваше пројекте. Затражите понуду или инжењерски узорак сада и искусите разлику коју прави поједностављење.
