Како спирални прецизни зупчаници смањују буку и вибрације?

Замислите да стојите поред индустријског мењача велике брзине који ради на 3.000 обртаја у минути. Ако садржи зупчанике правог сечења, звук је јасно, високо цвиљење—скоро врисак—који може бити физички непријатан. Ова бука није само сметња; то је звучни знак удара, трења и вибрација који сигнализира губитак енергије и потенцијално хабање. Сада замислите исти мењач опремљен са спиралним прецизним зупчаницима. Звук постаје глатко, пригушено зујање - скоро шапат. Ова драматична разлика је резултат фундаменталне геометријске разлике између начина на који спирални зупчаници и цилиндрични зупчаници преносе снагу. АтРаидафон Тецхнологи Гроуп Цо., Лимитед, наша фабрика се бави производњомПрецисион Геарпроизводе више од две деценије, и видели смо како је прелазак са спиралне на спиралну геометрију трансформисао индустрију из аутомобилске у ваздухопловну. Овај чланак ће сецирати инжењерске принципе који омогућавају спиралним прецизним зупчаницима да смање буку и вибрације, превазилазећи једноставне описе да би истражили физику контакта зуба, математику односа преклапања и прецизност производње која је потребна за остваривање ових предности.

Бука и вибрације које стварају зупчасти парови су резултат две примарне механичке појаве: побуђивања при удару у тренутку захватања зуба и периодичне варијације у крутости мреже када зупци улазе и излазе из контакта. Зупчаници са цилиндричним зупцима, са зупцима који се истовремено захватају по целој ширини лица, стварају изненадно, импулсивно оптерећење које генерише високофреквентне вибрације и буку. Насупрот томе, спирални прецизни зупчаници имају зупце који су исечени под углом у односу на осу зупчаника. Овај угао доводи до тога да захватање зуба буде прогресивно – котрљајући, клизни контакт који почиње на једном крају зуба и креће се по ширини лица. Ово прогресивно ангажовање елиминише ефекат „ударања” истовременог контакта, драматично смањујући силе удара које стварају буку. У наредним одељцима ћемо детаљно испитати овај феномен, квантификујући предности кроз кључне параметре као што су контактни однос и попречно преклапање, и истражујући напредне технике производње које обезбеђују да се ове теоријске предности остваре у пракси.

Садржај

• 1. Шта су спирални прецизни зупчаници?
• 2. Зашто прогресивно захватање зуба смањује буку од удара?
• 3. Како виши однос преклапања омогућава глатки пренос обртног момента?
• 4. Како прецизност производње минимизира побуђивање вибрација?
• 5. Како одабир материјала и површински третмани побољшавају пригушивање?
• Често постављана питања (ФАК)
• Закључак

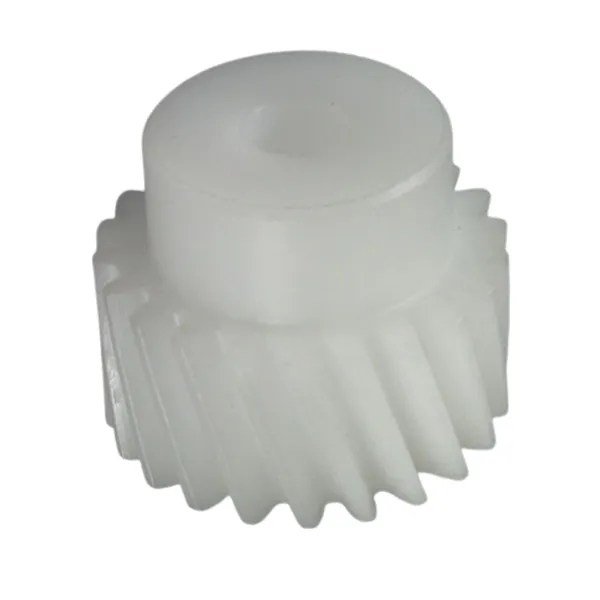

Шта су спирални прецизни зупчаници?

Да бисмо разумели како спирални прецизни зупчаници постижу своје супериорне карактеристике буке и вибрација, прво морамо успоставити јасну слику о томе шта су и по чему се разликују од других типова зупчаника. Замислите стандардни зупчаник - зупци су равни и паралелни са осом ротације зупчаника. Када се два зупчаника споје, зупци се захвате дуж линије која се протеже преко целе ширине лица оба зупчаника истовремено. Ово је "линијски контакт" који се јавља нагло, са пуним оптерећењем које се примењује у тренутку када пар зуба улази у мрежицу. Сада замислите да узмете тај зупчаник и исечете његове зубе под углом у односу на осу, као навоје на завртњу. Ово је спирални зупчаник. Зупци под углом стварају потпуно другачију динамику захвата: уместо да се пуна линија контакта појави изненада, контактна тачка почиње на једном крају зуба и прогресивно се креће по ширини лица како се зупчаник ротира.

Угао спирале—обично у распону од 8° до 30° за већину индустријских примена—је дефинитивни геометријски параметар спиралног зупчаника. Овај угао уводи значајну инжењерску предност: прогресивно захватање зубаца смањује стопу примене оптерећења, минимизирајући ударне силе које стварају буку и вибрације. Штавише, спирални зупчаник увек има више од једног пара зуба у контакту у било ком тренутку, што распоређује оптерећење на већу површину и изглађује укупан пренос обртног момента. Ове предности су толико значајне да су спирални прецизни зупчаници постали подразумевани избор за апликације где су глаткоћа и тих рад најважнији—од аутомобилских мењача и ветротурбина до роботике и прецизних машина. У Раидафону, нашим портфолиом Прецисион Геар доминирају спирални дизајни, са угловима спирале оптимизованим кроз опсежна тестирања за сваку специфичну примену.

Међутим, спирална геометрија уводи компликацију: угаони зупци стварају аксијалну силу потиска којом се мора управљати, обично коришћењем потисних лежајева или коришћењем зупчаника са двоструким завојним (рибља кост). Ова додатна сложеност је мала цена за драматична побољшања буке, вибрација и носивости. Наша фабрика је развила власничке дизајне лежајева и конфигурације кућишта које ефикасно управљају овим потисним оптерећењем, осигуравајући да наши спирални прецизни зупчаници испоручују своје предности без угрожавања поузданости система. У следећем одељку ћемо погледати „успорено” захватање зубаца, упоређујући динамику удара цилиндричних и спиралних зупчаника да бисмо разумели порекло њихових знакова буке.

Зашто прогресивно захватање зуба смањује буку од удара?

Да бисмо ценили ефекат смањења буке спиралних зупчаника, прво морамо разумети механизам који ствара буку у зупчаницима са цилиндричним зупчаницима. Замислите да се два зупчаника спајају великом брзином. Како се зупчаници окрећу, пар зубаца се приближава захвату. У тренутку када водеће ивице дођу у контакт, цела ширина лица пара зубаца се изненада оптерећује. Ово ствара оштру, импулсивну силу која се шири кроз тело зупчаника до носеће структуре. Импулс побуђује широк спектар фреквенција вибрација, од којих многе спадају у звучни опсег. Ово је извор карактеристичног "цвиљења" зупчаника - то је, у ствари, звук метала који удара у метал, који се понавља хиљадама пута у минути. Енергија овог удара такође доприноси хабању, удубљењима и замору, смањујући радни век пара зупчаника.

Сада замислите пар спиралних прецизних зупчаника у успореном снимку. Захватање зуба не почиње изненадним контактом линије, већ додиром тачке на једном углу зуба. Како се зупчаник ротира, ова контактна тачка се помера дијагонално по ширини лица, пратећи путању од предње до задње ивице. Ово је процес „промјењивог ангажмана“ умјесто „ангажовања утицаја“. Оптерећење се примењује постепено током трајања циклуса ангажовања, а не тренутно. Ова постепена примена оптерећења значајно смањује вршну силу која се преноси на тело зупчаника, што заузврат смањује амплитуду вибрација и резултујућу буку. Наша фабрика је спровела опсежна упоредна тестирања и резултати су конзистентни: спирални прецизни зупчаник еквивалентне величине и броја зубаца обично генерише 8-12 дБ мање буке од цилиндричних зупчаника, што одговара смањењу за више од 80% перципиране гласноће.

Да бисте ово ставили у перспективу, размотрите следеће поређење кључних параметара захвата за цилиндричне и спиралне зупчанике под сличним радним условима. Ове вредности су засноване на тестирању спроведеном у нашој фабрици коришћењем стандардизоване опреме за испитивање и конзистентног скупа радних параметара (3.600 РПМ, 50 Н·м обртног момента).

Фактор динамичког оптерећења, приказан у табели, је мера колико стварно оптерећење премашује номинално оптерећење услед утицаја удара. Фактор од 1,8 за зупчанике са цилиндричним зупчаницима значи да зупци доживљавају скоро двоструко већу силу од оне која би била предвиђена једноставном статичком анализом – што је значајан допринос убрзаном хабању и замору. Смањен фактор динамичког оптерећења спиралних зупчаника објашњава зашто они не само да раде тише, већ и трају дуже. У Раидафону дизајнирамо наше спиралне Прецисион Геар производе са оптимизованим угловима спирале како бисмо минимизирали динамичка оптерећења за сваку специфичну примену. Ово није параметар који одговара свима; угао спирале који добро функционише за примену мале брзине може бити субоптималан за примену велике брзине.

Како виши однос преклапања остварује глатки пренос обртног момента?

Прогресивно ангажовање спиралних зуба је само пола приче. Други, подједнако важан фактор је концепт „односа преклапања“ или „односа контакта“, који квантификује просечан број парова зуба у контакту у било ком тренутку. Код зупчаника са цилиндричним зупчаником контактни однос је обично између 1,3 и 1,6. То значи да, у просеку, само један или један и по пар зуба деле оптерећење у датом тренутку. Како пар зуба излази из мреже и следећи пар улази, долази до кратког тренутка када број зуба у контакту опада, изазивајући флуктуацију у крутости мреже. Ова флуктуација је примарни извор вибрација у системима зупчаника - зупчаник "дрхти" док се оптерећење преноси са једног пара зубаца на други.

Насупрот томе, спирални прецизни зупчаник има много већи укупан однос контакта. То је зато што је укупан контактни однос збир попречног контактног односа (исто као код зупчаника) и односа преклапања, који је уведен углом спирале. Однос преклапања је аксијално преклапање парова зуба дуж ширине лица. За добро дизајнирани спирални зупчаник, однос преклапања је типично 1,0 или већи, што значи да је укупан контактни однос често у опсегу од 2,0 до 2,5. То значи да су у просеку два до два и по пара зуба у контакту у сваком тренутку. Оптерећење је распоређено на више зубаца, а прелазак из једног пара у други је гладак јер преклапање осигурава да улазни пар већ носи одређено оптерећење пре него што се излазни пар одвоји. Ово преклапање елиминише цикличну варијацију у крутости мреже која је примарни извор вибрација у зупчаницима.

Да бисте визуелизовали разлику, замислите да носите тежак предмет једном руком у односу на две руке. Једном руком, оптерећење је концентрисано, а свака промена у држању је узнемирујућа. Са две руке, оптерећење се дели, а прелаз је гладак. Исти принцип важи и за зупце зупчаника. Већи контактни однос спиралних прецизних зупчаника резултира глаткијим преносом обртног момента са нижим амплитудама вибрација. Ово је посебно важно у апликацијама при великим брзинама где чак и мале флуктуације обртног момента могу изазвати резонанције у носећој конструкцији, што доводи до буке и потенцијалних оштећења. Наша фабрика је развила власнички алгоритам за оптимизацију профила зуба који максимизира контактни однос за дати угао спирале и ширину лица, осигуравајући да наши Прецисион Геар производи испоручују најглаткији могући пренос снаге.

Смањење варијације крутости мреже, приказано у последњем реду табеле, је кључни индикатор вибрационог потенцијала. Скоро константна чврстоћа мреже спиралног прецизног зупчаника значи да пар зупчаника делује скоро као чврста спојница, преносећи снагу глатко и тихо. Због тога су спирални зупчаници пожељан избор за апликације које захтевају високу прецизност и ниску буку, као што су медицинска опрема за снимање, ваздухопловни актуатори и врхунски аутомобилски мењачи. У Раидафон Тецхнологи Гроуп Цо., Лимитед, поносимо се производњом Прецисион Геар производа који доследно постижу контактне односе од 2,4 или више, обезбеђујући да наши купци имају користи од најглађег могућег преноса снаге.

Како прецизност производње минимизира узбуђење вибрација?

Теоријске предности спиралне геометрије – прогресивно захватање и висок однос преклапања – могу се у потпуности реализовати само ако су зупчаници произведени са изузетном прецизношћу. У ствари, грешке у производњи често су примарни извор буке и вибрација у системима зупчаника, чак и када је геометрија теоретски савршена. Прецизни зупчаник са спиралним зупчаницима са малом грешком у нагибу зубаца, избочењем у отвору или девијацијом профила ствараће вибрације без обзира на угао завојнице. У нашој фабрици, уложили смо много у најновије технологије производње и инспекције зупчаника како бисмо осигурали да сваки Прецисион Геар који производимо испуњава најстроже толеранције. Овај одељак ће истражити критичне производне параметре који одређују перформансе буке и вибрација зупчаника и како их контролишемо.

Најкритичнији параметар је тачност профила зуба. Теоријски еволвентни профил зуба зупчаника је математички савршена крива која обезбеђује константан однос брзина. У стварности, сваки зупчаник има одређено одступање од идеалног профила, што се може измерити помоћу машине за преглед зупчаника. Ово одступање генерише грешку преноса—разлику између стварног и теоретског положаја излазног вратила. Грешка у преносу је основни извор вибрација у паровима зупчаника: како се зупчаник ротира, променљиви контакт зубаца узрокује да се излазно вратило лагано убрзава и успорава, стварајући силе убрзања које побуђују вибрације. Наша фабрика користи високо прецизне ЦНЦ машине за брушење зупчаника које могу постићи одступања профила мања од 5 микрометара (µм), што је неопходно за апликације велике брзине и ниске буке.

Још један критичан фактор је тачност нагиба зуба. Ако размак између зуба није савршено равномеран, пар зупчаника ће доживети циклично „муцање“ док се окреће, стварајући буку на фреквенцији мешања зуба и њеним хармоницима. Наш процес млевења је контролисан како би се осигурало да кумулативна грешка нагиба током пуног обртања буде мања од 10 µм. Слично томе, отпуштање отвора зупчаника – ексцентрицитет центра зупчаника у односу на његову осу ротације – може изазвати вибрацију једном по обртају коју је посебно тешко филтрирати. Контролишемо отпуштање отвора до 5 µм за наше високо прецизне зупчанике. Следећа табела приказује типичне производне толеранције које одржавамо за наше производе Прецисион Геар, заједно са утицајем прекорачења ових толеранција на буку и вибрације.

Осим ових геометријских толеранција, површина зубаца зупчаника је подједнако важна. Груба површина, чак и ако је геометријски прецизна, ће генерисати буку изазвану трењем и микро-питтинг. Наш процес брушења је праћен кораком суперфиниширања, који смањује храпавост површине на испод 0,4 µм Ра. Ово не само да смањује буку, већ и побољшава издржљивост зупчаника смањењем концентрације напрезања на површини. Такође користимо напредне технике инспекције, као што су машине за координатно мерење (ЦММ) и анализатори зупчаника, да верификујемо сваку критичну димензију пре него што се зупчаник одобри за отпрему. Ова посвећеност прецизности је оно због чега се наши производи Прецисион Геар истичу у захтевним применама.

Како избор материјала и површински третмани побољшавају пригушење?

Док су геометрија и прецизност производње примарне детерминанте буке и вибрација зупчаника, својства материјала самог зупчаника играју значајну улогу у пригушењу вибрација које се стварају. Нису сви челици једнаки када је у питању пригушивање вибрација. Капацитет пригушења материјала је његова способност да апсорбује механичку енергију и расипа је као топлоту, уместо да је преноси као вибрацију. Код зупчаника, већи капацитет пригушења смањује амплитуду вибрација које се преносе на кућиште и околну структуру, што резултира тишим радом. У Раидафон Тецхнологи Гроуп Цо., Лимитед, спровели смо опсежна истраживања о ефектима одабира материјала и термичке обраде на перформансе буке и вибрација наших Прецисион Геар производа.

Ливено гвожђе, на пример, има одличан капацитет пригушења због своје микроструктуре графита, који апсорбује енергију вибрација. Међутим, ливено гвожђе има нижу чврстоћу и отпорност на хабање од челика, што га чини неприкладним за апликације са великим оптерећењем и великом брзином. За апликације Прецисион Геар обично користимо висококвалитетне легиране челике као што су 8620, 9310 или 17ЦрНиМо6. Ови челици су карбуризовани и каљени да би се постигло тврдо кућиште отпорно на хабање уз одржавање чврстог језгра отпорног на ударце. Тврдоћа кућишта је типично 58-62 ХРЦ, док је тврдоћа језгра 30-40 ХРЦ. Ова двофазна структура обезбеђује добар баланс отпорности на хабање, чврстоћу на замор и капацитет пригушења.

Други приступ побољшању пригушења је коришћење површинских третмана. Наши Прецисион Геар производи се често подвргавају пеенингу, процесу у коме се мале честице челика или керамике пескаре на површине зубаца зупчаника. Сачмарење ствара користан слој заосталих притисака на површини, који побољшава чврстоћу на замор и такође смањује вибрације. Површинске модификације које се уносе пеначењем стварају благу "храпавост" на микроскопској скали која може деловати као пригушивач вибрација апсорбујући део вибрационе енергије. У нашем тестирању, зупчаници са ударним зупчаницима показују смањење амплитуде вибрација за 5-8% у поређењу са неокренутим зупчаницима исте геометрије и материјала, под условом да је све остало једнако.

Поред пенеринга, наша фабрика такође нуди низ специјализованих површинских премаза за наше производе Прецисион Геар. Ови премази, као што су дијамантски угљеник (ДЛЦ) или волфрам карбид, могу смањити трење и хабање, што смањује стварање високофреквентне буке. Посебно се показало да зупчаници обложени ДЛЦ-ом смањују спектар вибрационе буке до 3 дБ(А) у апликацијама великих брзина. Комбинација оптимизованог избора материјала, термичке обраде и површинске обраде је моћан приступ смањењу буке и вибрација зупчаника који допуњује геометријске предности спиралних зуба. Наш инжењерски тим може да препоручи оптималну комбинацију материјала и третмана за вашу специфичну примену, на основу захтеваног оптерећења, брзине и услова околине.

Често постављана питања (ФАК)

Питање 1: Које је типично смањење буке при преласку са цилиндричних на прецизне зупчанике са спиралним зупчаницима?

Одговор: Смањење буке зависи од специфичних радних услова, али у нашем опсежном тестирању, спирални прецизни зупчаник обично постиже смањење нивоа звучног притиска за 8-12 дБ(А) у поређењу са еквивалентним цилиндричним зупчаником. Ово одговара уоченом смањењу гласноће од 80-90 процената, пошто људско уво перципира смањење од 10 дБ као отприлике половину јачине звука. Смањење је најизраженије при већим брзинама где је ударна побуда цилиндричних зупчаника најтежа.

Питање 2: Да ли већи угао спирале увек смањује буку и вибрације?

Одговор: Не нужно. Док већи угао спирале повећава однос преклапања и изглађује захват, он такође генерише веће аксијалне силе потиска које могу изазвати додатне вибрације и захтевају робусније лежајеве. За сваку примену постоји оптимални угао спирале који балансира смањење буке са капацитетом ношења. Наш инжењерски тим у Раидафон Тецхнологи Гроуп Цо., Лимитед користи напредне алате за симулацију да би одредио оптимални угао спирале за ваше специфичне услове рада. За већину индустријских примена, угао спирале између 15° и 25° обезбеђује одличну равнотежу неометаног рада и управљивог потисног оптерећења.

Питање 3: Како модификација профила зубаца зупчаника утиче на буку спиралног прецизног зупчаника?

Одговор: Модификација профила зуба, као што је рељеф врха и оловна круна, често се примењује на спиралне зупчанике да би се компензовао еластични отклон зуба под оптерећењем. Ово спречава контакт ивица и обезбеђује да се оптерећење равномерно распоређује по површини зуба, што смањује побуду високофреквентних вибрација. Наша фабрика користи специјализовани софтвер за модификацију профила да би дизајнирао оптималне модификације зуба за сваку апликацију Прецисион Геар. Чак и мала модификација од 5-10 микрометара може имати приметан утицај на смањење буке зупчаника и продужење века трајања.

Питање 4: Која је разлика између буке зупчаника и вибрација зупчаника и зашто су оне повезане?

Одговор: Вибрација зупчаника је механичко осциловање зупчаника и његове носеће конструкције, док је бука зупчаника звучни звук који се генерише преносом тих вибрација кроз ваздух. То двоје је директно повезано: сва бука зупчаника је узрокована вибрацијама. Вибрације настају у мрежи зупчаника услед грешке у преносу, удара или трења, а затим се преносе кроз осовине зупчаника и лежајеве до кућишта, које зрачи звук. Да бисмо смањили буку зупчаника, прво морамо смањити вибрације зупчаника побољшањем глаткоће мреже.

Питање 5: Да ли се спирални прецизни зупчаници могу користити у апликацијама са великим обртним моментом и малим брзинама или су погодни само за употребу при великим брзинама?

Одговор: Завојни прецизни зупчаници су подједнако погодни за апликације са великим обртним моментом и малим брзинама као што су дизалице и транспортни погони. У овим применама, смањење буке и вибрација побољшава удобност руковаоца и смањује ризик од оштећења конструкције. Међутим, аксијалне силе потиска су и даље присутне и њима се мора управљати помоћу одговарајућих лежајева. Наша фабрика производи Прецисион Геар производе за широк спектар комбинација обртног момента и брзине, а ми можемо препоручити оптимални угао спирале и геометрију за вашу специфичну примену, било да се ради о великој брзини, великом обртном моменту или обоје.

Закључак

Смањење буке и вибрација у спиралним прецизним зупчаницима резултат је пажљиво координисане интеракције геометрије, прецизности производње и науке о материјалима. Прогресивно захватање завојних зубаца елиминише ударно ударање цилиндричних зупчаника; висок однос преклапања изглађује пренос обртног момента и смањује варијације у крутости мреже; захтевне производне толеранције минимизирају грешку у преносу; а материјал и површински третмани пригушују преостале вибрације. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша фабрика је савладала ову интеракцију током деценија искуства, производећи Прецисион Геар производе који пружају изузетну глаткоћу и тишину у најзахтевнијим апликацијама.

Ако желите да смањите буку и вибрације у вашим системима са зупчаницима, позивамо вас да се укључите са нашим тимом инжењера. Нудимо свеобухватан асортиман спиралних прецизних зупчаника, прилагођених вашим специфичним оперативним захтевима. Наша фабрика је опремљена најновијом технологијом за брушење и инспекцију зупчаника, а наши инжењери имају стручност да препоруче оптималну комбинацију дизајна, материјала и третмана за вашу примену.Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитед данасда бисте разговарали о вашим захтевима за Прецисион Геар и открили како вам можемо помоћи да постигнете тиши, глаткији и поузданији пренос снаге.
