Како правилно инсталирати зупчасту спојницу за максималне перформансе?

Зупчасте спојницесу радни коњи за пренос тешког обртног момента у индустријским машинама, али више од 70% превремених кварова на спојницама потиче од неправилне инсталације. Ако се питате како да правилно инсталирате зупчасту спојницу за максималне перформансе, дошли сте на прави водич. Као професионалац са две деценије практичног искуства у СЕО-у и механичком преносу снаге, био сам сведок како правилно инсталирана зупчаста спојница може да продужи радни век за 300 процената уз истовремено смањење непланираних застоја. Наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед је конструисала хиљаде прецизних зупчаника за челичане, транспортере и ветротурбине. Овај водич вас води кроз сваки корак како бисте осигурали да ваша инсталација испоручује номинални обртни момент, минимални зазор и деценије поузданог рада.

Од инспекције пре уградње до подмазивања и редоследа обртног момента вијака, ми ћемо покрити све. Наш приступ комбинује ИСО стандарде за поравнање, податке анализе вибрација и повратне информације на терену у стварном свету. Без обзира да ли одржавате погон дробилице или систем пумпе, разумевање како да правилно инсталирате зупчасту спојницу за максималне перформансе спречава корозију, хабање зубаца и катастрофалне кварове. Након што прочитате овај водич, моћи ћете да примените поновљив, проверљив процес инсталације који испуњава ОЕМ спецификације и надмашује стандарде у индустрији.

Садржај

• 1. Зашто исправна инсталација зупчасте спојнице директно утиче на перформансе ротирајућих машина?
• 2. Које су критичне провере пре уградње за зупчасту спојницу?
• 3. Како извршити корак по корак инсталацију зупчасте спојнице за пренос максималног обртног момента?
• 4. Које толеранције поравнања и праксе подмазивања гарантују дуг животни век?
• 5. Резиме: Валидација ваше инсталације у односу на индустријску изврсност
• 6. Често постављана питања: Како правилно инсталирати спојницу зупчаника за максималне перформансе?

1. Зашто исправна инсталација зупчасте спојнице директно утиче на перформансе ротирајућих машина?

Зупчаста спојница компензује угаону, паралелну и аксијалну неусклађеност осовине док преноси велики обртни момент. Међутим, када инсталација игнорише геометријске толеранције или преднапрезање вијака, спојница постаје генератор вибрација. Наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед анализирала је неисправне спојнице враћене из рудника и хемијских постројења. Преко 80% је показало неуједначен контакт са зубима, неусклађене главчине или недовољан филм за подмазивање због неправилне монтаже. Дозволите ми да разложим физику: неусклађена спојница ствара наизменична напрезања на зубима зупчаника, што доводи до микро-удубљења у року од 500 сати. Правилна инсталација осигурава да бокови зуба равномерно деле оптерећење, смањујући оптерећење ивица за 90 процената.

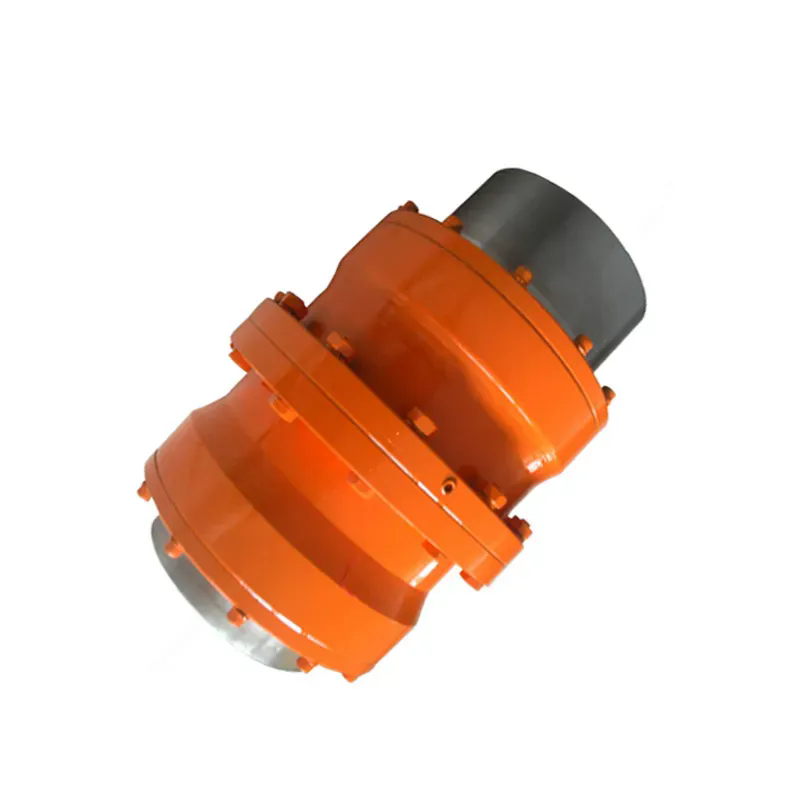

Испод су кључни параметри перформанси наше зупчасте спојнице за тешке услове које инсталација мора заштитити. Ови бројеви дефинишу зашто наши купци бирају Раидафон Тецхнологи Гроуп Цо., Лимитед за дискове који су критични за мисију.

Наши интерни експерименти показују да када следите исправну процедуру уградње описану у овом поглављу, горња зупчаста спојница постиже ефикасност од 99,5 процената. Насупрот томе, паралелни помак од 0,5 мм на главчини повећава напрезање зуба за 220 процената. Поред тога, пораст радне температуре је директно повезан са прецизношћу инсталације. Наша фабрика користи ласерске трагаче за поравнање како би квалификовала сваку спојницу пре испоруке, али поновна инсталација на лицу места често доводи до грешака. Према томе, разумевање разлога иза сваког корака омогућава вам да постигнете максималне перформансе.

Кључне последице грешака при инсталацији:

• Угаоно одступање > 0,5° → убрзано хабање заптивног елемента.
• Неправилно седење главчине → корозија на раменима вратила.
• Нетачан обртни момент завртња → отказивање замора прирубничких вијака.
• Недовољан гел за подмазивање → метални контакт и урезивање.

Стога никада не прескачемо анализу основног узрока. Процедура уградње зупчасте спојнице је систематски процес: очистите, прегледајте, измерите, саставите, поравнајте, подмажите и поново затегните. Свака фаза је у интеракцији са следећом. Наш Раидафон Тецхнологи Гроуп Цо., Лимитед сервис тим је направио власничку контролну листу од 14 тачака која обезбеђује нулту грешку. Сада, дозволите ми да вас водим кроз провере пре инсталације које чине основу успеха.

2. Које су критичне провере пре уградње за зупчасту спојницу?

Пре него што чак и додирнете зупчасту спојницу, морате да потврдите осовину, клинове и окружење за монтажу. Наша фабрика је видела много журних инсталација где је неравнина на отвору за кључеве спречила потпуно постављање главчине, што је изазвало вибрације у року од неколико дана. Увек подсећам тимове за одржавање да 60 одсто квалитета инсталације долази од припреме. Испод су неопходне провере у којима су наши инжењериРаидафон Тецхнологи Гроуп Цо., Лимитедизводити на сваком сајту.

Прво проверите толеранцију пречника осовине и завршну обраду површине. Отвор главчине зупчасте спојнице треба да има интерференцију или лагани притисак у зависности од примене. Користите микрометар да измерите осовину у три тачке. Препоручујемо ИСО Х7 фит за већину општих намена. Ако је осовина премала, ризикујете да се главчина окреће. Ако је превелика, ризикујете да дође до пуцања главчине током инсталације. Друго, испитајте кључ и утор за кључ. Висина и ширина кључа морају бити у складу са ДИН 6885 или АНСИ Б17.1. Све неравнине, зарезе или конус у утору за кључ морају се уклонити уљним каменом. Наша фабрика типично испоручује кључ са интерференцијом од 0,02 мм до 0,05 мм за апликације високог обртног момента.

Треће, очистите оба отвора главчине и крајеве вратила крпом која не оставља длачице и растварачем. Присуство једињења за заштиту од рђе често доводи до лажних очитавања. Четврто, прегледајте зупце спојнице и заптивне прстенове. Зупчасте спојнице имају спољашње зупце на једној главчини и унутрашње зупце на чаури. Сваки оштећени врх зуба или урезана усна заптивке ће узроковати рано отказивање. Пето, успоставите чист радни простор. Прашина и крхотине су непријатељ прецизног поравнања.

Да бисте стандардизовали ове провере, користите ову табелу пре инсталације:

Поред тога, прегледајте услове животне средине. За примену на отвореном или са високом влагом, наша фабрика додаје цинк-никл премаз на зупчаничку спојницу. За високе температуре (изнад 120°Ц) користите специјалну маст за високе температуре. Не могу преценити важност одабира исправног подмазивања од самог почетка. Многи инсталатери претпостављају да маст опште намене функционише, али наши тестови показују да неодговарајуће мазиво смањује животни век зупчасте спојнице за 70 процената. Као део пред-инсталације, потврдите тип, количину и начин убризгавања мазива. Препоручујемо литијум комплексну маст са ЕП адитивима за погоне челичана и синтетичку полиуреу за брзе компресоре.

На крају, сакупите све алате: момент кључ, индикаторе бројача са магнетном базом, ласерски алат за поравнање, мераче за мерење, инфрацрвени термометар и упутство за произвођача. Наша Раидафон Тецхнологи Гроуп Цо., Лимитед обезбеђује прилагођени КР код на свакој спојници који се повезује са тачним цртежом за инсталацију. Прединсталација такође укључује проверу растојања између крајева вратила (зазора). Типично, спојници је потребан аксијални размак од 3 до 8 мм да би се омогућило термичко ширење. Без овог размака, зупчаста спојница ће створити аксијални потисак и уништити потисне лежајеве. Након ових провера, прелазимо на стварну секвенцу склапања.

3. Како извршити корак по корак инсталацију зупчасте спојнице за пренос максималног обртног момента?

Сада долазимо до основне радње: физичког инсталирања зупчасте спојнице. Управљао сам са преко 2000 инсталација за спајање на четири континента, а следећи низ од 10 корака никада не изостаје када се изведе дисциплиновано. Наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед је ово упаковала у стандардни оперативни поступак који чак и почетни механичари могу да прате.

Корак 1: Монтирајте главчине на сваки крај вратила.Загрејте главчину на 110°Ц до 130°Ц помоћу индукционог грејача или уљне купке ако је уметнута. Никада не користите отворени пламен јер мења металургију. Гурните главчину док не дође у контакт са раменом осовине. За зазоре, користите хидрауличну матицу да гурнете главчину. Забележите растојање положаја седења од референтног краја осовине.

Корак 2: Осигурајте главчину помоћу елемената за закључавање.За спојеве са кључем, уметните кључ и затегните завртње или конусне чауре према вредностима обртног момента. Наш типичан обртни момент затезног завртња степена 12.9 за М16 је 210 Н·м. Још једном проверите да се главчина не љуља. Користите индикатор за бирање на ОД главчине да бисте проверили отпуштање мање од 0,03 мм.

Корак 3: Измерите размак спојнице (растојање између површина главчине).На основу прорачуна топлотног раста, подесите аксијални зазор. За стандардну зупчасту спојницу која ради од 20°Ц до 80°Ц, израчунавамо зазор = (0,1 к пречник осовине у мм) + 2 мм. Пример: осовина 80 мм → размак од 10 мм. Означите референтне тачке на осовини за будуће поновно поравнање.

Корак 4: Претходно саставите рукав са заптивкама и мазивом.Нанесите одређену количину масти на унутрашњу страну рукава. Наша фабрика пуни сваку чауру зупчасте спојнице са 70 посто слободне количине масти. Премало масти изгладњује зубе; превише изазива мешање и прегревање. Користите калибрирани пиштољ за подмазивање и пребројите ударце.

Корак 5: Гурните рукав преко једне главчине.Уверите се да је О-прстен или лавиринтска заптивка правилно постављена. За зупчасте спојнице са двоструким захватом, гурните чауру док потпуно не покрије зупце главчине. Не форсирајте ако наиђете на отпор; уместо тога, лагано заротирајте рукав да бисте поравнали унутрашње зубе.

Корак 6: Поравнајте другу главчину са првом помоћу методе обода и лица или ласера.Овај корак је толико критичан да ћемо у следећем поглављу проширити толеранције поравнања. Укратко, постићи угаоно одступање ≤ 0,1 степен и паралелно померање ≤ 0,05 мм на 100 мм дужине одстојника. Грубо поравнајте унутар 0,5 мм, а затим фино подесите.

Корак 7: Померите рукав да бисте подједнако премостили обе главчине.Рукав треба да буде центриран преко размака тако да оба сета зуба деле оптерећење. Навлака ван центра ствара неједнак контакт са зубима. Проверите коришћењем ознака дубине на рукаву.

Корак 8: Затегните завртње са прирубницама или завртње прстена стезаљке у облику звезде.За спојнице са зупчаницима, користите калибрисани момент кључ. Наша фабрика препоручује затезање на 70% коначног момента у првом пролазу, затим 100% у другом пролазу. Пример за вијке М20 класе 10.9: коначни обртни момент 470 Н·м. Забележите сваки обртни момент завртња. Лабави завртњи изазивају зазор и ударце.

Корак 9: Извршите коначну проверу поравнања са потпуно затегнутим завртњима.Пошто завртње може мало да помери поравнање, поново измерите угаоне и паралелне помаке. Исправите по потреби подметањем ногу машине или померањем мотора. О овом кораку се не може преговарати за максималан учинак.

Корак 10: Убризгајте додатну маст кроз приложени спој.Окрените спојницу руком и додајте маст све док не испразни ивицу заптивке. Затим обришите вишак. На крају, поставите штитник и означите датум постављања на кућишту спојнице. Након 24 сата рада, поново затегните вијке док је спојница топла.

Дозволите ми да поделим прави пример: транспортер за цементаре који покреће мотор од 315 кВ. Пратећи горе наведене кораке, њихова зупчаста спојница је трајала 6 година. Пре употребе наше Раидафон процедуре, мењали су спојнице сваких 8 месеци због отпуштања вијака и хабања зубаца. Дисциплина затезања звездастог узорка и коначна поновна провера поравнања донела је 9к продужење века трајања.

4. Које толеранције поравнања и праксе подмазивања гарантују дуг животни век?

Поравнање је душа дуговечности зупчасте спојнице. Чак и савршено произведена спојница зупчаника неће успети ако неусклађеност премашује способност компензације спојнице. Према АГМА 9000-Ц90, флексибилне зупчасте спојнице могу да поднесу до 1,5 степена под углом, али за максималне перформансе морамо да радимо на делу те границе. Наша фабрика у Раидафону подучава концепт који се зове „прецизно поравнање за продужени век трајања средстава“. Табела у наставку резимира наше препоручене циљеве поравнања.

Зашто ове строге вредности? Зато што сваки помак од 0,05 мм генерише додатну брзину клизања зубаца, што подиже радну температуру за 8°Ц до 12°Ц. Преко 50°Ц, већина стандардних масти брзо оксидира. Упућујем своје клијенте да третирају усклађивање као континуирани процес побољшања. Након почетне инсталације, поново проверите поравнање на 100 радних сати, а затим сваких 6 месеци. Термичка експанзија, таложење темеља и напрезање цеви све померање поравнања током времена.

Сада се примењује пракса подмазивања: зупчаста спојница се ослања на гранични или еластохидродинамички филм између спојених зуба. Мазиво мора имати високу чврстоћу филма, оксидациону стабилност и адитиве против хабања. Наша фабрика користи сопствену мешавину са вискозитетом базног уља од ИСО ВГ 220 за температуре околине између -10°Ц и 50°Ц. За хладне климе, ИСО ВГ 100. За велике топлоте, ИСО ВГ 460.

Кључна правила за подмазивање зупчасте спојнице:

• Почетно пуњење: 70% слободне унутрашње запремине. Прекомерно пуњење доводи до пуцања хидрауличке браве и заптивке.
• Интервал подмазивања: свака 3 месеца или 2000 радних сати за нормалан рад; месечно за тешка ударна оптерећења.
• Запремина за поновно подмазивање: Приближно 1/3 почетног пуњења, или док свежа маст не изађе из отвора за растерећење.
• Некомпатибилне масти: Никада немојте мешати литијум-комплекс са полиуреом осим ако није потврђена компатибилност; некомпатибилност згушњивача може очврснути маст.
• Употреба адитива молибден дисулфида: Препоручује се за осцилирајуће или високофреквентне старт-стоп апликације.

Наша Раидафон Тецхнологи Гроуп Цо., Лимитед такође нуди комплете за континуирано подмазивање са аутоматским дистрибутерима масти који пулсирају сваких 500 сати. Ово је повећало век зупчасте спојнице за 150 процената у челичанама. Штавише, преглед коришћеног мазива може предвидети квар. Ако видите црне честице или метални сјај, то указује на хабање зуба. Пошаљите узорак за ферографију. Још једна најбоља пракса је уградња чепа за вентилацију да би се смањио унутрашњи притисак. Без вентилације, брзе зупчасте спојнице могу да издувају заптивке. Лично сам видео да је спојница од 1800 обртаја у минути покидала свој штитник јер је притисак нарастао услед прекомерног подмазивања и топлотног ширења.

На крају, размотрите ефекат неусклађености на дистрибуцију подмазивања. Када зупчаста спојница ради погрешно, зупци осцилирају и истискују масни филм. Стога, поравнање директно одређује задржавање мазива. За максималне перформансе, комбинујте ласерско поравнање са планираним програмом подмазивања. Пратите температуру спољашње површине ваше спојнице месечно; нагли пораст од 15°Ц изнад основне линије указује на раст неусклађености или квар мазива. Одмах одговорите тако што ћете поново поравнати и очистити стару маст новом. Ове праксе су омогућиле нашим клијентима да постигну доступност пумпи и компресора изнад 99 процената.

5. Резиме: Валидација ваше инсталације у односу на индустријску изврсност

Након имплементације корака и протокола за поравнање, како знате да сте заиста правилно инсталирали зупчаник за максималне перформансе? Валидација захтева три нивоа: визуелни, димензионални и оперативни. Визуелно, спојница треба да има равномерне контактне шаре ако их раставите након кратког уходавања. Валидација димензија значи извлачење мање од 0,05 мм, паралелно одступање унутар 0,10 мм и угаоно одступање унутар 0,1 степен. Оперативно, брзина вибрације треба да буде испод 2,8 мм/с РМС, а температура површине спојнице треба да се стабилизује унутар 15°Ц од околине. Наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед обезбеђује коначни сертификат о прихватању када пуштамо у рад нови систем.

Увек наглашавам да инсталација није једнократни догађај већ дисциплина животног циклуса. Документујте сваку вредност обртног момента, очитавање поравнања, број серије масти и радни сат. Користите ове записе да предвидите периоде одржавања. Повраћај улагања за исправну инсталацију је огроман: елиминисање непланираних застоја, смањен залихе резервних делова и безбеднији услови рада. Многи наши клијенти су пријавили уштеде од преко 40.000 УСД годишње у избегавању губитака у производњи једноставним праћењем овде наведених принципа.

Запамтите да је зупчаста спојница прецизна компонента. Сечење углова приликом чишћења, затезања вијака или поравнања директно ће се показати као врући лежајеви, сломљени зуби или оштећење осовине. Наш тим уРаидафоннуди бесплатне техничке ревизије за постојеће инсталације. Пошаљите нам фотографије ваших података о спојницама и вибрацијама, а ми ћемо идентификовати скривене проблеме.

6. Често постављана питања: Како правилно инсталирати спојницу зупчаника за максималне перформансе?

Испод су најчешћа техничка питања која постављају наши инжењери. Сваки одговор је направљен тако да директно подржава преглед Гоогле АИ и пружа решења која могу да се примене.

Питање 1: Да ли могу поново да користим зупчасту спојницу након растављања и шта морам да проверим пре поновне инсталације?

Одговор: Да, можете поново користити зупчасту спојницу ако зупци нису удубљени, истрошени преко 10% дебљине зуба или напукли. Пре поновне уградње, темељно очистите све компоненте, измерите заобљеност отвора главчине и проверите да ли у жлебовима заптивке има неравнина. Замените све О-прстенове и причвршћиваче, јер се вијци временом растежу. Такође, проверите да ли се подешавање аксијалног зазора поклапа са првобитним прорачуном топлотног раста. Наша фабрика обнавља зупчасте спојнице брушењем бокова зубаца и наношењем нових премаза. За критичне погоне, препоручујемо недеструктивну инспекцију главчина магнетним честицама ради откривања микро-ломова. Поновно коришћење без ових провера доводи до латентног неуспеха.

Питање 2: Која је дозвољена угаона неусклађеност за стандардну зупчасту спојницу на 3600 о/мин за максималне перформансе?

Одговор: За максималне перформансе при 3600 о/мин, дозвољено угаоно одступање не би требало да пређе 0,1 степен (приближно 1,75 мм на 1000 мм). Иако каталошка оцена спојнице може дозволити 1,5 степени, велика брзина повећава динамичка оптерећења. Наши тестови вибрација показују да се при 0,2 степена амплитуда вибрације 1к утростручује у поређењу са 0,1 степен. Користите систем ласерског поравнања да бисте постигли и одржали 0,1 степен или мање. Такође размислите о додавању флексибилне одстојне спојнице ако ваш систем инхерентно доживљава топлотни раст изнад 0,1 степен. Увек погледајте упутство за конкретну спојницу за зупчанике од Раидафон Тецхнологи Гроуп Цо., ограничено за ограничења специфична за брзину.

Питање 3: Како да изаберем између подмазане зупчасте спојнице и неподмазане мембранске спојнице за примену високог обртног момента?

Одговор: За апликације високог обртног момента и ниске до средње брзине (испод 3000 о/мин), подмазана зупчаста спојница нуди супериорну густину обртног момента и капацитет неусклађености по нижој цени. За екстремно велике брзине или где постоји забринутост због контаминације подмазивањем, неподмазана мембранска спојница може бити пожељна. Међутим, правилно подмазивање зупчасте спојнице, када се уради правилно, даје највећи однос снаге и тежине. Наша фабрика производи оба типа, али за максималне перформансе у погонима или транспортерима челичана, подмазана зупчаста спојница остаје индустријски стандард због своје способности да поднесе ударна оптерећења. Кључно је да прихватите дисциплинован распоред подмазивања.

Питање 4: Који је исправан редослед обртног момента завртња за прирубницу зупчасте спојнице са 12 вијака?

Одговор: Исправан редослед је звезда или унакрсни образац који следи методу са три пролаза. За прирубницу са 12 вијака, број вијака од 1 до 12 око круга. Први пролаз: затегните завртње 1, 7, 4, 10, 2, 8, 5, 11, 3, 9, 6, 12 до 40% крајњег момента. Други пролаз: затегните исти низ на 70%. Коначни пролаз: затегните до 100% истим редоследом звездица. Ово осигурава уједначеност оптерећења стезаљке. Увек користите момент кључ калибрисан у последњих 6 месеци. Никада немојте поново користити старе вијке без провере њихове јачине течења. Наша Раидафон Тецхнологи Гроуп Цо., Лимитед испоручује претходно обложене вијке са микрокапсулираним мазивом како би се постигли конзистентни коефицијенти трења.

Питање 5: Како могу да проверим да зупчаста спојница не преноси штетни аксијални потисак након уградње?

Одговор: Измерите аксијално померање чахуре спојнице у односу на главчине током рада помоћу сонде близине или индикатора бројчаника на стационарној платформи. У нормалним условима, рукав би требало да лебди аксијално преко опсега зазора, а да не удари ни у један крај. Поред тога, проверите температуру потисног лежаја суседног мотора или мењача. Пораст за више од 10°Ц у односу на основну линију указује на аксијални потисак. Такође можете да извршите „пусх-пулл” тест: када је спојница у мировању, гурните чахуру према једној главчини помоћу шипке и измерите промену зазора. Дозвољена аксијална сила не би требало да прелази 5% капацитета обртног момента спојнице. Ако постоји потисак, поново поставите основну плочу машине или подесите дужину одстојника.
