Како препознати ране знаке хабања планетарног мењача током рада?

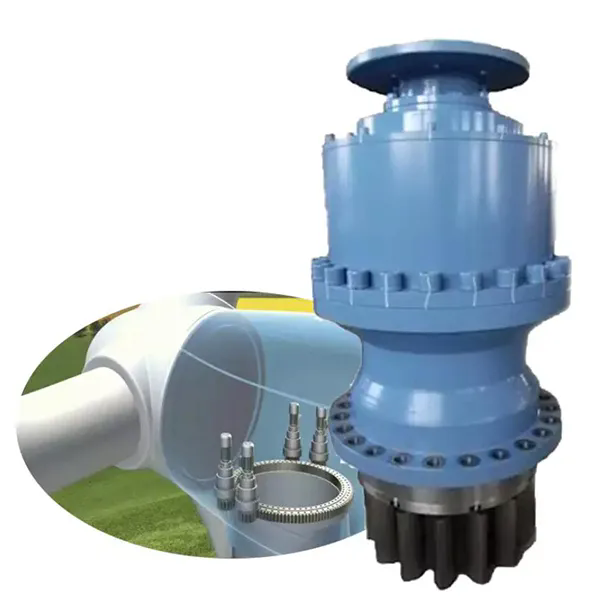

Откривање раних знакова хабања у апланетарни мењачје критична вештина за инжењере одржавања и оператере постројења, пошто су ови мењачи често срце тешке машинерије у рударству, цементу, енергији ветра и поморским апликацијама. Рана идентификација не значи чекање катастрофалног неуспеха; ради се о препознавању суптилних промена у обрасцима вибрација, профилима температуре и стању уља које сигнализирају појаву удубљења, хабања или замора лежаја. АтРаидафон Тецхнологи Гроуп Цо., Лимитед, пројектовали смо и производили планетарне мењачке јединице више од две деценије, а наши теренски подаци показују да се више од 80 процената кварова мењача може спречити ако се знаци ухвате током првих 10 процената животног века компоненте. Овај чланак пружа систематски приступ уочавању ових знакова упозорења, користећи комбинацију онлајн надгледања, периодичних инспекција и оперативне свести. Водићемо вас кроз специфичне параметре за мерење и прагове који указују на потребу за интервенцијом.

Идентификовање раног хабања у планетарном мењачу захтева вишесензорни приступ који интегрише анализу вибрација, термографију, анализу остатака уља и праћење акустичне емисије. Сваки метод има за циљ другачији механизам квара: вибрације хватају неравнотежу и аномалије зупчасте мреже, температура детектује повећање трења и квар подмазивања, анализа уља открива стварање метала за хабање и повећање броја честица, а акустична емисија прикупља таласе напрезања високе фреквенције из почетних пукотина. Наша фабрика је развила свеобухватан дијагностички протокол за наше производе планетарног мењача, који ћемо поделити у овом водичу. Такође обезбеђујемо специфичне граничне вредности за сваки параметар праћења, изведене из тестова на преко 2.000 мењача под контролисаним условима оптерећења и брзине. До краја овог чланка бићете опремљени да примените стратегију одржавања засновану на условима која може да продужи век вашег планетарног мењача за 300 процената и елиминише непланирана искључења.

Садржај

• 1. Који су примарни механизми хабања у планетарном мењачу и њихови симптоми?
• 2. Како анализа вибрација може открити рано хабање зупчаника и лежајева?
• 3. Који су кључни оперативни параметри за праћење у нашој серији планетарних мењача?
• 4. Како анализа уља и праћење остатака сигнализирају почетни неуспјех?
• Често постављана питања (ФАК)
• Закључци и подршка праћењу стања

Који су примарни механизми хабања у планетарном мењачу и њихови симптоми?

Планетарни мењач је софистицирани склоп сунчаног зупчаника, планетарних зупчаника, прстенастог зупчаника и носача планета, који раде под високим контактним напонима и брзинама клизања. Примарни механизми хабања укључују абразивно хабање (од контаминираног мазива), хабање на лепку (гребање услед квара граничног подмазивања), хабање од замора (удубљење и љуштење) и корозивно хабање (од влаге или агресивних адитива). Сваки механизам производи различите ране симптоме који се могу открити пре него што мењач катастрофално откаже. Наша фабрика је документовала да преко 60 процената кварова планетарног мењача потиче од удубљења на зубима планетарног зупчаника, праћеног ломљењем лежајева. Разумевање ових механизама помаже вам да усредсредите напоре за праћење на најрањивије компоненте.

Рани симптоми хабања по механизму:

• Абразивно хабање:Узрокују га тврде честице (силицијум диоксид, остаци хабања) у уљу. Рани знаци укључују постепено повећање нивоа буке мењача, посебно током убрзања, и мерљиво повећање броја честица уља (ИСО 4406 код који расте са 18/16/13 на 21/19/16). Површина зуба зупчаника изгледа затамњена или мат под пажљивим прегледом, са ситним огреботинама.
• Хабање лепка (гребање):Појављује се када се уљни филм поквари услед високих температура контакта или ниског вискозитета. Рани симптоми укључују нагли пораст температуре кућишта мењача (више од 10°Ц изнад нормалног стабилног стања) и повремене високофреквентне вибрације које одговарају хармоницима мреже зупчаника. У неким случајевима може се открити благи мирис спаљеног уља.
• Хабање од замора (питтинг):Најчешћи начин квара у дизајну планетарних мењача. Рано удубљење се појављује као мале рупице на дедендуму зуба (коренском подручју) планетарних зупчаника. Симптоми укључују карактеристичну промену амплитуде фреквенције зупчаника, која се често повећава за 15 до 20 процената у односу на основну линију, и појаву микроскопских металних честица у филтеру за уље (видљиве под микроскопом као честице неправилног облика величине 10-50 микрона).
• Подношење замора:Лежајеви (конусни ваљкасти или цилиндрични) подржавају клинове планете и сунчани зупчаник. Рани знаци укључују пораст субхармоничких вибрационих опсега (око 1к и 2к брзине осовине) и повећано аксијално померање или "играње" у улазној осовини, мерљиво помоћу мерача. Такође, карактеристична фреквенција лежаја (БПФО, БПФИ) почиње да модулира са бочним тракама.

Поред ових механизама, неусклађеност и неравнотежа могу убрзати хабање. Планетарни мењач који ради са неусклађеношћу између улазних и излазних вратила често показује доминантну фреквенцију ротације од 1к у спектру вибрација, праћену високим нивоима 2к и 3к хармоника. Наша фабрика препоручује успостављање основног потписа за сваки планетарни мењач када је нов или непосредно након већег ремонта. Ова основна линија треба да садржи спектре вибрација, температурне профиле и податке о узорцима уља. Свако одступање од ове основне вредности за више од 10 процената требало би да покрене детаљну истрагу. Пружамо услугу снимања основног стања за све наше производе планетарног мењача, користећи наш власнички софтвер за праћење стања.

Такође је неопходно разумети да хабање не напредује линеарно. Једном када се удубљење започне, концентрација напрезања убрзава уклањање материјала, а мењач може да поквари за мање од 100 сати. Ова нелинеарна прогресија чини рано откривање апсолутно критичним. Редовни интервали надзора треба да буду засновани на радном циклусу мењача; за планетарни мењач који непрекидно ради при великом оптерећењу, препоручујемо дневне провере вибрација и температуре, уз недељно узорковање уља. За мање критичне примене, недељне анализе вибрација и месечне анализе уља могу бити довољне. Наша фабрика може да прилагоди распоред надгледања на основу ваше специфичне примене и историјских података.

Како анализа вибрација може открити рано хабање зупчаника и лежајева?

Анализа вибрација је најмоћнији недеструктивни алат за откривање раног хабања у планетарном мењачу. Јединствена геометрија планетарних зупчаника — са више планета које се укрштају истовремено — производи сложену вибрацију, али искусни аналитичари могу извући богате дијагностичке информације из фреквенцијског домена. Кључно је гледати даље од укупног нивоа вибрација и фокусирати се на специфичне фреквентне опсеге и структуре бочних опсега. Наша фабрика користи анализу вибрација као примарни тест прихватања за сваки планетарни мењач који производимо, и изградили смо огромну базу података о кваровима. У овом одељку анализирамо специфичне индикаторе вибрација раног хабања.

Параметри анализе критичних вибрација и њихови индикатори хабања:

• Фреквенција мреже зупчаника (ГМФ) и њени хармоници:ГМФ се израчунава као број зуба на сунчаном или прстенастом зупчанику помножен са брзином ротације вратила. У здравом планетарном мењачу, ГМФ амплитуда је стабилна. Рано удубљење или пуцање на било ком зупцу зупчаника ће узроковати пораст амплитуде ГМФ-а за 20 до 40 процената, а бочне траке ће се појавити око ГМФ-а у интервалима једнаким брзини ротације носача планете. Размак бочних трака је кључна дијагностика: ако су бочне траке размакнуте за носећу фреквенцију, то указује на локализовани дефект (нпр. један зуб са удубљењем). Ако су бочне траке размакнуте фреквенцијом проласка планете (број планета пута брзина носиоца), то указује на дистрибуирани дефект (нпр. хабање на свим планетама).
• Карактеристичне фреквенције лежаја (БЦФ):Свака компонента лежаја (унутрашња, спољашња, котрљајни елементи, кавез) има јединствени фреквенцијски потпис. Рано хабање лежаја узрокује повећање амплитуде на БПФО (спољна кола фреквенције пролаза лопте) или БПФИ (унутрашња трка фреквенције пролаза лопте) и њиховим хармоницима. Важно је да су ове фреквенције често ниже од ГМФ-а и могу се маскирати. Наша фабрика препоручује коришћење високофреквентне демодулације (анализа омотача) за издвајање ових сигнала, пошто удар хабања производи високофреквентне резонанције које се демодулирају да би се откриле фреквенције дефекта лежаја.
• Субхармонички и фракциони хармоници:Ако је зуб зупчаника јако издубљен или напукао, мењач може да покаже подхармонике при 0,5к ГМФ или 0,33к ГМФ. Они настају због нелинеарности у крутости мреже зупчаника. Према нашем искуству, подхармоници су индикатор касне фазе, али потврђују да је потребна хитна акција.
• Анализа таласног облика у временском домену:Посматрање необрађеног таласног облика убрзања може показати ударне импулсе који одговарају мешању зуба. Како хабање напредује, таласни облик може показати „сјечење“ где су врхови исечени због пластичне деформације или остатака између зуба. Једноставно повећање амплитуде од врха до врха изнад 1,5 пута основне линије је јасно упозорење.

За практичну примену, наша фабрика препоручује уградњу акцелерометара на кућиште планетарног мењача у три позиције: радијално на улазној страни, радијално на излазној страни и аксијално на крају улазног вратила. Ови положаји хватају доминантне модове вибрација. Предлажемо коришћење сакупљача података са фреквенцијским опсегом од 10 Хз до 10 кХз и резолуцијом од најмање 1.600 линија. За континуирано праћење, нудимо наменски систем за праћење стања који аутоматски упоређује спектар вибрација са основном линијом и генерише упозорења када су прагови прекорачени. Овај систем је помогао нашим клијентима да смање неочекиване кварове планетарног мењача за преко 70 процената.

Тумачење података о вибрацијама захтева искуство, али постоје универзалне црвене заставице: изненадно повећање укупне вибрације за више од 30 процената током кратког периода (нпр. недељу дана), појава јасних бочних трака око ГМФ-а и померање фазе 1к ротационог сигнала. Наша фабрика обезбеђује видео снимке и референтне спектре за наше моделе планетарних мењача, омогућавајући тимовима за одржавање да брзо постану вешти у дијагностици вибрација. Запамтите, циљ није само да се открије хабање, већ да се идентификује основни узрок—било да је у питању неусклађеност, неравнотежа, деградација мазива или инхерентни дефекти у производњи.

Који су кључни радни параметри за праћење у нашој серији планетарних мењача?

Раидафон производи низ модела планетарних мењача за различите нивое снаге и преносне односе. Сваки модел има специфичне радне границе и прагове праћења. Табела испод представља кључне параметре за наше три најпопуларније серије: ПГС-400 за средње тешке индустријске примене, ПГС-800 за тешке рударске радове и цемент и ПГС-1200 за ветротурбине високог обртног момента и бродски погон. Сви подаци су засновани на опсежним тестирањима наше фабрике и повратним информацијама са терена. Наглашавамо да се ови параметри морају пратити у контексту – очекује се благо одступање са флуктуацијама оптерећења, али упорни трендови су прави аларм.

Поред ових стандардних параметара, наша фабрика препоручује независно праћење брзине носача планете и брзине ротације сунчевог зупчаника, јер разлике могу указивати на хабање зубаца или клизање лежаја. Као опциони прибор испоручујемо сензоре брзине и циљне точкове. Температуру треба мерити на улазној страни, излазној страни и кориту за уље; разлика од више од 10°Ц између улазне и излазне стране указује на неравномерно оптерећење или недостатак подмазивања. Наши производи са планетарним мењачем долазе са уграђеним термопаровима за једноставну инсталацију сензора.

Такође пружамо услугу евидентирања података која бележи све радне параметре и генерише недељне извештаје о трендовима. Ови извештаји укључују графиконе статистичке контроле процеса (СПЦ) који истичу било који параметар који прелази контролне границе. На пример, ако брзина вибрације на излазној страни показује константан растући тренд током 5 узастопних дана, наш систем ће га означити за инспекцију. Овај приступ заснован на тренду је далеко поузданији од самих аларма заснованих на прагу, јер филтрира нормалне флуктуације. Наша фабрика је имплементирала овај систем у сопствену производну линију и помогао нам је да идентификујемо проблеме са монтажом пре него што постану проблеми са квалитетом. Топло препоручујемо да усвојите сличан приступ за вашу флоту планетарних мењача.

Како анализа уља и праћење крхотина сигнализирају почетни неуспјех?

Анализа уља је допуна анализи вибрација у раном откривању хабања. Док вам вибрација даје механички потпис планетарног мењача, анализа уља вам говори о хемијском и физичком стању мазива и остатака који су суспендовани у њему. Метали за хабање попут гвожђа, бакра, калаја и хрома настају како се компоненте троше, а њихова концентрација у уљу је директно пропорционална стопи хабања. Наша фабрика има корелацију специфичних односа метала са различитим начинима квара: повишено гвожђе са хромом указује на хабање зубаца зупчаника; бакар са калајем сугерише хабање кавеза лежаја; а силицијум указује на контаминацију услед деградације заптивке или спољашњег уласка прљавштине.

Кључни параметри анализе уља и њихове импликације на хабање:

• Број честица (ИСО 4406 код):Чист планетарни мењач треба да одржава ИСО 4406 код од 18/16/13 или бољи. Ако код порасте на 20/18/15, то указује на значајно повећање остатака хабања, а уље треба филтрирати или променити. Шифра од 22/20/17 је критично упозорење, које захтева хитно гашење и инспекцију. Наша фабрика препоручује узимање узорака уља сваких 250 сати рада током првих 1.000 сати, а затим продужавање на 500 сати након успостављања основне линије.
• Спектрометријска анализа уља (СОАП):Мери концентрацију елемената у деловима на милион (ппм). Типични нивои аларма: гвожђе > 100 ппм, бакар > 30 ппм, силицијум > 25 ппм. Ови нивои могу да варирају у зависности од дизајна мењача, али изненадно удвостручење било ког елемента током периода од 100 сати је јасан знак абнормалног хабања.
• Вискозитет уља и укупни кисели број (ТАН):Вискозност не би требало да одступа више од 10 процената од првобитне оцене. Повећање вискозитета указује на оксидацију или контаминацију; смањење указује на разблаживање или распад. ТАН треба пратити; повећање ТАН-а за више од 2,0 мг КОХ/г у поређењу са свежим уљем указује на оксидацију која може да подстакне корозију.
• Праћење металних остатака (квантитативно):Препоручујемо коришћење магнетног утикача или онлајн сензора гвожђа за хватање и квантификацију честица гвожђа. Изненадно повећање „густине гвожђа“ (мерено у мг/Л) за више од 200 процената у односу на почетну линију је рани показатељ хабања зупчаника или лежаја. Наши производи са планетарним мењачем долазе са опционим магнетним чеповима за одвод и нудимо дигитални монитор металних остатака који обезбеђује податке у реалном времену.

Практични пример: Планетарни мењач млина за цемент који ради на 800 кВ, наша фабрика је детектовала постепено повећање садржаја гвожђа са 45 ппм на 85 ппм током три месеца, док су вибрације остале стабилне. Тренд анализе уља сугерисао је абразивно хабање. Након прегледа, установили смо да је филтер уља покварио, што је омогућило улазак прашине. Након замене филтера и испирања система, садржај гвожђа је пао назад на 50 ппм, а катастрофални квар је избегнут. Овај случај наглашава важност анализе уља чак и када вибрације изгледају нормално.

За оптимално узимање узорака уља, наша фабрика препоручује коришћење наменских прикључака за узорковање који се налазе на повратној линији уља, где је уље добро измешано и репрезентативно за стање корита. Пружамо комплете за узорковање који укључују шприцеве, боце и унапред плаћене лабораторијске пошиљке за практично тестирање. Наш технички тим такође може да протумачи извештај о анализи уља и да пружи корисне препоруке. Са робусним програмом за анализу уља, можете открити хабање месецима пре него што оно постане видљиво на вибрацијама или температури, што вам омогућава да планирате одржавање када вам одговара, а не у хитном режиму.

Често постављана питања (ФАК)

Питање 1: Колико често треба да радим анализу вибрација на планетарном мењачу у непрекидном раду?

Одговор: За планетарни мењач који ради 24/7 под пуним оптерећењем, препоручујемо да извршите основно мерење вибрација при инсталацији, након чега следи недељно прикупљање података за први месец, а затим месечна мерења када је основна линија стабилна. Међутим, ако приметите било какав ненормалан пораст температуре или буку, одмах извршите анализу вибрација. За критичне примене (нпр. мењачи ветротурбина), препоручујемо континуирано праћење вибрација на мрежи са упозорењима у реалном времену. Наша фабрика нуди и преносива и трајна решења за надзор. Као правило, интервал праћења не би требало да буде дужи од 1 проценат очекиваног века трајања лежаја Л10, тако да је за мењач дизајниран за 50.000 сати радног века, прихватљива квартална анализа, али је безбеднија месечна.

Питање 2: Који је најпоузданији показатељ раног удубљења на зубима планетарног зупчаника?

Одговор: Најпоузданији индикатор је амплитудна модулација фреквенције зупчасте мреже (ГМФ) фреквенцијом ротације носача планете. У здравом планетарном мењачу, ГМФ је јак, али стабилан. Када на једном или више зуба планете почне питтинг, амплитуда ГМФ се повећава и бочне траке се појављују у интервалима фреквенције носиоца. Поред тога, таласни облик вибрације ће показати ударни импулс у истом интервалу као и зуб са удубљењем који пролази поред сензора. Користећи спектралну анализу високе резолуције (1.600 линија или више) и пеакХолд обраду, можете открити питинг када амплитуда бочне траке премашује 5 процената ГМФ амплитуде. Наша фабрика је развила власнички алгоритам који аутоматски означава ово стање.

Питање 3: Могу ли се ослонити само на праћење температуре да бих открио рано хабање?

Одговор: Праћење температуре је вредно, али само по себи није довољно. Док изненадни пораст температуре (нпр. 10°Ц изнад нормале) може указивати на квар подмазивања или прекомерно трење због напредног хабања, то је често симптом у касној фази. До тренутка када температура значајно пређе нормални опсег, оштећење може већ бити неповратно. Због тога препоручујемо коришћење праћења температуре као секундарне провере, у комбинацији са анализом вибрација и уља. Рано хабање можда неће произвести довољно топлоте да подигне температуру уља у маси, али ће променити профил вибрација и остатака уља. Дакле, температура је корисна потврда, али не и примарни метод детекције.

Питање 4: Како да разликујем остатке хабања са зупчаника и остатке са лежајева?

Одговор: Облик честица и елементарни састав помажу у разликовању извора. Хабање зупчаника обично производи љуспице или струготине (од удубљења) са високим садржајем гвожђа и назубљеним ивицама. Хабање лежајева производи сферичне или цилиндричне честице (од замора котрљајућег елемента) са мешавином гвожђа, хрома, а понекад и бакра или калаја из кавеза. Спектрометријска анализа уља (СОАП) даје елементарни састав, док анализа морфологије честица (користећи микроскоп или аутоматизовани анализатор облика честица) даје облик. Дијагностичка услуга наше фабрике укључује и СОАП и ферографију како би се утврдио извор крхотина. Ако је однос гвожђа и бакра висок (изнад 10:1), то указује на хабање зупчаника; ако је однос низак (испод 5:1), то може указивати на хабање лежајева.

Питање 5: Које хитне кораке треба да предузмем ако откријем ране знаке хабања на свом планетарном мењачу?

Одговор: Прво, немојте то игнорисати. Забележите све податке (вибрације, температура, узорак уља) и упоредите их са последња 3 очитавања да бисте потврдили тренд. Ако приметите константан пораст, смањите оптерећење мењача за 20 до 30 процената да бисте успорили стопу хабања. Затим повећајте учесталост праћења на дневну или на смену. Затим наручите детаљну анализу уља и размотрите визуелну инспекцију борескопом кроз отвор за преглед. Ако је хабање локализовано (нпр. један зуб), можда ћете моћи да користите мењач ограничено време до планираног искључивања. Ако је хабање дистрибуирано (нпр. више зуба или остаци лежаја), планирајте замену мењача или већи ремонт у најраније време. Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитед за стручно вођење и доступност резервних делова.

Закључак: Проактивни надзор штеди ваш планетарни мењач

Препознавање раних знакова хабања планетарног мењача је комбинација технологије и будности. Систематском применом анализе вибрација, праћења температуре, анализе уља и детекције крхотина, можете ухватити механизме хабања као што су удубљења, хабање и замор лежајева у повојима, спречавајући изненадне кварове и продужавајући животни век мењача. Наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед је дизајнирала наше производе планетарног мењача тако да се могу пратити, са уграђеним сензорским портовима и тачкама за узорковање уља, а ми пружамо свеобухватну обуку о тумачењу података. Улагање у добар програм праћења стања је мало у поређењу са ценом катастрофалног квара, који може укључивати губитак производње, оштећење опреме и безбедносне ризике.

Спремни да заштитите своју инвестицију у планетарни мењач?Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитед данасза потпуне консултације о праћењу стања. Нудимо прилагођене пакете за праћење који укључују сензоре, регистраторе података, софтвер за анализу и стручно тумачење. Такође пружамо обуку на лицу места за ваш тим за одржавање и резервне делове за хитне случајеве за све моделе планетарних мењача.Затражите своју бесплатну процену стања сада и уверите се да ваш планетарни мењач поуздано ради у годинама које долазе. Верујте Раидафон Тецхнологи Гроуп Цо., Лимитед за све ваше потребе за праћењем мењача.
