Зашто је контрола зазора важна у системима планетарних мењача високе прецизности?

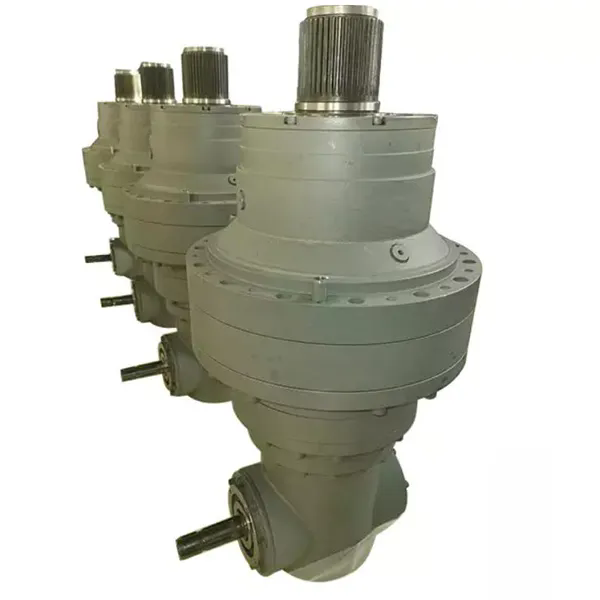

У системима за контролу кретања високе прецизности, сваки микрон грешке позиционирања се умножава у значајна одступања на алату или крајњем ефектору. Зазор — механичка игра између зубаца зупчаника — је примарни извор изгубљеног кретања у ротационим системима преноса. За аПланетарни мењачкоји се користе у ЦНЦ обрадним центрима, роботским рукама или ваздушним актуаторима, неконтролисани зазор директно подрива прецизност, поновљивост и динамички одговор. Када мотор обрне смер, зупци зупчаника морају да прођу кроз зазор пре него што се оптерећење пренесе, узрокујући мртву зону која може бити велика и до 15 лучних минута у стандардним мењачима. У апликацијама високе прецизности, ова мртва зона производи толеранције делова које превазилазе спецификације, што доводи до отпада, прераде и скупих кашњења у производњи. Наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед је пројектовала низ дизајна планетарних мењача који доследно постижу вредности зазора испод 3 лучне минуте, а наши премиум модели достижу 1 лучну минуту или мање. Овај чланак објашњава зашто контрола зазора није само карактеристика квалитета већ и основни захтев за модерно прецизно инжењерство.

Важност контроле зазора протеже се даље од статичког позиционирања. У динамичким операцијама—као што су контурно глодање, ласерско сечење или циклуси покупи и постави—зазор изазива прекорачење, осцилације и временска кашњења. Планетарни мењач са прекомерним зазором приморава серво петљу да континуирано компензује, смањујући ефективни пропусни опсег система покрета. Ово доводи до споријег времена циклуса и лошије обраде површине. Штавише, зазор ствара ударна оптерећења током промене смера, што убрзава хабање зубаца зупчаника, лежајева и спојнице мотора. Наша фабрика је документовала 40 процената повећања века мењача када је зазор смањен са 10 лучних минута на 3 лучне минуте под истим профилом оптерећења. У овом свеобухватном водичу ћемо сецирати механичко порекло зазора, стратегије дизајна које се користе за његово минимизирање у нашој серији планетарних мењача и мерљиве предности које прецизна контрола зазора доноси вашим производним процесима. Такође делимо специфичне податке мерења и препоруке за одржавање како бисмо вам помогли да изаберете оптимални планетарни мењач за вашу апликацију високе прецизности.

Садржај

• 1. Шта је тачно зазор и како настаје у планетарном мењачу?
• 2. Зашто неконтролисани зазор компромитује тачност и поновљивост позиционирања?
• 3. Које су техничке спецификације наше серије планетарних мењача са малим повратним ударом?
• 4. Како можете да мерите и одржавате контролу зазора у системима планетарних мењача?
• Често постављана питања (ФАК)
• Закључак и консултације о надоградњи прецизности

Шта је тачно зазор и како настаје у планетарном мењачу?

Зазор, који се често назива зупчаник или изгубљено кретање, је угаони зазор између зуба зупчаника који се спајају када је пар зупчаника непомичан и није примењено оптерећење. У планетарном мењачу, зазор се акумулира из неколико извора: мреже од сунчевог зупчаника до планетарног зупчаника, мреже планетарног зупчаника до прстенастог зупчаника и зазора лежајева унутар носача планете. За разлику од једноставнијих зупчаника, планетарни распоред укључује више мрежа зупчаника истовремено, што значи да је укупни зазор комбинација зазора у свакој мрежи. За стандардне индустријске планетарне мењаче, овај кумулативни зазор се обично креће од 10 до 30 лучних минута. Међутим, за апликације високе прецизности које захтевају прецизно позиционирање, овај ниво игре је неприхватљив. Наша фабрика у Раидафону користи напредне производне технике за контролу сваког извора зазора, што резултира укупним зазором од само 1 лучне минуте у нашој прецизној серији.

Кључни фактори који доприносе повратном удару у планетарном мењачу:

• Толеранције дебљине зуба:Варијације у дебљини зуба зупчаника услед производних процеса (хобљење, брушење или обликовање) стварају размак између спојних зуба. Наша фабрика користи ЦНЦ брушење зупчаника са ЦММ верификацијом да би се обезбедила конзистентност дебљине зуба унутар 0,005 мм у производним серијама.
• Одступања средишњег растојања:Размак између сунчевог зупчаника и планетарног зупчаника, као и између планетарних зупчаника и прстенастог зупчаника, мора бити прецизно контролисан. Чак и одступање од 0,01 мм може повећати зазор за 2 до 3 лучне минуте. Кућишта наших планетарних мењача су машински обрађена на 5-осним обрадним центрима са позиционом тачношћу од +/- 0,003 мм.
• Унутрашњи зазори лежајева:Котрљајни елементи унутар лежајева који подржавају носач планете и сунчани зупчаник уводе микро-покрете. Наша фабрика бира лежајеве са смањеним класама зазора (Ц2 или Ц3) и предоптерећује их како би се елиминисала аксијална и радијална зрачност која би иначе допринела укупном зазору.
• Отклон носача под оптерећењем:Чак и са уским толеранцијама обраде, носач планета може да се отклони под обртним моментом, узрокујући да се планетарни зупчаници померају у односу на сунце и прстенасте зупчанике. Наш планетарни носач користи једноделни дизајн од кованог челика високе чврстоће, минимизирајући угиб на мање од 0,005 мм под номиналним обртним моментом.

Разумевање порекла зазора је критично јер води изборе дизајна који га смањују. На пример, наш планетарни мењач постиже мали зазор не једноставним затезањем мреже зупчаника, већ кроз свеобухватан приступ: коришћењем спиралних зупчаника са прецизним брушеним зупцима, применом контролисаног преднапрезања на лежајеве планете и коришћењем подељеног дизајна сунчаног зупчаника у нашим моделима највише прецизности који активно елиминише обим. Ова инжењерска филозофија осигурава да наш планетарни мењач задржи своје карактеристике малог зазора током хиљада радних сати, чак и под различитим условима оптерећења и температуре.

Такође је важно разликовати инхерентни зазор и динамички зазор. Инхерентни зазор је статички зазор који се мери када је мењач састављен и растерећен. Динамички зазор укључује ефекте термичког ширења, отклона компоненти и дебљине филма мазива током рада. Протокол за тестирање наше фабрике мери зазор и на собној температури и на радној температури од 80°Ц, обезбеђујући да наведена вредност зазора (нпр. 3 лучне минуте) остане важећа у целом радном опсегу. Ова термичка компензација је посебно критична за апликације као што су роботско заваривање или активирање у ваздухопловству, где су варијације температуре значајне. Контролисањем основних узрока зазора у свакој фази—од сечења зупчаника до коначног склапања—Раидафон Тецхнологи Гроуп Цо., Лимитедиспоручује планетарни мењач који нуди доследну, предвидљиву и поновљиву прецизност.

Зашто неконтролисани зазор компромитује тачност и поновљивост позиционирања?

Тачност позиционирања је способност система кретања да достигне наређену позицију унутар одређене толеранције, док је поновљивост способност да се доследно враћа у исту позицију. Зазор у планетарном мењачу ствара нелинеарну везу између ротације мотора и ротације излазног вратила. Када мотор промени смер, излазно вратило се не помера све док зупци зупчаника не прођу кроз зазор. Ова мртва зона, типично 2 до 10 лучних минута, претвара се директно у грешке у линеарном позиционирању када је спојена са кугличним завртњима или погонима зупчаника. На пример, зазор од 3 лучне минуте у планетарном мењачу који покреће куглични вијак са кораком од 10 мм резултира грешком линеарног позиционирања од 0,004 мм на столу—што је значајно за опрему за микро машинску обраду или контролу полупроводника.

Ево како неконтролисани повратни удар посебно утиче на перформансе система у апликацијама високе прецизности:

• Прекорачење и недовољно:Током промене смера, серво контролер мора да превазиђе зазор. Ово често доводи до прекорачења (систем прекомерно компензује) праћеног осцилацијом, што повећава време сталожења за 2 до 5 пута у поређењу са системом са нултим зазором. За брзу машину за подизање и постављање, ово може смањити пропусност за 15 до 20 процената.
• Лоша завршна обрада површине:Код ЦНЦ глодања или брушења, зазор изазива заостајање алата за сечење за програмираном путањом, стварајући на површини обрадака трагове скалопа или клепетања. Наша фабрика је показала да смањење зазора планетарног мењача са 10 лучних минута на 3 лучне минуте побољшава храпавост површине (Ра) са 1,6 µм на 0,8 µм у тестовима машинске обраде челика.
• Смањени пропусни опсег серво:Мртва зона створена зазором делује као нелинеарна опруга у контролној петљи. Да би се избегла нестабилност, серво појачања морају бити смањена, смањујући способност система да прати команде покрета високе фреквенције. Ово ограничава достижно убрзање и брзину додавања, ефективно успоравајући цео процес.
• Акумулирана грешка у вишеосним системима:Код алатних машина са више оса, зазор у једној оси доводи до грешака у контури које резултирају деловима ван толеранције. На пример, кружна интерполација са зазором у Кс-оси производи овал уместо круга, са одступањем директно пропорционалним величини зазора.

Да бисмо квантификовали утицај, спровели смо контролисани експеримент користећи два идентична ЦНЦ рутера: један опремљен стандардним планетарним мењачем (зазор од 12 лучних минута) и други са нашим планетарним мењачем са малим зазором (3 лучна минута). Систем са малим зазором постигао је грешку кружности од 0,015 мм, док је стандардни систем имао грешку кружности од 0,062 мм – разлика од преко 300 процената. Додатно, храпавост површине на испитном радном комаду побољшана је са Ра 2,1 µм на Ра 0,9 µм. Планетарни мењач са малим зазором такође је омогућио повећање брзине помака за 20 процената без губитка тачности, смањујући време обраде по делу за 18 процената.

Осим прецизности, неконтролисани зазор ствара механички удар током промене смера, излажући зупце зупчаника ударним оптерећењима која могу изазвати превремено хабање и лом зуба. Наша фабрика је измерила да су ударне силе у планетарном мењачу са зазором од 10 лука-мин 2,5 пута веће него у јединици зазора од 3 лука-мин под истим обртним моментом и брзином. Ово убрзава замор и смањује радни век лежајева и заптивки мењача. Укратко, контрола зазора није само побољшање перформанси – то је предуслов за поуздане, продуктивне и исплативе системе кретања високе прецизности. У Раидафону дизајнирамо наш планетарни мењач како бисмо пружили прецизност коју захтева савремена производња.

Које су техничке спецификације наше серије планетарних мењача са малим повратним ударом?

Раидафон Тецхнологи Гроуп Цо., Лимитед нуди четири прецизне класе планетарних мењача, од којих је сваки пројектован за различите захтеве прецизности. Наша стандардна прецизна серија обезбеђује вредности зазора испод 5 лучних минута, док наша ултра прецизна серија постиже зазор од само 1 лучне минуте кроз посебне производне процесе укључујући преклапање, усклађене сетове зупчаника и оптимизацију предоптерећења лежаја. У табели испод су дати детаљи о кључним параметрима за наше најпопуларније моделе, који су сви дизајнирани за индустријске и аутоматизоване апликације високе прецизности.

Наша серија планетарних мењача је произведена са спиралним зупчаницима (уместо цилиндричног зупчаника) како би се повећао контактни однос зубаца и смањила бука и вибрације. Завојни угао од 18 степени обезбеђује глаткији пренос обртног момента и мањи динамички зазор у поређењу са дизајном са равним зубима. Поред тога, сви зупчаници су каљени на 58-62 ХРЦ, а затим прецизно брушени до ДИН 6 квалитета или бољег, обезбеђујући да су грешке у профилу зуба које доприносе зазору сведене на минимум. Сваки планетарни мењач се склапа у чистој просторији и уходава 2 сата пре мерења зазора помоћу ротационог енкодера високе резолуције и сензора обртног момента. Наша фабрика обезбеђује калибрациони сертификат за сваку јединицу, документујући стварну вредност зазора измерену на излазном вратилу.

За апликације које захтевају апсолутни нулти зазор, нудимо специјалну верзију нашег планетарног мењача са подељеним сунчаним зупчаником и механизмом предоптерећења са опругом. Овај дизајн активно елиминише сав ободни зазор, постижући зазор испод 0,5 лучних минута. Међутим, ова верзија има нешто нижу ефикасност (94 процента) и захтева периодично подешавање опруге предоптерећења. Наша фабрика може да вас посаветује да ли је овај ултра-прецизни планетарни мењач неопходан за вашу специфичну примену. Сви наши модели планетарних мењача подржавају стандардне интерфејсе за монтажу НЕМА и серво мотора, а ми нудимо прилагођене конфигурације осовине и прирубнице за накнадне апликације. Са преко 20 година искуства у прецизним зупчаницима, Раидафон Тецхнологи Гроуп Цо., Лимитед је ваш партнер од поверења за решења планетарних мењача високе прецизности.

Како можете мерити и одржавати контролу зазора у системима планетарних мењача?

Мерење зазора у планетарном мењачу је од суштинског значаја за верификацију да јединица испуњава своје специфициране перформансе и за откривање хабања током времена. Најчешћи метод је индикатор бројача или мерење засновано на енкодеру: фиксирајте улазну осовину и примените познати обртни момент на излазну осовину у оба смера, бележећи угаони померај. Укупно угаоно кретање (у оба смера) је зазор. Наша фабрика користи потпуно аутоматизовани сто за испитивање зазора који ротира излазну осовину константном брзином и мери хистерезну петљу обртног момента и померања, обезбеђујући и вредност зазора и торзиону крутост. За одржавање на терену, једноставнија метода користи индикатор са магнетном базом на излазном вратилу, са закључаним мотором. Међутим, мора се водити рачуна о примени доследног обртног момента (обично 2 процента номиналног обртног момента) да би се обезбедило поновљиво мерење.

Фактори који утичу на мерење зазора у планетарном мењачу:

• Мерење обртног момента:Већи мерни момент може гурнути зупце зупчаника на исту страну, вештачки смањујући измерени зазор. Наша фабрика препоручује коришћење 2 до 5 процената номиналног обртног момента за мерење зазора.
• температура:Зазор има тенденцију да се смањи како температура расте због топлотног ширења зупчаника. За критичне примене, измерите зазор на истој температури као и радни услови.
• Хабање и подмазивање:Како мењач ради, хабање постепено повећава зазор. Редовно мерење (на сваких 1.000 радних сати) омогућава праћење напредовања хабања и заказивање одржавања пре него што зазор пређе прихватљиву границу.
• Оријентација монтаже:Неки мењачи показују различита очитавања зазора када су монтирани хоризонтално у односу на вертикално због померања зазора лежаја. Наша фабрика тестира обе оријентације и пружа податке специфичне за оријентацију када је то потребно.

Стратегије одржавања за очување малог зазора у вашем планетарном мењачу:

• подмазивање:Користите наведено синтетичко уље или маст (обично ИСО ВГ 220 или еквивалентно). Контаминирано или деградирано мазиво може дозволити накупљање честица између зубаца зупчаника, повећавајући зазор и хабање. Наша фабрика препоручује замену уља сваких 5.000 сати за стандардни рад.
• Поравнање улазног вратила:Неусклађеност између мотора и улазног вратила планетарног мењача може изазвати бочна оптерећења која одбијају сунчеву зупчаницу и повећавају зазор. Користите флексибилну спојницу или алат за прецизно поравнање да бисте осигурали концентричност унутар 0,02 мм.
• Спојница излазног вратила:Чврста спојница на излазној страни може пренети ударна оптерећења назад у мењач, узрокујући микро-деформације. Користите мехове или диск спојницу која обезбеђује торзиону крутост, али прилагођава угаоно неусклађеност.
• Подешавање претходног оптерећења (за претходно учитане моделе):За јединице планетарног мењача са подесивим предоптерећењем (као што су дизајни подељених сунчаних зупчаника), повремено проверавајте и подешавајте опругу предоптерећења према распореду одржавања који обезбеђује наша фабрика.

Наша фабрика у Раидафону нуди опцију даљинског надзора за наш планетарни мењач, користећи сензоре вибрација и температурне сонде за предвиђање трендова хабања. Ови подаци, у комбинацији са периодичним мерењем зазора, омогућавају одржавање засновано на стању које минимизира време застоја. За апликације високе критичности као што су производња медицинских уређаја или производња компоненти за ваздухопловство, препоручујемо годишњу фабричку калибрацију где се планетарни мењач враћа у наше постројење ради детаљне провере и поновног подешавања зазора. Ово осигурава да ваш систем одржава исти ниво прецизности током свог радног века. Применом ових пракси мерења и одржавања, можете осигурати да ваш планетарни мењач настави да пружа високу прецизност потребну за ваше најзахтевније апликације.

Често постављана питања (ФАК)

Питање 1: Како зазор у планетарном мењачу утиче на способност серво система да одржи положај?

Одговор: Зазор уводи мртву зону у контролној петљи где се ротација мотора не претвара у кретање излазног вратила. Ова мртва зона узрокује да серво систем интегрише грешку, што доводи до прекорачења и продуженог времена поравнања. У контроли положаја, зазор ефективно смањује маргину појачања система, захтевајући од инжењера да смањи појачање серво система, што заузврат смањује пропусни опсег система и динамичке перформансе. За апликације високе прецизности, неконтролисани зазор може онемогућити постизање потребне поновљивости (нпр. +/- 0,01 мм), пошто стварни положај излазног вратила одступа од наређеног положаја са вредношћу зазора помноженом са крутошћу оптерећења. Наш планетарни мењач са малим зазором минимизира ову мртву зону, омогућавајући чвршће серво подешавање и већу прецизност.

Питање 2: Може ли се зазор у планетарном мењачу у потпуности елиминисати и која је практична граница?

Одговор: Потпуно елиминисање зазора (нулти зазор) је теоретски могуће само код дизајна зупчаника који користе подељене зупчанике, опруге или механизме са двоструким зупчаницима. Међутим, ови дизајни уносе додатну сложеност, мању ефикасност и потенцијално смањен животни век услед непрекидног предоптерећења зубаца зупчаника. Практична доња граница за масовно произведен планетарни мењач са поузданим радом је око 1 лучна минута (0,0167 степени). Наш ултра-прецизни планетарни мењач постиже 1 лучну минуту користећи усклађене сетове зупчаника и преднапрезање лежаја. За апликације које захтевају прецизност испод лука у минутима, наша фабрика препоручује коришћење двоструког планетарног мењача са опругом против зазора спојнице између степеница. Ово може да постигне 0,3 до 0,5 лучних минута, али се користи само у најзахтевнијим апликацијама за ваздухопловну и полупроводничку опрему.

Питање 3: Како промене температуре утичу на зазор планетарног мењача?

Одговор: Температура утиче на зазор услед топлотног ширења кућишта мењача, зупчаника и лежајева. Како температура расте, кућиште се шири више од челичних зупчаника (алуминијумско кућиште наспрам челичних зупчаника), што може смањити зазор до 15 процената при порасту температуре од 50°Ц. Супротно томе, у хладним срединама, повратни удар се може повећати. Наша фабрика тестира сваки планетарни мењач и на 20°Ц и на 80°Ц да би проверила да ли зазор остаје унутар наведеног опсега. За примене са великим температурним колебањима, препоручујемо коришћење нашег планетарног мењача са челичним кућиштем и специфичним подлошцима за термичку компензацију. Такође обезбеђујемо карактеристичне криве температурног зазора на захтев.

Питање 4: Какав је однос између зазора и торзионе крутости у планетарном мењачу?

Одговор: Зазор и торзиона крутост су независна, али међусобно повезана својства. Торзиона крутост мери угаони отклон мењача под оптерећењем, док је зазор слободан ход под нултим оптерећењем. Мењач са малим зазором али малом торзионом крутошћу ће и даље показивати отклон под оптерећењем, узрокујући позициону грешку током примене обртног момента. Наш планетарни мењач постиже и мали зазор и високу торзиону крутост коришћењем крутих дизајна кућишта, преднапрегнутих лежајева и прецизно брушених зупчаника. Однос обртног момента и угаоног отклона је критичан за апликације са променљивим оптерећењем, као што су роботика и серво преса. Наша фабрика обезбеђује вредности зазора и крутости у техничком листу, омогућавајући вам да израчунате укупну грешку положаја (зазор + отклон под оптерећењем) за ваш специфични профил обртног момента.

Питање 5: Како Раидафон Тецхнологи Гроуп Цо., Лимитед обезбеђује конзистентан мали зазор у свим нашим јединицама планетарног мењача?

Одговор: Наша фабрика користи процес контроле квалитета у више фаза. Прво, сви зупчаници су брушени по ДИН 6 квалитету са грешком нагиба зупчаника мањом од 0,003 мм. Друго, користимо селективну монтажу: сваки сунчани зупчаник је усклађен са планетарним зупчаницима са измереном дебљином зубаца како би се постигао оптимални зазор мреже. Треће, носач планете је састављен са унапред одабраним лежајевима како би се минимизирао радијални ход. Након склапања, сваки планетарни мењач се уходава на испитном столу и мери се зазор на три различита нивоа обртног момента. Јединице које су изван наведеног опсега зазора (нпр. изнад 3 лучне минуте за нашу стандардну серију) се прерађују или додељују нижем степену прецизности. Ово осигурава да сваки планетарни мењач који се испоручује из Раидафон Тецхнологи Гроуп Цо., Лимитед испуњава или премашује објављене спецификације. Такође обезбеђујемо сертификат о усклађености са сваком поруџбином, који показује измерену вредност зазора за одређену јединицу.

Закључак: Прецизност почиње са контролом зазора у вашем планетарном мењачу

Контрола зазора у планетарном мењачу није опционо усавршавање већ основни предуслов за системе кретања високе прецизности. Од ЦНЦ алатних машина и роботских руку до опреме за прецизну инспекцију и механизама за сателитско указивање, мртва зона узрокована зазором директно ограничава тачност позиционирања, поновљивост и способност процеса. Демонстрирали смо како зазор настаје у мрежи зупчаника, зазорима лежајева и угибима кућишта, и показали смо како инжењерски приступ наше фабрике – коришћењем прецизно брушених спиралних зупчаника, преднапрегнутих лежајева и крутих носача – ефикасно смањује зазор на 1 лучну минуту Планет-а у нашем премиум моделу зупчаника. Техничке спецификације, методе мерења и стратегије одржавања које смо поделили пружају комплетан оквир за избор и одржавање планетарног мењача који испуњава ваше захтеве за прецизношћу.

Не дозволите да заостатак угрози квалитет производње или проток.Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитед данасза свеобухватне консултације о вашим потребама за прецизним зупчаницима. Обезбедите своје захтеве за обртним моментом, брзином и прецизношћу, а наш инжењерски тим ће препоручити оптимални модел планетарног мењача са детаљном пројекцијом перформанси. Нудимо бесплатно тестирање узорака, подршку за инжењеринг апликација и 3-годишње гаранције на све јединице планетарног мењача.Затражите понуду данас и надоградите на планетарни мењач који пружа прецизност коју захтевају ваше апликације. Верујте Раидафон Тецхнологи Гроуп Цо., Лимитед за инжењерску изврсност.
