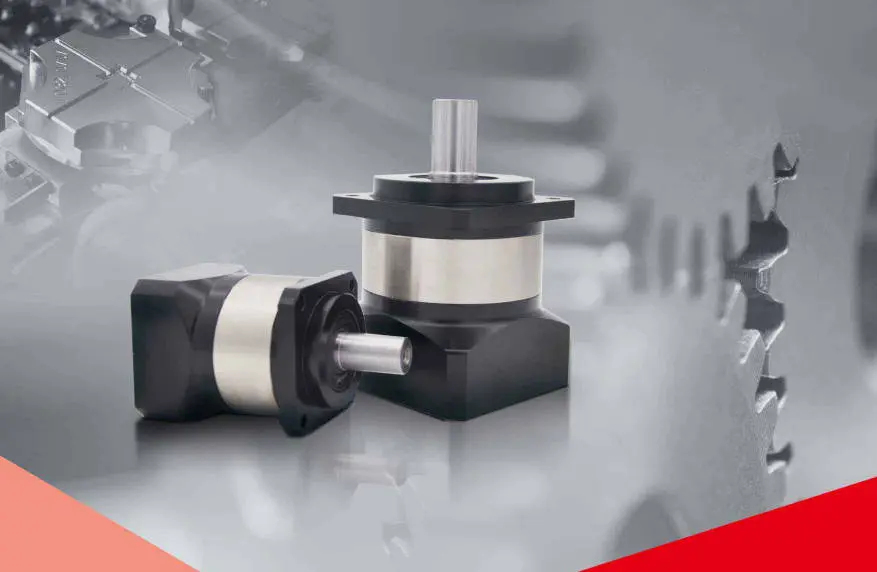

Планетарни мењач

Раидафон, Кинеска висококвалитетна фабрика редуктора директно снабдевање, као поуздан произвођач и добављач, нудимо планетарне редукторе са стабилним перформансама, компактном структуром и разумном ценом, погодним за опрему за аутоматизацију, систем преноса високог оптерећења и поље прецизног управљања, како бисмо задовољили потребе домаћих и страних купаца за набавком високог обртног момента, дугог века и високе ефикасности.

Раидафон планетарни редуктор усваја структуру од легираног челика високе чврстоће, зупчаник је карбуризован и каљен и прецизно брушен, тврдоћа површине зуба достиже ХРЦ60±2, отпорност на замор је јака, а носивост је много већа од традиционалног механизма редукције зупчаника. Усвојен је унутрашњи симетрични дизајн мреже са три зуба, ефикасност преноса може достићи више од 95%, рад је стабилан, бука је ниска, а излаз обртног момента је уједначен. Посебно је погодан за серво системе, електричне цилиндре, индустријске роботе, покретне шасије на точковима, далеководе и уређаје за подизање, итд., који имају високе захтеве за прецизност и одзив снаге.

РаидафонПланетарни мењачобезбеђује једностепене, двостепене и тростепене структурне комбинације, са односима брзине који покривају 3:1~200:1, и може проширити излазни обртни момент и избор односа редукције по потреби; Излазни облици укључују осовину са кључем, клинасту осовину, тип прирубнице и прилагођени нестандардни интерфејс како би се испунили захтеви за инсталацију различите опреме. Сви производи компаније прошли су тест динамичког балансирања и тест концентричности како би се осигурао рад велике брзине без подрхтавања и топлоте, значајно побољшавајући укупну стабилност опреме.

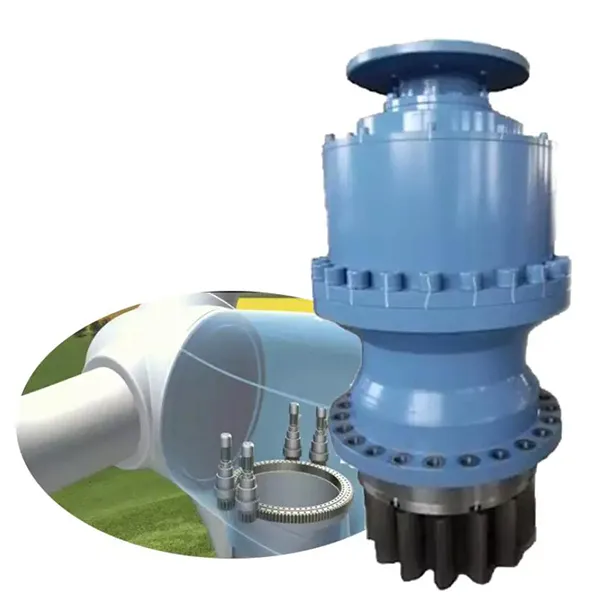

Планетарни редуктори које производи Раидафон нашироко се користе у аутоматизованим монтажним линијама, машинама за паковање, ЦНЦ опреми, транспортној опреми, инжењерским шасијама гусеничара, системима за контролу снаге ветра и другим пољима. Имају одличне перформансе у издржљивости, прилагодљивости и конкурентности цена и добро су прихваћени код домаћих и страних купаца. Било да сте интегратор, произвођач комплетних машина или пружалац услуга одржавања, можемо вам пружити исплатива решења за пренос и стабилну подршку за снабдевање.

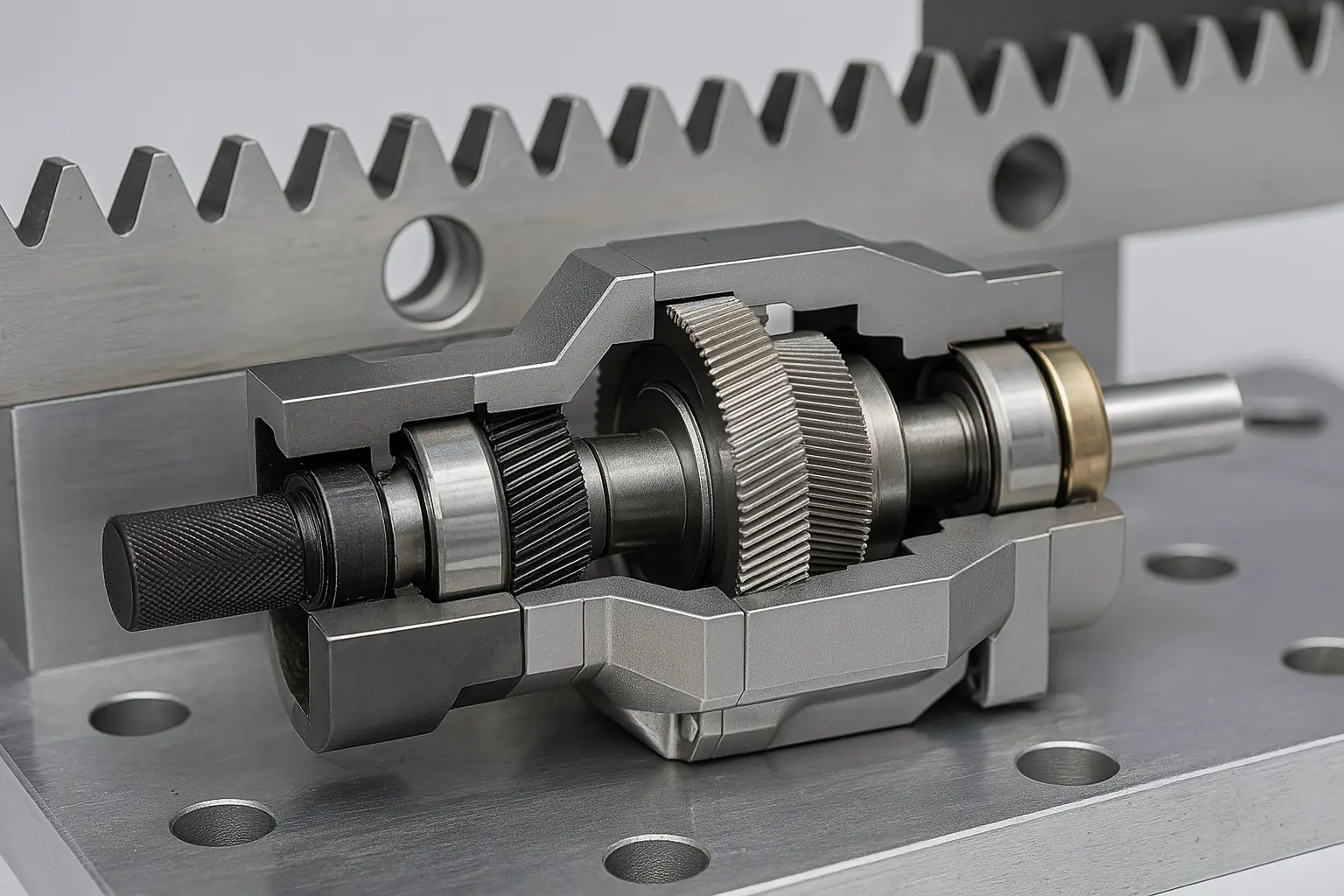

Како функционише планетарни мењач

Основна структура планетарног редуктора састоји се од три кључна дела: централног сунчевог зупчаника (зупчаник на улазном крају), скупа планетарног зупчаника који се окреће око њега и унутрашњег зупчаника омотаног споља. Снага се преноси са мотора, прво покреће сунчани зупчаник да се окреће, а затим сунчани зупчаник покреће више планетарних зупчаника да се ротирају. Ови планетарни зупчаници се окрећу док се окрећу дуж сунчевог зупчаника и коначно преносе снагу на излазну осовину кроз планетарни носач причвршћен за њих.

Ова метода „мрежа са више зубаца“ омогућава поделу силе између више зупчаника, који не само да имају глатки излаз и ниску буку, већ имају и јачи капацитет носивости од обичних зупчаника. Раидафонови планетарни редуктори могу да произведу већи обртни момент под истим условима запремине, са компактном структуром, погодном за опрему са ограниченим простором за инсталацију, али високим захтевима за перформансе преноса, као што су серво системи, аутоматизоване роботске руке, модули гусеничарског погона, машине за паковање, итд.

Преносни однос планетарног редуктора зависи од преносног односа и броја степена. Генерално, једностепени може да достигне 310:1, двостепени се може проширити на 20100:1, а чак се може направити и тростепена комбинација за радне услове који захтевају већи однос смањења. Раидафон обезбеђује стандардну структуру односа брзина и подржава прилагођену каскадну комбинацију, подешавајући излазну брзину и опсег обртног момента према потребама корисника.

Пошто унутрашњи планетарни зупчаник константно мења положај силе током ротације, зупчаник се равномерно троши и цела машина има дужи век. Поред тога, користимо зупчанике од каљеног легираног челика, прецизне лежајеве и стандарде за монтажу са малим зазором, што редуктор чини не само стабилним у излазу, већ и високом прецизношћу позиционирања, погодним за поновљено покретање и заустављање, напред и назад, и услове ниске инерције оптерећења.

Основне предности планетарних редуктора су висока ефикасност, велика густина обртног момента, мала величина и добра контрола концентричности. Раидафон има зрела решења у дизајну зупчаника, систему подмазивања, усклађивању излазних прирубница, итд., која могу да покрију стварне потребе различитих индустријских система. Ако процењујете оптимизацију система преноса, можемо брзо да ускладимо одговарајућу комбинацију модела и структуре у складу са параметрима мотора и захтевима оптерећења које обезбедите. Добродошли да консултујете избор.

Како израчунати преносни однос планетарног мењача

Када користите или бирате планетарни редуктор, прорачун преносног односа (односа редукције) је основни и критичан корак. Однос преноса одређује брзину и обртни момент излазног вратила и има директан утицај на радну ефикасност опреме и усклађеност оптерећења. Приликом пројектовања система планетарне редукције, Раидафон ће ускладити одговарајућу структуру односа брзина према стварним потребама како би се обезбедила стабилна и ефикасна употреба.

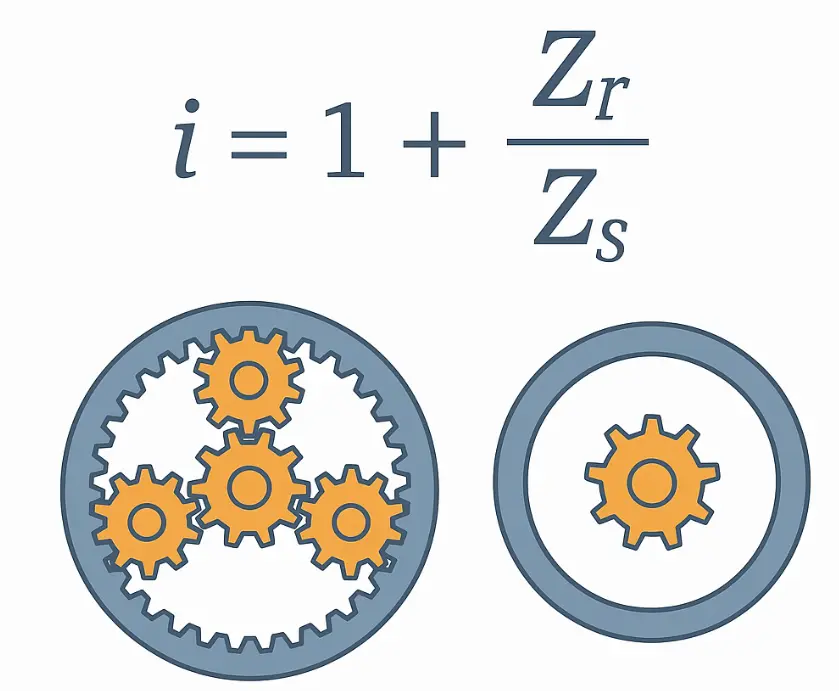

Формула за израчунавање преносног односа планетарног редуктора заправо није компликована. Најчешћа структура је да је сунчани зупчаник активан, унутрашњи прстен је фиксиран, а носач планете излази. У оквиру ове структуре, формула за израчунавање преносног односа је:

Преносни однос и = 1 + (Зр / Зс)

где:

Зр је број зуба на унутрашњем прстену

Зс је број зубаца на сунчаном зупчанику

За једноставан пример: Ако је број зубаца на сунчаном зупчанику 20, а број зубаца на унутрашњем прстену 60, онда је преносни однос:

и = 1 + (60 ÷ 20) = 1 + 3 = 4

То јест, мотор се окреће 4 пута, излазна осовина ротира 1 пут, а однос смањења је 4:1.

У планетарним редукторима које је дизајнирао Раидафон, уобичајено коришћен преносни однос покрива опсег од 3:1 до 100:1, што се постиже комбинацијом једностепених, двостепених или тростепених структура.

Једностепена структура Обично је однос брзине 3~10

Двостепена структура Однос брзине је 15~100

Тростепена структура Погодно за тешке прилике при малим брзинама које захтевају већи однос редукције

Поред израчунавања односа брзина, такође је важно напоменути да ће планетарне групе различитих нивоа суперпонирати унутрашње трење, што ће имати благи утицај на ефикасност. Стога, под претпоставком да однос брзине дозвољава, покушајте да изаберете ефикаснију комбинацију ниског нивоа.

Раидафон може препоручити разуман однос преноса и структурни ниво на основу брзине мотора, захтева излазне брзине, обртног момента оптерећења и других података које даје купац, као и да обезбеди цртеже параметара и предлоге за избор који ће вам помоћи да избегнете грешке у раној фази избора и обезбедите поуздан рад опреме. Ако нисте сигурни у израчунавање преносног односа, можете нас контактирати и директно и ми ћемо вам помоћи да израчунамо и ускладимо одговарајући модел.
