Планетарни мењач са пужним погоном ПГА серије за мешач хране
  • Планетарни мењач са пужним погоном ПГА серије за мешач хранеПланетарни мењач са пужним погоном ПГА серије за мешач хране
  • Планетарни мењач са пужним погоном ПГА серије за мешач хранеПланетарни мењач са пужним погоном ПГА серије за мешач хране

Планетарни мењач са пужним погоном ПГА серије за мешач хране

Планетарни мењачи серије ПГА са пужним погоном су направљени за ТМР мешалице хране и дијететске хранилице које се покрећу од прикључног вратила трактора од 540 о/мин. Континуирани обртни момент креће се од 3.810 Н·м (ПГА-502) до 42.000 Н·м (ПГА-4203/4204), са односом од 11.1:1 до 662.8:1 и стандардним 1"3/8 З6 или 1"3/4 З20 улазним жљебовима. Зупчаници и осовине су легирани челик високе чврстоће, наугљенични гасом до око ХРЦ58 тврдоће површине зуба; једноделно кућиште од ливеног гвожђа користи двоструко заптивање до ИП65 за прашину, муљ и прање. Произведен од стране Раидафона у сопственој ИСО 9001 радионици у Нингбоу, Кина, за ОЕМ произвођаче миксера и као замену за фарме и дилере. Прилагођени односи, излазне прирубнице и монтажне површине израђене према цртежу. Пошаљите свој модел миксера или цртеж за потврђен избор и понуду у року од 24 сата.

Планетарни мењач са пужним погоном ПГА серије за мешач хране

Планетарни редуктор са ПТО погоном од 540 обртаја у минути за ТМР миксере и дијететске хранилице, испоручујући 3.810–42.000 Н·м континуираног обртног момента са односима од 11,1:1 до 662,8:1. Кућиште од ливеног гвожђа, зупчаник од легираног челика од наугљеничног челика, двоструко заптивање и ИП65 заштита за свакодневни рад у прашини, блату и прању.

  • 3.810–42.000Континуирани обртни момент (Н·м)
  • 11.1:1–662.8:1Доступни односи
  • 540 рпмНазивна улазна брзина
  • ИП65Заштита од прашине и воде

Планетарни мењач са пужним погоном ПГА серије за мешалице сточне хране и ТМР вагоне

ПГА серија је погонска јединица пужа која се налази између прикључног вратила трактора и вијка за мешање мешалице хране. Унос од 540 обртаја у минути од трактора се смањује кроз планетарни степен на ниску ротацију високог обртног момента која је пужу потребна за подизање и савијање силаже, сена и концентрирања без застоја. Пошто је путања оптерећења подељена на неколико планетарних зупчаника, погон остаје довољно компактан да се причврсти на предњу или бочну плочу миксера док и даље производи континуирани обртни момент од 3.810 Н·м на најмањем моделу до 42.000 Н·м на највећем.

Раидафон прави ПГА серију у сопственој радионици у Нингбоу, Кина, према ИСО 9001 систему квалитета, и испоручује је произвођачима миксера и хранилица за исхрану као ОЕМ јединицу, као и дилерима као заменски мењач. Ако је ваша машина погоњена ПТО, упарите је са аЗглобно вратило за мешалице хране; ако ваш миксер користи стожерни степен уместо планетарног, упоредитемењач мешача хранеопсег на истом сајту.

Шта је планетарни мењач са пужним погоном и како функционише?

Планетарни мењач са пужним погоном је коаксијални редуктор у коме сунчани зупчаник покреће неколико планетарних зупчаника који се ротирају унутар прстенастог зупчаника док их носи носач планета. Обртни момент се стога преноси преко више контаката зубаца одједном уместо једног пара, због чега планетарна јединица може да носи тешко оптерећење миксера у кратком, округлом кућишту и зашто се одупире удару који се јавља када се пуни пуж покрене у замрзнутој или збијеној храни.

Код мешалице за храну, секвенца је једноставна: ПТО трактора при 540 о/мин, планетарно смањење на отприлике 5–50 о/мин на осовини пужа и множење обртног момента које омогућава релативно малом трактору да окрене велики вијак за мешање. То је такође разлог зашто серију ПГА бирају фарме које користе мале тракторе — мењач, а не трактор, обезбеђује додатну силу окретања. Исти принцип се примењује на хранилице за силажу и биогас, где је стална ротација при малој брзини важнија од вршне брзине.

Техничке спецификације и асортиман модела

Сви модели су оцењени на улазној брзини од 540 о/мин. Померајте табелу у страну да бисте видели сваку колону.

Модел Континуирани обртни момент (Н·м) Максимални обртни момент (Н·м) Однос и Улазна осовина
Једностепени и двостепени модели
ПГА-502 3,810 7,620 12.36–15.51 1"3/8 З6
ПГА-1002/3 8,500 17.000 16.8–30.6 1"3/4 З20
ПГА-1202 11,600 23,200 11.1–19.4 1"3/4 З20
ПГА-1602/3 15,700 31,400 13.4–47.5 1"3/4 З20
ПГА-1702/3 15,700 31,400 13.4–47.5 1"3/4 З20
ПГА-2102/3 21.000 47.000 12.1–62.1 1"3/4 З20
ПГА-2502 23,780 48.000 13.6–23.6 1"3/4 З20
ПГА-3003/4 30,760 61,520 25.7–84.4 1"3/4 З20
ПГА-4203 42.000 142.000 27.8–91.4 1"3/4 З20
Модели са високим односом за велике вертикалне мешалице и хранилице за биогас
ПГА-1603 15,700 31,400 24.4–116.9 1"3/4 З20
ПГА-1703 15,700 31,400 24.4–116.9 1"3/4 З20
ПГА-2103 21.000 47.000 31,8–126,5 1"3/4 З20
ПГА-2503 23,780 48.000 35.7–142.2 1"3/4 З20
ПГА-3004 30,760 61,520 97.4–612.3 1"3/4 З20
ПГА-4204 42.000 142.000 105.4–662.8 1"3/4 З20
  • Максимални обртни момент је повремени максимум који мењач прихвата током покретања напуњеног пужа; континуирани обртни момент је вредност за непрекидно мешање.
  • Приказане опције улазног вратила су стандардни 1"3/8 З6 и 1"3/4 З20 ПТО профили. Друге зупци, величине отвора и димензије излазне прирубнице могу се машински обрађивати према вашем цртежу.
  • Односи изван опсега наведених за дати оквир понекад се могу постићи комбиновањем фаза — пошаљите потребну излазну брзину и ми ћемо потврдити.

Како одабрати прави ПГА модел за ваш миксер

  1. Ускладите оквир са снагом трактора и величином пужа.Мале мешалице од 40–80 КС обично покрећу ПГА-502 или ПГА-1002/3; ТМР вагони средњег домета од 80–150 КС обично користе ПГА-1602/3 до ПГА-2502; велике вертикалне мешалице и хранилице за биогас прелазе на ПГА-3004 или ПГА-4204.
  2. Проверите континуирани обртни момент у односу на вашу дужност.Упоредите потребни обртни момент пужа миксера са континуираним бројем у табели, а не са вршном фигуром. Максимална вредност је простор за покретање, а не радна оцена.
  3. Потврдите улазну осовину.Већина трактора у Европи и Северној Америци користи 1"3/8 З6 при 540 о/мин, док веће машине користе 1"3/4 З20. Погрешан сплајн је најчешћа грешка у наручивању коју видимо.
  4. Проверите монтажу и ниво уља.Потврдите шему вијака, излазну прирубницу и положај за пуњење уља у односу на оквир миксера тако да јединица седи под углом наведеним у упутству.
  5. Планирајте интервал одржавања.Користите квалитет уља и интервал замене у упутству; можемо доставити писани распоред одржавања уз пошиљку ако је вашем сервисном тиму потребан за евиденцију о гаранцији.

Нисте сигурни који оквир одговара? Пошаљите марку миксера, пречник пужа, коњску снагу трактора и потребну брзину пужа — наши инжењери ће потврдити модел и однос пре него што наручите.

Детаљи о производу

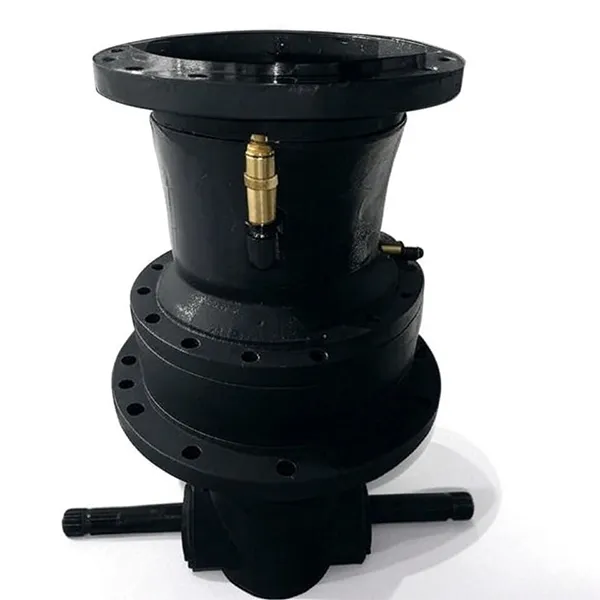

Обе фотографије испод су јединица серије ПГА коју производимо: склопљени мењач са ливеним кућиштем и прикључним вратима, као и цртеж димензија који се користи за проверу монтаже.

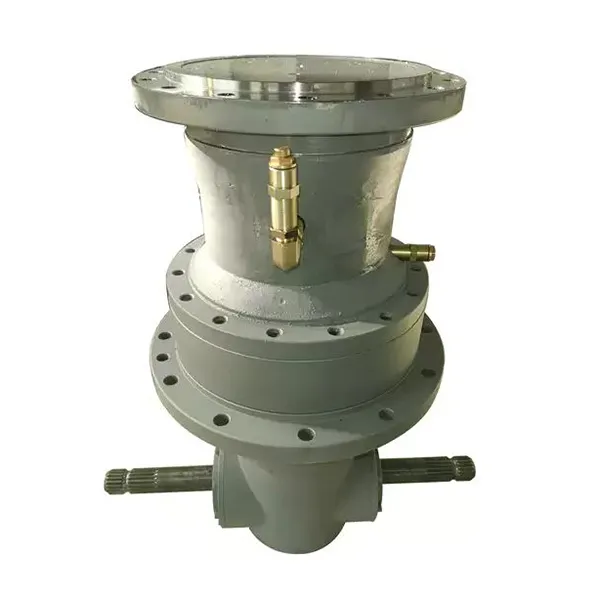

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Планетарни мењач са пужним погоном серије ПГА — кућиште од ливеног гвожђа, степен планетарне редукције и улазно вратило ПТО.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Контурне и монтажне димензије планетарног мењача миксера ПГА серије.

Материјали, заптивање и квалитет израде

Зупчаници и топлотна обрада

Зупчаници и осовине су машински обрађени од легираног челика високе чврстоће и карбуризовани на гас, а затим каљени до тврдоће површине зуба од око ХРЦ58 док језгро остаје довољно чврсто да апсорбује удар. Та комбинација је оно што ПГА серији даје отпорност на хабање на абразивној силажи и толеранцију на поновљене стартове са оптерећењем, и то је разлог зашто се исти оквир може понудити у широком распону односа без промене спољашњег омотача.

Кућиште и заптивање

Кућиште је једноделно тело од ливеног гвожђа, које држи отворе лежаја концентричнима и пригушује вибрације које би произведено кућиште пренело. Двоструко заптивање на улазном и излазном крају држи мазиво унутра и спречава прашину, муљ и воду за испирање, дајући јединици ниво заштите ИП65. Подмазивачи и место за пуњење уља су постављени тако да се рутинско сервисирање може обавити са миксером у радном положају.

Тестирање пре слања

Сваки мењач се покреће и проверава пре паковања: рад у празном ходу да би се потврдила глатка ротација и заптивање уља, провера зазора и контактног узорка на сету зупчаника, и коначна инспекција улазног клина и излазне прирубнице. Записи о тестирању могу бити приложени документима за отпрему када ваш пројекат захтева документовани доказ.

Кључне предности за оператере мешача хране

  1. Нижи трошак горива.Висока ефикасност преноса значи да се мање енергије губи између прикључног вратила и пужа, смањујући потрошњу горива за отприлике 30% на упоредивом раду мешања.
  2. Бржи старт, без предгревања.Зупчаник брзо долази у радно стање, тако да ранојутарњим серијама и мешавинама за допуну није потребно дуго загревање.
  3. Стабилно мешање велике брзине.Прецизни сет зупчаника одржава стабилну брзину пужа кроз сено, силажу и концентрат, тако да се оброк равномерно меша уместо да се раслојава.
  4. Глаткија, дуготрајнија вожња.Симетричан планетарни распоред балансира силу преноса, смањујући оптерећење заглављивања и механичко хабање на целој погонској линији.
  5. Аутоматско мењање односа под оптерећењем.Јединица почиње у режиму високог обртног момента који разбија збијену или замрзнуту храну, а затим прелази у бржи режим за остатак серије.
  6. Ради са малим тракторима.Појачавање обртног момента омогућава мањем, јефтинијем трактору да покреће исти пуж, ослобађајући веће машине за друге радове на терену.
  7. Дужи век карданског погона.Низак стартни момент смањује удар на прикључно вратило трактора и спојницу вратила, продужавајући интервале замене спојнице за 2-3 пута.
  8. Тиши, стабилнији рад.Мрежа са више зубаца апсорбује вибрације преноса, смањујући буку и ризик од олабављења причвршћивача.
  9. Лакши рад.Аутоматско мењање брзина смањује ручну интервенцију, тако да руковалац гледа на оброк и машину, а не на мењач.
  10. Документован квалитет.ИСО 9001 производња, машински обрађена и монтирана у сопственој фабрици, са резервним деловима и техничком подршком након испоруке.

Горе наведене цифре о уштеди горива и интервалима сервисирања су засноване на дизајну нашег мењача и типичном раду мешача хране; стварни резултати зависе од трактора, оброка и услова рада.

Доступне конфигурације и монтажа

ПГА серија се испоручује као чврст, компактан планетарни преносник који се спаја у три уобичајена распореда миксера. Реците нам који од њих правите или покрећете, а излазна прирубница, монтажна површина и положај пуњења уља су подешени у складу са тим.

Камионске мешалице

Погон пужа преузет од прикључног вратила или хидрауличног мотора камиона преко мењача, са кућиштем монтираним на предњој плочи мешалице.

Самоходне машине

Мењач монтиран на покретну шасију, где планетарни распоред са ниским нивоом вибрација штити зупчаник од удара током путовања.

Фиксне и стационарне мешалице

Континуирано дежурство на биогас постројењима, центрима за напајање и стационарним ТМР инсталацијама, где се може планирати хлађење уља и приступ сервису.

Апликације

Серија ПГА покреће ротацију мешача хране и система за храњење биогас постројења. Типичне инсталације укључују:

  • Вертикалне и хоризонталне ТМР мешалице и хранилице за исхрану
  • Пужни и пужни транспортери у центрима за сточну храну и кухињама за сточну храну на фармама
  • Линије за мешање силаже и сламе где се сабијени материјал мора разбити
  • Мешалице сировина за биогас постројења и вијци за дозирање раде континуирано
  • Расипачи постељине и смећа користе исти принцип погона пужа
  • Ретрофит замена дотрајалих мењача на постојећим мешалицама других марки

Ако ваша машина није на овој листи, опишите примену и радни циклус. Мењач који одговара стационарном додавачу биогаса може захтевати другачију спецификацију уља или угао монтаже за ТМР вагон монтиран на камион.

Рецензије купаца

★★★★★

Роберт МартинезИзвођач цевовода и опреме за градилиште, Хјустон, САД

Користили смо ове планетарне мењаче на цевоводима на обали Мексичког залива где су слани спреј и сталне вибрације нормалне. Током шест месеци непрекидног рада јединице су остале стабилне, без мерљивих промена у тачности зупчаника. Они сада покрећу наш позиционер за заваривање, држећи руку стабилном чак и на неравном тлу. За следећу фазу цевовода они су на нашој листи одобрених добављача.

★★★★★

Сопхие ДубоисМенаџер производње, Фабрика аутомобилских делова, Лион, Француска

Две године на нашој линији за штанцање и прецизност позиционирања се и даље држи унутар ±0,02 мм, чак и на танком алуминијумском лима. Наш принос у првом пролазу се побољшао за око 15% након преласка на ове јединице, а мењачима није било потребно ништа осим планиране замене уља.

★★★★★

Марко РосиКупац одржавања, Текстилне машине, Италија

Био сам забринут због разлике напона између Европе и Кине, а њихови инжењери су преко ноћи припремили план адаптације и испоручили двонапонски контролни модул. Дрвени сандук је чак укључивао и одговарајуће мазиво и упутство за одржавање на италијанском језику са локалним контактом за резервне делове. Интерфејс за монтажу је тачно одговарао погонском вратилу нашег разбоја, без аксијалног померања током пуштања у рад.

Честа питања о купцу

  • Који модел ПГА одговара мом миксеру за храну?Ускладите снагу трактора, пречник пужа и потребну брзину пужа са континуалним обртним моментом: мешалице од 40–80 кс обично користе ПГА-502 или ПГА-1002/3, 80–150 кс ТМР вагони користе ПГА-1602/3 до ПГА-2502, а велике мешалице за испоруку биогаса ПГА-40 или ПГА-40. Пошаљите нам податке о вашем миксеру и ми ћемо потврдити модел и однос.
  • Која је разлика између континуираног и максималног обртног момента?Континуирани обртни момент је оцена за непрекидно мешање; максимални обртни момент је повремени максимум који јединица прихвата када се покрене пуж са оптерећењем. Димензионирајте мењач на континуалној фигури и третирајте врх као почетну висину.
  • Које карданско вратило ми треба?Стандардне опције су 1"3/8 З6 за већину трактора од 540 о/мин и 1"3/4 З20 за веће машине. Ако је ваш ПТО другачији утор, отвор или величина, пошаљите цртеж и ми ћемо обрадити улаз да одговара.
  • Да ли је мењач заштићен од прашине и воде?Да. Кућиште од ливеног гвожђа користи двоструко заптивање на улазним и излазним крајевима до нивоа заштите ИП65, који покрива прашину, муљ и услове прања у свакодневној употреби на фарми.
  • Могу ли да наручим прилагођени однос, прирубницу или завршну обраду кућишта?Да. Раидафон обрађује зупчанике и саставља јединице у сопственој фабрици, тако да се прилагођени односи, излазне прирубнице, монтажне површине, позиције пуњења уља и завршне обраде боје производе према цртежима за ОЕМ програме.
  • Шта је са временом испоруке, резервним деловима и гаранцијом?Стандардни оквири се испоручују по кратком распореду, а прилагођене јединице прате потврђени цртеж. Резервни сетови зупчаника, заптивке и лежајеви су доступни засебно, а услови гаранције су наведени у понуди. Пошаљите своју количину и порт за испоруку по фиксној цени у року од 24 сата.

Повезани производи и даље читање

Раидафон испоручује цео погон око мешалице хране, тако да можете наручити мењач, вратило и спојнице из једне фабрике и једног стандарда за инспекцију:

Затражите понуду мењача ПГА серије

Пошаљите модел или цртеж миксера, коњску снагу трактора, потребну брзину пужа и прикључак за испоруку. Наши инжењери потврђују оквир, однос и улазно вратило, а затим одговарају са чврстом ценом у року од 24 сата.
