Месингани црв точак

Раидафон је кинески ОЕМ произвођач и добављач месинганих пужних точкова за пужне погоне у инжењерским машинама, металуршкој опреми, медицинским уређајима, бродоградњи и аутоматизованом складиштењу. Стандардна производња користи лимену бронзу ЗЦуСн10Пб1, тврдоће ХБ≥80, отпорност на хабање око 30% већа од обичног месинга. Зупчаник се обрађује кроз пет прецизних корака — ливење, грубо стругање, фино окретање, хоббинг и брушење — достижући храпавост површине зуба Ра≤1,6μм и грешку у мрежи испод 0,05 мм са одговарајућим пужом. Ефикасност преноса је око 15% већа од националног стандарда, а перформансе самоподмазивања смањују зависност од уља. Континуирани тест рада од 5000 сати показује стопу хабања испод 0,01 мм на 100 сати. Стандардни узорак: модул 0,5, 20 зубаца, пречник зубаца 11,2 мм, висина 12 мм, спољни пречник 11 мм, отвор 4 мм, тежина 16 г. Подржани су прилагођени модул, број зубаца, спољни пречник од 50 мм до 300 мм и класа материјала. Испорука је око 15 дана за стандардне поруџбине. Пошаљите цртеж, разред материјала, количину и одредишну луку за брзу понуду.
Кина ОЕМ произвођач месинганих пужних точкова

Произвођач месинганих пужних точкова за пужне погоне у инжењерингу, медицинској опреми и опреми за бродоградњу

Раидафон је фабрички директни произвођач и добављач месинганих пужних точкова са седиштем у Кини. Овај месингани пужни точак користи ЗЦуСн10Пб1 лимену бронзу са тврдоћом ХБ≥80 и отпорношћу на хабање око 30% већом од обичног месинга. Обрађује се кроз пет прецизних корака — ливење, грубо стругање, фино стругање, хоббинг и брушење — достизање храпавости површине зуба Ра≤1,6μм и грешке у мрежи испод 0,05 мм са одговарајућим пужом. Ефикасност преноса је за око 15% већа од националног стандарда, а тест непрекидног рада од 5000 сати показује стопу хабања испод 0,01 мм на 100 сати. Примене укључују окретање багера, подизање виљушкара, пренос ваљка за ваљаоницу, ротирајући оквири ЦТ скенера, подешавање зубарске столице, подизање палубне дизалице и аутоматизоване складишне слагаче. Подржани су прилагођени модул, број зубаца и спољни пречник од 50 мм до 300 мм. Пошаљите цртеж, разред материјала, количину и одредишну луку да затражите понуду.

ХБ≥80Тврдоћа
Ра≤1.6μмПовршина зуба
<0,05 ммГрешка у мрежи
+15%Ефикасност наспрам националног стандарда
15 данаСтандардна испорука

Предности материјала, прецизности и самоподмазивања

Раидафон производи овај месингани пужни точак користећи ЗЦуСн10Пб1 лимену бронзу. У поређењу са обичним месингом, ова легура нуди већу тврдоћу, бољу отпорност на хабање и стабилније перформансе под континуираним оптерећењем. Производни процес у пет корака контролише геометрију зубаца и завршну обраду, што је важно за глатко спајање са пужном осовином.

Корак 1 - Цастинг

ЗЦуСн10Пб1 калајна бронза се лива у бланке са контролисаном структуром зрна за стабилну тврдоћу.

Корак 2 — Грубо и фино окретање

Спољни пречник, отвор, степеник и чела се окрећу на толеранцију пре сечења зупчаника.

Корак 3 — Хоббинг

Профил спиралног зуба је исечен тако да одговара осовини пужа, са бројем зуба и модулом који се контролише по цртежу.

Корак 4 — млевење

Површина зуба је брушена до Ра≤1,6μм, а грешка у мрежи са црвом се одржава испод 0,05 мм.

Корак 5 — Преглед и паковање

Проверавају се тврдоћа, димензија и мрежастост. Уље против рђе и заштитни омот се наносе пре паковања.

За купце који набављају повезане делове зупчаника и мењача, прегледајте цеоПрецисион Геаркатегорија, тхеПужни зупчаник и пужно вратилостраница, иДуплек Ворм Геарстраница.

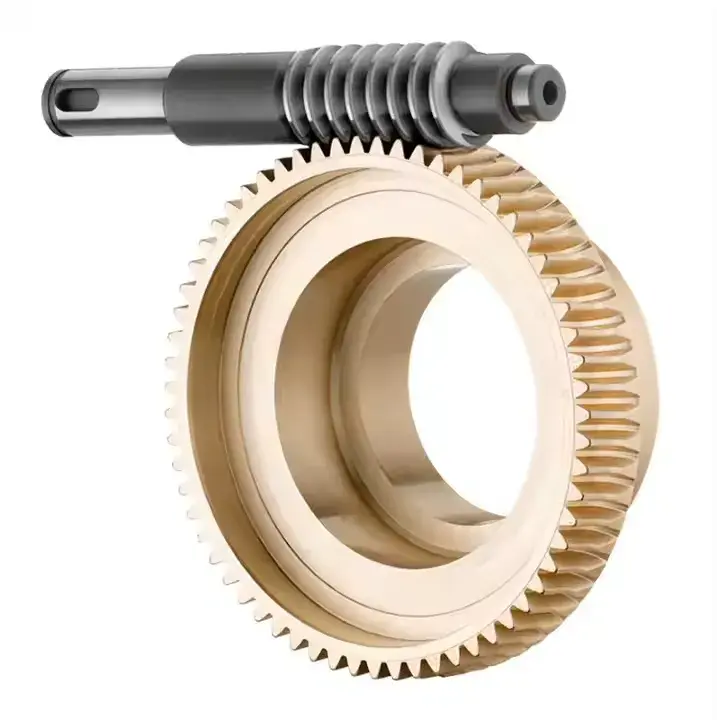

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment

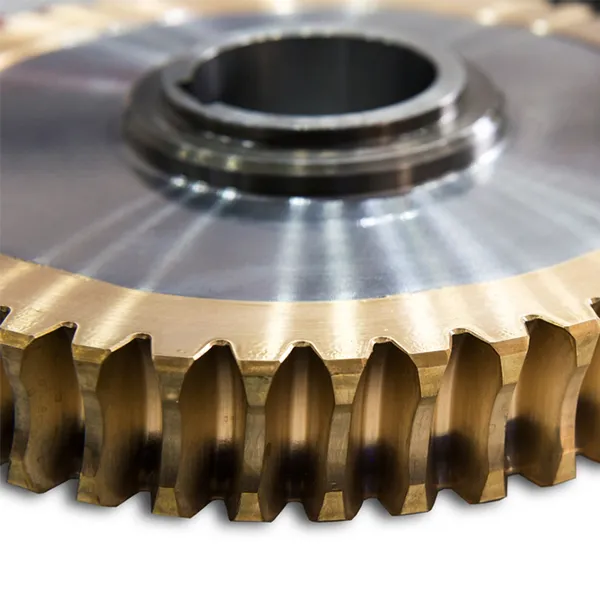

Месингани пужни точак произведен од калајне бронзе ЗЦуСн10Пб1

Стандардне спецификације и димензије

У табели испод су наведене стандардне спецификације узорка, величина пужног точка и одговарајућа величина осовине пужног зупчаника. Прилагођени модул, број зубаца, спољни пречник од 50 мм до 300 мм, проврт и класа материјала су подржани за ОЕМ пројекте.

Стандардне спецификације

Ставка Валуе
Материјал Месинг (ЗЦуСн10Пб1 лимена бронза)
Боја Жута
Модул 0.5
Тежина 16 г

Величина црвног точка

Ставка Валуе
Зуби 20
Пречник зуба 11,2 мм
Висина 12 мм / 0,47 инча
Спољни пречник 11 мм / 0,43 инча
Пречник рупе 4 мм / 0,16 инча
Величина корака 9 × 7 мм / 0,35 × 0,27 инча (пречник × В)
Укупна величина 12 × 11 × 4 мм / 0,47 × 0,39 × 0,12 инча (В × ОД × ИД)

Величина осовине пужног зупчаника

Ставка Валуе
Висина 20 мм / 0,79 инча
Спољни пречник 9,8 мм / 0,39 инча
Унутрашњи пречник 3,17 мм / 0,12 инча
Величина 20 × 9,8 × 3,17 мм / 0,79 × 0,39 × 0,12 инча (В × ОД × ИД)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Референца димензија за стандардни месингани пужни точак

Примене у инжењерским машинама, медицинској опреми и бродоградњи

Инжењерске машине

Механизми за окретање багера ослањају се на то да би се носили са великим обртним моментом и омогућили да се окретна плоча неометано покреће и зауставља у блатњавим условима. Системи за подизање виљушкара га користе за прецизно подизање терета од 3 тоне без подрхтавања.

Металуршка опрема

Пренос ваљка за ваљаоницу одржава стабилан рад на 250°Ц, подржавајући уједначену дебљину челичне плоче. Уређаји за нагињање челичних излива користе своја својства самоподмазивања како би избегли контаминацију уљем растопљеног челика.

Медицинска опрема

Ротирајући оквири ЦТ скенера раде испод 45 дБ са овим месинганим пужним точком, који подржава јасну слику. Подешавањем столице за стоматологију постиже се прецизно подизање и спуштање од 0,5 мм.

Бродоградња

Механизми за подизање палубне дизалице отпорни су на корозију сланом спрејом и још увек не клизе након 500 сати тестирања сланом спрејом. Системи за управљање бродом одржавају тачну контролу правца ветра и таласа.

Аутоматизовано складиштење

Системи за подизање слагача обављају 20 радњи у минути са грешком позиционирања која не прелази 1 мм. Уређаји за управљање линијом за сортирање подносе промене правца велике брзине без застоја пакета.

Текстил и амбалажа

Текстилна опрема и опрема за паковање имају користи од стабилног преноса снаге, самоподмазивања и смањене потрошње енергије током дугих непрекидних смена.

За повезане компоненте преноса, прегледајтеСцрев Геаркатегорија иБевел Геарстраница.

Докази о квалитету, тестирање и подршка за извоз

Евиденција материјала и тврдоће

ЗЦуСн10Пб1 калај бронзаног квалитета, тврдоће ХБ≥80 и записи о термичкој обради или ливењу могу се испоручити са великим пошиљкама.

Профил зуба и преглед димензија

Модул, број зубаца, пречник зубаца, спољни пречник, димензије отвора и степеница се проверавају према нарученом цртежу или узорку.

Провера мреже и буке

Свака серија се проверава за грешку у мрежи испод 0,05 мм са одговарајућим пужом, глатком ротацијом и ниском буком при раду.

Извозно паковање

Зупчаници су паковани уљем против рђе и заштитним омотом. Наруџбине у расутом стању могу се палетизирати и везати за поморски транспорт, ваздушни транспорт или експресну испоруку.

Прилагођени ОЕМ процес наручивања

Корак 01 Пошаљите детаље апликације

Наведите модул, број зубаца, спољни пречник, отвор, величину корака, разред материјала, количину и одредишни прикључак.

Корак 02 Преглед цртежа или узорка

Раидафон прегледа ОЕМ цртеж или физички узорак и потврђује спецификацију и избор материјала.

Корак 03 Узорак и одобрење

За прилагођене пројекте, Раидафон производи узорак за потврду купца пре масовне производње.

Корак 04 Производња и котација

Након одобрења, Раидафон даје ФОБ Нингбо понуду, распоред производње и детаље паковања.

Често постављана питања

Шта је месингани пужни точак?

Месингани пужни точак је део точка пужног погона, који се спаја са пужним вратилом за пренос кретања и обртног момента под углом осовине од 90°. Користе се легуре месинга и бронзе јер нуде ниско трење, добру отпорност на хабање и самоподмазујућа својства када су упарене са каљеним челичним пузом.

Који материјал користи Раидафон?

Раидафон стандардна производња користи ЗЦуСн10Пб1 лимену бронзу са тврдоћом ХБ≥80 и отпорношћу на хабање око 30% већом од обичног месинга. Друге врсте бронзе или месинга могу се користити на захтев у зависности од оптерећења, брзине и окружења.

Која се прецизност и ефикасност могу постићи?

Зупчаник се обрађује кроз пет прецизних корака — ливење, грубо стругање, фино окретање, хоббинг и брушење — достижући храпавост површине зуба Ра≤1,6μм и грешку у мрежи испод 0,05 мм са одговарајућим пужом. Ефикасност преноса је за око 15% већа од националног стандарда, а тест непрекидног рада од 5000 сати показује стопу хабања испод 0,01 мм на 100 сати.

Која је стандардна величина узорка?

Стандардни узорак: модул 0,5, 20 зубаца, пречник зубаца 11,2 мм, висина 12 мм, спољни пречник 11 мм, отвор 4 мм, тежина 16 г. Одговарајућа осовина пужног зупчаника: висина 20 мм, спољни пречник 9,8 мм, унутрашњи пречник 3,17 мм. Подржани су прилагођени модул, број зубаца, спољни пречник 50-300 мм и отвор.

Које су главне апликације?

Примене укључују механизме за окретање багера, системе за подизање виљушкара, пренос ваљка за ваљаонице, уређаје за нагињање челичних излива, ротирајуће оквире ЦТ скенера, подешавање стоматолошке столице, нагиб крана на палуби, системе управљања бродом, аутоматизоване складишне слагаче и уређаје за управљање линијама за сортирање.

Које информације су потребне за понуду?

Пошаљите детаље цртежа или узорка, модул, број зубаца, спољашњи пречник, отвор, разред материјала, количину и одредишни прикључак. Раидафон ће одговорити са ФОБ Нингбо цитатом и временом испоруке.

Које је време испоруке?

Стандардне поруџбине се испоручују за око 15 дана након потврде поруџбине. Прилагођене или групне поруџбине зависе од сложености и количине цртежа. Раидафон даје ажурирани распоред након одобрења цртежа.

Спремни да набавите прилагођене месингане пужне точкове?

Пошаљите детаље о цртежу или узорку, модулу, броју зубаца, спољашњем пречнику, отвору, разреду материјала, количини поруџбине и одредишном порту. Раидафон ће потврдити спецификацију, произвести узорак ако је потребно, а затим обезбедити ФОБ Нингбо понуду са временом испоруке и детаљима паковања.
