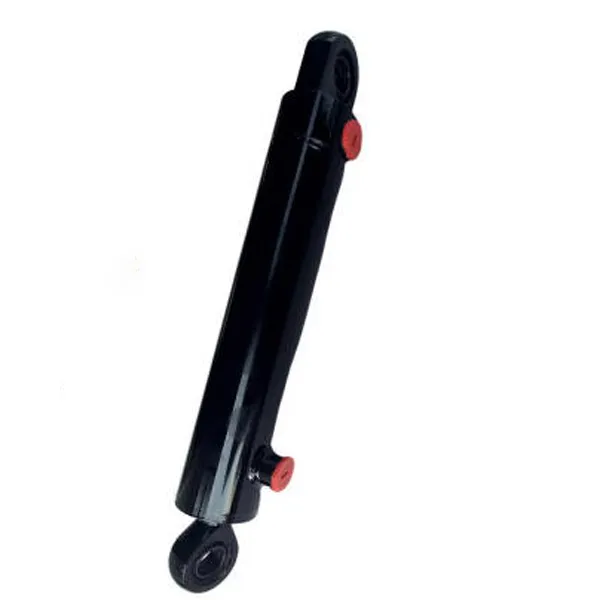

EP-22/5142046 Steering Hydraulic Cylinder

EP-22/5142046 steering hydraulic cylinder is a double-acting hydraulic cylinder designed and produced by Raydafon Company. It is widely used in the steering systems of small and medium-sized engineering vehicles, agricultural machinery, garden machinery and other equipment. The hydraulic cylinder has a compact structure, flexible installation method, and convenient maintenance. It is suitable for stable steering control under various complex working conditions.

Спецификација

Пречник цилиндра	Пречник шипке	Мождани удар	Удаљеност уградње
50мм	22мм	199мм	358мм

Врста управљачког хидрауличног цилиндра

Постоје различите врсте хидрауличних цилиндара за управљање, од којих је сваки направљен да одговара одређеним подешавањима управљања машинама.

Узмите, на пример, хидраулични цилиндар управљања са једним полугом. Ово ћете често видети на пољопривредној опреми и индустријским машинама. Прилично је директан у начину на који је изграђен и добро ради у кретању праволинијски - управо оно што је потребно основном управљању.

Затим ту је хидраулични цилиндар управљања са двоструком шипком. Овај има шипку која вири на оба краја клипа. То значи да су сила и покрет избалансирани у оба смера, што је корисно за опрему која треба да остане центрирана или да ради симетрично.

If you’re dealing with boats, there’s the hydraulic steering cylinder for boats. These are built to handle all the moisture and rust that comes with marine environments, whether the boat has an inboard or outboard engine. The double ended hydraulic steering cylinder is pretty common here too, since it gives steady, predictable steering—something you really need out on the water.

Одабир правог типа обично се своди на ствари као што су под којим притиском ће бити, колико простора има да се инсталира, потребна дужина хода и како је цео систем постављен. Узмите прави и имаћете доследне перформансе управљања, што помаже да ствари буду безбедне у стварној употреби.

Ако желите да купите или изаберете ове делове, рад са добављачима који познају хидрауличне цилиндре за управљање може да буде сигуран да оно што добијете одговара вашој машини или чамцу.

Примена управљачког хидрауличног цилиндра

Steering hydraulic cylinders show up in all sorts of vehicles and gear where you need to control direction reliably. Take farm equipment, for example—tractors rely on the hydraulic steering cylinder for tractor to make turning easier, even when the ground’s bumpy or soft. That makes it simpler to maneuver when plowing, planting, or moving between fields.

Out on the water, you’ll find boat hydraulic steering cylinders and marine hydraulic steering cylinders in things like fishing boats and leisure crafts. These parts take the movement from the helm and turn it into the linear motion needed to steer inboard or outboard engines. The outboard hydraulic steering cylinder is a good fit for small to medium boats, where space is tight and quick steering matters.

Међутим, то нису само фарме и чамци. Ови цилиндри се такође користе у грађевинској опреми, виљушкарима, шумарским машинама и утоваривачима. У овим машинама они или помажу у управљању предњом осовином или помажу када возило има зглобни оквир и треба да се артикулише.

Сваки посао тражи различите ствари - на пример колико далеко цилиндар треба да се помери, колики притисак може да поднесе и колико добро заптива. Одабир правог хидрауличног цилиндра за управљање зависи од дизајна опреме и од тога где ће се користити.

Препоруке за инсталацију и одржавање

1. Припрема за инсталацију

Прво, проверите да ли је цео хидраулични систем чист. Обришите цеви, резервоар за уље и све прикључке - нису дозвољени метални комадићи, прашина или вода. Добра је идеја убацити и филтер високе ефикасности у систем; на тај начин, прљавштина неће покварити печате.

Затим проверите портове. Навоји треба да буду глатки, а жлебови за заптивање морају бити очишћени од прљавштине. Нанесите мало мазива за заптивање специфичне за хидраулику — таман довољно да обавите посао.

Такође, размислите куда иде. Ако ће бити супер вруће или смрзавање, још једном проверите да ли материјал за заптивање то може да поднесе. Ако не, питајте за набавку прилагођеног.

2. Како га инсталирати

Ако је у питању тип двоструких минђуша, уверите се да рупе за монтажу добро пристају. Није дозвољено протресање или отпуштање када је унутра.

Приликом затезања вијака, придржавајте се препорученог обртног момента. Превише стегнуто, и можете нешто сломити; превише лабав, и слободно ће се помицати.

И поравнајте га како треба. Хидраулични цилиндар треба да се креће у истом смеру као и део којим управља. Без бочне силе - то ће га брзо истрошити.

3. Коришћење и одржавање

Редовно мењајте хидраулично уље. Први пут, после 100 сати употребе. Након тога, сваких 6 месеци или 500-800 сати - шта год пре наступи. Држите се препорученог вискозитета и пристојног бренда.

Проверите то с времена на време. Потражите огреботине или цурење уља на клипњачи. Само тело цилиндра - има ли рђе или цурења? И уверите се да су заптивке на спојевима и даље у једном комаду.

4. Поправљање или замена делова

Ако видите да уље цури или не ради како треба, заптивке су вероватно истрошене. Замените их - најбоље је да користите оригиналне делове ако можете.

Када га растављате или поново састављате, пустите да се системски притисак прво испразни. Не пипајте печате ничим тврдим - поцепаћете их. А када инсталирате нове, додајте мало мазива да се не оштете.

О Раидафону

Раидафон је произвођач који се бави практичним инжењерингом. Налазимо се у провинцији Џеђијанг и изградили смо своје пословање прављењем хидрауличних цилиндара—углавном за тракторе и индустријску опрему. Временом смо усавршили хидрауличне цилиндре за управљање и повезане делове, растући корак по корак у специјализованог произвођача.

It all started with making parts for harvesters and construction machines. But as the agricultural equipment market shifted, we shifted too. We slowly focused more on tractor hydraulic cylinders, paying extra attention to how well they fit, how they work, and how long they last. You can see that focus in our products, how we make them, and the long-term relationships we’ve built with customers.

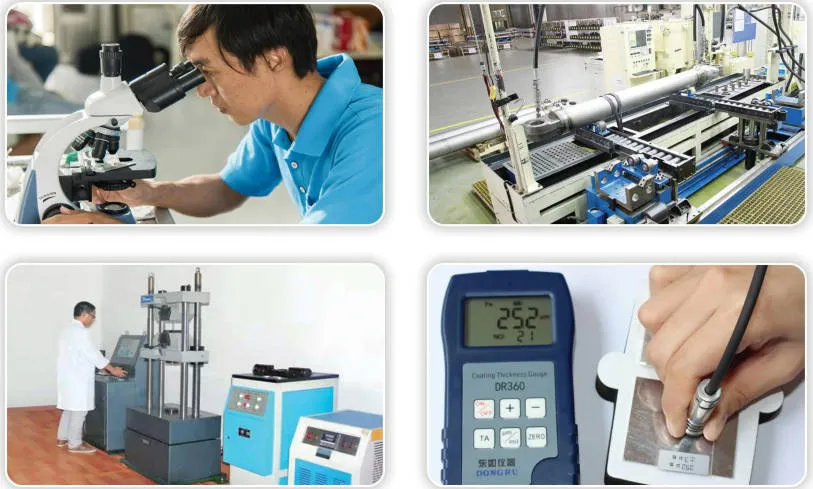

Our factory has a full set of production lines—from CNC machining to putting parts together and spray coating. Keeping all that in-house means we can keep every step of manufacturing connected and efficient. Behind the scenes, there’s a team of engineers, production workers, and supervisors who’ve been around a while. They make sure quality stays steady and orders get delivered on time.

We’re not after quick growth or big boasts. What matters to us is making solid parts that work for real-world needs. Whether you’re looking for OEM hydraulic cylinder replacements, need a custom steering cylinder for agricultural machinery, or want a long-term partner, we aim to provide dependable products and responsive service. That’s it—no more, no less.
