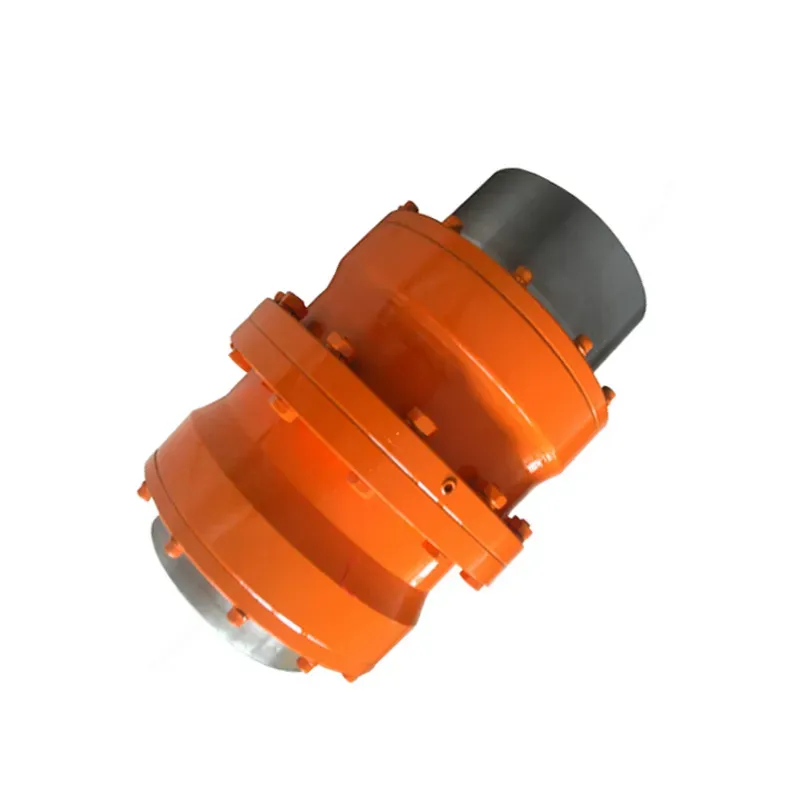

Замена спојнице зупчаника у облику бубња ГИГЛ

ГИГЛ зупчаста спојница у облику бубња за тешке индустријске преносе

Ако је вашој тешкој машини — сталке за ваљање челичана, дробилице за цементаре или транспортне траке за рударство — потребна спојница која се неће повући од великог обртног момента, Раидафонова заменаГИГЛ зупчаста спојница у облику бубњаје направљен управо за тај посао.

Зуби у облику бубња направљени за употребу у стварном свету

Шта чини оводобош зупчаста спојницаиздвајати се? Зуби у облику бубња. Они не преносе само снагу – они се носе са нередом употребе у стварном свету. Максимални обртни момент достиже 2000 кН·м, величине отвора се крећу од 50 мм до 400 мм и потребно је до 1,5 степени угаоног одступања. Поврх тога, компензује аксијална и радијална померања која би брзо истрошила обичне спојнице.

42ЦрМо челик са прецизно брушеним еволвентним зубима

Раидафон га прави од 42ЦрМо челика високе чврстоће, а затим бруси еволвентне зупце зупчаника до прецизности — тако да снага тече глатко и хабање остаје ниско. То је главна ствар за купце које тражезупчасте спојнице високог обртног момента за индустријску примену; наставља да ради чак и када се машине снажно гурају.

ИСО 9001 сертификован и погодан за одржавање

Ова спојница није само чврста – паметна је и за одржавање. Има сертификат ИСО 9001. Мрежица зупчаника је подмазана, што смањује вибрације и продужава радни век, чак и у прашњавим рудницима или узаврелим цементарама. Његова компактна структура значи да се инсталирање на ваљаонице или погоне транспортера не претвара у велики пројекат. Зато је то најбољи избор каоиздржљива зупчаста спојница за бубањи пожељан избор за прилагођене зупчасте спојнице за рударску опрему — величине и површински третмани могу бити прилагођени вашем подешавању.

Конкурентне фабричке цене из Кине

Раидафонова фабрика је у Кини, тако да балансирамо добар квалитет са ценама које имају смисла. Не продајемо део који одговара свима – радимо са вама да бисмо добили праву спојницу за ваше машине. Мање застоја, боља ефикасност и спојница која држи вашу тешку опрему у покрету.

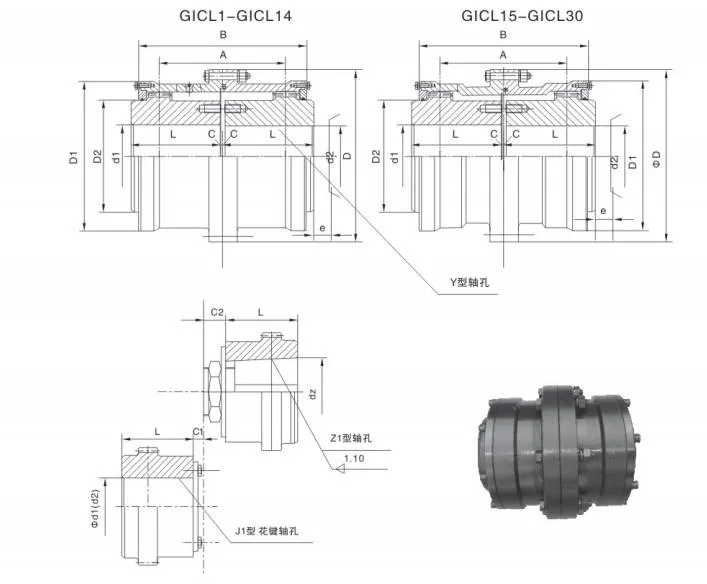

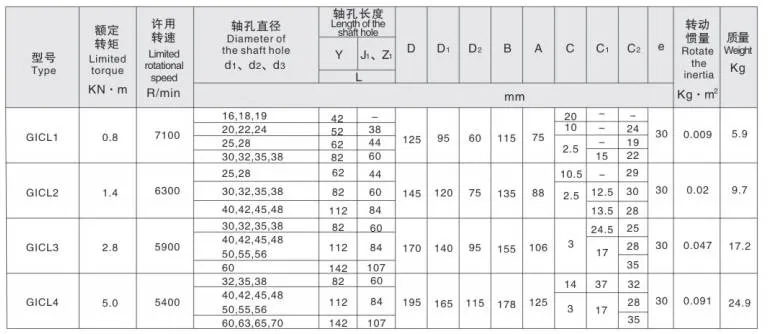

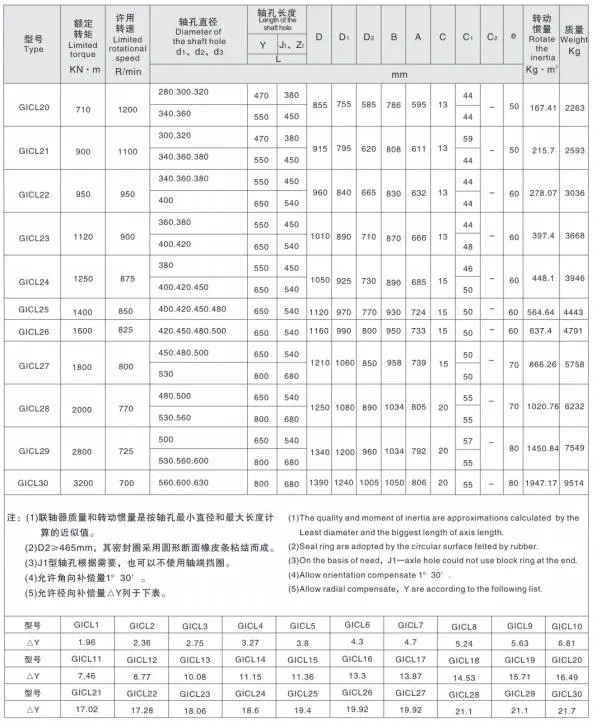

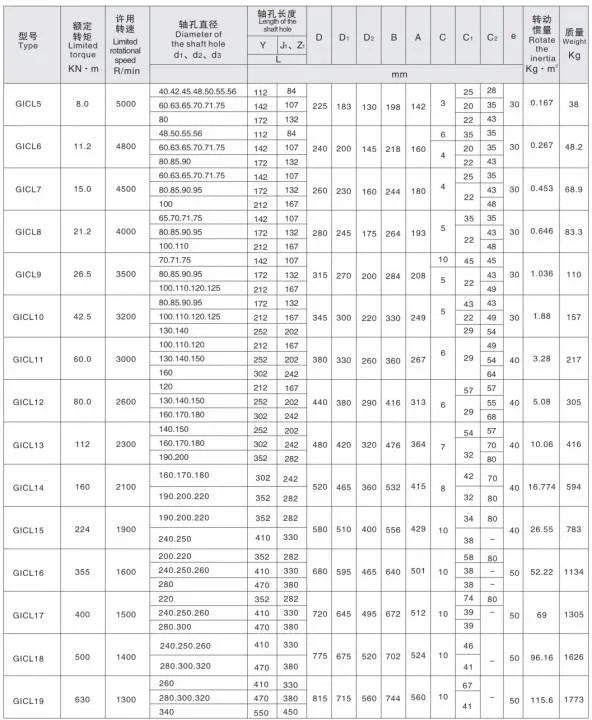

Спецификација производа

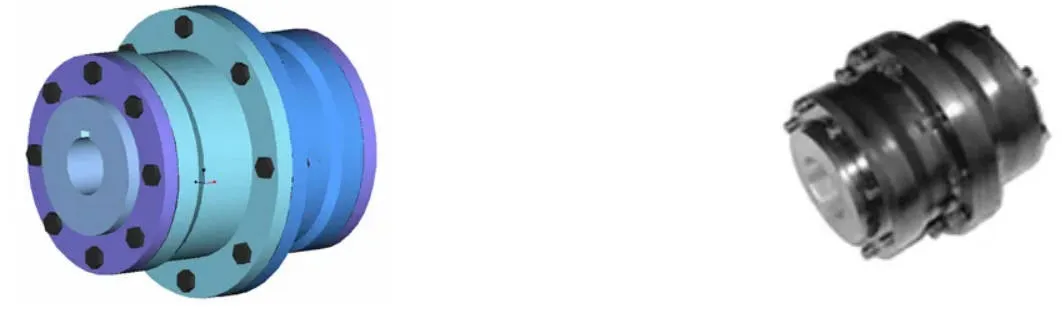

Карактеристике производа

ГИГЛ зупчаста спојница у облику бубња је опција високих перформанси у флексибилним системима зупчаничке спојнице, прилагођена тешким индустријским сценаријима где се о поузданом преносу снаге не може преговарати.

15–20% већа носивост од спојница са равним зупцима

Шта ово чини напреднимзупчаста спојница облика бубњаВрхунски избор је његова способност да се ефикасно носи са угаоним неусклађеношћу, а да притом задржи пренос високог обртног момента нетакнутим. У поређењу са зупчастим спојницама са правим зупцима, ГИГЛ модел пружа просечно повећање толеранције оптерећења од 15–20% под истим спољним пречником унутрашњег рукава и условима максималног спољашњег пречника спојнице. То га чини погодним за ГИГЛ апликације са великим оптерећењем.

Угаони померај до 1°30'

Једна од његових највећих предности је побољшана компензација угаоног померања. Када је радијални померај нула, зупчасте спојнице са правим зупцима подносе само 1°, али ГИГЛ зупчаста спојница у облику бубња иде до 1°30' — што је побољшање од 50%. То га чини идеалним за окружења са малим брзинама и великим оптерећењем, као што сурударске и металуршке машине, где толеранција неслагања мења игру.

Оптимизован контакт са зубима, нижа бука, дужи интервали одржавања

Површина зуба у облику бубња побољшава контакт између унутрашњих и спољашњих зуба. Поправља уобичајене проблеме са спојницама са равним зупцима, као што је стискање ивица и концентрација напрезања на крајевима зубаца током угаоног померања. Истовремено, смањује трење и хабање, смањује буку и продужава интервале одржавања. Раширени облик спољашњег зубног рукава олакшава монтажу и демонтажу тимовима за одржавање.

99,7% ефикасности преноса

Када је реч о ефикасности преноса, ГИГЛ зупчаста спојница у облику бубња достиже 99,7% — број који говори о његовој поузданости за индустријске зупчасте спојнице, од транспортних система у производњи до тешких машина у грађевинарству. Спољни зубни рукав користи зупце у облику бубња за глатко спајање, направљене од висококвалитетног челика са средње тврдим површинама зуба да издрже тешка оптерећења. Опционо очвршћавање површине зуба (ХРЦ ≥ 56) додатно повећава издржљивост. Његов лагани дизајн одржава инерцију ротације ниском — идеално за опрему где су брзина и прецизност важни.

Поуздано подмазивање, заптивање и заменљивост

Да би ГИГЛ зупчаста спојница у облику бубња дуго радила, опремљена је поузданим структурама за подмазивање и заптивкама које продужавају радни век и поједностављују одржавање. Његов симетричан дизајн обезбеђује одличну заменљивост, тако да је замена делова једноставна. За операције велике брзине где периферне брзине прелазе 36 м/с, динамичко балансирање спречава вибрације и обезбеђује стабилне перформансе. Конфигурације отвора за осовину нуде флексибилност — комбиновање типова И, З1 и Ј1 како би се задовољиле различите потребе повезивања.

Комплетан асортиман зупчастих спојница у облику бубња

Раидафон, поузданпроизвођач зупчасте спојнице, производи читав низ зупчастих спојница у облику бубња изван ГИГЛ-а, укључујући ГИЦЛ, ГИИЦЛ, ГИЦЛЗ, ГИИЦЛЗ и НГЦЛ варијанте — све испуњавају строге индустријске стандарде да гарантују квалитет.

Компактан, крут-флексибилан, мало одржавања

Ова круто-флексибилна спојница има мноштво предности: компактну структуру, мали радијус окретања, високу носивост, врхунску ефикасност, ниску буку и дуге циклусе одржавања. Посебно је погодан за услове ниске брзине и тешке услове рада у металургији (ваљаонице), рударству (дробилице), дизању и транспорту (дизалице), као и преносницима осовине за нафту, хемикалије и генералне машине.

Примена Нотес

Због своје велике крутости и флексибилности без еластичности, не препоручује се за машине којима је потребно пригушивање вибрација, пуферовање или изузетно строго поравнање осовине — као што је прецизна опрема где чак и мале вибрације могу да утичу на перформансе.

Сценарији апликација

ГИГЛ зупчаста спојница у облику бубња се широко користи у тешким индустријским секторима где су високи обртни момент, толеранција неусклађености и издржљивост критични.

Зашто купити од Раидафона

Раидафон је са седиштем у Кинидобављач зупчастих спојницаса више од деценије искуства у компонентама механичког преноса. Ми балансирамо добар квалитет са конкурентним фабричким ценама и не продајемо делове који одговарају једној величини – радимо са вама да ускладимо праву спојницу са вашим машинама.

Прилагођене величине и површински третмани

Потребна вам је одређена величина отвора, очвршћавање површине зуба (ХРЦ ≥ 56) или прилагођена конфигурација рупе осовине? Ми кројимо величине и површинске третмане да одговарају вашем тачном подешавању.

Брза испорука и техничка подршка

Стандардни модели се испоручују брзо, а наш инжењерски тим пружа упутства за инсталацију и пуштање у рад на захтев. Мање застоја, боља ефикасност и спојница која држи вашу тешку опрему у покрету.
