Како прецизност зупчаника утиче на перформансе и поузданост опреме?

У свету механичког преноса снаге, зупчаници су основни градивни блокови који омогућавају конверзију брзине и обртног момента у безброј примена — од индустријских машина и аутомобилских трансмисија до пољопривредне опреме и ветротурбина. На перформансе и поузданост било ког система са зупчаницима дубоко утиче прецизност са којом су зупчаници произведени. Прецизност зупчаника обухвата неколико димензија: тачност димензија, геометрију профила зубаца, завршну обраду површине и квалитет материјала и топлотну обраду. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша фабрика производи високо прецизне зупчанике више од две деценије, и видели смо како чак и мала одступања у геометрији зупчаника могу довести до значајних губитака у ефикасности, повећане буке и вибрација и прераног квара компоненти. Овај чланак пружа свеобухватну анализу како прецизност зупчаника утиче на перформансе и поузданост опреме, подржану инжењерским принципима и студијама случаја из стварног света.

Однос између прецизности зупчаника и перформанси опреме је вишеструк. Прецизнији зупчаници показују мању грешку у преносу, што директно значи глаткији рад, смањене вибрације и већу механичку ефикасност—често за 2 до 5 процената у поређењу са нижим зупчаницима. Ово повећање ефикасности не само да смањује потрошњу енергије већ и продужава животни век лежајева, заптивки и других компоненти погона. Штавише,прецизни зупчаницинуде супериорну расподелу оптерећења по профилу зуба, минимизирајући концентрацију напрезања која може довести до удубљења, зарезивања или лома зуба. Са становишта поузданости, прецизни зупчаници су мање склони хабању и замору и задржавају своје карактеристике перформанси током дужег периода, смањујући учесталост одржавања и непланиране застоје. У овом детаљном водичу ћемо разложити техничке аспекте прецизности зупчаника, укључујући АГМА и ИСО оцене квалитета, параметре храпавости површине и контролу зазора. Такође ћемо обезбедити детаљне спецификације, протоколе тестирања и критеријуме за избор из опсежне инжењерске праксе наше фабрике.

Садржај

• 1. Зашто прецизност зупчаника смањује вибрације и буку у опреми?
• 2. Како завршна обрада површине и профил зуба утичу на носивост?
• 3. Које су кључне техничке спецификације наших производа за прецизну опрему?
• 4. Како прецизни зупчаници могу да смање одржавање и продуже животни век опреме?
• Често постављана питања (ФАК)
• Закључак и консултације о избору опреме

Зашто прецизност зупчаника смањује вибрације и буку у опреми?

Вибрације и бука нису само сметње; они су индикатори механичког поремећаја који може довести до квара компоненти и смањене поузданости опреме. У срцу вибрација и буке изазваних зупчаником је грешка преноса, што је разлика између теоријске и стварне излазне позиције зупчаника. Сваки пар зупчаника има одређену грешку преноса због производних толеранција, угиба зубаца под оптерећењем и других фактора. Прецизнији степен преноса има мању грешку у преносу, што доводи до глаткијег укључивања, смањених вибрација и тишег рада. Наша фабрика је измерила да надоградња са АГМА класе 10 зупчаника (стандардни комерцијални квалитет) на АГМА класе 12 зупчаника (висока прецизност) може смањити нивое вибрација за 40 до 60 процената и смањити укупну буку за 3 до 5 дБА, што је значајно субјективно побољшање.

Специфични механизми за смањење вибрација и буке Прецисион Геар:

• Смањена грешка од зуба до зуба:Прецизни процеси обраде, као што су брушење и хоновање, производе зупчанике са минималним варијацијама у размаку између зубаца и профилу. Ово осигурава да се сваки зуб захвати на исти начин, спречавајући цикличне ударе који производе вибрације.
• Оптимизована модификација профила зуба:Високо прецизни зупчаници често укључују растерећење врха и круну профила, који компензују отклон зуба под оптерећењем. Ово осигурава да се зупчаник глатко спаја током целог циклуса захвата, минимизирајући динамичке силе.
• Врхунска обрада површине:Глаткија површина зуба смањује трење и феномен клизања, што може изазвати вибрације. Наши производи Прецисион Геар постижу храпавост површине од Ра од 0,4 до 0,8 микрометара, у поређењу са Ра 1,6 за стандардне зупчанике, што резултира тишим радом.
• Балансирана геометрија зупчаника:Прецизна производња осигурава да је зупчаник динамички балансиран, елиминишући било какву заосталу неравнотежу која би могла да изазове вибрације при великим брзинама. Ово је посебно важно за апликације изнад 3000 о/мин.

Практична студија случаја из фабрике папира у Сједињеним Државама илуструје утицај прецизности зупчаника на вибрације. Млин је имао високе нивое вибрација на свом главном погонском редуктору, што је изазивало превремене кварове на лежајевима и непланирана гашења. Оригинални зупчаници су били АГМА класе 10 квалитета, са видљивим храпавостима на боковима зубаца. Након замене зупчаника са нашим Прецисион Геар, брушеним до АГМА класе 12 са завршном обрадом површине од Ра 0,5, нивои вибрација су пали са 12 мм/с РМС на 4,5 мм/с РМС. Смањење вибрација продужило је век лежаја са 6 месеци на преко 2 године, а млин је пријавио годишњу уштеду од 45.000 УСД у трошковима одржавања и изгубљеној производњи. Овај случај показује да улагање у прецизне зупчанике није само побољшање квалитета; то је финансијска одлука која доноси опипљиве приносе.

Наша фабрика у Раидафону користи напредне ЦНЦ машине за брушење зупчаника из Реисхауер-а и Капп-а за постизање ових нивоа прецизности. Користимо комбинацију континуираног генерисања брушења и профилног брушења да бисмо постигли тражени облик зуба, са циклусом мерења који проверава сваку критичну димензију. Добијени зупчаник има грешку у преносу која је обично мања од 10 лучних секунди, што је изузетно глатко. Смањењем вибрација и буке, наш Прецисион Геар директно побољшава перформансе опреме, удобност руковаоца и дуговечност читавог погона.

Како завршна обрада површине и профил зуба утичу на носивост?

Носивост је способност зупчаника да преноси обртни момент без замора површине (питтинг) или замора при савијању (ломљење зуба). Прецизност зупчаника утиче на носивост кроз два примарна фактора: завршну обраду бокова зуба и тачност профила зуба. Глаткија завршна обрада површине смањује контактни напон између зуба, пошто је оптерећење распоређено на већу ефективну површину. Слично, прецизнији профил зуба обезбеђује да се оптерећење равномерно дели по ширини зуба, спречавајући локализовано преоптерећење. Наша фабрика је спровела опсежна тестирања утицаја завршне обраде површине и тачности профила на животни век зупчаника, и открили смо да повећање нивоа прецизности од АГМА класе 10 до класе 12 може повећати носивост зупчаника за 20 до 30 процената, омогућавајући већи пренос обртног момента без повећања величине зупчаника.

Предности високопрецизних зупчаника за ношење терета:

• Смањени контактни стрес (Херцијански стрес):Глаткија завршна обрада површине и тачан профил смањују микроскопске врхове и долине на површини зуба, који су места високог контактног напрезања. Наш Прецисион Геар, са храпавостом површине од Ра 0,4, може толерисати до 20 процената већи контактни напон пре него што дође до удубљења, у поређењу са зупчаницима са завршном обрадом Ра 1,6.
• Побољшано задржавање филма мазива:Фина завршна обрада површине омогућава мазиву да формира конзистентнији и дебљи еластохидродинамички (ЕХД) филм, који спречава контакт метала и метала и смањује хабање. Наши тестови показују да прецизни зупчаници одржавају дебљину ЕХД филма која је 25 процената већа од стандардних зупчаника под истим условима оптерећења.
• Равномерна расподела оптерећења:Тачан профил зуба обезбеђује да се оптерећење равномерно распоређује дуж еволвентне дужине зуба, избегавајући оптерећење ивицама или концентрисано оптерећење на корену зуба. Ово смањује ризик од ломљења зубаца и продужава животни век зупчаника.
• Смањена варијација брзине клизања:Прецизни зупчаници одржавају константнију брзину клизања по површини зуба, минимизирајући варијације у трењу и хабању. Ово је посебно важно за зупчанике који раде при великим брзинама и под великим оптерећењем.

Студија коју је спровела наша фабрика у сарадњи са великим произвођачем ветротурбина квантификовала је утицај завршне обраде површине на животни век зупчаника. Два сета зупчаника идентичне геометрије и материјала су тестирана под истим условима оптерећења и брзине. Један сет је имао завршну обраду површине Ра 1,6 (као рез), а други је имао завршну обраду Ра 0,4 (брушен). Приземни зупчаници, који представљају наш стандард Прецисион Геар, постигли су животни век удубљења који је био 2,5 пута дужи од зупчаника који су били урезани. Тест је прекинут након 10.000 сати, у ком тренутку приземни зупчаници нису показивали знакове удубљења, док су зупчаници који су били урезани развили значајна површинска оштећења. Овај тест је потврдио да улагање у завршну обраду површине и тачност профила директно доводи до продуженог века опреме и смањеног одржавања.

АтРаидафон Тецхнологи Гроуп Цо., Лимитед, користимо напредну опрему за мерење зупчаника, укључујући ЦНЦ центре за мерење зупчаника из Клингелнберга и Зеисса, да бисмо проверили профил зуба и завршну обраду сваке Прецисион Геар који производимо. Ми меримо одступање профила (фХα), одступање хеликса (фХβ) и одступање нагиба (фп) да бисмо обезбедили усклађеност са захтеваном АГМА или ИСО оценом квалитета. Храпавост површине се мери профилометром на сваком зубу зупчаника. Овај свеобухватни процес мерења обезбеђује да наши зупчаници испуњавају највише стандарде прецизности, пружајући нашим купцима капацитет носивости и поузданост која им је потребна за њихове најзахтевније примене.

Које су кључне техничке спецификације наших производа за прецизну опрему?

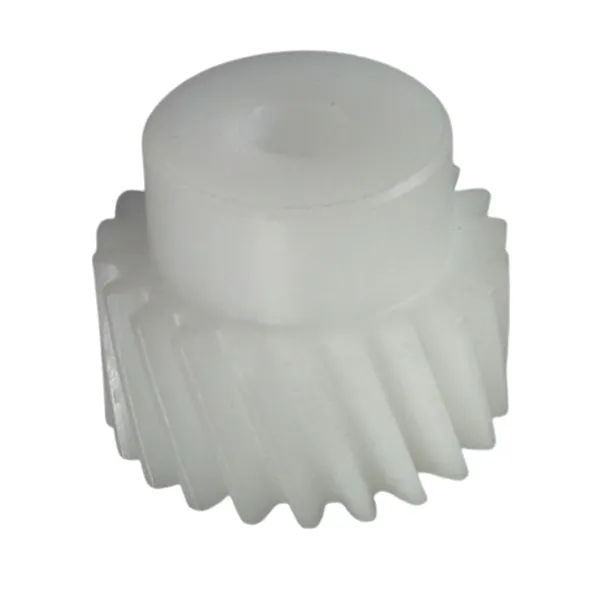

Раидафон Тецхнологи Гроуп Цо., Лимитед производи свеобухватан асортиман производа Прецисион Геар, укључујући зупчанике са зупчаницима, спиралне зупчанике, конусне зупчанике и унутрашње зупчанике, за различите индустријске примене. Наша линија производа укључује зупчанике од АГМА класе 10 до класе 14 (или еквивалентне ИСО 8 до ИСО 4), са модулима у распону од 0,5 до 40, и пречника до 2.000 мм. Табела испод сумира кључне техничке спецификације за наше најпопуларније производе Прецисион Геар, који се користе у ваздухопловству, аутомобилској индустрији, нафти и гасу и тешким машинама. Наша фабрика такође може производити прилагођене зупчанике како би испунили специфичне захтеве пројекта, укључујући нестандардне модуле, посебне материјале и прилагођену топлотну обраду.

Поред стандардних прецизних разреда, наша фабрика нуди неколико опционих функција за даље побољшање перформанси зупчаника. То укључује: специјалне модификације зуба (рељеф врха, рељеф корена, крунисање) за оптимизацију расподеле оптерећења, процесе топлотне обраде (угљичење, нитрирање, индукционо очвршћавање) за побољшање површинске тврдоће и посебне премазе (ДЛЦ, фосфат) за смањење трења и хабања. Такође нудимо прилагођену инжењерску подршку, укључујући дизајн и анализу зупчаника помоћу напредног ФЕА софтвера, како бисмо помогли нашим клијентима да изаберу оптималну опрему за њихову примену.

Наш процес контроле квалитета укључује 100% инспекцију свих критичних димензија на ЦНЦ мерном центру зупчаника. Сваки зупчаник се мери за профил, олово, нагиб и извлачење, а уз сваку пошиљку се доставља детаљан извештај о инспекцији. Такође спроводимо инспекцију магнетних честица (МПИ) на зупчаницима пречника преко 200 мм да бисмо открили било какве подземне пукотине или инклузије. Наша фабрика у Раидафону одржава свеобухватан инвентар стандардних величина зупчаника и може да обезбеди брзи обрт за прилагођене поруџбине. Такође нудимо читав асортиман сродних производа, укључујући зупчанике, осовине и мењаче, пружајући једно-стоп решење за потребе наших купаца за прецизним зупчаницима.

Како прецизни зупчаници могу да смање одржавање и продуже животни век опреме?

Поузданост опреме се на крају мери временом непрекидног рада и укупним трошковима поседовања. Прецизни зупчаници доприносе оба тако што смањују хабање, минимизирају ризик од катастрофалног квара и одржавају конзистентне перформансе током дужих периода. Пошто високопрецизни зупчаници имају мању грешку у преносу и супериорну расподелу оптерећења, генеришу мање топлоте и мање троше зубе. То значи да могу да раде у дужим интервалима између инспекција одржавања и реконструкције. Штавише, доследне перформансе прецизних зупчаника олакшавају откривање било каквог пропадања у систему, омогућавајући одржавање засновано на стању, а не реактивне поправке. Наша фабрика је документовала да употреба Прецисион Геар-а у индустријским мењачима може продужити време између планираних ремонта до 50 процената, директно смањујући рад на одржавању и време застоја.

Предности Прецисион Геар у погледу одржавања и поузданости:

• Нижа стопа хабања:Глатка завршна обрада површине и прецизна геометрија зубаца прецизних зупчаника смањују коефицијент трења, што доводи до мањег абразивног хабања током времена. Ово продужава животни век зупчаника и одржава његову тачност димензија, спречавајући вибрације и буку који сигнализирају предстојећи квар.
• Смањен ризик од ломљења зуба:Прецизни зупчаници равномерно распоређују оптерећење, избегавајући концентрацију напрезања која може довести до пуцања зуба. То их чини толерантнијим на ударна оптерећења и пролазна преоптерећења, смањујући ризик од изненадних кварова.
• Лакше праћење стања:Стабилне, предвидљиве перформансе прецизних зупчаника олакшавају праћење њиховог стања помоћу анализе вибрација, анализе уља и термографије. Свако одступање од основне линије је рано упозорење на проблем који се појављује, што омогућава правовремену интервенцију.
• Продужени интервали замене уља:Пошто прецизни зупчаници стварају мање трења и хабање, уље за подмазивање дуже остаје чистије. Ово омогућава продужене интервале замене уља, смањујући трошкове одржавања и еколошки отпад.

Студија случаја из рафинерије нафте на Блиском истоку илуструје предности одржавања прецизних зупчаника. Рафинерија је имала флоту зупчастих пумпи које су радиле на 3.600 о/мин и прерађивале корозивне течности. Оригинални зупчаници, АГМА класа 10, захтевали су комплетан ремонт сваких 12 месеци због хабања и удубљења. Након замене зупчаника нашим Прецисион Геар, брушеним до класе 12 и са завршном обрадом површине од Ра 0,6, интервал ремонта је продужен на 24 месеца. Рафинерија је такође известила да су прецизни зупчаници задржали конзистентност перформанси током продуженог интервала, смањујући ризик од неочекиваних искључења. Менаџер одржавања је проценио да је прелазак на прецизне зупчанике уштедео рафинерији преко 120.000 УСД годишње у раду на одржавању и изгубио производњу.

Наша фабрика пружа свеобухватну услугу праћења здравља зупчаника, где анализирамо податке о вибрацијама и узорке уља да бисмо предвидели преостали век зупчаника. Ова услуга помаже нашим клијентима да проактивно планирају своје активности одржавања, избегавајући непланиране застоје. Поред тога, нудимо услугу поновног брушења зупчаника истрошених зупчаника, где враћамо профил зуба и површинску завршну обраду на првобитни ниво прецизности, пружајући економичну алтернативу замени зупчаника. Ова комбинација прецизне производње, проактивног праћења и услуга рестаурације чини наше производе Прецисион Геар свеобухватним решењем за повећање поузданости опреме и смањење трошкова одржавања.

Често постављана питања (ФАК)

Питање 1: Која је разлика између АГМА и ИСО степена прецизности зупчаника?

Одговор: АГМА (Америцан Геар Мануфацтурерс Ассоциатион) и ИСО (Међународна организација за стандардизацију) дефинишу степене прецизности зупчаника, али користе различите нумеричке скале и методе мерења. АГМА оцене се обично крећу од класе 3 (најнижа прецизност) до класе 15 (највећа прецизност). ИСО оцене се крећу од ИСО 1 (најнижи) до ИСО 12 (највиши). У практичне сврхе, АГМА класа 10 одговара приближно ИСО 8, АГМА класа 12 до ИСО 6 и АГМА класа 14 до ИСО 4. Оба система одређују толеранције за профил зубаца, олово, нагиб и извлачење. Наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед може производити зупчанике према АГМА или ИСО стандардима и обезбедити табелу унакрсних референци за вашу удобност.

Питање 2: Колико се побољшање ефикасности може очекивати од надоградње на већу прецизност?

Одговор: Побољшање ефикасности зависи од оптерећења, брзине и специфичних степена прецизности укључених. За типичан индустријски мењач који ради при умереним брзинама и оптерећењима, надоградња са АГМА класе 10 на класу 12 може побољшати механичку ефикасност за 2 до 3 процента. Ово може изгледати мало, али за мењач од 1.000 кВ, ово значи смањење губитка снаге за 20-30 кВ, што током годину дана може представљати значајну уштеду енергије. При већим брзинама, повећање ефикасности може бити још веће, пошто прецизни зупчаници смањују губитке при мешању и нагибу. Дајемо детаљан прорачун ефикасности за сваког купца на основу његових специфичних радних параметара.

Питање 3: Да ли су прецизни зупчаници скупљи и да ли се инвестиција исплати?

Одговор: Да, прецизни зупчаници су скупљи од стандардних зупчаника због додатних производних процеса (брушење, хоновање, суперфиниш) и ригорозније контроле квалитета. Премија трошкова може да се креће од 30 до 100 процената у зависности од нивоа прецизности. Међутим, улагање је готово увек оправдано продуженим веком трајања, смањеним застојима и уштедом енергије. Наша фабрика пружа анализу укупних трошкова власништва за сваки пројекат, упоређујући почетне трошкове са дугорочним користима. У већини случајева, период поврата за надоградњу на прецизне зупчанике је краћи од 2 године, након чега се уштеде директно остварују.

Питање 4: Да ли се прецизни зупчаници могу поправити или обновити када се истроше?

Одговор: Да, многи прецизни зупчаници се могу обновити да би им се продужио век трајања. Процес обично укључује поновно брушење бокова зуба да би се повратио профил и завршна обрада површине, а затим извођење топлотне обраде како би се ослободио било какво заостало напрезање. Зупчаник се затим поново мери да би се проверило да ли испуњава захтевани ниво прецизности. Наша фабрика нуди свеобухватну услугу ремонта која може да врати истрошене зупчанике на скоро оригиналне перформансе уз делић цене нове опреме. Такође пружамо савете о томе када је поправка изводљива и када је замена боља опција.

Питање 5: Који се материјали користе за прецизне зупчанике и како они утичу на перформансе?

Одговор: Прецизни зупчаници се обично праве од легираних челика као што су 17ЦрНиМо6, 20МнЦр5 или 18Цр2Ни4В, који су карбуризовани и каљени да би се постигла површинска тврдоћа од 58-62 ХРЦ уз одржавање чврстог, дуктилног језгра. Избор материјала утиче на носивост зупчаника, отпорност на ударце и век трајања. За апликације отпорне на корозију нудимо зупчанике направљене од нерђајућег челика или специјалних легура. Наша фабрика нуди и зупчанике са нитрираном површином, која обезбеђује високу тврдоћу уз минимално изобличење. Радимо са нашим купцима на одабиру оптималног материјала и термичке обраде за њихову специфичну примену, на основу оптерећења, брзине и услова околине.

Закључак: Прецизни зупчаници су инвестиција у перформансе и поузданост

Прецизност зупчаника директно утиче на сваки аспект перформанси и поузданости опреме — од нивоа вибрација и буке до носивости, ефикасности и захтева за одржавањем. Прецизнији зупчаници смањују грешку у преносу, равномерно распоређују оптерећење и одржавају своју тачност димензија током дужих периода, што резултира углађенијим радом, дужим животним веком компоненти и нижим укупним трошковима власништва. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша фабрика је савладала уметност производње прецизних зупчаника, нудећи свеобухватан асортиман производа од стандардних комерцијалних квалитета до ултра прецизних зупчаника за најзахтевније примене. Наша посвећеност квалитету, иновацијама и корисничкој подршци обезбеђује да наша опрема испоручује перформансе и поузданост које наши купци очекују.

Да ли сте спремни да надоградите своју опрему прецизним зупчаницима?Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитед данасза свеобухватне консултације о опреми. Наш тим инжењера ће анализирати вашу примену и препоручити оптимални степен прецизности зупчаника, материјал и топлотну обраду како би се максимизирале перформансе и поузданост ваше опреме. Нудимо бесплатну помоћ у дизајну опреме, конкурентне цене и брзу испоруку.Затражите своју бесплатну консултацију о прецизној зупчаници сада од Раидафон Тецхнологи Гроуп Цо., Лимитед и искусите разлику коју права прецизност може учинити.
