Која је разлика између прецизних спиралних зупчаника и цилиндричних зупчаника?

У свету механичког преноса снаге, зупчаници су основне компоненте. Два најчешћа типа су цилиндрични зупчаници и спирални зупчаници. Али шта их тачно разликује и зашто би инжењер изабрао једно од другог? Примарна разлика лежи у геометрији њихових зуба. Зупчаници зупчаника имају зупце који су равни и паралелни са осом ротације, док спирални зупчаници имају зупце који су исечени под углом у односу на осу, формирајући спиралу. Ова фундаментална разлика доводи до значајних разлика у перформансама, укључујући контактни однос, нивое буке, носивост и ефикасност. АтРаидафон Тецхнологи Гроуп Цо., Лимитед, наша фабрика производи високо прецизне зупчанике више од две деценије, и имамо велико искуство у оптимизацији и цилиндричних и спиралних дизајна за широк спектар примена — од аутомобилских мењача до тешке индустријске машине. Овај чланак пружа детаљно техничко поређење између прецизних спиралних зупчаника и цилиндричних зупчаника, помажући вам да направите информисан избор за вашу специфичну примену.

Разумевање разлике између прецизних спиралних зупчаника и цилиндричних зупчаника није само ствар академског интереса; има практичне импликације на цену, перформансе и поузданост. Зупчаници са цилиндричним зупчаницима су једноставнији за производњу и исплативији су за многе примене, али имају тенденцију да производе више буке и вибрација услед изненадног захватања целе ширине зуба. Зупчаници са спиралним зупчаницима, иако су скупљи за производњу, нуде глаткији, тиши рад и могу пренети већа оптерећења због повећаног контактног односа и преклапања зупца. Избор између њих се често своди на компромис између цене и перформанси, при чему се спирални зупчаници преферирају за апликације велике брзине, великог оптерећења или осетљиве на буку. У овом свеобухватном водичу ћемо испитати геометрију, кинематику и производњу оба типа зупчаника, и пружићемо детаљне техничке спецификације, податке о перформансама и критеријуме за избор како бисмо вам помогли да одредите који зупчаник најбоље одговара вашим потребама.

Садржај

• 1. Која је геометрија прецизних спиралних зупчаника и зупчаника са цилиндричним зупчаницима?
• 2. Зашто спирални зупчаници нуде глаткији и тиши рад?
• 3. Које су кључне техничке спецификације наше прецизне опреме?
• 4. Како се упоређују капацитет оптерећења и ефикасност између спиралних и цилиндричних зупчаника?
• Често постављана питања (ФАК)
• Закључак и консултације о избору опреме

Која је геометрија прецизних спиралних зупчаника и зупчаника?

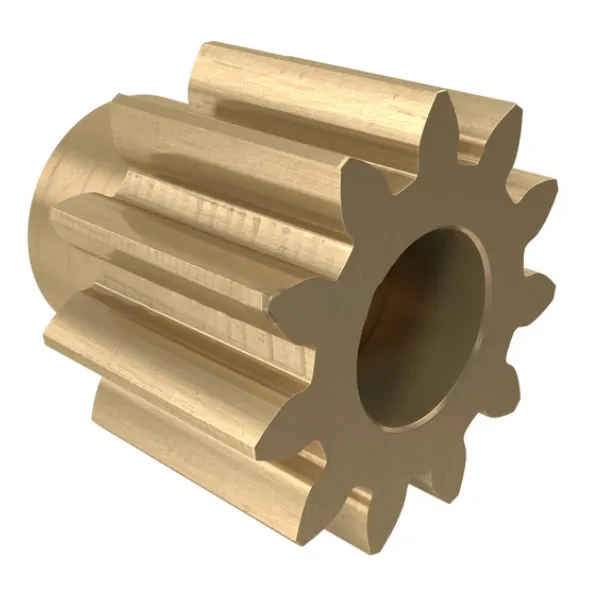

Разлика између спиралних зупчаника и цилиндричних зупчаника почиње од њихове геометрије зуба. Зупчаник има зупце који су равни и паралелни са осом ротације зупчаника. Зуби су подједнако распоређени по обиму, а линија контакта између два зупчаника која се спајају је равна линија која се протеже целом ширином лица зупчаника. Ова једноставна геометрија чини цилиндричне зупчанике релативно лаким за производњу коришћењем стандардних процеса глодања или хоббинга. Насупрот томе, спирални зупчаник има зупце који су исечени под углом у односу на осу, формирајући спиралу. Угао спирале је познат као угао спирале (обично између 8 и 30 степени). Зуби завојног зупчаника су такође подједнако распоређени, али линија контакта између спиралних зупчаника који се спајају је дијагонална линија која се креће дуж лица зуба док се зупчаници ротирају. Ова геометрија уводи компоненту аксијалне силе (потисак) коју мора да прилагоди систем лежајева, али такође пружа значајне предности у перформансама.

Кључне геометријске разлике и њихове импликације:

• Оријентација зуба:Зуби зупчаника су паралелни са осом, док су зупци завојних зупчаника нагнути под углом спирале. Овај нагиб ствара дужи контактни пут између зуба који се спајају, повећавајући контактни однос.
• Контакт однос:Контактни однос је просечан број зуба у контакту у било ком тренутку. Зупчаници зупчаника обично имају контактни однос између 1,2 и 1,6, што значи да су у просеку мање од два зуба у контакту. Зупчаници са спиралним зупчаницима могу постићи контактне односе од 2,0 до 2,5 или више, јер се угаони зупци преклапају, обезбеђујући непрекидан контакт. Овај већи контактни однос је кључна предност спиралних зупчаника.
• Аксијални потисак:Завојни угао ствара силу потиска дуж осе зупчаника. Ова сила се мора супротставити лежајевима, што додаје сложеност и цену дизајну мењача. Челни зупчаници не производе никакав аксијални потисак, што поједностављује распоред лежајева.
• Сложеност производње:Зупчаници се могу сећи једноставним алатима или плочама за кување које прелазе преко зупчаника аксијално. Завојни зупчаници захтевају сложеније процесе хоббинга и често захтевају додатне операције, као што је брушење зупчаника, да би се постигла висока прецизност. Ово чини спиралне зупчанике скупљим за производњу.

У Раидафон Тецхнологи Гроуп Цо., Лимитед, нашПрецисион Геарпроизводни процес користи најсавременије машине за брушење зупчаника које могу да постигну АГМА оцене квалитета од К10 до К12 за целасте и спиралне зупчанике. Користимо ЦНЦ машине за глодање и обликовање са интегрисаним ЦНЦ контролама које нам омогућавају да прецизно подесимо угао спирале и профил зуба за спиралне зупчанике. Метролошка лабораторија наше фабрике опремљена је центром за мерење зупчаника који проверава геометрију зуба, олово и угао спирале, обезбеђујући да сваки зупчаник испуњава тражене спецификације. Избор између цилиндричних и спиралних зупчаника није само у геометрији; ради се о усклађивању типа зупчаника са специфичним захтевима перформанси апликације.

За апликације у којима су једноставност, ниска цена и лакоћа одржавања најважнији, цилиндрични зупчаници су често пожељан избор. Обично се налазе у апликацијама са малим брзинама и малим оптерећењем као што су погони транспортера, једноставне пумпе и пољопривредне машине. Међутим, за апликације велике брзине, великог оптерећења и прецизности – као што су аутомобилски мењачи, индустријски мењачи и роботика – спирални зупчаници су скоро увек бољи избор, упркос њиховој већој цени и сложености. Наша фабрика блиско сарађује са купцима како би одредила оптималну геометрију зупчаника за њихове специфичне захтеве, узимајући у обзир факторе као што су обртни момент, брзина, ограничење простора и ограничења буке.

Зашто спирални зупчаници нуде глаткији и тиши рад?

Једна од најзначајнијих предности спиралних зупчаника у односу на цилиндричне зупчанике је њихов глаткији и тиши рад. Ова супериорност је првенствено последица већег контактног односа и постепеног захватања зуба. Код зупчаника са зупчаником, пуна ширина зуба се изненада захваћа, стварајући снажно ударно оптерећење и карактеристичан „звекет“ или цвиљење када сваки пар зуба дође у контакт. Овај утицај генерише и буку и вибрације, што може бити значајан проблем у окружењима осетљивим на буку као што су путнички аутомобили, канцеларијска опрема и стамбени системи ХВАЦ. Код спиралног зупчаника, зупци се прогресивно укључују — почевши од једног краја зуба и крећући се преко лица док се зупчаник ротира. Ово прогресивно захватање смањује ударно оптерећење и распоређује оптерећење на већу површину, што резултира много тишим и глаткијим радом.

Механизми иза глаткијег и тишег рада у спиралним зупчаницима:

• Већи контактни однос:Као што је раније поменуто, спирални зупчаници имају контактни однос који може да пређе 2,0, што значи да су у просеку више од два зуба у контакту у било ком тренутку. Ово повећава пропорцију времена током којег се оптерећење дели између парова зуба, смањујући максимално оптерећење на било ком појединачном зубу и изглађујући пренос обртног момента.
• Постепено захватање зуба:Завојни облик обезбеђује да контакт између зуба који се спајају почиње у једној тачки, а затим се непрекидно креће преко лица зуба. Ово постепено захватање елиминише изненадни удар који се јавља у зупчаницима са зупчаницима, смањујући амплитуду врхова силе.
• Однос преклапања:Однос преклапања спиралних зупчаника, који је одређен ширином лица и углом спирале, доприноси глаткоћи рада. Већи однос преклапања значи да се зупци преклапају за већи део ротације, додатно смањујући варијације у крутости мреже и минимизирајући вибрације.
• Смањено хабање и удубљење:Мања ударна оптерећења и боља расподела оптерећења у спиралним зупчаницима такође смањују напрезање на површини зуба, што доводи до мањег хабања и удубљења током животног века зупчаника. Ово доприноси дужем радном веку и поузданијем раду.

Да бисмо квантификовали смањење буке, наша фабрика је спровела мерења звука на идентичним мењачима опремљеним цилиндричним и спиралним зупчаницима. При брзини ротације од 1500 о/мин и оптерећењу од 100 Нм, цилиндрични мењач је емитовао ниво звучног притиска од 82 дБА, док је спирални мењач произвео само 74 дБА – смањење од 8 дБА, што се доживљава као значајно смањење гласноће. Амплитуда вибрација измерена на кућишту мењача такође је смањена за 40 процената. Ови подаци потврђују да су спирални зупчаници супериоран избор за апликације где су бука и вибрације критични фактори.

Међутим, важно је напоменути да глаткији рад спиралних зупчаника долази по цену аксијалних сила потиска. Угао спирале ствара компоненту силе дуж осе зупчаника која мора бити подржана лежајевима. У апликацијама велике снаге, ово може захтевати употребу потисних лежајева или лежајева са угаоним контактом, што повећава укупну цену и сложеност мењача. У неким случајевима, двоструки спирални (рибља кост) зупчаници се користе да пониште аксијални потисак, али то додатно повећава сложеност производње. Наша фабрика нуди помоћ у дизајну како би помогла нашим клијентима да одаберу одговарајућу конфигурацију лежаја и оптимизују распоред мењача како би се прилагодио аксијалном потиску спиралних зупчаника док максимизирају предности глаткијег рада.

Које су кључне техничке спецификације наше прецизне опреме?

Раидафон производи свеобухватан асортиман Прецисион Геар производа, укључујући и цилиндричне и спиралне зупчанике, у широком спектру величина, материјала и степена тачности. Наша фабрика је опремљена најновијом технологијом производње зупчаника, укључујући ЦНЦ машине за глодање, обликовање, бријање и брушење, што нам омогућава да производимо зупчанике са величинама модула од 0,5 до 12 и спољним пречникима до 1.500 мм. Табела испод сумира кључне техничке спецификације за нашу стандардну серију Прецисион Геар, која се користи у апликацијама у распону од аутомобилских мењача до тешких индустријских мењача. Наша фабрика такође може да производи прилагођене зупчанике који испуњавају специфичне захтеве, укључујући посебне материјале, топлотне третмане и површинске премазе.

Поред стандардних параметара, наша фабрика нуди неколико опционих функција за побољшање перформанси и дуговечности производа Прецисион Геар. То укључује: премазе високих перформанси као што је ДЛЦ (угљеник сличан дијаманту) за смањење трења и повећану отпорност на хабање; специјализоване топлотне обраде као што је криогена обрада за побољшану стабилност димензија; и интегрисано балансирање за апликације велике брзине. Такође пружамо комплетну услугу монтаже мењача, укључујући лежајеве, вратила и кућишта, нудећи решење по систему „кључ у руке“ за наше купце.

Наш процес контроле квалитета је свеобухватан и има сертификат ИСО 9001:2015. Сваки Прецисион Геар се проверава коришћењем центра за мерење зупчаника који проверава све критичне параметре: профил зуба, угао спирале, олово, грешку нагиба и отпуштање. Одржавамо систем статистичке контроле процеса (СПЦ) да бисмо пратили квалитет производње током времена, обезбеђујући да наши зупчаници доследно испуњавају наведене толеранције. Наша фабрика у Раидафону обезбеђује потпун извештај о инспекцији уз сваку пошиљку, дајући нашим клијентима поверење у квалитет и перформансе наших производа Прецисион Геар. Са нашим широким производним могућностима и посвећеношћу квалитету, у могућности смо да испоручимо прецизне зупчанике за најзахтевније примене.

Како се упоређују капацитет оптерећења и ефикасност између спиралних и цилиндричних зупчаника?

Носивост и ефикасност су критични фактори у избору зупчаника, и ту су разлике између спиралних и цилиндричних зупчаника посебно изражене. Зупчаници са спиралним зупчаницима, због свог већег контактног односа и прогресивног захватања, могу пренети већа оптерећења за дату величину и материјал. То је зато што се оптерећење распоређује на више зуба у било ком тренутку, смањујући стрес на боковима појединачних зуба. Већи контактни однос такође обезбеђује равномернији пренос снаге, смањујући цикличне варијације у оптерећењу које могу да изазову квар од замора. Насупрот томе, цилиндрични зупчаници, са својим мањим контактним односом и наглим захватањем, подложнији су замору и хабању, посебно при великим оптерећењима и брзинама. Наша фабрика је спровела опсежна тестирања на оба типа зупчаника, а резултати показују да спирални зупчаник може да поднесе и до 30 процената више обртног момента од еквивалентног цилиндричног зупчаника пре појаве удубљења или замора при савијању.

Поређење ефикасности између спиралних и цилиндричних зупчаника:

• Губитак мреже:Зупчаници са цилиндричним зупчаницима генерално имају нешто мање губитке при захватању јер зупци клизе један према другом само на почетку и на крају контакта. Зупчаници са спиралним зупчаницима имају континуирано клизно дејство, што може довести до већих губитака због трења. Међутим, већи контактни однос спиралних зупчаника често компензује ово, а укупна ефикасност пара спиралних зупчаника је типично унутар 1-2 процентна поена упоредивог пара цилиндричних зупчаника.
• Подмазивање и хлађење:Клизна акција у спиралним зупчаницима ствара више топлоте, што захтева боље подмазивање и хлађење, што може бити проблем у апликацијама великих брзина. Међутим, побољшана расподела оптерећења и глаткији рад често надокнађују потребу за интензивнијим системима подмазивања.
• Густина снаге:Пошто спирални зупчаници могу да поднесу већа оптерећења за исту величину, они нуде већу густину снаге од цилиндричних зупчаника. То значи да мењач са спиралним зупчаницима може да преноси исту снагу у компактнијем паковању, или да спирални мењач може да поднесе већу снагу за исту величину.
• Губици потиска:Аксијални потисак који стварају спирални зупчаници ствара додатно трење у потисним лежајевима, смањујући укупну ефикасност мењача. У неким апликацијама велике снаге, губитак ефикасности од потисних лежајева може бити значајан, а инжењери то морају пажљиво одмерити у односу на предности спиралног зупчаника.

Пример из стварног света из базе купаца наше фабрике илуструје предност носивости спиралних зупчаника. Купац у индустрији тешких камиона користио је пар зупчаника у свом помоћном мењачу, али су често кварили зупчаници због замора. Након преласка на спирални Прецисион Геар са истим модулом и ширином лица, али са углом спирале од 15 степени, животни век зупчаника је повећан за 40 процената, а мењач је могао да поднесе максимални обртни момент без икаквих кварова. Произвођач камиона је такође пријавио приметно смањење буке у кабини, што је побољшало удобност и задовољство возача.

Што се тиче ефикасности, разлика између спиралних и цилиндричних зупчаника је често маргинална и у великој мери зависи од услова рада. При малим брзинама и великим оптерећењима, спирални зупчаници имају тенденцију да буду нешто мање ефикасни због губитака клизања. При великим брзинама и умереним оптерећењима разлика је занемарљива. Наша фабрика обезбеђује криве ефикасности за оба типа зупчаника на основу нашег интерног тестирања, омогућавајући нашим клијентима да донесу информисану одлуку на основу њихових специфичних услова рада. Разумевањем карактеристика носивости и ефикасности оба типа зупчаника, инжењери могу да изаберу зупчаник који најбоље балансира перформансе, поузданост и цену за њихову примену.

Често постављана питања (ФАК)

Питање 1: Да ли се спирални зупчаници могу користити са цилиндричним зупчаницима у истом мењачу?

Одговор: Да, али захтева пажљив дизајн. Зупчаници са спиралним зупчаницима стварају аксијални потисак, док чеони зупчаници не производе. Да би се користили заједно, потисак који ствара спирални зупчаник мора бити апсорбован одговарајућим лежајевима или коришћењем двоструког спиралног (рибља кост) зупчаника који поништава потисак. У неким дизајнима, у једној фази се користи цилиндрични зупчаник, а на другом спирални зупчаник, али се мора узети у обзир управљање аксијалним потиском како би се избегло преоптерећење лежајева. Наша фабрика може помоћи у дизајнирању таквих система мешовитих зупчаника како би се обезбедио поуздан рад.

Питање 2: Да ли су спирални зупчаници скупљи за производњу од цилиндричних зупчаника?

Одговор: Да, спирални зупчаници су генерално скупљи за производњу од цилиндричних зупчаника. Разлози су: сложенија геометрија зуба, која захтева специјализовану опрему за хоббинг и брушење; потреба за додатним операцијама за постизање потребне тачности угла спирале; и чињеница да је брушење спиралног зупчаника спорији процес од брушења цилиндричних зупчаника. Поред тога, захтеви за потисним лежајевима повећавају цену целокупном систему. Међутим, предности перформанси – посебно у смислу смањења буке и капацитета оптерећења – често оправдавају веће трошкове за захтевне апликације.

Питање 3: Који је тип зупчаника бољи за апликације велике брзине?

Одговор: Зупчаници са спиралним зупчаницима су генерално пожељнији за апликације великих брзина јер нуде глаткији, тиши рад и бољу расподелу оптерећења, што смањује ризик од вибрација и резонанције до којих може доћи при великим брзинама. Међутим, аксијални потисак и трење клизања спиралних зупчаника могу постати проблем при веома великим брзинама, што захтева пажљив дизајн лежајева и система за подмазивање. За екстремно велике брзине, могу се користити цилиндрични зупчаници високе прецизности, али су типично спирални зупчаници чешћи избор.

Питање 4: Да ли се цилиндрични зупчаници могу брусити са истом прецизношћу као и спирални зупчаници?

Одговор: Да, цилиндрични зупчаници могу да се брусе на исте АГМА степене квалитета као и спирални зупчаници (К10 до К12 или више). Међутим, пошто зупчаници имају једноставнију геометрију, могу се брусити коришћењем стандардних профилних брусних точкова, док спирални зупчаници често захтевају специјализоване брусне точкове обликоване под углом спирале. Наша фабрика нуди услуге брушења за оба типа зупчаника и можемо постићи високу прецизност за оба, под условом да су машина и алати одговарајући.

Питање 5: Који је типичан угао спирале за прецизан спирални зупчаник?

Одговор: Типичан угао спирале за прецизан спирални зупчаник креће се од 8 до 30 степени. Угао спирале од 15-20 степени је уобичајен за многе индустријске примене, јер нуди добар баланс између глаткоће, носивости и аксијалног потиска. Већи углови спирале (25-30 степени) обезбеђују још глаткији рад, али стварају више аксијалног потиска, док нижи углови (8-12 степени) производе мањи потисак, али мање побољшавају глаткоћу. Наша фабрика може да прилагоди угао спирале према специфичним захтевима ваше апликације, оптимизујући буку, оптерећење и век трајања лежаја.

Закључак: Изаберите праву прецизну опрему за своју примену

Избор између прецизних спиралних зупчаника и цилиндричних зупчаника је критична одлука која утиче на перформансе, ниво буке, носивост и укупну поузданост вашег механичког система. Завојни зупчаници нуде глаткији, тиши рад, већу носивост и бољу издржљивост, али су скупљи за производњу и захтевају потисне лежајеве. Насупрот томе, цилиндрични зупчаници су једноставнији, исплативији и не производе аксијални потисак, али су бучнији и мање способни да подносе велика оптерећења при великим брзинама. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша фабрика има стручност и производне капацитете за производњу оба типа зупчаника према највишим стандардима квалитета, а ми можемо да вас водимо у избору оптималне опреме за вашу специфичну примену.

Спремни да изаберете праву прецизну опрему за свој пројекат?Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитед данасза свеобухватне консултације о избору опреме. Наш тим ће анализирати ваше захтеве за обртним моментом, брзином, простором и буком и препоручити идеално решење Прецисион Геар. Нудимо бесплатне студије изводљивости, конкурентне цене и услуге брзе израде прототипа.Затражите бесплатну консултацију о избору преносника сада од Раидафон Тецхнологи Гроуп Цо., Лимитед и осигурајте оптималне перформансе за свој систем преноса снаге.
