Пластични конусни зупчаници
  • Пластични конусни зупчанициПластични конусни зупчаници
  • Пластични конусни зупчанициПластични конусни зупчаници

Пластични конусни зупчаници

Раидафон производи пластичне конусне зупчанике у Нингбоу, Кина, обликоване од ПОМ-а и најлона за погоне под правим углом. Стандардни односи су 1:1, 2:1, 3:1, 4:1 и 5:1; модули корака М0,25 до М1; број зуба од 10 до 60; пречник отвора 3,0 до 10,0 мм; спољни пречници 8,7 до 60,4 мм; радна температура −40 °Ц до +80 °Ц. Бројеви делова укључују ГБ05М016, ГБ1М016, ГБ1М016БС, ГБ1М215030, ГБ1М215030БС, ГБ1М315045, ГБ1М315045БС, ГБ1М410040, ГБ1М410040БС, ГБ1М51205, ГБ1М5120 ГБ1М512* и ГБ1М512БС*. БС суфикс означава месингани уметак и вијак за подешавање. Важно: ГБ1М512* и ГБ1М512БС* се поклапају само са конусним зупчаником са 60 зубаца и нису компатибилни са другим зупчаницима. Обликована геометрија зуба даје тиху, чврсту мрежу; полимер је самоподмазујући и отпоран на хемикалије. Прилагођени модул, број зуба, отвор, главчина и класа материјала доступни за цртање; цитат у року од 24 сата.

Пластични конусни зупчаници — прилагођени обликовани ПОМ и најлон, М0,25 до М1

Погонски зупчаници под правим углом за мале прецизне механизме: пуна фамилија односа од 1:1 до 5:1 са 10 до 60 зубаца, изливени у ПОМ или најлону, са опционим месинганим уметком и завртњем за подешавање. Довољно тих за апарате за кафу и штампаче, довољно лаган за уређаје на батерије и испоручен за цртање било где у свету.

  • 1:1 – 5:1Стандардни односи
  • М0,25 – М1Питцх модул (мод)
  • 10 – 60Доступан број зуба
  • -40 до +80 °ЦРадна температура

Пластични конусни зупчаници за погоне под правим углом — прилагођени обликовани ПОМ и најлон

Пластични конусни зупчаник окреће погон за 90 степени користећи обликоване полимерне зубе уместо резаних металних. Та једна промена уклања потребу за подмазивањем, смањује тежину пара и чини мрежу приметно тишом — због чега се овај распоред појављује у апаратима за кафу, штампачима, моторима за завесе, роботским усисивачима и малим возилима на даљинско управљање. Раидафон производи ову породицу и као произвођач и као добављач из сопствене фабрике у Нингбоу, Кина, тако да нема трговачке марже између вас и машине за обликовање.

Прилагођавање обухвата параметре који обично одлучују да ли зупчаник одговара: модул, број зуба, пречник отвора, димензије главчине и главе, однос и сам полимер. Пошаљите цртеж, узорак опреме или чак фотографију са димензијама и ми ћемо потврдити најближи стандардни део или цитирати нови алат. Сродни производи из исте радионице укључују и ширепластични зупчаникдомет, тхепластични спирални зупчаникпородица за погоне са паралелним вратилом, и металконусни зупчаниклинија где обртни момент премашује оно што полимер може да носи.

Спецификације пластичног конусног зупчаника

  • Стандардна референца димензијаΦ12 мм (такође доступно у величинама наведеним у табели испод)
  • Питцх модул (мод)М0,25, са 0,5 и 1,0 у опсегу стандардних делова
  • Врста материјалаПластика — ПОМ, најлон (ПА) или по жељи купца
  • Односи1:1, 2:1, 3:1, 4:1, 5:1
  • Радна температура-40 °Ц до +80 °Ц
  • Опционе карактеристикеУметак од месинга, вијак за подешавање, прилагођени проврт и главчина
  • ПрилагођавањеМодул, број зубаца, отвор, дужина главе, ширина зуба, класа материјала

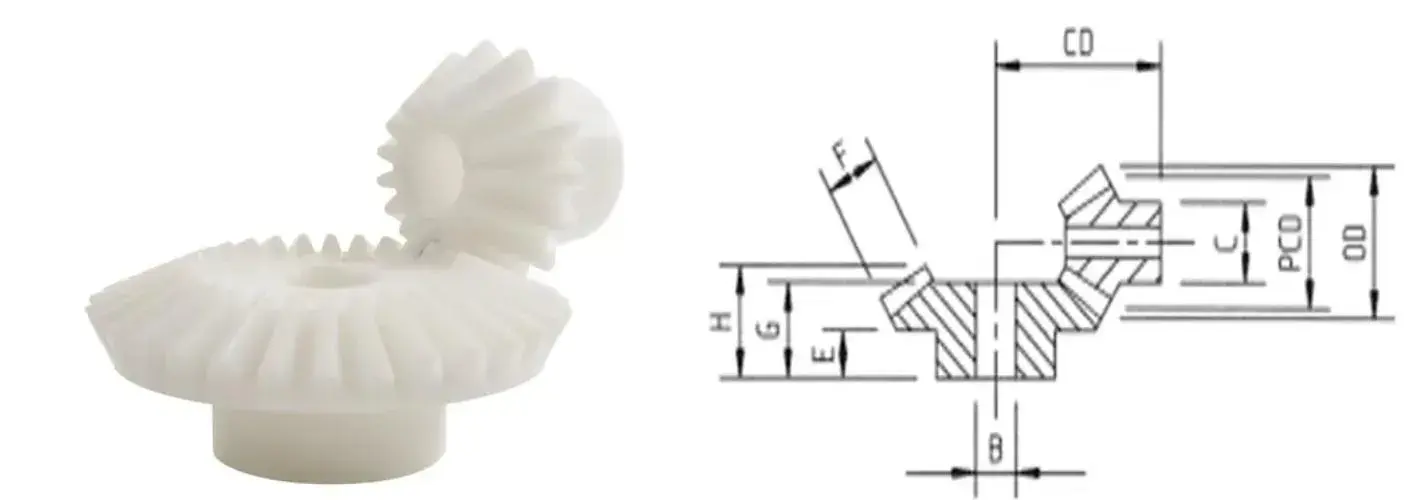

Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Референтна геометрија за фамилију пластичних конусних зупчаника — слова димензија испод одговарају овом цртежу.
1:1Једнака брзина, пренос под правим углом
2:1Преполовите излазну брзину
3:1Смањење треће брзине
4:1Смањење четвртине брзине
5:1Редукција пете брзине

Важна напомена о подударању:упарени парови се морају користити заједно. Конусни зупчаници са равним зубима у односу 1:1 су заменљиви у оквиру свог односа, алиделови у односу 5:1 чији се број дела завршавају на * (ГБ1М512* и ГБ1М512БС*) одговарају само са конусним зупчаником са 60 зубаца — њихова геометрија није компатибилна ни са једним другим зупчаником.Молимо вас да потврдите одговарајући број дела пре наручивања.

Димензије, број зубаца и односи

Све димензије у мм. Користите слова Б, ЦД, Ц, Е, Ф, Г и Х заједно са референтним цртежом изнад да бисте проверили уклапање у односу на сопствени изглед.

Померајте табелу у страну да бисте прочитали сваку колону. Десна колона приказује месингани уметак и верзију завртња за сваки део.

бр. Питцх
(мод)
бр
зуби
Све димензије у мм Месингани уметак
и вијак за подешавање
Оутсиде диа. Питцх диа. Боре диа. Б ЦД Хуб диа. Ц Дужина главе Е Ширина зуба Ф Дужина Г Дужина Х
Однос 1:1
ГБ05М016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
ГБ1М016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
ГБ1М016БС 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Однос 2:1
ГБ1М215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
ГБ1М215030БС 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Однос 3:1
ГБ1М315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
ГБ1М315045БС 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Однос 4:1
ГБ1М410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
ГБ1М410040БС 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Однос 5:1
ГБ1М512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
ГБ1М512060БС 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
ГБ1М512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
ГБ1М512БС* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Читање табеле:делови са суфиксом БС носе месингани уметак и завртње за причвршћивање осовине. Слова Б, ЦД, Ц, Е, Ф, Г и Х прате референтни цртеж у одељку са спецификацијама изнад. Цртица у колони дужине значи да димензија није применљива на тај део. Нисте сигурни који пар одговара вашем изгледу? Пошаљите цртеж или димензије осовине и ми ћемо их ускладити.

Детаљи о производу

Фотографије наших обликованих пластичних конусних зупчаника — облик зуба, главчина и опција уметка од месинга.

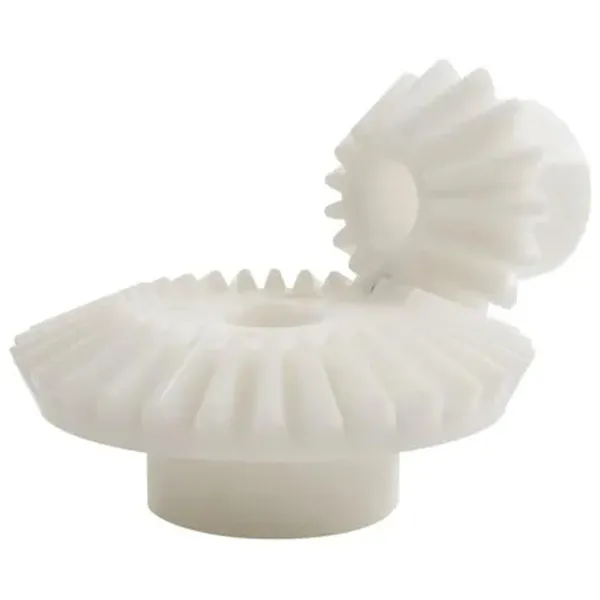

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail
Обликовани пластични конусни зупчаници — облик зуба и детаљи главчине у читавом опсегу односа.

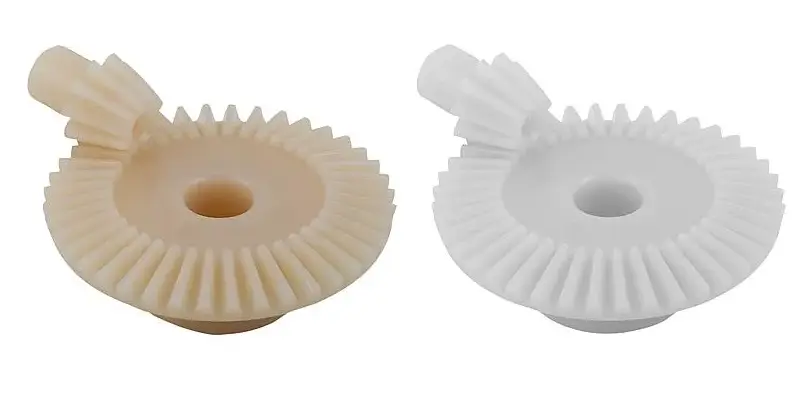

Plastic bevel gear pair in POM moulded for a right-angle drive
ПОМ пар конусних зупчаника за погон под правим углом.

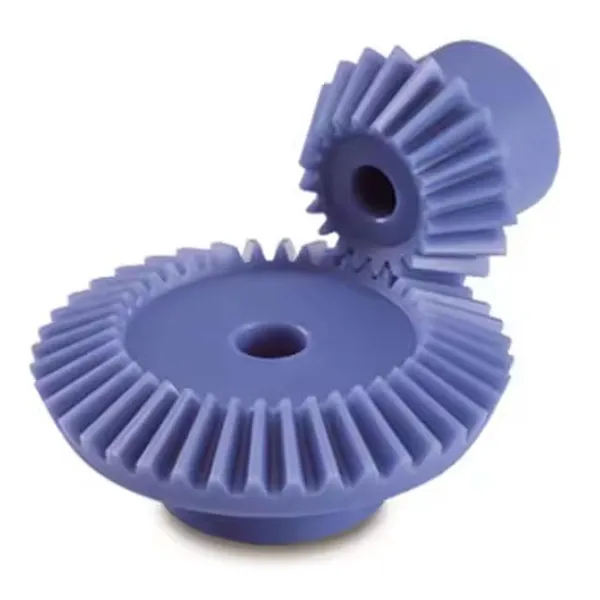

Plastic bevel gear set assembled and checked before packing
Упарени сетови зупчаника проверени су на мрежицу ​​и зазор пре паковања.

Кључне предности

  • Чисти полимери отпорни на хабањеПОМ и најлон отпорни су на влагу и широк спектар хемикалија, тако да опрема наставља да ради у влажним срединама које се испирају или благо корозивне, где би метални зупчаник са лимом на крају кородирао. Без фарбања, без облагања и без уљног филма за одржавање.
  • Прецизно обликовани зубиОблик зуба долази из шупљине калупа, а не из резача, тако да захват остаје чврст и конзистентан у читавој серији. Резултат је стабилна, тиха ротација — особина која је најважнија код уређаја осетљивих на буку као што су апарати за кафу и штампачи.
  • Део тежине металаМала маса смањује оптерећење на осовинама и лежајевима, смањује инерцију коју мотор мора да покреће и продужава век батерије у преносивим производима и производима на батерије.
  • Погон под правим углом у компактној ковертиГеометрија нагиба преноси снагу кроз 90 степени без потребе за одвојеним кућиштем мењача, што чини мале механизме кратким и једноставним за склапање.
  • Прилагођено вашем цртежуМодул, број зубаца, пречник отвора, димензије главчине и главе, однос и квалитет полимера могу се произвести према захтевима. Ако стандардни део у табели одговара, ми ћемо то рећи и уштедети вам трошкове алата.
  • Фабричка-директна цена и контролаОбликовање, инспекција и паковање се дешавају у компанији, тако да нема посредне марже и квалитет проверава исти тим који је направио део.

Апликације

Комбинација мале тежине, тихог рада и отпорности на корозију чини пластичне конусне зупчанике погодним за мале погоне под правим углом у неколико породица производа.

Паметни кућни уређаји

Паметне машине за завесе се отварају и затварају тихо без ометања просторије, док роботски усисивачи користе исти погон под правим углом за пењање и окретање уз малу снагу и дуг радни век.

Канцеларијска опрема

Штампачи се ослањају на конзистентан облик зубаца за глатко увлачење папира и ниску радну буку, а шредери користе хемијску отпорност и отпорност на хабање да би се носили са непрекидним оптерећењем папира без превременог квара.

Играчке и производи широке потрошње

Возила на даљинско управљање имају користи од мале тежине, што продужава век трајања батерије, док полимер толерише падове и ударце. За дечије производе доступне су одговарајуће категорије материјала.

Апарати за кафу и мали апарати

Погони под правим углом у затвореним уређајима раде без контаминације масноћа околних делова, а обликована мрежа одржава ниску радну буку у кућним условима.

Инструментација и мали актуатори

Компактни преноси од 90 степени у механизмима за мерење и позиционирање, где су предност ниска инерција и немагнетни делови који не рђају.

Цустом машинерије

Сваки мали погон под правим углом где би вам иначе био потребан пар металних косина, засебно кућиште и место за подмазивање. Пошаљите цртеж и дужност, а ми ћемо вас посаветовати о материјалу и односу.

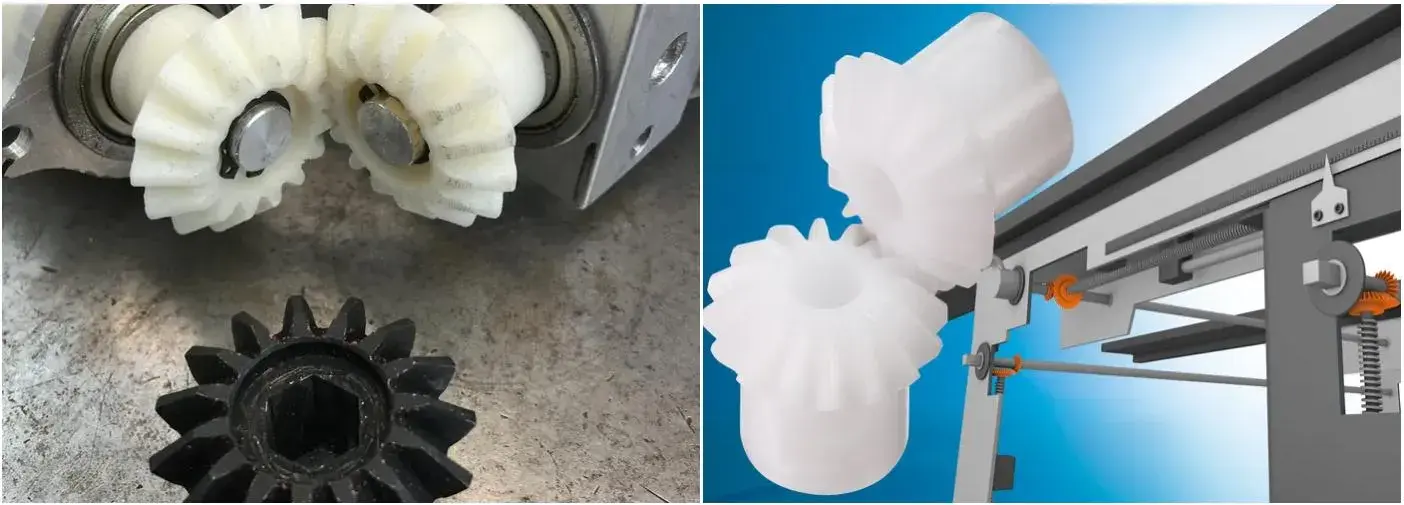

Plastic bevel gears used in smart home, office equipment and toy applications
Пластични конусни зупчаници у употреби у апликацијама за паметне куће, канцеларијску опрему и потрошачке производе.

Честа питања о купцу

  • Можете ли произвести пластични конусни зупчаник по мом цртежу или по узорку?Да. Пошаљите димензионисани цртеж или узорак зупчаника са модулом, бројем зуба, односом, провртом и преференцијама материјала. Потврђујемо да ли постојећи стандардни део у горњој табели одговара, или наводимо нови калуп, и можемо прво да испоручимо машински прототип ако желите да потврдите геометрију пре алата.
  • Који материјал да изаберем, ПОМ или најлон?ПОМ је уобичајени избор за прецизне косне парове јер је крут, ниског трења и димензионално стабилан под влагом, што одржава централно растојање и зазор предвидљивим. Најлон је чвршћи и боље апсорбује ударце, али упија влагу и лагано се помера у димензији. Реците нам оптерећење, брзину и окружење и ми ћемо препоручити један.
  • Да ли се зупчаници испоручују као упарени пар?Пар укосо ради исправно само са зупчаником за спајање за који је дизајниран. Делови означени звездицом (ГБ1М512* и ГБ1М512БС*) одговарају само зупчанику са 60 зубаца и нису компатибилни са другим зупчаницима. За сваки други број дела, потврдите одговарајући део са нама пре наручивања и ми ћемо проверити пар.
  • Шта значи БС суфикс на броју дела?БС означава месингани уметак и завртањ за подешавање, који даје позитивно механичко причвршћивање на осовину уместо ослањања на обичан профилисани отвор. Уобичајени је избор где зупчаник преузима оптерећење уназад или где осовина не сме да клизи.
  • Која је радна температура и да ли можете да испоручите материјал са вишим температурама?Стандардни опсег је -40 °Ц до +80 °Ц. За опрему која ради топлије, могу се навести материјали као што су ПЕЕК или ППС; реците нам континуирану радну температуру и ми ћемо потврдити шта је потребно апликацији.
  • Које су ваше време испоруке и услови наручивања?Пошаљите број дела или цртеж са потребном количином. Одговарамо са ценом, захтевом за алатом ако постоји и временом испоруке — обично у року од 24 сата. Стандардни делови се испоручују са производних залиха; нова алатка прати потврђени цртеж.

Повезани производи и даље читање

Затражите понуду за пластични конусни зупчаник

Пошаљите број дела из горње табеле или свој цртеж — модул, однос, број зуба, отвор и количину. Потврђујемо монтажу у односу на опрему за парење, саветујемо о материјалу и одговарамо са ценом и временом испоруке у року од 24 сата.

Пошаљите упит одмах

* Односи се морају наручити као парови који се подударају. Димензије прате референтни цртеж у одељку са спецификацијама; молимо вас да потврдите коначни цртеж у односу на ваш склоп пре наручивања. Верзије месинганог уметка и завртња се идентификују суфиксом БС.
