Који је принцип рада карданског вратила?

ПТО Схафт, или вратило за извлачење снаге, је уређај који се користи за погон радног механизма пратећих пољопривредних оруђа, дизајниран да испушта део снаге за постизање ове функције. ПТО је флексибилно инсталиран уређај који се налази на предњем или задњем делу трактора, који се користи за пренос снаге мотора на различите пољопривредне алате како би им се омогућило обављање пољских радова. Положај прикључног вратила је флексибилан и може се налазити на предњем или задњем делу трактора. Преко универзалне погонске осовине, део или цела снага мотора може се на ротациони начин пренети на пољопривредне алате као што су ротационе фрезе, сејалице за усисавање ваздуха, дрљаче на моторни погон, мешалице за поља и опрему за заштиту биља, док подржавају ове машине за обављање пољских радова. Што се тиче излазне снаге, ПТО има два главна принципа рада: тип стандардне брзине и синхрони тип.

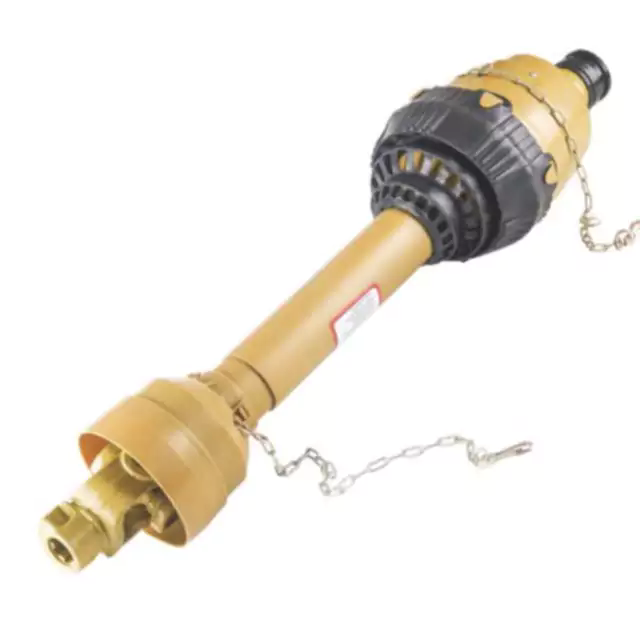

Стандардни тип брзинеПТО Схафт

Брзина ротације зглобног вратила стандардне брзине остаје стабилна и на њу не утичу промене у положају мењача трактора, пошто се његова снага директно преноси преко мотора. Зглобна вратила стандардне брзине могу се поделити на независне, полунезависне и независне типове. Зглобно вратило дели главно квачило са системом преноса трактора и преноси снагу кроз спојну чауру, али овај дизајн чини честе операције незграпним и може довести до преоптерећења мотора. Полунезависни тип преноси снагу кроз секундарно квачило у квачилу са двоструким дејством, омогућавајући компонентама пољопривредних машина да наставе да се ротирају када трактор мирује, смањујући почетно оптерећење, али се не може прецизно контролисати током вожње. Независни тип користи двоструко квачило како би излазна снага била независна од стања вожње трактора, омогућавајући лако руковање пољопривредним машинама и задовољавање различитих оперативних потреба.

СинхронизованоПТО Схафт

За одређене радне компоненте пољопривредних алата, њихову брзину обртања потребно је подесити синхроно са променом брзине трактора. На пример, компоненте за сејање сејалице треба да испуштају семе брзином пропорционалном брзини трактора да би се обезбедила уједначеност сетве. Синхронизована излазна снага обезбеђује нормалан рад пољопривредних машина као што су сејалице у специфичним условима синхронизацијом са брзином трактора, са посебним освртом на стање укључења током вожње уназад. Да би се то постигло, снага излазне осовине треба да се црпи са задњег дела другог вратила мењача и синхронизује са погонским точковима трактора. Додавањем пара зупчаника на спојници излазног вратила, може се постићи синхрони излаз при различитим брзинама вожње. Међутим, треба напоменути да ће се приликом кретања уназад, излазна осовина окретати уназад, а радне компоненте пољопривредног алата ће се такође ротирати у складу са тим. Због тога је неопходно поставити спојницу у неутрални положај пре кретања уназад.

Вреди напоменути да неки трактори имају оба ова излазна режима. У синхроном излазном режиму, излазна осовина се окреће само када се трактор креће, одржавајући константан однос брзине. Насупрот томе, режим независног излаза је независан од стања вожње трактора. Све док је мотор упаљен и повезан са излазном осовином, излазна осовина ће почети да се окреће, а њена брзина варира само са брзином мотора.
