Спирални конусни зупчаник

Раидафон производи спиралне конусне зупчанике за правоугаоне погоне у сопственој фабрици у Нингбоу, Кина. Закривљена линија зуба одржава два или више зуба у контакту у сваком тренутку, тако да погон ради глатко и тише од равног пара косих зуба исте величине и носи више обртног момента за своје димензије. Стандардни модули раде од М3 до М12 са степеном прецизности ДИН6 до ДИН9, произведени према ИСО, ДИН, АНСИ, ЈИС или БС. Материјали укључују легирани челик, Ц45, нерђајући челик, месинг, бакар, алуминијум и ПОМ, са површинским третманима од цинка и никла до црног оксида, Геомет и Дацромет. Зупчаник се може сећи са само пет зуба, што омогућава велики однос редукције у једној фази под правим углом, а бокови зуба се могу брусити након термичке обраде за више степене прецизности. Зупчаници се испоручују као упарени парови са провереним контактним узорком пре слања. Пошаљите свој цртеж или узорак за понуду у року од 24 сата.

Спирални конусни зупчаник — погон под правим углом са закривљеним зубима, М3 до М12

Спирални конусни зупчаник је избор преноса под правим углом када су глаткоћа и носивост важнији од било чега другог. Закривљене линије зуба држе два или више зуба у контакту у сваком тренутку, тако да погон ради тихо, равномерно се хаба и носи далеко веће оптерећење од равног пара косих зуба исте величине. Раидафон сече, топлотно обрађује и меље ове зупчанике у сопственој фабрици у Нингбоу, Кина.

5 зуба минимумНа зупчанику, омогућава велике једностепене односе
ДИН6 – ДИН9Прецизни нивои, брушени на захтев
М3 – М12Стандардни модули, остали за цртање

Образложење дизајна

Зашто изабрати спирални конусни зупчаник уместо правог конусног зупчаника

Разлика између њих је у потпуности у линији зуба. Зуби правог конусног зупчаника се крећу радијално, тако да сваки зуб истовремено захвати спојени зуб по целој ширини - изненадни удар који се понавља на сваком зубу. Зуби спиралног конусног зупчаника су исечени на кривини, тако да контакт почиње на једном крају зуба и прелази на други, тачно онако како се затвара рајсфершлус. Та једина геометријска промена је одговорна за сваку предност у наставку.

Спирални конусни зупчаник

  • Два или више зуба деле оптерећење у сваком тренутку, јер је коефицијент преклапања већи
  • Постепено укључивање уместо удара, тако да је бука при вожњи знатно нижа
  • Контактни притисак се шири дуж дуже контактне линије, дајући равномерније хабање
  • Зупчаник може да ради са само 5 зуба, што омогућава велики однос у једној фази
  • Контактни узорак подесив кроз радијус главе резача и може се даље побољшати брушењем
  • Ствара аксијалну силу коју лежајеви осовине морају да носе

Равни конусни зупчаник

  • Један зуб носи пуно оптерећење у тренутку захвата
  • Удар на сваки улазак у зуб производи више буке и вибрација
  • Већи локални контактни притисак, тако да хабање тежи да се концентрише
  • Практични минимални број зубаца на зупчанику је већи, ограничавајући једностепени однос
  • Једноставније и јефтиније за сечење, што одговара дисковима са малим брзинама и критичним нивоом буке
  • Не ствара се аксијална сила, па је избор лежајева једноставнији

Једна тачка дизајна вредна планирања:пошто је линија зуба спирална, спирални конусни зупчаник ствара аксијални потисак дуж осовине. То није недостатак – то је цена глатког ангажмана. Лежајеви морају бити изабрани да би их прихватили, због чега се спирални пар косих косица обично наводи заједно са осовином и распоредом лежаја, а не као замена за прави кос.

Спецификације

Спецификације спиралног конусног зупчаника и доступне опције

  • Број модела (модул)М3, М4, М5, М8, М12 и други
  • Форма зубаСпирална (закривљена линија зуба), погон под правим углом
  • Минимални број зуба зупчаника5 зуба
  • Прецизни разредиДИН6, ДИН7, ДИН8, ДИН9
  • СтандардиИСО, ДИН, АНСИ, ЈИС, БС и нестандардни / на цртеж
  • МатеријалиЛегирани челик, челик Ц45, нерђајући челик, месинг, бакар, алуминијум, ПОМ
  • Обрада зубаМлевено, каљено или млевено (брушење се користи за више степене прецизности)
  • Толеранција0,001 мм – 0,1 мм у зависности од карактеристике и степена прецизности
  • Површинска обрадаПоцинковано, никловано, пасивација, оксидација, анодизација, Геомет, Дацромет, црни оксид, фосфатизација, прашкасто премазивање, електрофореза
  • Додатне операцијеПескарење, пескарење, термичка обрада, жарење, каљење, полирање
  • ПаковањеПластична кеса и картон, или дрвена кутија
  • Услови плаћањаТ/Т, Л/Ц
  • Време производње20 радних дана за узорке, 25 дана за масовно
  • УзорциЦена узорка 2–100 УСД; узорак експресне возарине коју плаћа купац

Потпуни лист са спецификацијама. Померајте табелу бочно на мобилном уређају да бисте прочитали сваки ред.

Ставка Спецификација
Број модела М3, М4, М5, М8, М12 итд.
Материјал Месинг, челик Ц45, нерђајући челик, бакар, ПОМ, алуминијум, легура и други
Стандард ИСО, ДИН, АНСИ, ЈИС, БС и нестандардни
Прецизност ДИН6, ДИН7, ДИН8, ДИН9
Лечење зуба Каљено, млевено или млевено
Толеранција 0,001 мм – 0,01 мм – 0,1 мм, у зависности од карактеристике и специфицираног степена прецизности
Површинска обрада Поцинковано, никловано, пасивација, оксидација, анодизација, Геомет, Дацромет, црни оксид, фосфатизација, прашкасто премазивање, електрофореза
Заврши Пескарење, пескарење, термичка обрада, жарење, каљење, полирање
Паковање предмета Пластична кеса и картон, или дрвена амбалажа
Услови плаћања Т/Т, Л/Ц
Време производње 20 радних дана за узорак, 25 дана за масовно
Узорци Распон цена узорка 2–100 УСД. Узорак експресног превоза који плаћа купац.
Апликација Машине за аутоматско управљање, индустрија полупроводника, опште индустријске машине, медицинска опрема, опрема за соларну енергију, алатне машине, паркинг системи, опрема за брзи железнички и авио транспорт и сл.

О толеранцији и прецизности:бројке у овој табели су распон у целој породици производа, а не једна загарантована вредност. Толеранција зависи од карактеристике која се мери, модула и степена прецизности који одредите — ДИН6 брусни зупчаник има много строже границе од ДИН9 брушеног. Реците нам захтев за зазором и контактним обрасцем за вашу монтажу и ми ћемо потврдити који степен и процес је потребан вашој опреми.

Мануфацтуринг

Како производимо и контролишемо квалитет спиралног конусног зупчаника

Спирални конусни зупчаници су међу најтврђим врстама зупчаника за добру производњу, јер је бок зуба закривљена површина која се мора створити, а не једноставно исећи. Процес који покрећемо за сваку поруџбину намерно је секвенцијалан: сваки корак је завршен и прегледан пре него што почне следећи, тако да се проблем јавља у фази која га је створила, а не при коначном склапању.

Бланк припрема

Материјал се бира према цртежу и бланко се окреће и суочава како би се утврдиле монтажне површине и проврт на који се позива свака каснија операција.

Резање зупчаника

Бокови зуба се генеришу на машини за сечење са спиралним конусним зупчаницима користећи радијус главе резача који производи потребан спирални угао и контактни образац.

Термичка обрада

Очвршћавање кућишта подиже тврдоћу површине зуба ради отпорности на хабање, док језгро остаје довољно чврсто да апсорбује ударна оптерећења која ће диск приметити.

Брушење зуба

Тамо где је специфициран виши степен прецизности, бочна страна се бруси након термичке обраде да би се исправила изобличења и побољшала површина контакта и завршна обрада површине.

Провера контактног шаблона

Пар се изводи у тестној опреми са смешом за обележавање тако да се положај контактног узорка, облик и величина могу проверити у односу на цртеж пре него што се пар пусти.

Преглед и паковање

Коначна провера димензија карактеристика које су важне за склапање, затим заштитно паковање за извоз — пластична кеса и картон, или дрвена кутија за веће комплете.

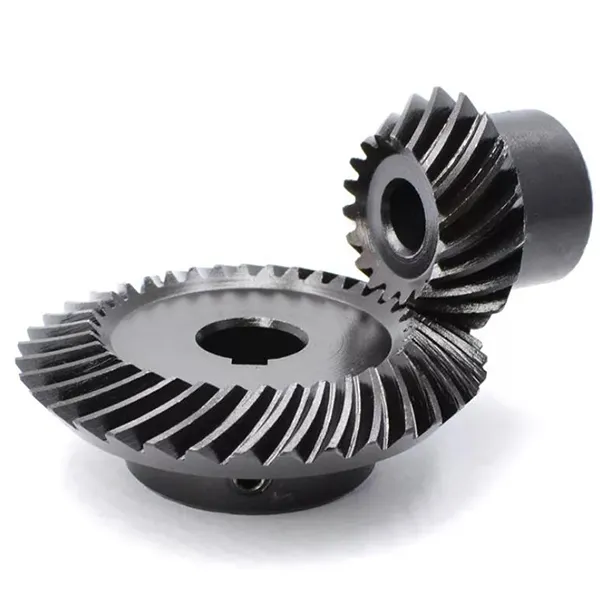

Spiral bevel gear with curved tooth flanks produced by Raydafon
Спирални конусни зупчаник са генерисаним закривљеним боковима зубаца.

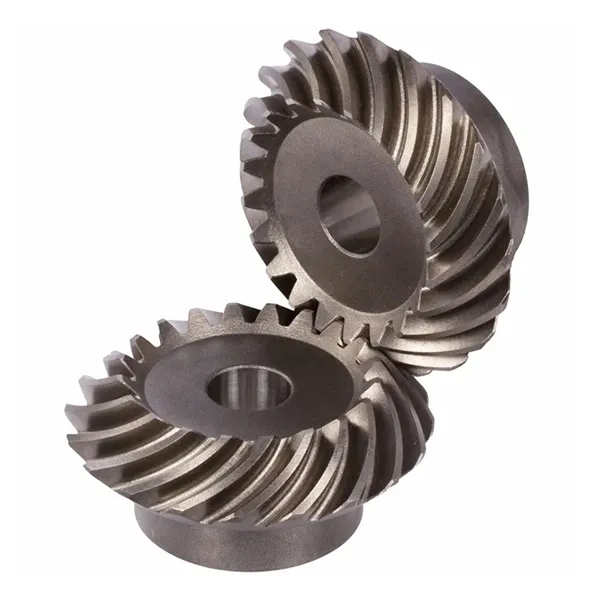

Spiral bevel gear pair showing matched contact pattern and mounting faces
Усклађен пар зупчаника — контактни узорак и монтажне површине.

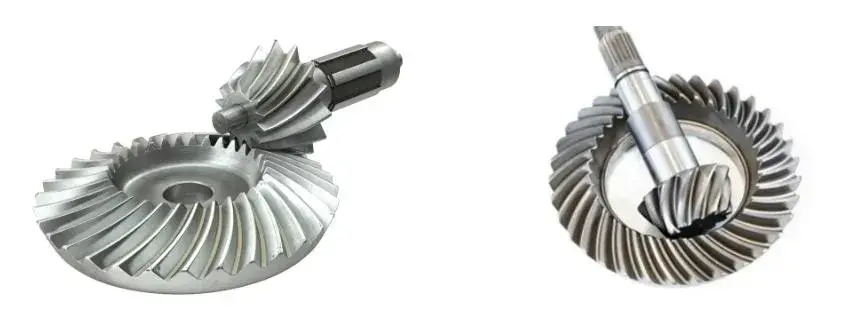

Spiral bevel gear tooth flank detail after grinding
Детаљ бочне стране зуба након брушења.

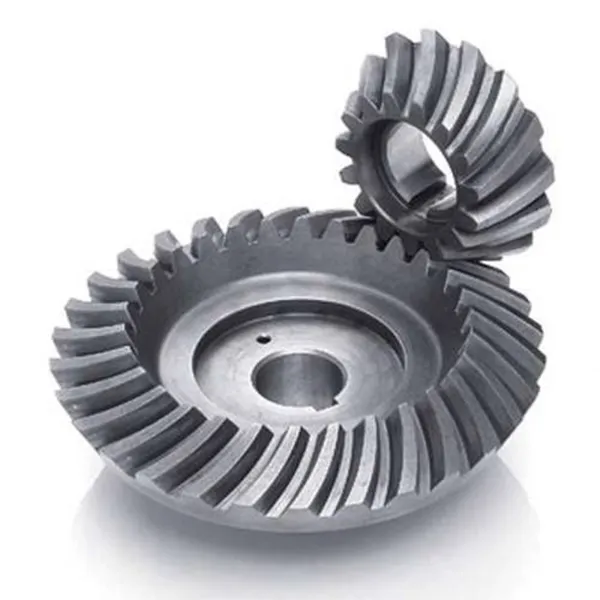

Spiral bevel gear inspection and measurement before packing
Коначна провера димензија пре паковања.

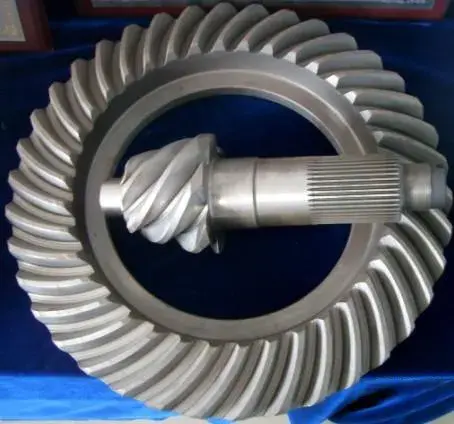

Spiral bevel gear set prepared for export packing
Комплет опреме припремљен за паковање у извоз.

Кључне предности

Карактеристике производа

Углађен рад и ниска бука

Пошто је линија зуба закривљена, најмање два зуба су у мрежи у сваком тренутку и оптерећење се преноси са једног зуба на други док контакт прелази преко бока. Не постоји један тренутак удара пуне ширине као код правог конусног зупчаника, тако да вибрације и бука приметно падају — што је оно што овај зуб чини стандардним избором где се бука контролише, од вретена алатних машина до осовина путничког возила.

Висока носивост и равномерно хабање

Угао спирале подиже коефицијент преклапања, што значи да више зубаца дели оптерећење и да је контактни притисак на сваком боку мањи. Нижи притисак у комбинацији са дужом контактном линијом равномерније распоређује хабање по површини зуба уместо да га концентрише близу линије нагиба. Практични резултат је зупчаник који носи већи обртни момент за своју величину и дуже задржава своју прецизност при непрекидном раду.

Широк распон односа у једној фази

Зупчаник спиралног пара косих зуба може да се исече са само пет зуба, што омогућава постизање великог односа редукције у једном степену под правим углом уместо у два. За конструктора машина то значи мање делова, краће кућиште и мање нагомиланог зазора, због чега се овај облик зуба тако често појављује у компактним правоугаоним редукторима.

Контакт образац се може исправити

Пошто је бочна кривина подешена радијусом главе резача, контактни образац се може померити и кориговати у фази сечења и даље побољшати брушењем након топлотне обраде. Та контрола о томе где се зуби заправо додирују је оно што раздваја зупчанике који годинама раде тихо од оног који цвили и пуца у року од неколико месеци — а то је способност која зависи од машине и руковаоца, а не само од цртежа.

Материјали и површински третмани који одговарају задатку

Иста геометрија зуба може се произвести од легираног челика за погоне са високим обртним моментом, Ц45 или нерђајућег челика где је отпорност на корозију важна, и месинга, бакра, алуминијума или ПОМ-а за лакше или немагнетне примене. Површинска обрада се затим бира тако да одговара околини — цинк или никловање, црни оксид, Геомет или Дацромет за заштиту од корозије, елоксирање за алуминијум и премазивање прахом или електрофорезом за изглед и додатну издржљивост.

Апликације

Где се користе спирални конусни зупчаници

Било где, погон мора да се окрене за 90 степени док носи прави обртни момент и остаје тих:

  • Машине алатке— погони вретена, главе за индексирање и механизми за увлачење где тачност преноса одређује квалитет готовог дела
  • Аутомобилска и транспортна— диференцијални и крајњи погон, где је неопходан пар под правим углом са малом буком и великим оптерећењем
  • Аутоматске контролне машине— брегасти индексери, ротациони столови и механизми за подизање и постављање
  • Полупроводничка и медицинска опрема— погони који морају бити глатки, тихи и поновљиви, а не само јаки
  • Опрема за соларну енергију— окретни погони трагача, где зупчаник ради у спољашњим условима током целе године
  • Паркинг системи и логистичка опрема— Механизми за подизање и пренос којима је потребна компактна редукција под правим углом
  • Железничка и авијациона земаљска опрема за велике брзине— помоћни погони код којих је наведена поузданост и ниске вибрације
  • Опште индустријске машине— пумпе, мешалице, транспортери и било који компактни правоугаони преносник

Ако ваша апликација није наведена, опишите функцију — улазну брзину, обртни момент, однос и распоред монтаже. Пар спиралних косица је обично дизајниран заједно са својом осовином и распоредом лежаја због аксијалног потиска који генерише, тако да што раније видимо распоред, то је бољи резултат.

Прилагођавање

Прилагођени спирални конусни зупчаници направљени по цртежу

Осим стандардног опсега модула, сви параметри који одлучују да ли зупчаник одговара вашем кућишту могу се произвести према захтевима. Типично прилагођавање укључује:

  • Број модула и зуба
  • Угао спирале и казаљка спирале
  • Однос и подударни пар
  • Проврт, утор за кључ и клин
  • Глава и геометрија монтажног лица
  • Избор материјала
  • Класа прецизности ДИН6–ДИН9
  • Површинска обрада
  • Брушена или брушена страна зуба
  • Означавање и идентификација упареног скупа

Пошаљите димензионисани цртеж, узорак зупчаника или потребан однос, обртни момент и коверат и ми ћемо потврдити најближу стандардну геометрију или цитирати нову. Парови са спиралном косом се испоручују као упарени сетови, па ако мењате један зупчаник пара, реците нам — замена само половине упареног пара генерално производи буку и брзо хабање, чак и ако су оба дела исправна по димензијама.

Честа питања о купцу

Честа питања о купцу

  • Која је разлика између спиралног конусног зупчаника и равног конусног зупчаника?Линија зуба: равни коси зуби иду радијално и истовремено се захватају у целој ширини, док су спирални коси зуби закривљени тако да контакт постепено прелази од једног краја зуба до другог. Закривљена форма даје веће преклапање, па се оптерећење дели на више зубаца, ход је глаткији и тиши, хабање је равномерније, а зупчаник се може сећи са само 5 зуба.
  • Можете ли направити спирални конусни зупчаник по мом цртежу или по узорку?Да. Пошаљите димензионисани цртеж или узорак зупчаника са модулом, бројем зубаца, спиралним углом, односом, отвором и материјалом. Потврђујемо да ли се геометрија поклапа са постојећим алатом или захтева ново подешавање резача, у складу са тим наводимо понуду и можемо да доставимо узорак за око 20 радних дана.
  • Који материјали и површински третмани су доступни?Легирани челик и Ц45 за погоне високог обртног момента, нерђајући челик где је потребна отпорност на корозију и месинг, бакар, алуминијум или ПОМ за лакше или немагнетне апликације. Површински третмани укључују цинк и никловање, пасивизацију, оксидацију, анодизацију, Геомет, Дацромет, црни оксид, фосфатизацију, премазивање прахом и електрофорезу. Реците нам окружење и ми ћемо га препоручити.
  • Да ли да наручим одговарајући пар или једну опрему?Наручите одговарајући пар. Спирални конусни зупчаници се преклапају и њихов контактни узорак се проверава као сет, тако да замена само једног зупчаника постојећег пара обично производи буку и убрзано хабање чак и када оба дела правилно мере. Ако је само један зупчаник оштећен, пошаљите нам обе како би се замена ускладила са преживелим делом.
  • Зашто су за спирални конусни зупчаник потребни посебни лежајеви?Због угла спирале у линији зубаца, зупчаник генерише аксијалну силу потиска дуж осовине поред тангенцијалног и радијалног оптерећења. Лежајеви морају бити одабрани да носе тај потисак — обично конусни ваљак или угаони контактни распоред — због чега је спирални конусни пар најбоље специфицирати заједно са осовином и распоредом лежаја.
  • Која је ваша толеранција, време испоруке и услови плаћања?Толеранција зависи од карактеристике и степена прецизности, у распону од 0,001 мм до 0,1 мм у целој породици; реците нам ваш захтев за повратну реакцију и образац контакта и ми ћемо потврдити која оцена то постиже. Узорци трају око 20 радних дана, а масовна производња 25 дана, цене узорака су 2-100 УСД са експресном превозом коју плаћа купац, а услови плаћања су Т/Т или Л/Ц.

Релатед

Повезани производи и даље читање

Затражите понуду за спирални конусни зупчаник

Пошаљите свој цртеж, узорак или тражени модул, однос, обртни момент и коверат. Потврђујемо геометрију, оцену прецизности и материјал, и одговарамо са ценом и временом испоруке у року од 24 сата.

Пошаљите упит одмах

* Толеранција, време испоруке и цене су дати као распон у целој породици производа и потврђују се по поруџбини у односу на цртеж. Спирални конусни зупчаници се испоручују у паровима; молимо вас да потврдите одговарајући број дела пре наручивања.
