Како услови оптерећења утичу на дугорочну поузданост јединица пужног мењача?

Већ две деценије у индустрији преноса снаге, инжењери и менаџери погона стално постављају питање: како услови оптерећења утичу на дугорочну поузданост јединица пужних мењача? Одговор је основ за дуговечност система и укупне трошкове власништва. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наш инжењерски тим је посветио значајне ресурсе разумевању овог прецизног односа кроз ригорозно тестирање у нашој фабрици и анализи терена. Профил оптерећења на који мењач наилази није само спецификација на листи података; то је одлучујући наратив његовог оперативног живота. Апужни мењачје цењен због свог компактног умножавања обртног момента високог односа, способности самозакључавања и глатког рада.

Међутим, његов јединствени клизни контакт између пужа и точка чини га посебно осетљивим на то како се оптерећење примењује током времена. Неразумевање или потцењивање услова оптерећења — било да се ради о удару, преоптерећењу или неправилној монтажи — је главни кривац за превремено хабање, губитак ефикасности и катастрофални квар. Овај дубоки зарон истражује механику иза хабања изазваног оптерећењем, оцртава пројектовани одговор нашег производа и пружа оквир за максимизирање радног века вашег мењача, осигуравајући да улагање у наше компоненте доноси деценије поузданих перформанси.

---

Садржај

• Какав је однос између напона оптерећења и механизама хабања у пужном мењачу?
• Како дизајн нашег пужног мењача ублажава штетне ефекте оптерећења?
• Које кључне параметре оптерећења инжењери морају да израчунају за поузданост?
• Како правилно одржавање и монтажа могу спречити хабање које је повезано са оптерећењем?
• Резиме: Обезбеђивање дугорочне поузданости кроз свест о оптерећењу
• Често постављана питања (ФАК)

---

Какав је однос између напона оптерећења и механизама хабања у пужном мењачу?

Дугорочна поузданост било ког пужног мењача је директна функција циклуса напрезања наметнутих његовим унутрашњим компонентама. За разлику од цилиндричних зупчаника са примарно котрљајућим контактом, пуж и точак имају значајно клизање. Ово клизно трење генерише топлоту и узрок је већине појава хабања. Услови оптерећења директно појачавају ове ефекте. Хајде да сецирамо примарне механизме хабања појачане оптерећењем. Међутим, да бисмо ово у потпуности схватили, прво морамо мапирати читав пут стреса од примене до неуспеха.

Пут стреса: од примењеног оптерећења до квара компоненте

Када се спољни захтев за обртним моментом постави на излазну осовину, он покреће сложени ланац механичких реакција унутарпужни мењач. Ово није једноставна радња полуге. Пут је критичан за дијагностиковање кварова и пројектовање отпорности.

• Корак 1: Конверзија обртног момента и контактни притисак.Улазни обртни момент на пужу се претвара у силу нормалну на бок зупца пужног точка. Ова сила, подељена са тренутном површином контакта (уска елипса дуж зуба), ствараХертзиан контактни притисак. Овај притисак може достићи изузетно високе нивое, често премашујући 100.000 ПСИ у компактним јединицама.
• Корак 2: Генерисање поља напрезања испод површине.Овај интензиван површински притисак ствара триаксијално поље напрезања испод површине. Максимални напон смицања се не јавља на површини, већ мало испод ње. Ова подземна област је место где настају заморне пукотине под цикличним оптерећењем.
• Корак 3: Трење стварање топлоте.Истовремено, клизни покрет пужа према точку претвара део пренете снаге у топлоту трења. Брзина стварања топлоте је пропорционална оптерећењу, брзини клизања и коефицијенту трења.
• Корак 4: Напон филма мазива.Филм мазива који раздваја металне површине је подвргнут екстремном притиску (ЕП). Вискозитет филма тренутно скочи под овим притиском, али његов интегритет је најважнији. Преоптерећење може изазвати колапс филма.
• Корак 5: Пренос стреса на потпорну структуру.Силе се на крају преносе на кућиште мењача преко лежајева и вратила. Отклон кућишта под оптерећењем може погрешно поравнати целу мрежу, катастрофално мењајући пут напрезања.

Свеобухватна табела механизама хабања и њихових покретача оптерећења

Механизам ношења	Примарни окидач оптерећења	Физички процеси и симптоми	Дугорочни утицај на поузданост
Абрасиве Веар	Сустаинед Оверлоад; Контаминирано мазиво под оптерећењем	Тврде честице или неравнине се потискују у меки материјал точкова (бронза), материјал за микро-сечење и орање. Доводи до углађеног, урезаног изгледа, повећаног зазора и бронзаних честица у уљу.	Постепени губитак тачности профила зуба. Смањен контактни однос доводи до већег напрезања на преосталом профилу, убрзавајући наредне фазе хабања. Примарни узрок пада ефикасности током времена.
Адхезивна хабање (огреботине)	Акутно ударно оптерећење; Тешка преоптерећења; Изгладњело подмазивање под оптерећењем	ЕП филм мазива је пукнут, узрокујући локализовано заваривање пужних и точкова. Ови заварени спојеви се одмах секу, кидајући материјал са мекшег точка. Видљиво као грубе, поцепане површине и јака промена боје.	Често катастрофалан, брз начин неуспјеха. Може уништити опрему у року од неколико минута или сати од догађаја преоптерећења. Представља потпуни слом пројектованог режима подмазивања.
Површински замор (питтинг)	Оптерећења замора у великом циклусу; Понављајући врхови преоптерећења	Подповршински смични напони услед цикличног контактног притиска изазивају иницирање микро-пукотина. Пукотине се шире на површину, ослобађајући мале јаме. Појављује се као мали кратери, обично близу линије терена. Чује се као бука која се повећава током рада.	Прогресивна оштећења која се погоршавају како јаме стварају концентраторе напрезања за даље удубљење. На крају доводи до макро-удубљења и љуштења, где се велике љуспице материјала одвајају, изазивајући вибрације и потенцијално заглављивање.
Термо-механичка хабање	Трајно велико оптерећење које доводи до хроничног прегревања	Прекомерна топлота трења омекшава материјал пужног точка, смањујући његову границу течења. Оптерећење тада изазива пластични проток бронзе, изобличујући профил зуба. Често праћено карбонизацијом уља и кваром заптивке.	Фундаментална деградација материјала. Геометрија зупчаника се трајно мења, што доводи до неусклађености, неравномерне поделе оптерећења и брзог каскаде у друге режиме квара. Опоравак је немогућ; потребна је замена.
Фреттинг & Фалсе Бринеллинг (лежајеви)	Статиц Оверлоад; Вибрације под оптерећењем; Неправилна монтажна оптерећења	Осцилаторно микро кретање између прстенова лежаја и котрљајућих елемената под великим статичким оптерећењем или вибрацијама ствара остатке хабања. Појављује се као урезане шаре или удубљења на стазама, чак и без ротације.	Превремени квар лежаја, који секундарно дозвољава неусклађеност вратила. Ово неусклађеност затим изазива неравномерно оптерећење са високим напрезањем на мрежи зупчаника, стварајући сценарио квара у две тачке.

Улога спектра оптерећења и радног циклуса

Оптерећења у стварном свету ретко су константна. Разумевање спектра оптерећења — дистрибуције различитих нивоа оптерећења током времена — је кључно за предвиђање живота. Наша фабричка анализа у Раидафон Тецхнологи Гроуп Цо., Лимитед користи Минерово правило кумулативног оштећења од замора да би проценила ово.

• Континуирани рад при називном оптерећењу:Основна линија. Хабање напредује предвидљиво на основу подмазивања и поравнања. Живот је одређен постепеним нагомилавањем површинског замора.
• Повремени рад са честим стартовањем и заустављањем:Високоинерциони стартови примењују тренутна вршна оптерећења неколико пута већа од обртног момента. Сваки почетак је оптерећење са малим ударима, убрзавајући хабање лепка и замор. Наше тестирање показује да ово може смањити животни век за 40-60% у поређењу са сталним радом ако се не узме у обзир при димензионирању.
• Променљиво оптерећење (нпр. транспортер са променљивом тежином материјала):Флуктуирајуће оптерећење ствара променљиву амплитуду напона. Ово је штетније од константног средњег оптерећења исте просечне вредности због ефекта замора. Учесталост и амплитуда замаха су кључни подаци које тражимо од клијената.
• Дужност уназад:Оптерећење примењено у оба смера ротације елиминише период "мировања" за контактну површину на једној страни зуба, ефективно удвостручујући циклусе напрезања. Такође изазива систем подмазивања да подједнако заштити оба бока.

У нашој фабрици у Раидафон Тецхнологи Гроуп Цо., Лимитед, симулирамо ове тачне спектре. Наше прототипове пужних мењача подвргавамо програмираним циклусима замора који понављају године рада за неколико недеља. Ово нам омогућава да идентификујемо тачан праг оптерећења где механизми хабања прелазе из бенигних у деструктивне, и да дизајнирамо наше стандардне јединице са сигурном радном маргином знатно испод тог прага.

Ови емпиријски подаци су камен темељац наше гаранције поузданости, претварајући апстрактни концепт „оптерећења“ у квантитативни параметар дизајна за сваки пужни мењач који производимо. Циљ је да осигурамо да наше јединице не само да преживе називно оптерећење већ су суштински робусне у односу на непредвидиву историју оптерећења индустријских апликација, где догађаји преоптерећења нису питање „ако“ већ „када“.

---

Како дизајн нашег пужног мењача ублажава штетне ефекте оптерећења?

У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша филозофија дизајна је проактивна: ми конструишемо наше јединице пужног мењача не само за статичку оцену оптерећења, већ и за динамичну и често оштру реалност животног века примене. Сваки избор материјала, геометријски прорачун и процес монтаже су оптимизовани да се одупру претходно описаним механизмима хабања везаним за оптерећење. Овде је преглед наших кључних стратегија дизајна и производње, проширен да покаже дубину нашег приступа.

Материјално инжењерство и металуршка одбрана

Наша одбрана од оптерећења почиње на атомском нивоу. Упаривање материјала је прва и најкритичнија препрека.

• Спецификација пужа (улазна осовина):
  • Основни материјал:Користимо челике за каљење као што су 20МнЦр5 или 16МнЦр5. Они обезбеђују чврсто, дуктилно језгро које може да издржи савијање и торзиона оптерећења без кртог лома.
  • Површински третман:Црви се карбуризирају или карбонитридирају до дубине од 0,5-1,2 мм (у зависности од модула), а затим се прецизно мељу. Ово ствара изузетно тврду површину (58-62 ХРЦ) која је отпорна на хабање и хабање лепка.
  • Завршна обрада:Након брушења користимо процесе суперфиниширања или полирања како бисмо постигли храпавост површине (Ра) бољу од 0,4 μм. Глатка површина директно смањује коефицијент трења, смањујући топлоту изазвану трењем која се ствара под оптерећењем и повећавајући формирање филма мазива.
• Спецификација пужног точка:
• Састав легуре:Користимо врхунску континуирано ливену фосфорну бронзу (ЦуСн12). Строго контролишемо садржај калаја (11-13%) и нивое фосфора да бисмо оптимизовали снагу, тврдоћу и способност ливења. Елементи у траговима попут никла могу се додати за побољшану структуру зрна.
• Процес производње:Користимо центрифугално ливење или континуирано ливење да бисмо произвели бланке са густом, непорозном и хомогеном структуром зрна. Ово елиминише унутрашње слабости које би могле да постану тачке иницирања пукотина под цикличним оптерећењем.
• Машинска обрада и контрола квалитета:Сваки точак се обрађује на ЦНЦ машинама за хоббинг. Вршимо 100% проверу димензија и користимо испитивање пенетрације боје на критичним партијама како бисмо осигурали да нема дефекта ливења у пределу корена зуба, зони највећег напрезања савијања.

Геометријска оптимизација за супериорну дистрибуцију оптерећења

Прецизна геометрија обезбеђује да се оптерећење подели што је могуће равномерније, избегавајући деструктивне концентрације напона.

• Модификација профила зуба (рељеф врха и корена):Намерно мењамо идеални еволвентни профил. Благо растерећујемо материјал на врху и корену зуба пужног точка. Ово спречава контакт ивица током уласка и изласка мреже под скретаним или неусклађеним условима – уобичајена стварност под великим оптерећењем. Ово осигурава да се оптерећење преноси преко робусног средњег дела зуба.
• Оптимизација угла и угла притиска:Угао нагиба пужа се израчунава не само за однос, већ за ефикасност и носивост. Већи водећи угао побољшава ефикасност, али може смањити тенденцију самозакључавања. Ми их балансирамо на основу примене. Наш стандардни угао притиска је обично 20° или 25°. Већи угао притиска јача корен зуба (боља чврстоћа на савијање), али незнатно повећава носивост. Ми бирамо оптимални угао за класу обртног момента јединице.
• Анализа и оптимизација обрасца контакта:Током наше фазе прототипа, ми спроводимо детаљна тестирања контактног узорка користећи пруски плави или модерни дигитални филм под притиском. Подешавамо подешавања и поравнање плоче за кување да бисмо постигли центрирани, дугуљасти контактни образац који покрива 60-80% бочне стране зуба под оптерећењем. Савршен неоптерећен образац је бесмислен; оптимизујемо за образац под оптерећењем дизајна.

Аспект дизајна	Наша спецификација и процес	Инжењерска предност за руковање теретом	Како ублажава специфично хабање
Материјал и третман црва	Челик за каљење кућишта (нпр. 20МнЦр5), карбуризован до дубине од 0,8 мм, тврдоћа 60±2 ХРЦ, суперфинисхед до Ра ≤0,4 μм.	Екстремна површинска тврдоћа отпорна је на абразију; чврсто језгро спречава квар осовине под ударним оптерећењима; глатка површина смањује топлоту трења.	Директно се бори против абразивног и адхезивног хабања. Смањује коефицијент трења, кључну променљиву у једначини стварања топлоте (К ∝ μ * Оптерећење * Брзина).
Материјал пужног точка	Континуирано ливена фосфорна бронза ЦуСн12, центрифугално ливена за густину, тврдоћа 90-110 ХБ.	Оптимална равнотежа снаге и конформабилности. Мекша бронза може уградити мање абразиве и прилагодити се профилу црва под оптерећењем, побољшавајући контакт.	Обезбеђује инхерентну мазивост. Његова усклађеност помаже у равномернијој дистрибуцији оптерећења чак и под малим неусклађеношћу, смањујући ризик од удубљења.
Хоусинг Десигн	ГГ30 ливено гвожђе, анализа коначних елемената (ФЕА) оптимизована ребра, машински обрађене монтажне површине и поравнања проврта у једној поставци.	Максимална крутост минимизира прогиб под великим оптерећењем. Одржава прецизно поравнање осовине, што је критично за равномерну расподелу оптерећења по целој површини зуба.	Спречава оптерећење ивица узроковано савијањем кућишта. Оптерећење ивица ствара локализовани високи контактни притисак, директан узрок прераног удубљења и ломљења.
Беаринг Систем	Излазна осовина: упарени конусни ваљкасти лежајеви, унапред напуњени. Улазна осовина: куглични лежајеви са дубоким жљебовима + потисни лежајеви. Сви лежајеви имају Ц3 зазор за индустријске температурне опсеге.	Конусни ваљци истовремено подносе велика радијална и аксијална оптерећења. Предоптерећење елиминише унутрашњи зазор, смањујући зрачност осовине под различитим правцима оптерећења.	Спречава отклон осовине и аксијално плутање. Отказивање лежаја услед преоптерећења је примарни узрок квара секундарног зупчаника. Овај систем обезбеђује интегритет положаја осовине.
Лубрицатион Енгинееринг	Уље на бази синтетичког полигликола (ПГ) или полиалфаолефина (ПАО) са високим ЕП/адитивима против хабања. Прецизна запремина уља израчуната за оптимално подмазивање прскањем и термички капацитет.	Синтетичка уља одржавају стабилан вискозитет у ширем температурном опсегу, обезбеђујући чврстоћу филма током хладног стартовања и топлог рада. Високи ЕП адитиви спречавају колапс филма под ударним оптерећењима.	Одржава филм за еластохидродинамичко подмазивање (ЕХЛ) под свим пројектованим условима оптерећења. Ово је једина најефикаснија баријера против хабања лепка (гребања).
Монтажа и уходавање	Склоп са контролисаном температуром, верификовано предоптерећење лежаја. Свака јединица пролази кроз процедуру уходавања без оптерећења и пуњења пре испоруке да би се поставио контактни образац.	Елиминише грешке при монтажи које изазивају унутрашње напрезање. Уходавање се нежно хаба у зупчаницима под контролисаним условима, успостављајући оптимални контактни образац носивости од првог дана.	Спречава неуспехе "смртности новорођенчади". Правилно уходавање изглађује неравнине, равномерно распоређује почетно оптерећење и припрема јединицу за њено максимално оптерећење на терену.

Управљање топлотом: Расипање топлоте оптерећења

Пошто оптерећење ствара трење, а трење ствара топлоту, управљање топлотом је управљање симптомом оптерећења. Наши дизајни превазилазе једноставно кућиште са ребрима.

• Стандардно кућиште са ребрима:Површина је максимизирана кроз аеродинамички дизајн пераја заснован на термалној симулацији. Ово је довољно за већину примена у оквиру механичке оцене.
• Опције хлађења за висока топлотна оптерећења:
  • Спољни вентилатор (наставак пужног вратила):Једноставна, ефикасна опција за повећање протока ваздуха преко кућишта, обично побољшавајући расипање топлоте за 30-50%.
  • Поклопац вентилатора (покров):Усмерава ваздух из вентилатора тачно преко најтоплијег дела кућишта (обично око лежишта).
  • Јакна за водено хлађење:За екстремне радне циклусе или високе температуре околине, прилагођено кућиште са омотачем омогућава циркулацију расхладне течности да директно одводи топлоту. Ово може удвостручити или утростручити ефективни топлотни капацитет јединице.
  • Систем за циркулацију уља са спољним хладњаком:За највеће јединице нудимо системе где се уље пумпа кроз екстерни хладњак ваздух-уље или вода-уље, одржавајући константну, оптималну температуру уља без обзира на оптерећење.

Наша обавеза у нашој фабрици је да контролишемо сваку променљиву. Од спектрографске анализе улазних бронзаних ингота до финалне провере термичке слике током теста уходавања, наш пужни мењач је направљен да буде поуздан партнер у вашим најзахтевнијим апликацијама. Назив Раидафон Тецхнологи Гроуп Цо., Лимитед на јединици означава компоненту дизајнирану са дубоким, емпиријским разумевањем како услови оптерећења утичу на дугорочну поузданост. Ми не испоручујемо само мењач; ми испоручујемо систем пројектован да апсорбује, дистрибуира и распршује механичку енергију ваше апликације на предвидљив и сигуран начин током читавог њеног животног века.

---

Које кључне параметре оптерећења инжењери морају да израчунају за поузданост?

Одабир исправног пужног мењача је вежба предвиђања. Да би гарантовали дугорочну поузданост, инжењери морају да оду даље од једноставног израчунавања "коњске снаге и односа" и анализирају комплетан профил оптерећења. Погрешна примена, често због непотпуне процене оптерећења, је водећи узрок кварова на терену. Овде наводимо критичне параметре које наш технички тим оцењује приликом димензионисања пужног мењача за купца, пружајући детаљну методологију иза сваког од њих.

Основни прорачун: Потребан излазни обртни момент (Т2)

Ово изгледа основно, али грешке су уобичајене. Мора да је обртни моментна излазном вратилу мењача.

• Формула:Т2 (Нм) = (9550 * П1 (кВ)) / н2 (о/мин) * η (ефикасност). Или из првих принципа: Т2 = сила (Н) * полупречник (м) за витло; или Т2 = (Повлачење транспортера (Н) * Радијус бубња (м)).
• Уобичајена грешка:Коришћење коњских снага мотора и улазне брзине без узимања у обзир губитака ефикасности кроз систем (други мењачи, каишеви, ланци) пре нашег пужног мењача. Увек измерите или израчунајте обртни момент на месту спајања на нашу улазну или излазну осовину.

Множилац који се не може преговарати: фактор услуге (СФ) – дубоко зарон

Фактор услуге је универзални језик за обрачун грубости у стварном свету. То је множитељ који се примењује на израчунатопотребан излазни обртни момент (Т2)да се утврдиминимални потребни обртни момент мењача.

Избор фактора услуге заснива се на систематској процени три главне категорије:

1. Карактеристике извора напајања (Приме Мовер):
   • Електромотор (АЦ, 3-фазни):СФ = 1,0 (база). Међутим, узмите у обзир:
     • Висока инерција стартовања:Мотори који покрећу велика инерциона оптерећења (вентилатори, велики бубњеви) могу да повуку 5-6к ФЛЦ током покретања. Овај пролазни обртни момент се преноси. Додајте 0,2-0,5 у СФ или користите софт стартер/ВФД.
     • Број стартова/сат:Више од 10 покретања на сат представља тежак старт. Додајте 0,3 у СФ.
   • Мотор са унутрашњим сагоревањем:Због пулсирања обртног момента и потенцијалног удара услед изненадног укључивања (квачила), типичан је минимални СФ од 1,5.
   • Хидраулични мотор:Генерално глатко, али постоји могућност скокова притиска. СФ обично 1,25-1,5 у зависности од квалитета регулационог вентила.
2. Карактеристике погоњене машине (оптерећења):Ово је најкритичнија категорија.
   • Уједначено оптерећење (СФ 1.0):Сталан, предвидљив обртни момент. Примери: Електрични генератор, транспортер са константном брзином са равномерно распоређеном тежином, миксер са течношћу уједначене вискозности.
   • Умерено ударно оптерећење (СФ 1,25 - 1,5):Неправилан рад са периодичним, предвидљивим врховима. Примери: транспортери са повременим доводом, лаке дизалице, машине за прање веша, машине за паковање.
   • Велико оптерећење (СФ 1,75 - 2,5+):Оштри, непредвидиви захтеви за високим обртним моментом. Примери: дробилице камења, млинови са чекићем, пресе за бушење, витла за тешке услове са корпама за грабљење, опрема за шумарство. За екстремне случајеве као што је дробилица шљаке, применили смо СФ од 3.0 на основу историјских података о кваровима.
3. Дневно трајање рада (циклус рада):
   • Повремено (≤ 30 мин/дан):СФ се понекад може мало смањити (нпр. помножити са 0,8), али никада испод 1,0 за класу оптерећења. Саветује се опрез.
   • 8-10 сати/дан:Стандардна индустријска дужност. Користите пуну СФ из извора напајања и процене покретане машине.
   • Континуирано 24/7:Најзахтевнији распоред за живот умора.Повећајте СФ од горње процене за минимум 0,2.На пример, униформно оптерећење у 24/7 сервису треба да користи СФ од 1,2, а не 1,0.

Формула за минимални називни обртни момент мењача:Т2_ратед_мин = Т2_цалцулатед * СФ_тотал.

Критична провера: топлотни капацитет (термичка ХП оцена)

Ово је често ограничавајући фактор, посебно у мањим мењачима или апликацијама великих брзина. Мењач може бити механички довољно јак, али се и даље прегрева.

• шта је то:Максимална улазна снага коју мењач може континуирано да преноси а да унутрашња температура уља не прелази стабилну вредност (обично 90-95°Ц) у стандардној околини од 40°Ц.
• Како проверити:Ваша апликацијапотребна улазна снага (П1)мора бити ≤ мењачаТхермал ХП Ратингпри вашој радној улазној брзини (н1).
• Ако је П1_рекуиред > Топлотна оцена:МОРАТЕ смањити механички капацитет (користите већу величину) или додати хлађење (вентилатор, водени омотач). Занемаривање ове гаранције је прегревање и брзи отказ.
• Наши подаци:Наш каталог пружа јасне графиконе који приказују термални ХП у односу на улазни број обртаја за сваку величину пужног мењача, са и без хлађења вентилатором.

Прорачуни спољне силе: прекомерно оптерећење (ОХЛ) и потисак

Силе које спољне компоненте примењују на вратила су одвојене од преношеног обртног момента и додају му се.

• Формула прекомерног оптерећења (ОХЛ) (за ланац/ланчаник или ременицу):
  ОХЛ (Н) = (2000 * Обртни момент на осовини (Нм)) / (Пречник корака ланчаника/ременице (мм))
  Обртни момент на осовиније или Т1 (улаз) или Т2 (излаз). Морате проверити ОХЛ на обе осовине.
• Потисно оптерећење (аксијално оптерећење) од спиралних зупчаника или косих транспортера:Ова сила делује дуж осе осовине и мора се израчунати из геометрије погонског елемента.
• Верификација:Израчунати ОХЛ и потисно оптерећење морају бити ≤ дозвољених вредности наведених у нашим табелама за изабрани модел пужног мењача, на одређеној удаљености од површине кућишта (Кс) где се примењује сила.

Специфичности животне средине и примене

• Температура околине:Ако је изнад 40°Ц, топлотни капацитет се смањује. Ако је испод 0°Ц, вискозност мазива при покретању представља забринутост. Обавестите нас о асортиману.
• Положај монтаже:Црв изнад или испод? Ово утиче на ниво уљног корита и подмазивање горњег лежаја. Наше оцене су обично за црв преко позиције. Друге позиције могу захтевати консултације.
• Профил радног циклуса:Наведите графикон или опис ако оптерећење варира предвидљиво. Ово омогућава софистициранију анализу него само статички СФ.

Наш приступ у Раидафон Тецхнологи је сараднички. Нашим клијентима пружамо детаљне радне листове за избор који пролазе кроз сваки горњи параметар. Што је још важније, нудимо директну инжењерску подршку. Делећи ваше пуне детаље о примени – спецификације мотора, инерцију покретања, профил циклуса оптерећења, услове околине и цртеже распореда – можемо заједно да изаберемо пужни мењач који није само адекватан, већ и оптимално поуздан за ваше специфичне услове оптерећења. Овај педантан процес прорачуна, заснован на деценијама наших фабричких тестних података, је оно што разликује исправан избор од катастрофалног.

---

Како правилно одржавање и монтажа могу спречити хабање које је повезано са оптерећењем?

Чак и најробуснији пужни мењач одРаидафонможе подлећи превременом квару ако је инсталиран или одржаван неправилно. Правилна монтажа и дисциплинован режим одржавања су ваше оперативне полуге за директно супротстављање немилосрдном утицају оптерећења. Ове праксе чувају пројектовану геометрију носивости и интегритет подмазивања, обезбеђујући да јединица ради онако како је пројектована током свог животног века.

Фаза 1: Пре-инсталација и монтажа - Постављање темеља за поузданост

Грешке направљене током инсталације стварају инхерентне дефекте који повећавају оптерећење које ниједна количина каснијег одржавања не може у потпуности да исправи.

• Складиштење и руковање:
  • Чувајте јединицу у чистом, сувом окружењу. Ако се складишти >6 месеци, окрените улазно вратило неколико пуних обртаја свака 3 месеца да бисте поново премазали зупчанике уљем и спречили лажно расоламљење на лежајевима.
  • Никада немојте подизати јединицу само за осовине или ливене ушице кућишта. Користите ремен око кућишта. Испуштање или шокирање јединице може изазвати унутрашње померање поравнања или оштећење лежаја.
• Темељ и крутост:
  • База за монтажу мора бити равна, крута и обрађена на довољну толеранцију (препоручујемо боље од 0,1 мм на 100 мм). Флексибилна база ће се савијати под оптерећењем, погрешно поравнавајући мењач са повезаном опремом.
  • Користите подлошке, а не подлошке, да исправите равност основе. Уверите се да су ножице за монтажу потпуно ослоњене.
  • Користите одговарајућу класу причвршћивача (нпр. степен 8.8 или виши). Затегните завртње унакрсним обрасцем на обртни момент који је наведен у нашем приручнику да бисте избегли изобличење кућишта.
• Поравнање осовине: Најкритичнији задатак.
  • Никада не поравнајте оком или равном ивицом.Увек користите индикатор бројчаника или ласерски алат за поравнање.
  • Поравнајте спојену опрему са мењачем, а не обрнуто, како бисте избегли изобличење кућишта мењача.
  • Проверите поравнање иу вертикалној иу хоризонталној равни. Коначно поравнање се мора обавити са опремом на нормалној радној температури, јер топлотни раст може померити поравнање.
  • Дозвољено одступање за флексибилне спојнице је обично веома мало (често мање од 0,05 мм радијално, 0,1 мм под углом). Прекорачење овога индукује циклична оптерећења савијања на вратила, драматично повећавајући хабање лежајева и заптивки.
• Повезивање спољних компоненти (ременице, ланчаници):
• Користите одговарајући извлакач за инсталацију; никада не ударајте чекићем директно на осовину или компоненте мењача.
• Уверите се да су кључеви правилно постављени и да не вире. Користите завртње за подешавање у исправној оријентацији да бисте закључали компоненту.
• Проверите да ли је прекомерно оптерећење (ОХЛ) од ових компоненти унутар објављеног ограничења за изабрани пужни мењач на тачном растојању 'Кс'.

Фаза 2: Подмазивање – текућа битка против хабања изазваног оптерећењем

Подмазивање је активно средство које спречава оптерећење да изазове контакт метала са металом.

• Почетно попуњавање и уградња:
  • Користите само препоручени тип уља и вискозитет (нпр. ИСО ВГ 320 Синтхетиц Полиглицол). Погрешно уље не може да формира потребан ЕХД филм под високим контактним притиском.
  • Напуните до средине стакла за контролу нивоа уља или чепа — ни више, ни мање. Прекомерно пуњење изазива губитке при мешању и прегревање; недовољно пуњење изгладњује зупчанике и лежајеве.
  • Прва промена уља је критична.Након првих 250-500 сати рада, промените уље. Ово уклања честице хабања које се стварају док се зупци зупчаника микроскопски прилагођавају један другом под почетним оптерећењем. Овај отпад је веома абразиван ако се остави у систему.
• Рутинске промене уља и праћење стања:
  • Успоставите распоред на основу радних сати или годишње, шта год наступи прво. За рад 24/7, промене на сваких 4000-6000 сати су уобичајене за синтетичко уље.
  • Анализа уља:Најмоћнији алат за предвиђање. Пошаљите узорак у лабораторију при свакој промени уља. Извештај ће показати:
    • метали:Растуће гвожђе (челик од пужа) или бакар/калај (бронза точака) указује на активно хабање. Изненадни скок указује на проблем.
    • вискозитет:Да ли се уље згуснуло (оксидација) или разблажило (смицање, разблаживање горива)?
    • Загађивачи:Силицијум (прљавштина), садржај воде, киселински број. Вода (>500 ппм) је посебно штетна јер подстиче рђу и смањује чврстоћу уљног филма.
• Поновно подмазивање заптивки (ако је применљиво):Неки дизајни имају заптивке за чишћење масти. Умерено користите наведену високотемпературну литијумску комплексну маст да бисте избегли контаминацију уљног корита.

Фаза 3: Оперативни надзор и периодична инспекција

Будите систем раног упозорења за проблеме везане за оптерећење.

• Праћење температуре:
  • Користите инфрацрвени термометар или стално монтиран сензор да редовно проверавате температуру кућишта у близини лежишта и корита за уље.
  • Одредите основну температуру под нормалним оптерећењем. Стално повећање од 10-15°Ц изнад основне линије је јасно упозорење на повећано трење (неусклађеност, квар мазива, преоптерећење).
• Анализа вибрација:
  • Једноставни ручни мјерачи могу пратити укупну брзину вибрација (мм/с). Тренд ово током времена.
  • Повећана вибрација указује на пропадање лежајева, неравномерно хабање или неравнотежу у повезаној опреми—све то повећава динамичко оптерећење мењача.
• Аудиторне и визуелне провере:
  • Слушајте промене у звуку. Ново цвиљење може указивати на неусклађеност. Куцање може указивати на квар лежаја.
  • Потражите цурење уља, што може бити симптом прегревања (отврдњавање заптивке) или превеликог притиска.
• Поновно затезање вијака:Након првих 50-100 сати рада, а након тога једном годишње, поново проверите затегнутост свих темеља, кућишта и спојних вијака. Вибрације услед циклуса оптерећења могу да их олабаве.

Табела свеобухватног распореда одржавања

Акција	Фреквенција / Тајминг	Прикључак за намену и оптерећење	Напомене о кључним процедурама
Прва замена уља	Након првих 250-500 сати рада.	Уклања почетне остатке хабања (абразивне честице) настале током процеса постављања зупчаника и лежајева. Спречава убрзање абразивног хабања.	Оцедити док је топло. Исперите само истим типом уља ако је остатака превише. Допуните до исправног нивоа.
Рутинска замена и анализа уља	Сваких 4000-6000 радних сати или 12 месеци. Чешће у прљавом/врућем окружењу.	Допуњује деградиране адитиве, уклања нагомилане метале и загађиваче. Анализа уља даје тренд хабања, директан индикатор унутрашњег оптерећења и здравља компоненти.	Узмите узорак уља из средине корита током рада. Пошаљите у лабораторију. Документујте резултате за успостављање линија тренда за критичне елементе као што су Фе, Цу, Сн.
Провера обртног момента завртња	Након 50-100 сати, затим једном годишње.	Спречава лабављење услед вибрација и термичких циклуса под оптерећењем. Лабави завртњи омогућавају померање кућишта и неусклађеност, стварајући неравномерно оптерећење под великим напрезањем.	Користите калибрирани момент кључ. Пратите унакрсни узорак за кућиште и завртње на бази.
Провера поравнања	Након инсталације, након сваког одржавања на прикљученој опреми, и то једном годишње.	Осигурава да су спојене осовине колинеарне. Неусклађеност је директан извор цикличких оптерећења савијањем, што доводи до прераног квара лежаја и неравномерног контакта зупчаника (оптерећење на ивици).	Извршите са опремом на радној температури. За прецизност користите ласерске алате или алате са бројчаником.
Праћење тренда температуре и вибрација	Недељна / Месечна читања; континуирано праћење критичних апликација.	Рано откривање проблема (квар подмазивања, хабање лежајева, неусклађеност) који повећавају унутрашње трење и динамичка оптерећења. Омогућава планирану интервенцију пре катастрофалног квара.	Означите мерне тачке на кућишту. Забележите температуру околине и услове оптерећења за тачно поређење.
Визуелни преглед цурења и оштећења	Дневна/недељна шетња.	Идентификује цурење уља (потенцијални губитак мазива који доводи до хабања) или физичка оштећења од спољашњих утицаја који могу угрозити интегритет кућишта под оптерећењем.	Проверите заптивке, спојеве кућишта и вентилацију. Уверите се да је дисање чист и несметан.

Стручност наше фабрике сеже и даље од продајног места. Наша техничка документација укључује свеобухватне водиче за инсталацију и контролне листе за одржавање прилагођене нашим производима. Партнерством са нама, добијате не само квалитетан пужни мењач, већ и оквир знања и подршку како бисте обезбедили да испоручује свој потпуни дизајнирани живот, активно се носи са изазовима оптерећења са којима се свакодневно суочава. Поузданост је партнерство, а наша обавеза је да будемо ваш технички ресурс од инсталације до деценија сервиса.

---

Резиме: Обезбеђивање дугорочне поузданости кроз свест о оптерећењу

Разумевање како услови оптерећења утичу на дугорочну поузданост јединица пужног мењача је камен темељац успешног инжењеринга примене. То је вишеструка интеракција између механичког напрезања, управљања топлотом, науке о материјалима и оперативних пракси. Као што смо истражили, неповољна оптерећења убрзавају механизме хабања попут абразије, удубљења и огреботина, што доводи до губитка ефикасности и прераног квара.

У Раидафон Тецхнологи Гроуп Цо., Лимитед, боримо се против овога кроз намеран дизајн: од наших каљених челичних пужа и бронзаних точкова до наших крутих кућишта и лежајева великог капацитета, сваки аспект нашег пужног мењача је пројектован да управља и издржи захтевне профиле оптерећења. Међутим, партнерство за поузданост је заједничко. Успех зависи од тачног израчунавања фактора услуге, топлотних ограничења и спољашњих оптерећења током избора, праћеног педантно уградњом и проактивном културом одржавања.

Гледајући оптерећење не као један број, већ као динамички животни профил, и одабиром партнера за мењач са инжињерском дубином која одговара, трансформишете критичну компоненту у поуздано средство. Позивамо вас да искористите наше дводеценијско искуство. Дозволите нашем инжењерском тиму да вам помогне у анализи ваших специфичних услова оптерећења како бисте одредили оптимално решење за пужни мењач, обезбеђујући перформансе, дуговечност и максималан повраћај ваше инвестиције.

Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитедданас за детаљан преглед апликације и препоруку производа. Преузмите нашу свеобухватну техничку белу књигу о прорачуну оптерећења или затражите ревизију локације од наших инжењера да процените ваше тренутне погонске системе.

---

Често постављана питања (ФАК)

П1: Која је најштетнија врста оптерећења за пужни мењач?
О1: Ударна оптерећења су обично најштетнија. Изненадни скок обртног момента велике величине може моментално да покида критични уљни филм између пужа и точка, узрокујући тренутно хабање лепка (гребање) и потенцијално пуцање зуба или лежајева. Такође изазива циклусе високог стреса који убрзавају умор. Док су дуготрајна преоптерећења штетна, тренутна природа ударних оптерећења често не оставља времена инерцији система да апсорбује удар, што их чини посебно тешким.

П2: Како непрекидно преоптерећење на, рецимо, 110% номиналног обртног момента утиче на животни век?
А2: Континуирано преоптерећење, чак и незнатно, драстично смањује радни век. Однос између оптерећења и века трајања лежаја/зупчаника је често експоненцијалан (пратећи однос коцка-закон за лежајеве). Преоптерећење од 110% може смањити очекивани век трајања лежаја Л10 за отприлике 30-40%. Што је још критичније, подиже радну температуру због повећаног трења. Ово може довести до термичког одласка, где се вруће уље разређује, што доводи до већег трења и још топлијег уља, што на крају доводи до брзог квара мазива и катастрофалног хабања у кратком периоду.

П3: Може ли већи фактор услуге у потпуности гарантовати поузданост под променљивим оптерећењима?
О3: Већи фактор услуге је кључна сигурносна маргина, али није апсолутна гаранција. Обрачунава непознанице у карактеру оптерећења и учесталости. Међутим, поузданост такође зависи од правилне инсталације (поравнање, монтажа), правилног подмазивања и фактора околине (чистоћа, температура околине). Коришћење високог фактора сервисирања бира робуснији мењач са већим инхерентним капацитетом, али он и даље мора бити правилно инсталиран и одржаван да би се остварио тај пуни потенцијални животни век.

П4: Зашто је топлотни капацитет толико важан када се говори о оптерећењу?
А4: У пужном мењачу, значајан део улазне снаге се губи као топлота услед трења клизања. Оптерећење директно одређује величину овог губитка због трења. Топлотни капацитет је брзина којом кућиште мењача може да одведе ову топлоту у околину, а да унутрашња температура не пређе безбедну границу за мазиво (обично 90-100°Ц). Ако примењено оптерећење генерише топлоту брже него што се може распршити, јединица ће се прегрејати, разграђивати уље и довести до брзог квара, чак и ако су механичке компоненте довољно јаке да поднесу обртни момент.

П5: Како прекомерна оптерећења посебно деградирају пужни мењач?
А5: Прекомерна оптерећења примењују момент савијања на излазну осовину. Ову силу носе лежајеви излазног вратила. Прекомерни ОХЛ изазива превремени замор лежаја (бринирање, љуштење). Такође благо скреће осовину, што погрешно поравнава прецизну мрежу између пужа и точка. Ово неусклађеност концентрише оптерећење на једном крају зуба, изазивајући локализовано удубљење и хабање, повећавајући зазор и стварајући буку и вибрације. Ефикасно подрива пажљиво пројектовану расподелу оптерећења у сету зупчаника.

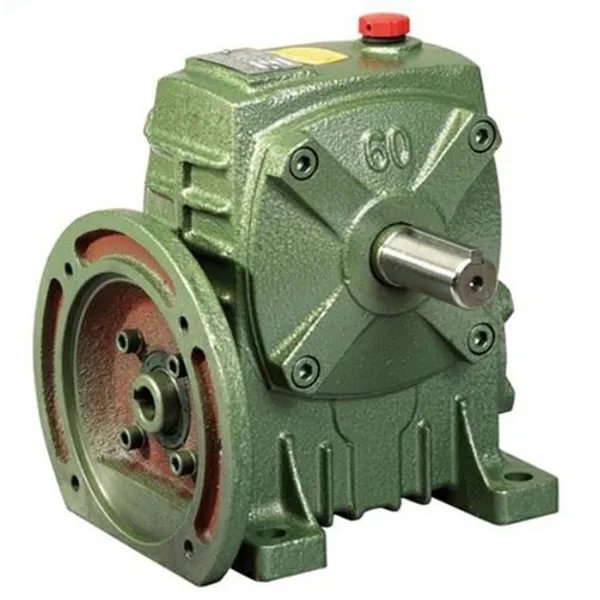

Пужни мењач Раидафон Тецхнологи: Кључни параметри дизајна за отпорност на оптерећење
