Пужни мењачи серије ВПДА
  • Пужни мењачи серије ВПДАПужни мењачи серије ВПДА
  • Пужни мењачи серије ВПДАПужни мењачи серије ВПДА

Пужни мењачи серије ВПДА

Пужни мењачи серије ВПДА — 13 величина оквира (40–250), односи 5:1 до 100:1, излазни обртни момент 15–2500 Н·м, улазна снага 0,12–15 кВ, ИП65 кућиште од ливеног гвожђа са принудним подмазивањем. Пужни точак се гаси и меље на ХРЦ 58–62; двострука заптивка спречава прашину од брашна, пољски муљ и воду за испирање из шупљине зупчаника. Доступна је монтажа на ножицу, прирубницу и шупљу осовину, а излазна осовина се може машински обрађивати како би одговарала вашем постојећем мотору. Пошаљите своју улазну снагу, потребан однос и прирубницу мотора — враћамо одговарајући оквир, цртеж са димензијама и фабрички директну понуду у року од 24 сата.
4050607080100120135147155175200250

Пужни мењачи серије ВПДА — Односи 5:1 до 100:1, 15–2.500 Н·м, ИП65 кућиште од ливеног гвожђа

Ако набављате редуктор пужа за миксер, транспортер, линију за паковање или пољопривредни уређај, три броја која одлучите да ли се уклапа у однос, излазни обртни момент и прирубницу мотора. ВПДА серија покрива сва три преко тринаест величине оквира од 40 до 250, са улазном снагом од 0,12 кВ до 15 кВ и кућиштем од ливеног гвожђа које држи ИП65 испод прања и прашине. Табеле у наставку вам омогућавају да прилагодите оквир вашој дужности без отварања каталога.

Снимак спецификације

  • Величина оквира40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Улазна снага0,12 кВ – 15 кВ
  • Однос смањења5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Излазни обртни момент15 Н·м – 2.500 Н·м
  • СтановањеЛивено гвожђе високе чврстоће, отпорно на ударце и деформације
  • Пужни точакКашено и брушено, површина зуба ХРЦ 58–62
  • ЗаштитаИП65 — двострука заптивка плус уљна заптивка отпорна на прашину
  • МонтажаНога, прирубница или шупља осовина; излазно вратило машински обрађено на вашем мотору
  • ПодмазивањеКруг за принудно подмазивање, картер испод 60 °Ц при раду 24/7

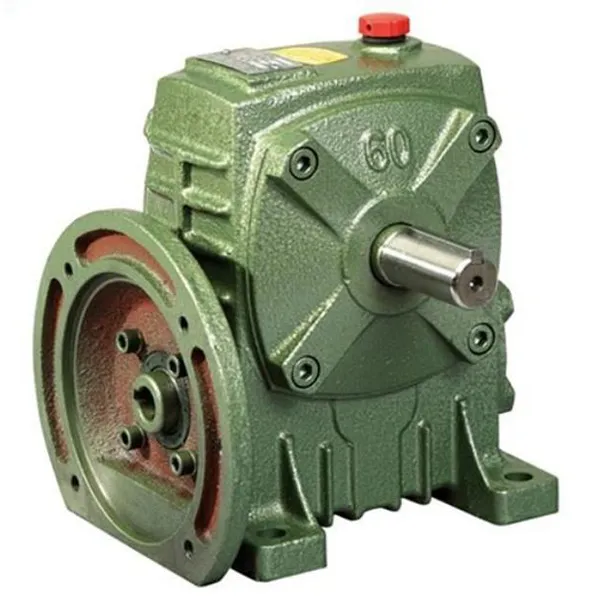

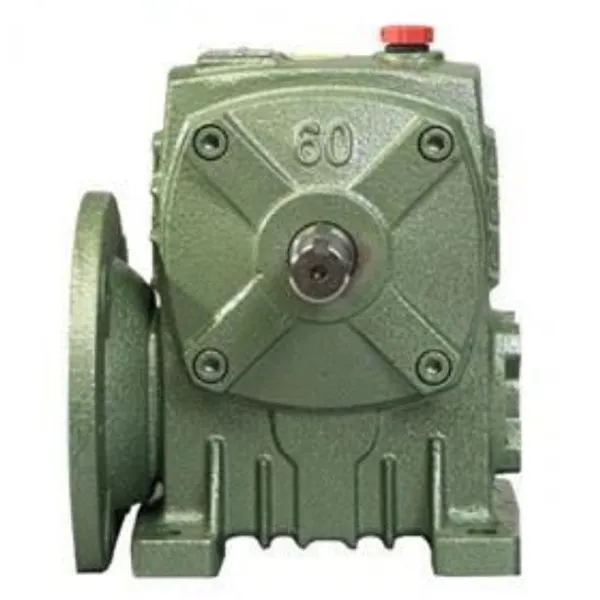

WPDA Series Worm Gearboxes — cast iron housing worm reducer

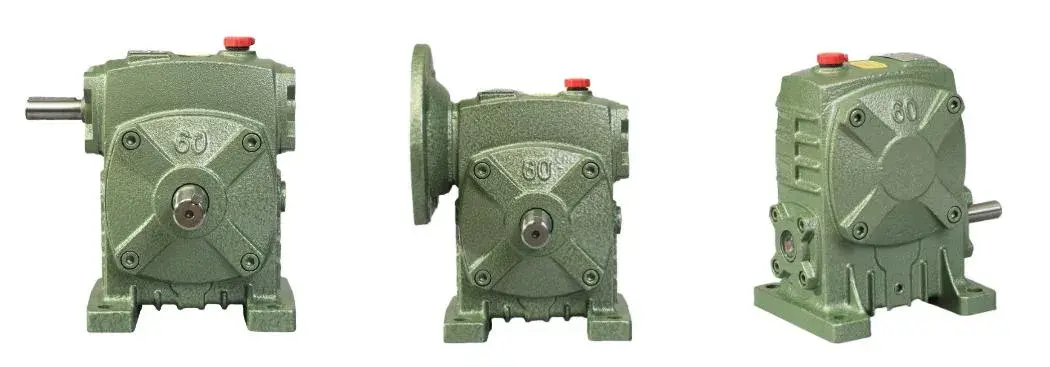

ВПДА пужни мењач — кућиште од ливеног гвожђа, улаз са прирубницом, шупља или чврста излазна осовина.

Где се ВПДА уклапа

Прерада хране и мешање

Самозакључавање држи лопатицу када се мотор заустави

Однос 40:1 на ВПДА-70 омогућава да лопатица за мешање великог капацитета почне под оптерећењем без застоја. Када линија се зауставља, самоблокирајућа геометрија пужа спречава пад весла под сопственом тежином. Тхе Двострука заптивка чува прашину од брашна из уља, тако да се сервисни интервал помера на отприлике шест месеци.

Отпадне воде и сортирање

Кућиште од ливеног гвожђа и двострука заптивка против влаге

У постројењима за канализацију или сортирање смећа, уље које цури поред истрошене заптивке је оно што убија лежајеве. ВПДА-100 користи кућиште од ливеног гвожђа отпорно на рђу и двоструку заптивку; измерени пад радне буке из околине 80 дБ до 62 дБ, што је битно за ноћне смене у стамбеним зонама.

Пољопривредне машине

Однос 60:1 утростручује обртни момент бубња на комбајну

На бубњу за вршидбу комбајна, 60:1 ВПДА-80 подиже обртни момент мотора отприлике три пута и побољшава вршење ефикасност за око 25 %. Шупље вратило се монтира право на постојећу погонску осовину, тако да је оквир није потребна поновна обрада. ИП65 штити пољски муљ и кишу у шупљини зупчаника.

Логистика и дизање

Правоугаони распоред штеди 30% простора за инсталацију

На аутоматизованим линијама за сортирање и платформама за подизање, распоред пужа под правим углом омогућава мотору да стоји поред гоњено вратило уместо иза њега. 25:1 ВПДА-60 даје довољно фино позиционирање за сортирање пакета без серво. Излазна осовина се може машински обрађивати тако да одговара увезеним моторима, избегавајући потпуни пренос свап. ВидитеПужни мењач серије ВПопсег за дужности са нижим односом.

Табела избора — снага, однос и тежина

Брза референца величине оквира — номинална улазна снага и тежина
Величина Улазна снага (кВ) Опсег односа Тежина (кг)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

Излазни обртни момент се креће од 15 Н·м код величине 40 до 2.500 Н·м код величине 250. Ако је вашој дужности потребан однос изван девет стандардним корацима, затражите најближи пар и ми ћемо потврдити стварну излазну брзину и обртни момент.

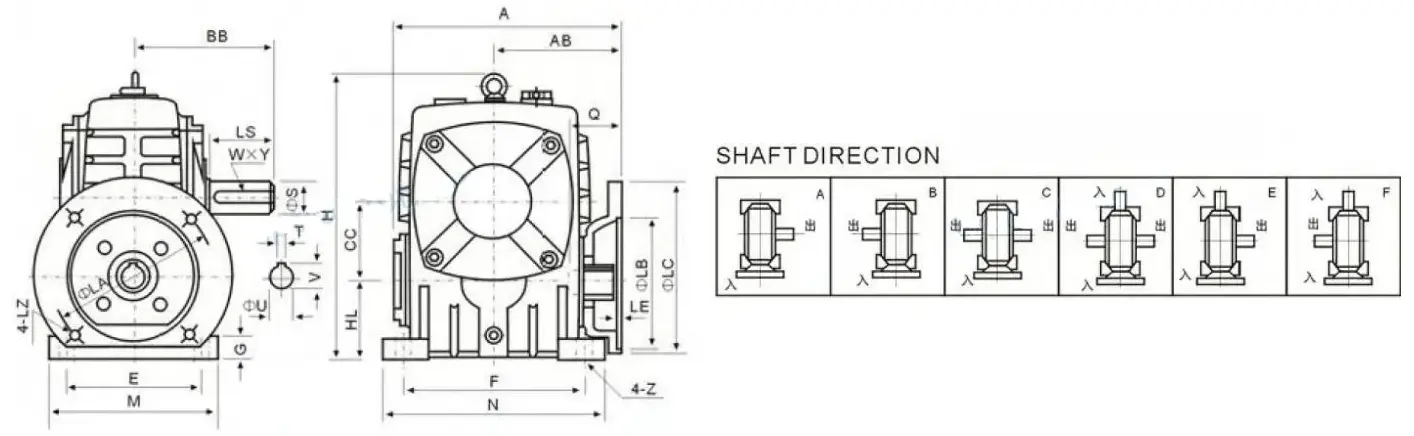

Уградне димензије — величине оквира 40 до 250

Монтажне димензије (мм) — А, АБ, ББ, Х, ХЛ, прирубница ЛА/ЛБ/ЛЦ, улазни отвор К/У, излазно вратило ЛС/С
Величина A АБ ББ H ХЛ M N E F G Z ЛА ЛБ ЛЦ ЛЕ ЛЗ Q U Т×В ЛС S В×И
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 М8 31 11 4×12.8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 М8 31 11 4×12.8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 М8 33 14 5×16.3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 М8 40 14 5×16.3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 М10 48 19 6×21.8 65 32 10×4.5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 М10 52 24 8×27.3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 М12 63 28 8×31.3 85 45 12×4.5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 М12 83 28 8×31.3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 М12 83 28 8×31.3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 М12 83 38 10×41.3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 М12 83 38 10×41.3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 М16 114 42 12×45.3 125 70 20×7.5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 М16 114 42 12×45.3 155 90 25×9

Све димензије у милиметрима. На мобилном уређају, превуците сто хоризонтално да бисте дошли до стубова прирубнице и осовине. Пошаљите свој оквир мотора и потребну величину излазног вратила и ми ћемо потврдити одговарајући ред пре него што наручите.

Зашто купци наводе ову серију

01

Каљени и брушени пужни точак, ХРЦ 58–62

Пужни точак пролази кроз гашење и млевење, са тврдоћом површине зуба у опсегу ХРЦ 58–62. У рударској примени, две године непрекидног рада произвеле су мање од 0,1 мм хабања зупчаника — отприлике три пута дужи век трајања од стандардног редуктора у истој функцији. Тхепрецизна производња зупчаникастраница приказује брушење и инспекцијски кораци иза те фигуре.

02

Присилно подмазивање одржава картер испод 60 °Ц при раду 24/7

Унутрашњи круг за принудно подмазивање храни мрежу и лежајеве уместо да се ослања само на прскање. Ат континуирани 24-часовни рад картер уља остаје испод 60 °Ц, што успорава оксидацију мазива и задржава дебљина филма на контакту са црвом. То је разлика између редуктора који траје једну сезону и једне који траје неколико.

03

ИП65 двострука заптивка и кућиште које не рђа

Двострука заптивка плус уљна заптивка отпорна на прашину штити ИП65 од блата, кише и процесне прашине. На а место за сортирање смећа где су обични редуктори исцурили уље и запленили у року од три месеца, ВПДА-100 је покренуо 18 месеци у истом корозивном окружењу без капи цурења. Ако ти је дужност лакша и треба ти мањи коверат, упоредиПужни мењач серије РВ.

04

Излазна осовина обрађена на вашем мотору, а не обрнуто

Доступна је монтажа стопала, прирубнице и шупље осовине, а излазна осовина се може машински обрађивати до величине мотора или погонског вратила које већ поседујете. Фабрици пољопривредних машина била је потребна окна која би одговарала старијој мотор; заменска осовина је испоручена за три дана и причвршћена без промене мотора. За пољопривредне дажбине, видипољопривредни мењачдомет такође.

Повратне информације клијената

„Покрећемо их у радионици са влажном храном где су претходни мењачи зарђали и захтевали су честа гашења. Са ВПДА серијом, кућиште није зарђало чак ни од брашна и влаге око целог дана, а бронза пужни точак је још увек чист. Бука током рада је скоро занемарљива, тако да више не омета рад опрема за тестирање хране у близини. Када сам морао да прилагодим однос смањења, њихов тим ме је провео кроз разлике модела и извршио прорачун оптерећења за мене — препоручена јединица је радила глатко од прве почети.”

Емма ВилсонФабрика за прераду хране, Сиднеј, Аустралија

„ВПДА мењачи су радили веома добро на нашем пројекту — поуздани, ефикасни и лаки за инсталацију и одржавање. Од прве консултације до испоруке све је протекло глатко, а комуникација је била једноставна. Наставићемо да радимо заједно и препоручићемо производ другим партнерима.”

Јамес ЦартерКупац пројекта, Раидафон купац

Пошаљите снагу мотора и однос — набавите одговарајући оквир

Реците нам улазну снагу, потребну излазну брзину или однос, врсту монтаже и величину осовине. Ми ћемо потврдити ВПДА оквир, вратите димензионални цртеж и понуду по фабричкој цени, обично у року од 24 сата. Пун опсег напужни мењачстраница.
