Који производни процеси обезбеђују високу прецизност у прецизним зупчаницима?

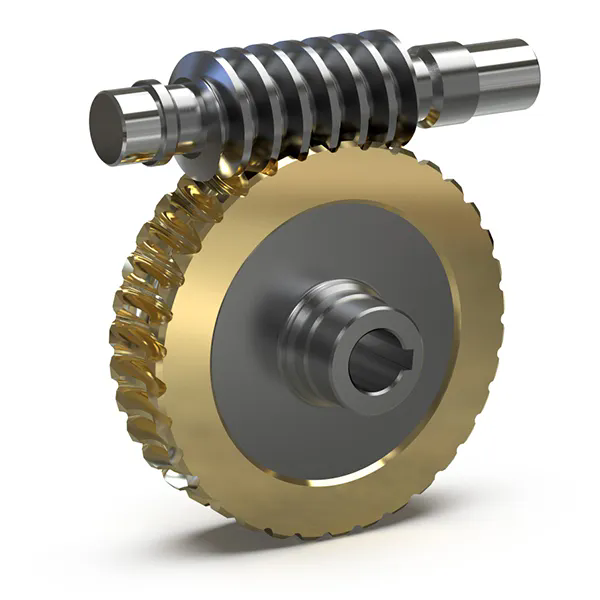

Прецизни зупчаниципредстављају окосницу безбројних индустријских примена, од аутомобилских трансмисија и ваздушних покретача до роботике и ветротурбина. Тачност ових зупчаника директно утиче на ефикасност система, буку, вибрације и радни век. Али који производни процеси обезбеђују високу тачност потребну за ове захтевне примене? Одговор лежи у пажљиво оркестрираном редоследу машинске обраде, термичке обраде и завршне обраде, од којих свака доприноси коначној геометрији и површинском интегритету зупчаника. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша фабрика производи Прецисион Геар више од две деценије, а ми смо унапредили наше процесе да бисмо постигли оцене квалитета зупчаника до ДИН 5 или АГМА 12, са одступањима профила зубаца мањим од 2 микрометра. Овај чланак ће истражити кључне производне процесе — од припреме бланко до завршне инспекције — који омогућавају производњу високо прецизних зупчаника, а ми ћемо поделити техничке параметре и мере контроле квалитета који су у основи нашег успеха.

Пут до прецизног зупчаника високе прецизности почиње темељним разумевањем функционалних захтева зупчаника: обртног момента, брзине, оптерећења и радног окружења. На основу ових параметара, бирамо одговарајући материјал—обично висококвалитетни легирани челици као што су 20ЦрМнТи, 18ЦрНиМо7-6 или САЕ 8620—а затим примењујемо низ процеса који укључују: ковање или машинску обраду бланка, хобирање или обликовање зубаца, топлотну обраду за постизање завршне чврстоће и завршне обраде површине. Сваки од ових корака мора бити строго контролисан, са специфичним параметрима сечења, брзинама брушења и протоколима инспекције како би се осигурало да коначни Прецисион Геар испуњава или премашује захтеване спецификације. У овом свеобухватном водичу ћемо рашчланити сваки процес, дати детаљне спецификације и податке о толеранцији и истаћи критичну улогу метрологије у обезбеђивању високе тачности. Такође ћемо поделити примере са терена и најбоље праксе из великог искуства наше фабрике у индустрији зупчаника.

Садржај

• 1. Зашто је урезивање зупчаника основни процес за прецизну производњу зупчаника?
• 2. Како брушење зупчаника постиже највише нивое тачности и завршне обраде?
• 3. Које су кључне техничке спецификације наше производње прецизних зупчаника?
• 4. Како метрологија и контрола квалитета обезбеђују тачност прецизног зупчаника?
• Често постављана питања (ФАК)
• Закључак и консултације о прилагођеној опреми

Зашто је урезивање зупчаника фундаментални процес за прецизну производњу зупчаника?

Хоббинг зупчаника је један од најчешће коришћених и најразноврснијих процеса за стварање зубаца зупчаника. У овом процесу, ротирајућа плоча за кување—која је у суштини цилиндрични алат са спиралним резним зубима—напаја се преко ротирајућег зупчаника, прогресивно сечећи простор за зубе. Хоббинг је способан за производњу зупчаника свих врста, укључујући цилиндричне, спиралне и пужне зупчанике, са високим степеном тачности и продуктивности. За Прецисион Геар, процес хоббинга је први критични корак у дефинисању профила зуба. Тачност плоче за кување, крутост машине и избор параметара сечења утичу на почетни квалитет зупчаника. У нашој фабрици користимо ЦНЦ машине за хоббинг са електронском синхронизацијом мењача, што омогућава прецизну контролу ротације плоче за кување и обратка, постижући тачност олова од +/- 0,005 мм на 100 мм ширине лица.

Кључни фактори у постизању високе прецизности током хоббинг-а:

• Квалитет плоче за кување:Плоча за кување мора бити произведена са високом прецизношћу, типично АА разреда или боље, са прецизношћу профила од +/- 2 микрометра. Наша фабрика користи плоче за кување обложене ТиАлН или АлЦрН да би се обезбедиле конзистентне перформансе сечења и продужен век алата, што директно утиче на конзистентност профила зубаца зупчаника.
• Крутост машине и термичка стабилност:Машина за хоббинг мора бити крута да издржи силу резања без скретања, што би угрозило прецизност. Наше машине имају базу од ливеног гвожђа са напредним системима термичке компензације који одржавају геометрију машине чак и током дужег рада.
• Параметри сечења:Брзина сечења, брзина помака и дубина сечења морају бити оптимизовани за одређени материјал. За типичан зупчаник од 20ЦрМнТи, брзина резања од 80-120 м/мин и брзина помака од 1-2 мм/обр. се користе да би се постигао баланс између продуктивности и тачности. Процесни инжењери наше фабрике користе софтвер за симулацију да би одредили оптималне параметре за сваки тип зупчаника.
• Расхладна течност и подмазивање:Правилна примена расхладне течности је од суштинског значаја за контролу стварања топлоте, која може изазвати топлотно ширење и утицати на геометрију зуба. Користимо систем расхладне течности под високим притиском који испоручује 50 бара расхладне течности директно у зону сечења, обезбеђујући ефикасну евакуацију струготине и контролу температуре.

Практични пример из наше производње зупчаника за аутомобилске мењаче илуструје важност тачности хобинга. Производили смо спирални зупчаник са модулом од 2,5 и 32 зуба, који је захтевао одступање профила зуба мање од 3 микрометра. Коришћењем плоче за кување врхунског квалитета и оптимизацијом параметара сечења, постигли смо одступање профила од 2,5 микрометара у фази кувања, што је било у границама толеранције. То је значило да је следећа фаза брушења захтевала мање уклањања материјала, смањујући укупно време циклуса и продужавајући век брусног тока. Пажљива контрола процеса кувања је стога неопходна не само за тачност, већ доприноси и укупној ефикасности производње.

Након хоббинга, зупчаник се обично термички обрађује како би се постигла потребна тврдоћа и чврстоћа. Међутим, сам процес хоббинга производи храпавост површине од око Ра 1,6-3,2 микрометара, што је прихватљиво за многе примене, али није довољно за високо прецизне зупчанике. Због тога, након хоббинга обично следи процес завршне обраде, као што је бријање или брушење, како би се постигла коначна прецизност. Ипак, процес хоббинга поставља основу за цео процес производње зупчаника. Лоша операција хоббинга не може се у потпуности исправити наредним операцијама завршне обраде, што контролу процеса хоббинга чини основним захтевом за производњу Прецисион Геар високе прецизности.

Како брушење зупчаника постиже највише нивое тачности и завршне обраде?

Када су потребни највиши нивои тачности и завршне обраде површине, брушење зупчаника је процес избора. Брушење зупчаника користи ротирајући точак за брушење, обично направљен од керамичког или кубног бор нитрида (ЦБН), за уклањање танког слоја материјала са зубаца зупчаника након топлотне обраде. Овим поступком се исправљају сва изобличења изазвана топлотном обрадом и постиже се коначни профил зуба, олово и завршна обрада површине. За прецизни зупчаник са квалитетом ДИН 5 или АГМА 12, брушење је неопходно. Наша фабрика користи ЦНЦ машине за брушење профила које могу постићи одступање профила зуба од +/- 1,5 микрометара, одступање олова од +/- 2 микрометра и храпавост површине Ра 0,2-0,4 микрометра. Ови нивои тачности су потребни за апликације велике брзине и великог оптерећења као што су ваздушни преносници и роботика.

Кључни фактори за постизање високе прецизности током брушења зупчаника:

• Избор брусних точкова:Брусни точак мора бити усклађен са материјалом зупчаника и потребном завршном обрадом. За тврде материјале (58-62 ХРЦ) користимо ЦБН точкове са витрификованом везом, који обезбеђују одлично задржавање облика и ниско хабање. За мекше материјале користе се керамички точкови. Точак се обрађује помоћу дијамантске ролне да би се осигурало да има исправан профил и оштрину.
• Параметри млевења:Брзина брушења, дубина реза и брзина помака се пажљиво контролишу. За завршни пролаз користимо малу дубину реза (0,01-0,02 мм) и малу брзину помака да бисмо постигли жељену завршну обраду површине и избегли термичко оштећење зуба зупчаника. Расхладна течност под високим притиском (до 80 бара) је усмерена на зону млевења да би се смањило стварање топлоте и испрало струготине од млевења.
• Мерење у процесу:Наше машине за брушење су опремљене системима за мерење у процесу који континуирано мере дебљину зуба зупчаника током брушења. Када дебљина зуба достигне жељену вредност, машина се аутоматски зауставља, обезбеђујући да зупчаник не буде преко тла. Ова карактеристика је критична за постизање чврстих толеранција димензија.
• Термичка компензација:Брушење генерише топлоту која може проузроковати проширење зупчаника и машине, што утиче на прецизност. Наше машине имају системе термичке компензације који прате температуру вретена, радног комада и околине и прилагођавају параметре брушења у складу са тим како би одржали тачност.

Студија случаја произвођача мењача ветротурбина наглашава важност брушења зупчаника. Произвођач је захтевао велики спирални зупчаник са модулом од 8 и 80 зуба, са нивоом квалитета АГМА 12. Зупчаник је морао да издржи велики обртни момент и велика циклична оптерећења, тако да је прецизност била најважнија. Наша фабрика бруси зупчаник помоћу ЦБН точка на ЦНЦ брусилици за профил. Коначни зупчаник је имао одступање профила од 1,2 микрометра, одступање олова од 1,8 микрометара и храпавост површине Ра од 0,25 микрометара. Зупчаник је успешно уграђен у ветротурбину и ради са одличним перформансама више од пет година. Произвођач је известио да је висока прецизност зупчаника допринела повећању ефикасности турбине за 3 процента.

Поред брушења профила, нудимо и операције супер-завршне обраде као што су брушење или преклапање зупчаника који захтевају највећу могућу завршну обраду површине и смањење буке. Хонинг користи алат у облику зупчаника са абразивним камењем за уклањање мале количине материјала и побољшање завршне обраде површине на Ра 0,1 микрометар или боље. Ово је посебно корисно за зупчанике који се користе у електричним возилима, где је смањење буке критично. Процес брушења, у комбинацији са овим операцијама супер-завршне обраде, омогућава нам да произведемо Прецизну опрему која испуњава најзахтевније спецификације. У Раидафону настављамо да улажемо у најновију технологију за млевење, укључујући ЦБН брусне точкове и интелигентну контролу процеса, како бисмо одржали нашу конкурентску предност у производњи зупчаника високе прецизности.

Које су кључне техничке спецификације наше производње прецизних зупчаника?

Раидафон Тецхнологи Гроуп Цо., Лимитед нуди свеобухватну могућност производње прецизних зупчаника, покривајући широк спектар типова зупчаника, величина и степена тачности. Наше производне могућности обухватају спиралне, цилиндричне, конусне, пужне и планетарне зупчанике, са модулима од 0,5 до 20, и пречникима од 10 мм до 1500 мм. Табела испод сумира кључне техничке спецификације и достижне нивое тачности за нашу производњу Прецисион Геар. Све вредности су засноване на нашим стандардним процедурама контроле квалитета и континуирано се надгледају како би се осигурала усклађеност са међународним стандардима као што су ДИН, АГМА и ИСО.

Поред стандардних спецификација, наша фабрика нуди неколико опционих функција за побољшање перформанси Прецисион Геар. То укључује: модификације профила (круна и растерећење врха) ради оптимизације расподеле оптерећења и смањења буке; специјални површински третмани као што су фосфатирање, нитрирање или ДЛЦ премаз за побољшану отпорност на хабање; и прилагођени материјали за специфичне примене (нпр. нерђајући челик за корозивна окружења или Инцонел за апликације на високим температурама). Такође пружамо комплетну услугу пројектовања зупчаника, укључујући структурну анализу, анализу контактног узорка и оптимизацију НВХ (буке, вибрације и грубости).

Наш систем контроле квалитета је заснован на ИСО 9001:2015 и ИАТФ 16949:2016 за аутомобилске апликације. Сваки Прецисион Геар је подвргнут свеобухватном режиму инспекције који укључује проверу димензија, анализу зупчаника и, где је потребно, испитивање без разарања (НДТ) као што је инспекција магнетним честицама или ултразвучно испитивање. Резултати инспекције се евидентирају у детаљном извештају који прати пошиљку опреме. Наша фабрика уРаидафон Тецхнологи Гроуп Цо., Лимитедима наменску метролошку лабораторију опремљену најновијом опремом за инспекцију, укључујући Клингелнберг П65 мерни центар зупчаника, Зеисс ЦММ и тестер за храпавост површине. Ова инвестиција у метрологију осигурава да сваки Прецисион Геар који производимо испуњава одређене захтеве за прецизношћу и пружа нашим клијентима поверење које им је потребно за њихове критичне примене.

Како метрологија и контрола квалитета обезбеђују тачност прецизног зупчаника?

Производња прецизних зупчаника високе прецизности је немогућа без ригорозне метрологије и контроле квалитета у свакој фази производње. Прецизност зупчаника је дефинисана скупом параметара укључујући профил зуба, олово, нагиб и извлачење, а сви они морају да се мере и контролишу. У нашој фабрици смо имплементирали свеобухватан систем контроле квалитета који почиње инспекцијом сировина и протеже се кроз сваки производни корак до завршне инспекције. Срж нашег система контроле квалитета је употреба напредних инструмената за мерење зупчаника, као што су анализатори зупчаника и машине за координатно мерење (ЦММ), који пружају високо прецизна мерења свих параметара зупчаника. Ови инструменти су калибрисани према међународним стандардима и њима управљају обучени метролошки техничари. Подаци добијени из ових мерења се користе не само за прихватање или одбијање зупчаника, већ и за контролу процеса, омогућавајући нам да идентификујемо трендове и извршимо прилагођавања у производном процесу пре него што делови изађу из толеранције.

Кључни аспекти наше метрологије и система контроле квалитета за Прецисион Геар:

• Инспекција улазног материјала:Свака серија сировина се тестира на хемијски састав, тврдоћу и микроструктуру помоћу спектрометра и металуршког микроскопа. Ово осигурава да материјал испуњава наведену класу и да је погодан за производни процес.
• Мерење у процесу:Током хоббинга и брушења, користимо системе за мерење у процесу који пружају повратну информацију у реалном времену о дебљини зуба зупчаника. Ово нам омогућава да одмах откријемо и исправимо сва одступања, спречавајући производњу отпадних делова.
• Коначна анализа степена преноса:Након што су све производне операције завршене, сваки Прецисион Геар се проверава на анализатору зупчаника. Анализатор мери профил зуба, олово, нагиб и отпуштање и израчунава оцену квалитета зупчаника према ДИН или АГМА стандардима. Резултати мерења се упоређују са наведеним толеранцијама, а сваки зупчаник који је ван граница толеранције се одбија.
• Статистичка контрола процеса (СПЦ):Користимо СПЦ за праћење кључних параметара процеса током времена. Ово нам омогућава да идентификујемо трендове који би могли да укажу на проблем у развоју, као што је хабање алата или померање машине, и да предузмемо корективне мере пре него што се било који део произведе ван спецификације.

Недавни пример из наше производње ваздухопловних зупчаника илуструје важност метрологије. Зупчаници су морали да испуњавају стандарде квалитета АГМА 13, са одступањем профила зуба мањим од 1 микрометар. Да бисмо то постигли, применили смо протокол инспекције у више фаза: након хоббинга, зупчаници су прегледани помоћу анализатора зупчаника да би се проверио профил и олово. Након топлотне обраде, зупчаници су поново прегледани да би се проверило да ли има изобличења. Током брушења, мерач у процесу је континуирано пратио дебљину зуба. Након завршног брушења, зупчаници су прегледани на високопрецизном анализатору зупчаника (Клингелнберг П65). Завршна инспекција је показала да су сви зупчаници задовољили наведену толеранцију, са одступањем профила од 0,8 микрометара. Ови подаци су састављени у детаљан извештај о инспекцији који је достављен купцу, дајући им сигурност да зупчаници испуњавају њихове строге захтеве.

Наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед такође нуди услугу мерења за купце којима је потребна верификација тачности зупчаника треће стране. Можемо да измеримо зупчанике које обезбеђује купац и обезбедимо детаљан извештај о њиховој тачности, укључујући све релевантне параметре. Ова услуга је посебно корисна за купце који процењују квалитет зупчаника од више добављача или који развијају нове дизајне зупчаника и треба да провере своје прототипове. Улагањем у најсавременију метролошку опрему и континуираном обуком нашег метролошког особља, обезбеђујемо да наша Прецизна опрема доследно испуњава највише нивое тачности. Ова посвећеност квалитету је камен темељац наше репутације у индустрији производње зупчаника.

Често постављана питања (ФАК)

Питање 1: Која је разлика између хобинга и обликовања зупчаника у смислу тачности?

Одговор: И хоббинг и обликовање су процеси генерисања зупчаника, али се разликују по начину на који алат интерагује са радним предметом. Кување је континуирани процес који је генерално бржи и продуктивнији, али може оставити мале грешке у водовима због угла спирале плоче за кување. Обликовање је, с друге стране, повремени процес који може да произведе зупчанике са веома малим грешкама у водовима, што га чини погодним за зупчанике са уским ширинама лица или где је потребна висока тачност оловке. За прецизне зупчанике високе прецизности, након хоббинга обично следи брушење, док се обликовање може користити као завршни процес сечења за зупчанике са умереним захтевима за прецизношћу. Наша фабрика бира оптималан процес на основу геометрије зупчаника и захтеваног степена тачности.

Питање 2: Може ли брушење исправити све грешке које су унели претходни процеси?

Одговор: Брушење је веома ефикасан процес за исправљање грешака као што су одступања профила, грешке електроде и истезање. Међутим, не може да исправи грубе грешке као што су недостатак зуба или озбиљне грешке у облику зуба узроковане неисправном плочом за кување или неправилним подешавањем алата. Поред тога, брушењем се уклања само мала количина материјала (обично 0,05-0,15 мм по страни), тако да се грешке веће од допуштеног брушења не могу исправити. Стога, процеси кувања и термичке обраде морају бити добро контролисани како би се осигурало да унете грешке буду унутар могућности млевења. Систем контроле процеса наше фабрике осигурава да је то случај, тако да је млевење увек ефикасно.

Питање 3: Која је типична толеранција за Прецисион Геар након брушења?

Одговор: Толеранција за Прецисион Геар зависи од примене и захтеване оцене квалитета. За ДИН 5 зупчаник (АГМА 12), типичне толеранције су: одступање профила +/- 1,5-2,0 микрометара, одступање олова +/- 2,0-3,0 микрометара и одступање нагиба +/- 0,5-1,0 микрометара. За ДИН 4 (АГМА 13), толеранције су још мање: одступање профила +/- 1,0-1,5 микрометара, одступање олова +/- 1,5-2,0 микрометара и одступање нагиба +/- 0,3-0,5 микрометара. Наша фабрика може постићи ове толеранције на нашим ЦНЦ машинама за брушење, а ми пружамо свеобухватан извештај о мерењу за сваки зупчаник.

Питање 4: Како осигуравате тачност опреме за преглед опреме?

Одговор: Тачност наше опреме за инспекцију опреме је осигурана кроз строги програм калибрације. Све наше анализаторе зупчаника и ЦММ-е калибришу акредитоване лабораторије за калибрацију сваке године користећи стандарде који се могу пратити. Поред тога, користимо главне зупчанике и артефакте за калибрацију да бисмо верификовали перформансе мерних машина на недељној бази. Наша метролошка лабораторија је под контролом температуре на 20 +/- 1°Ц како би се смањио ефекат топлотног ширења на мерења. Такође учествујемо у међулабораторијским програмима поређења да бисмо потврдили тачност наших резултата мерења. Овај ригорозан приступ осигурава да наша опрема за инспекцију увек даје тачне и поуздане резултате.

Питање 5: Да ли Раидафон Тецхнологи Гроуп Цо., Лимитед нуди услуге дизајна опреме по мери и израде прототипа?

Одговор: Да, пружамо свеобухватне услуге дизајна опреме и израде прототипа. Наш инжењерски тим може да ради са вама на дизајнирању Прецизног зупчаника који испуњава ваше специфичне захтеве перформанси, укључујући избор материјала, геометрију зуба и топлотну обраду. Користимо напредни софтвер за дизајн зупчаника да симулирамо перформансе зупчаника под оптерећењем и можемо да произведемо прототип зупчаника за тестирање и валидацију. Када прототип буде одобрен, можемо да повећамо до пуне производње користећи наше производне процесе високе прецизности. Нудимо брзо време обраде прототипова и конкурентне цене за количине производње. Контактирајте наш инжењерски тим да разговарате о вашим потребама дизајна опреме.

Закључак: Прецизна производња зупчаника кроз изврсност процеса

Производња прецизног зупчаника високе прецизности је сложен подухват који захтева комбинацију напредних процеса, пажљиве контроле процеса и ригорозне метрологије. Од кувања до млевења и од термичке обраде до завршне инспекције, сваки корак мора бити изведен са прецизношћу да би се постигле потребне толеранције. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша фабрика је стекла репутацију за изврсност у производњи прецизних зупчаника, вођену нашим улагањем у најсавременију опрему, нашу квалификовану радну снагу и нашу посвећеност квалитету. Наше могућности обухватају широк спектар типова зупчаника, величина и степена тачности, а ми смо посвећени пружању наших купаца зупчаницима који испуњавају најзахтевније спецификације.

Ако имате захтев за прецизном опремом високе прецизности,контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитед данасза консултације. Наш инжењерски тим ће радити са вама да разуме вашу апликацију и обезбеди прилагођено решење, од дизајна до испоруке. Нудимо конкурентне цене, брзо време испоруке и читав низ услуга подршке, укључујући избор материјала, оптимизацију дизајна и инспекцију након производње.Затражите своју бесплатну консултацију о Прецисион Геар сада од Раидафон Тецхнологи Гроуп Цо., Лимитед и искусите квалитет и поузданост наше производње прецизних зупчаника.
