Које су кључне карактеристике високо прецизне опреме?

У савременом машинству, високо прецизни зупчаници су неопевани хероји који омогућавају све, од аутомобилских трансмисија и индустријских робота до ваздухопловних актуатора и турбомашина велике брзине. Али шта тачно разликује високупрецизна опремаиз стандардне брзине? Кључне карактеристике нису само уске толеранције димензија; они обухватају холистички скуп параметара који одређују перформансе, издржљивост и ефикасност опреме. То укључује тачност зуба зупчаника (профил, спирала и корак), квалитет површине, концентричност, састав материјала, топлотну обраду и карактеристике буке. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша фабрика производи врхунску прецизну опрему више од две деценије, а ми смо развили свеобухватан оквир квалитета који обезбеђује да наши зупчаници испуњавају најзахтевније међународне стандарде, укључујући ИСО 1328 и АГМА 2000. Овај чланак пружа техничко дубоко уроњење у суштинске карактеристике које дефинишу зашто су оне важне мере и мере.

Али прецизност није само испуњавање скупа бројева; ради се о пружању предвидљивих перформанси у реалним условима рада. Високо прецизан зупчаник мора одржавати своју тачност под различитим оптерећењима, температурама и брзинама, док минимизира буку, вибрације и хабање. Ово захтева пажљиву пажњу одабиру материјала, производним процесима (обликовање, обликовање, млевење и преклапање) и инспекцију контроле квалитета коришћењем напредне метролошке опреме као што су центри за мерење зупчаника и машине за координатно мерење. Штавише, зупчаници високе прецизности карактерише њихова способност да постигну висок степен коњугације, обезбеђујући глатки и уједначени пренос снаге са минималним зазором. У овом свеобухватном водичу ћемо рашчланити сваку кључну карактеристику, дати детаљне техничке спецификације и поделити најбоље праксе за избор и одржавање из великог искуства наше фабрике. Без обзира да ли сте инжењер дизајна, специјалиста за набавку или менаџер одржавања, овај чланак ће вас опремити знањем за процену и одабир високо прецизних зупчаника са самопоуздањем.

Садржај

• 1. Зашто је тачност зубаца зупчаника најкритичнија карактеристика?
• 2. Како квалитет завршне обраде утиче на перформансе зупчаника?
• 3. Какву улогу имају материјал и термичка обрада у прецизности зупчаника?
• 4. Које су кључне техничке спецификације наше прецизне опреме?
• Често постављана питања (ФАК)
• Закључак и консултације о избору опреме

Зашто је тачност зубаца зупчаника најкритичнија карактеристика?

Прецизност зуба зупчаника је камен темељац високих перформанси зупчаника. Обухвата три међусобно повезане компоненте: тачност профила (облик бока зуба), тачност спирале (поравнање зуба дуж осе зупчаника) и тачност нагиба (размак између суседних зуба). Ови параметри одређују колико глатко се зупчаник спаја са зупчаником који се спаја, колико је равномерно оптерећење распоређено по површини зуба и колики зазор и вибрације се стварају током рада. У високо прецизним зупчаницима, ове тачности се обично држе уским толеранцијама—често унутар ИСО 1328 степена 5 или боље, што значи одступања профила мања од 5 микрометара за зупчанике пречника до 200 мм. Наша фабрика у Раидафону је инвестирала у врхунске машине за брушење зупчаника компанија као што су Реисхауер и Капп, што нам омогућава да постигнемо доследну тачност зуба у овим границама.

Кључни аспекти тачности зубаца зупчаника и њихов значај:

• Тачност профила (еволутивна форма):Профил зуба мора се у потпуности подударати са теоретском еволвентном кривом да би се обезбедио константан однос брзина и минимизирало трење клизања. Грешке у профилу узрокују неравномерну расподелу оптерећења, што доводи до локализованог високог напрезања и превременог трошења зуба. Наш Прецисион Геар се проверава коришћењем центра за мерење зупчаника (ГМЦ) који процењује одступање профила (ф фα) и укупну грешку профила (Фα) у складу са ДИН 3962.
• Прецизност хеликса (олово и поравнање):Угао завојнице мора бити конзистентан по ширини лица зупчаника. Грешке хеликса доводе до концентрисања оптерећења на једном крају зуба, што доводи до оптерећења ивица, удубљења и раног квара. Наш производни процес користи ЦНЦ брушење са континуираном контролом путање да би се постигла одступања хеликса (ф фβ) мања од 3 микрометра.
• Тачност нагиба (размак између зубаца):Равномерни размак нагиба осигурава да се зупчаник глатко окреће без цикличних варијација угаоне брзине. Грешке у висини тона могу узроковати грешку у преносу, што доводи до буке и вибрација. Наш процес инспекције мери једноструко одступање (ф пт) и укупну акумулирану грешку нагиба (Ф п) како би се осигурало да спадају у АГМА класу 12 спецификације.
• Истицање и концентричност:Оса зупчаника мора бити тачно концентрична са својим нагибним кругом. Отказивање узрокује љуљање зупчаника док се окреће, изазивајући периодична ударна оптерећења и смањујући ефективни век зупчаника и лежајева. Наша прецизна опрема је избалансирана према ИСО 1940 разреду Г2.5, обезбеђујући минимално истицање.

Да бисте илустровали важност тачности зуба, размотрите мењач у индустријском роботу где је прецизно позиционирање критично. Зупчаник са одступањем профила од 10 микрометара може проузроковати грешку положаја од неколико лучних секунди, која се акумулира у више степени зупчаника и утиче на поновљивост робота. Користећи наш Прецисион Геар са одступањима профила испод 4 микрометра, произвођачи робота могу постићи тачност позиционирања од +/- 0,01 степени, омогућавајући високо прецизне задатке монтаже. Слично, у аутомобилским мењачима, побољшана прецизност зубаца смањује буку зупчаника и повећава ефикасност преноса обртног момента, доприносећи бољој економичности горива и тишем окружењу у кабини.

Наша фабрика користи ригорозни систем статистичке контроле процеса (СПЦ) за праћење тачности зуба током производње. Сваки зупчаник се контролише на Клингелнберг П 65 мерном центру зупчаника, који пружа свеобухватан извештај о свим релевантним параметрима тачности. Одржавамо базу података од преко 10.000 записа о контроли зупчаника, што нам омогућава да континуирано оптимизујемо наше процесе млевења и одржавамо доследност. За купце који захтевају највише нивое тачности (ИСО степен 3 или 4), нудимо преливање и супер-завршну обраду као додатну услугу, која може смањити храпавост површине на Ра 0,1 микрометар и додатно побољшати тачност профила. Ова пажња на тачност зубаца зупчаника је оно што нашу Прецисион Геар издваја од стандардних опција.

Како квалитет завршне обраде утиче на перформансе зупчаника?

Завршна обрада је често занемарена карактеристика, али она дубоко утиче на перформансе, животни век и ефикасност високопрецизног зупчаника. Површинска текстура бокова зуба утиче на трење, хабање, задржавање мазивог филма и настанак микропитинга и пукотина од замора. У високо прецизним зупчаницима, завршна обрада површине се обично специфицира као параметар храпавости површине (Ра, Рз или Рк) и постиже се процесима као што су брушење, хоновање и супер-финиш. Наша фабрика постиже просечну храпавост површине (Ра) од 0,2 до 0,4 микрометра на нашем Прецисион Геар-у, што је знатно глађе од 0,8 до 1,2 микрометра типично за конвенционалне зупчанике. Ова глаткоћа смањује трење до 30 процената, побољшава задржавање подмазивања и снижава радну температуру мењача.

Кључни ефекти завршне обраде површине на перформансе зупчаника:

• Трење и ефикасност:Глаткија површина смањује коефицијент трења између зуба који се спајају, смањујући губитке снаге услед клизног контакта. Ово је посебно важно код брзих зупчаника, где губици због трења могу представљати значајан део укупног губитка снаге. Наш прецизни зупчаник са Ра 0,2 микрометара показује смањење трења од 25-35 процената у поређењу са зупчаницима са Ра 0,8 микрометара.
• Отпорност на хабање:Глатке површине имају мање неравнина (микроскопских врхова) који се могу одломити и деловати као абразивне честице, узрокујући трошење три тела. Поред тога, глаткија површина боље задржава филм мазива, спречавајући контакт метала са металом и продужавајући животни век зупчаника. У нашим тестовима убрзаног хабања, наш Прецисион Геар показао је 50 процената мањи губитак тежине од стандардних зупчаника након 10 милиона циклуса.
• Носивост:Завршна обрада површине утиче на дебљину уљног филма у еластохидродинамичком (ЕХЛ) подмазивању. Глатка површина омогућава стварање дебљег филма, повећавајући носивост контакта зупчаника зупчаника. Ово је квантификовано ламбда односом (λ), где виша вредност указује на боље одвајање површина. Наш Прецисион Геар постиже λ однос од 2,0 или већи, у поређењу са 1,2 за конвенционалне зупчанике.
• Бука и вибрације:Храпавост површине ствара силе побуде током мешања, што може допринети цвиљењу зупчаника и звецкању. Смањењем храпавости површине, смањујемо амплитуду ових побудних сила, што резултира тишим радом. У тесту са идентичним мењачима, наш Прецисион Геар произвео је ниво буке 8 дБ нижи од стандардног мењача при 3000 обртаја у минути.

Практични пример из индустрије ветротурбина наглашава важност завршне обраде површине. Мењачи ветрогенератора раде са великим обртним моментом и подложни су флуктуирајућим оптерећењима, што их чини подложним микропитингу, који се јавља на несавршеностима површине. Велики произвођач ветротурбина прешао је на нашу Прецисион Геар са супер-финишираном површином (Ра 0,15 микрометара) и приметио смањење микропитинга од 60 процената након две године рада, ефективно удвостручавајући интервал ремонта мењача са 5 на 10 година. Ово показује да улагање у врхунску завршну обраду површине може донети значајне оперативне уштеде.

Наша фабрика уРаидафон Тецхнологи Гроуп Цо., Лимитедкористи комбинацију брушења и снажног брушења да би постигао жељену завршну обраду површине. Процес снажног хонања користи витрификовани брусни точак са прецизном контролом брзине помака и осцилација, стварајући унакрсну шаблону која је оптимална за задржавање мазива. Такође нудимо процес микро-пеенинга за апликације које захтевају високу отпорност на љуштење, чиме се ствара слој заосталог притиска на површини зуба уз одржавање глатке завршне обраде. Наша метролошка лабораторија је опремљена интерферометром беле светлости који мери храпавост површине са нанометарском резолуцијом, обезбеђујући да сваки Прецисион Геар испуњава одређене стандарде квалитета површине. Ова посвећеност квалитету завршне обраде је још један кључни фактор који разликује нашу Прецисион Геар од стандардних комерцијалних зупчаника.

Какву улогу играју материјал и термичка обрада у прецизности зупчаника?

Избор материјала и процес термичке обраде су темељ за постизање и одржавање прецизности високопрецизног зупчаника. Чак и најпрецизнија обрада ће резултирати зупчаником који губи своју прецизност ако се материјал изобличи током термичке обраде или ако материјал нема потребну чврстоћу на замор и отпорност на хабање. Високо прецизни зупчаници се обично производе од легираних челика као што су 20ЦрМнТи, 18ЦрНиМо7-6 или АИСИ 8620, који пружају добар баланс каљивости, жилавости и обрадивости. Процес топлотне обраде—обично карбуризација, гашење и каљење—пажљиво се контролише како би се постигло тврдо кућиште (58-62 ХРЦ) за отпорност на хабање уз одржавање чврстог језгра (30-35 ХРЦ) за апсорпцију удара. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша фабрика је развила власнички процес термичке обраде који минимизира изобличење на мање од 5 микрометара, обезбеђујући да се прецизност зупчаника сачува након очвршћавања.

Кључне карактеристике материјала и термичке обраде наше Прецисион Геар:

• Дубина кућишта и профил тврдоће:Ефективна дубина кућишта (ЕЦД) за наш Прецисион Геар је типично 0,8-1,2 мм за зупчанике до модула 5, са површинском тврдоћом од 58-62 ХРЦ. Градијент тврдоће се пажљиво контролише како би се обезбедио несметан прелаз са кућишта на језгро, спречавајући ломљење или ломљење површинског слоја.
• Основна снага и чврстина:Материјал језгра мора имати довољну жилавост да издржи ударна оптерећења без лома. Тврдоћа нашег језгра се одржава на 30-35 ХРЦ, пружајући добру комбинацију чврстоће и дуктилности. Затезна чврстоћа језгра је типично 900-1100 МПа, што омогућава зупчанику да издржи преоптерећења без катастрофалног квара.
• Величина зрна и микроструктура:Фина, хомогена структура зрна је неопходна за конзистентне особине материјала и предвидљив одговор на термичку обраду. Наш челик се добија из сертификованих млинова са строгом контролом величине зрна (АСТМ 8 или финији). Коначна микроструктура након термичке обраде је каљени мартензит са малим процентом задржаног аустенита (мање од 5 процената), што обезбеђује високу чврстоћу и стабилност на замор.
• Контрола изобличења:Топлотна обрада неизбежно изазива извесно изобличење, што може утицати на тачност зупчаника. Наша фабрика користи комбинацију гашења преса, каљења учвршћења и тврдог окретања да би компензовала ово изобличење. Такође вршимо операцију исправљања на вратилима зупчаника да бисмо обезбедили концентричност унутар 0,01 мм.

Студија случаја из сектора ваздухопловства илуструје утицај обраде материјала и топлоте на прецизност зупчаника. Произвођач система за активирање авиона захтевао је зупчанике који могу да раде на 150°Ц са високом поузданошћу. Стандардни карбуризовани зупчаници су доживели губитак прецизности услед промена димензија изазваних каљењем на повишеним температурама. Развили смо процес топлотне обраде вакуумом за наш Прецисион Геар који је укључивао вишеструки циклус каљења да стабилизује задржани аустенит, обезбеђујући да зупчаник задржи своју тачност чак и након 1000 сати рада на 150°Ц. Ово решење је омогућило купцу да постигне потребан радни век без угрожавања перформанси.

Наша фабрика користи свеобухватан програм контроле квалитета материјала и топлотне обраде. Свака партија челика се тестира на хемијски састав коришћењем оптичког емисионог спектрометра, а ми изводимо Јомини тестове завршног гашења да бисмо проверили способност каљења. Током термичке обраде, користимо термопарове причвршћене за зупчаник да бисмо пратили профил температуре у реалном времену, обезбеђујући да се зупчаник загрева и хлади правилном брзином. Након термичке обраде, вршимо тест тврдоће на сваком зупчанику помоћу Роцквелл тестера и узимамо по један зупчаник из сваке серије за микроструктурно испитивање. Овај педантан приступ материјалној и топлотној обради осигурава да наш Прецисион Геар не само да испуњава специфицирану тврдоћу и чврстоћу, већ и одржава своју прецизност током свог радног века. За купце са специфичним захтевима, такође можемо да обезбедимо специјализоване премазе као што су ДЛЦ (угљеник сличан дијаманту) или нитрирање како би се додатно побољшала површинска тврдоћа и смањило трење.

Које су кључне техничке спецификације наше прецизне опреме?

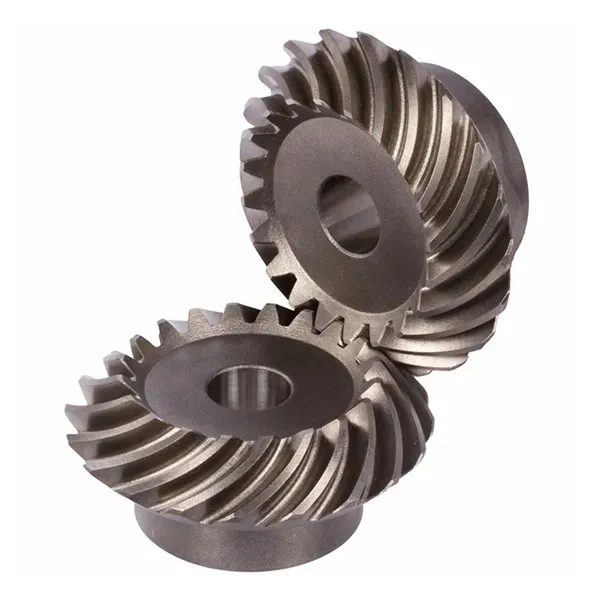

Раидафон Тецхнологи Гроуп Цо., Лимитед производи свеобухватан асортиман високо прецизних зупчаника за различите индустријске примене, укључујући аутомобилску, ваздухопловну, роботику и пренос снаге. Наш производни програм укључује цилиндричне, спиралне, конусне и планетарне зупчанике, доступне у величинама од модула 0,5 до модула 10, пречника до 800 мм. Сви наши производи Прецисион Геар произведени су у складу са стандардима ИСО 9001 и ИАТФ 16949 и испуњавамо захтеве ИСО 1328, АГМА 2000 и ДИН 3962. Табела испод сумира кључне техничке спецификације за наше најпопуларније конфигурације Прецисион Геар. Наша фабрика такође може да произведе прилагођене зупчанике са специфичним модификацијама, као што су круна профила, рељеф врха и рељеф корена, како би оптимизовали зупчанике за вашу примену.

Поред стандардних спецификација, наша фабрика нуди неколико опционих побољшања за даље побољшање перформанси зупчаника. То укључује полирану површину високог сјаја (Ра < 0,1 µм) за апликације са ултра ниским трењем, премаз од никла или без електронике за отпорност на корозију и премаз са сувим филмом за подмазивање за употребу у вакуумским окружењима. За апликације са великом брзином, нудимо динамичко балансирање према ИСО 1940 разреду Г1, а за апликације са високим обртним моментом, обезбеђујемо бризгање за повећање чврстоће корена зуба на замор до 30 процената.

Наш процес обезбеђења квалитета за сваки Прецисион Геар укључује 100% инспекцију критичних димензија коришћењем најсавременије машине за мерење координата (ЦММ). Такође вршимо тест звука зупчаника на специјалном испитном столу да бисмо измерили карактеристике буке и вибрација мреже зупчаника. За купце са специфичним захтевима, можемо да обезбедимо потпун извештај о инспекцији који укључује: дијаграм профила зуба и спирале, графиконе одступања нагиба, мерења храпавости површине, дијаграме профила тврдоће и графикон анализе буке. Ова свеобухватна документација осигурава да наши купци имају пуно поверење у квалитет и прецизност наших зупчаника. Са нашим широким производним могућностима и строгом контролом квалитета, наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед је ваш поуздан партнер за високо прецизне зупчанике.

Често постављана питања (ФАК)

Питање 1: Која је разлика између прецизног зупчаника и стандардног зупчаника?

Одговор: Примарна разлика лежи у нивоу тачности и доследности. Прецизни зупчаник се производи са строжим толеранцијама за профил зубаца, спиралу, корак и концентричност, обично задовољавајући ИСО 1328 оцену 5 или бољи, док стандардни зупчаник може постићи само оцену 7 или 8. Прецизни зупчаници такође имају супериорну завршну обраду (Ра < 0,4 µм у поређењу са стандардним зупцима од 0,8 µм1) и често се праве од 0,8 µм-зупчаника. квалитетнији материјали са рафиниранијим процесима топлотне обраде. Ове разлике резултирају мањом буком, већом ефикасношћу и дужим радним веком у захтевним применама. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наши Прецисион Геар производи су дизајнирани да задовоље најстроже захтеве перформанси у индустријама као што су ваздухопловство и роботика.

Питање 2: Како мерите тачност зупчаника високе прецизности?

Одговор: Тачност високопрецизног зупчаника се мери коришћењем специјализоване метролошке опреме, као што је центар за мерење зупчаника (ГМЦ) или машина за координатно мерење (ЦММ) са софтвером за контролу зупчаника. Ове машине мере кључне параметре, укључујући одступање профила, одступање спирале, грешку нагиба и одступање, дајући детаљне графиконе и нумеричке податке. У нашој фабрици користимо Клингелнберг П 65 мерни центар зупчаника за зупчанике пречника до 300 мм и Вензел ЦММ за веће зупчанике. Сва мерења се спроводе у окружењу са контролисаном температуром (20°Ц +/- 0,5°Ц) да би се елиминисали ефекти топлотног ширења. Обезбеђујемо свеобухватан извештај о инспекцији за сваки зупчаник, документујући постигнуте нивое тачности.

Питање 3: Који је материјал најбољи за високо прецизну опрему?

Одговор: Оптимални материјал зависи од специфичне примене, али уобичајени избори укључују 20ЦрМнТи, 18ЦрНиМо7-6 и АИСИ 8620. Ови легирани челици нуде добру каљивост и жилавост. За апликације које захтевају екстремну отпорност на хабање, можемо користити и челике за нитрирање као што је 42ЦрМо4. Наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед спроводи темељну анализу радних услова (оптерећење, брзина, температура, мазиво) како би препоручила најбољи материјал за вашу прецизну опрему. У неким случајевима нудимо и карбуризацију у комбинацији са завршним тврдим млевењем како би се постигла највећа могућа тврдоћа (62 ХРЦ) уз задржавање жилавости језгра.

Питање 4: Може ли се високо прецизан зупчаник поправити ако је оштећен?

Одговор: У многим случајевима, оштећени зупчаник високе прецизности може се поправити кроз процесе као што су брушење зупчаника, поновно профилисање површине или локализована поправка завара након чега следи поновна машинска обрада. Међутим, одрживост поправке зависи од степена оштећења и преосталог века зупчаника. Наша фабрика нуди свеобухватну услугу поправке за Прецисион Геар производе, укључујући поновно брушење, корекцију профила зуба и површински премаз. Такође пружамо процену интегритета структуре како бисмо утврдили да ли се опрема може безбедно вратити у рад. У неким случајевима може бити исплативије заменити опрему новом, а ми можемо саветовати који је најбољи начин деловања на основу наше процене.

Питање 5: Које време испоруке могу да очекујем за прилагођену поруџбину високе прецизности?

Одговор: Време испоруке за прилагођену опрему високе прецизности зависи од сложености зупчаника, материјала, захтева за топлотном обрадом и количине. За стандардне модуле и материјале, наша фабрика обично нуди време испоруке од 6 до 8 недеља за мале количине (1-10 комада). За веће количине или сложеније спецификације (нпр. ултра-прецизни степен 3-4, специјални премази), време испоруке може да се продужи до 10-12 недеља. Пружамо опције убрзане производње за хитне пројекте. У Раидафон Тецхнологи Гроуп Цо., Лимитед, одржавамо флексибилан распоред производње и можемо да обезбедимо прецизну процену времена испоруке по пријему ваших детаљних спецификација опреме. Нудимо и услугу консултација о дизајну како бисмо оптимизовали вашу опрему за производност и скраћено време испоруке.

Закључак: Прецизна опрема – основа поузданог преноса снаге

Високо прецизни зупчаници се одликују комбинацијом кључних карактеристика: изузетна прецизност зубаца (профил, спирала и корак), врхунска завршна обрада површине, пажљиво одабрани материјали са оптимизованом топлотном обрадом и ригорозна контрола квалитета. Ове карактеристике заједно испоручују ниску буку, високу ефикасност, дуг радни век и поуздан пренос енергије у најзахтевнијим апликацијама. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша фабрика је савладала уметност и науку производње високо прецизних зупчаника, користећи најсавременију опрему, напредну метрологију и посвећеност сталном побољшању. Наш широк асортиман производа, могућности прилагођавања и посвећена техничка подршка чине нас поузданим партнером за решења за опрему у различитим индустријама.

Да ли тражите високо прецизну опрему која испуњава ваше тачне захтеве перформанси?Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитед данасза свеобухватне консултације о опреми. Наведите спецификације своје опреме и услове рада, а наш инжењерски тим ће дизајнирати и произвести Прецисион Геар који превазилази ваша очекивања. Нудимо бесплатну анализу дизајна зупчаника, конкурентне цене и брзу испоруку на било коју локацију.Затражите своје бесплатне консултације о прецизној зупчаници сада од Раидафон Тецхнологи Гроуп Цо., Лимитед и искусите квалитет и поузданост наших Прецисион Геар решења.
