Раидафон хидраулични цилиндар за подизање крана је цилиндар за контролу угла стреле за покретне дизалице и лучке машине. Референтни модел ЗКССТЦ1000С.2.5-00: Φ320 проврт, Φ280 шипка, 4000 мм ход, 4750 мм уградно растојање, 32 МПа радни притисак, 3000 кН динамички потисак у реалном времену, 1522 кг јединичне тежине. Тело је ковано у 7 пролаза од легираног челика високе чврстоће за ваздухопловство, двоструко старено да стабилизује затезну чврстоћу изнад 1250 МПа. Трострука прогресивна заптивка са композитним прстеном од перфлуороетар гуме из Немачке и 5 μм степенастом усном за прашину. Интегрисани електро-хидраулични серво са ±0,03 мм магнетостриктивном повратном информацијом о положају за стабилност при ултра-ниским брзинама од 0,08 мм/с. Циклус од 5000 сати без одржавања. Прилагођени отвор Φ50-500 мм, отпоран на со и прашину. МОК 5 јединица, време испоруке на велико 45-60 дана. Пошаљите модел крана, захтев за потисак и количину за понуду.
Луффинг крана · Модел ЗКССТЦ1000С.2.5-00

Прилагођени хидраулични цилиндар за подизање крана за покретне дизалице и лучке машине — Директно снабдевање ОЕМ произвођача

Хидраулични цилиндар за подизање крана контролише угао стреле на покретним дизалицама. Раидафон га прави са вишестепеним телескопским дизајном двоструког дејства који се протеже на велике удаљености и компактно се увлачи. Тело је ковано у 7 пролаза од легираног челика високе чврстоће за ваздухопловство и двоструко је старено да би се стабилизовала затезна чврстоћа изнад 1250 МПа. Троструко прогресивно заптивање и магнетостриктивни серво модул испуњавају захтеве за слани спреј, прашину и прецизност радних циклуса луке и снаге ветра.

3000 кН Динамички потисак у реалном времену
32 МПа Радни притисак
Φ320×Φ280 Отвор × шипка
4000 мм Мождани удар
5000 х Без одржавања
Референтни модел

ЗКССТЦ1000С.2.5-00 — Пуна спецификација

Референтни модел је стварна производна конфигурација која се користи за кола покретних дизалица тешких дизања. Прилагођени проврт и ход су доступни у истом процесу цртања.

Назив цилиндра Број цртежа Боре ΦД Род Φд Строке С Инсталирај. Л Притисак Порт Тежина
Луффинг хидраулични цилиндар ЗКССТЦ1000С.2.5-00 Φ320 Φ280 4000 мм 4750 мм 32 МПа 2-М27×2
4-Г1/4
1522 кг

Кругови кранова са различитим потиском или обрасцима монтаже могу се произвести према вашем цртежу. Пошаљите марку и модел дизалице, потребан потисак и монтажни цртеж. За шири асортиман цилиндара покретне дизалице, погледајтеХидраулични цилиндри покретне дизалицекатегорија.

Инжењерски дубоки зарон

Четири технологије које чине овај цилиндар другачијим

01

Прилагодљива контрола оптерећења у пуном стању

Тело цилиндра је исковано од материјала за ваздухопловство. Раидафон користи прилагођени легирани челик високе чврстоће који пролази кроз седам пролаза ковања и затим топлотну обраду двоструког старења. Двоструко старење стабилизује структуру материјала тако да затезна чврстоћа држи изнад 1250 МПа. На потисном цилиндру од 3000 кН који ради континуиране циклусе дизања, та структура зрна је оно што одржава век трајања замора стабилним под притиском од 32 МПа.

≥1250 МПа затезна
02

Прецизна серво контрола на микронском нивоу

Раидафонов инжењерски тим је развио интегрисани електро-хидраулични серво модул који замењује традиционално одвојено подешавање вентила. Група вентила користи језгра серво вентила за ваздухопловство и магнетостриктивни сензор померања са тачношћу од ±0,03 мм. Та комбинација подржава стабилан рад при ултра-ниским брзинама при 0,08 мм/с, тако да руковалац може да постави грану без клизања или прекорачења током операција финог утовара.

±0,03 мм прецизност сензора
03

Дуготрајна заштита у екстремном окружењу

Лучке машине виде ерозију сланог спреја. Металуршка опрема види прашину високе температуре. Раидафон је изградио троструку прогресивну заштитну структуру за оба. Главна заптивка је композитни прстен од перфлуороетра гуме увезен из Немачке са дизајном са дуплим уснама за двосмерну компензацију притиска. Средњи слој користи степенасту усну прашине која пресреће чврсте честице веће од 5 μм. Способност против загађења је 40% већа од традиционалног заптивача са једним усном. Комбиновани циклус је оцењен на 5000 сати без одржавања.

5 μм усне прашине
04

Хидраулични систем оптимизован за енергетску ефикасност

Раидафонов дизајн за уштеду енергије потиче од анализе како грађевинске машине заправо раде. Коло диференцијалне амплитуде смањује запремину циркулације хидрауличког уља за 35% у условима празног хода. У комбинацији са високоефикасном групом синхроних моторних пумпи са перманентним магнетом, свеобухватна потрошња енергије система пада за 28% у поређењу са традиционалним решењем. На дизалици која ради у сменама од 8 сати, то значи мерљиво смањење потрошње горива или батерије.

-28% системска енергија

Зашто Раидафон Цране Луффинг Хидраулични цилиндри

A

20 година у области хидраулике

Раидафон већ две деценије производи хидрауличне цилиндре. Инжењерски тим развија цилиндар, серво модул и систем заптивки у компанији, тако да се промене спецификација обављају на извору, а не преко спољних добављача.

B

Потпуна контрола од ковања до монтаже

Ковање каросерије, термичка обрада, брушење, хромирање, монтажа заптивки и испитивање притиска се дешавају у фабрици Раидафон. То одржава следљивост нетакнутом и смањује варијацију серије коју добијате од више добављача.

C

Директне фабричке цене

Продаје се по моделу директне продаје. Упоредиве перформансе са отприлике 60% цене европских и америчких брендова на истом нивоу спецификације. Нема додавања трговачке марже између фабрике и купца.

D

Прилагођавање у потпуности

Пречници отвора цилиндра од Φ50 мм до Φ500 мм могу се израдити по мери. Ход, растојање уградње, тип прикључка и шема монтаже су произведени према вашем цртежу, тако да се нестандардни модели дизалица могу тачно ускладити.

E

Валидирано у условима луке и ветра

Троструки систем заптивања и серво модул су направљени за рад са сланом спрејом и условима ветра. Дизајн циља стварна радна места, а не лабораторијске услове.

F

ОЕМ подршка

Пошаљите марку и модел дизалице или број цртежа. Раидафон врши реверзни инжењеринг, узоркује и наводи прилагођену серију на истом цртежу. Подржава паковање приватних етикета за ОЕМ купце.

Димензионални цртежи

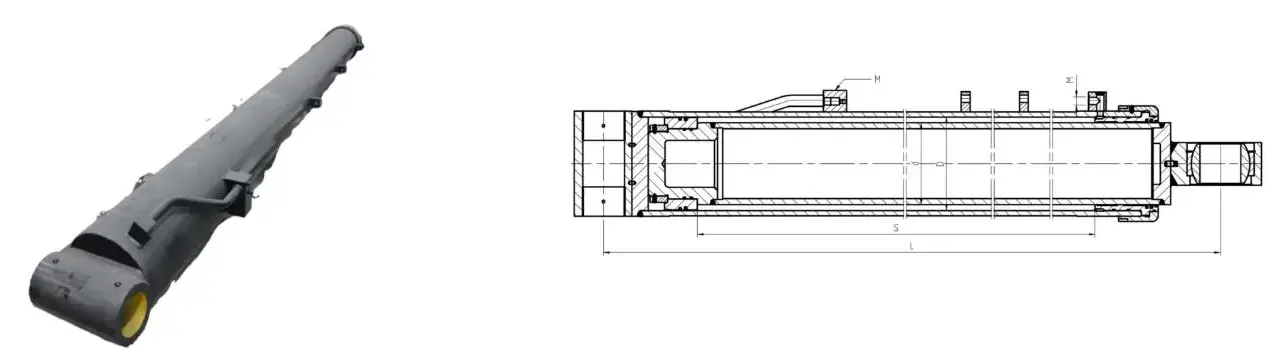

Crane luffing hydraulic cylinder dimension drawing
Преглед уградње — интерфејс отвор/шип, положај порта и шема монтаже

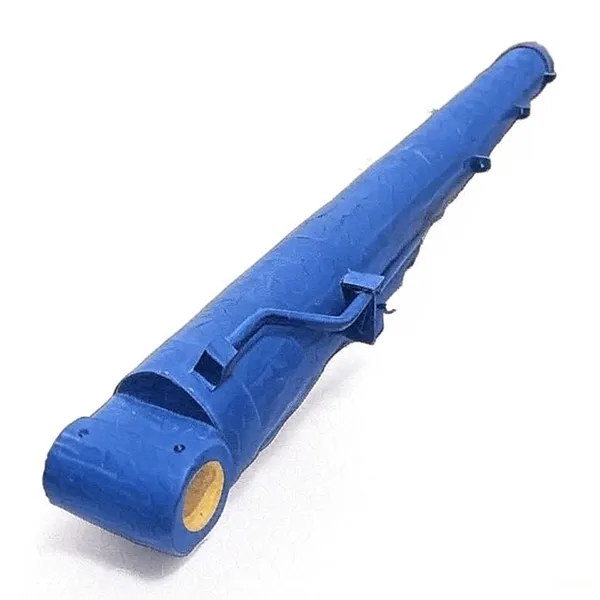

Crane luffing hydraulic cylinder product view
Приказ производа — склоп тела цилиндра и шипке

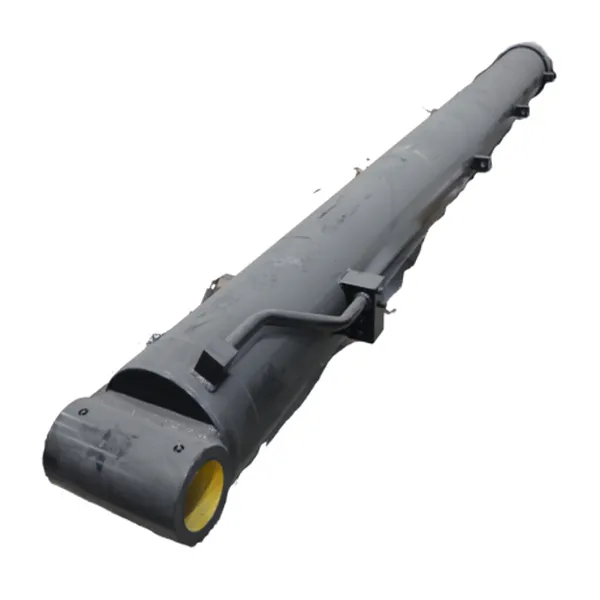

Crane luffing hydraulic cylinder detail
Детаљ порта и заптивке — 2-М27×2 плус 4-Г1/4 интерфејс

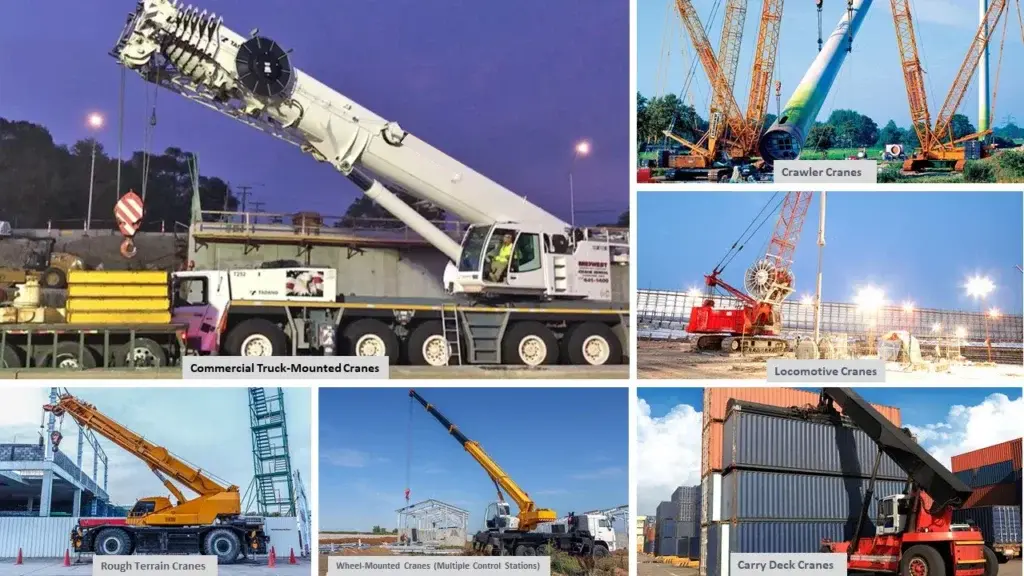

Crane luffing hydraulic cylinder application
Референца за примену — монтирана на коло за кретање покретне дизалице

Где се користе хидраулични цилиндри за луффинг дизалице

01

Покретне дизалице

Контрола угла стреле на камионским и теренским покретним дизалицама. Подноси потисак потребан за подизање и држање гране под пуним оптерећењем.

02

Лучке машине

Дизалице од брода до обале и дворишта у окружењима са сланим прскањем. Троструко прогресивна заптивка и тврди хром продужавају циклус одржавања у приобалним операцијама.

03

Опрема за енергију ветра

Нагиб крана на бродовима за уградњу и одржавање. Висока стабилност потиска и серво контрола на микронском нивоу су важни за прецизно позиционирање на мору.

04

Тешко инжењерство и металургија

Индустријска опрема за дизање у условима високе температуре и прашине. Круг за уштеду енергије смањује потрошњу горива или батерије у дугим сменама.

Спецификација наруџбине

Референтни модел
ЗКССТЦ1000С.2.5-00
Динамички потисак у реалном времену
3000 кН
Радни притисак
32 МПа
Пречник отвора
Φ320 мм (доступно прилагођено Φ50-500 мм)
Пречник шипке
Φ280 мм
Мождани удар
4000 мм
Удаљеност уградње
4750 мм
Јединична тежина
1522 кг
Порт / интерфејс
2-М27×2 плус 4-Г1/4
Ковање тела
Легирани челик за ваздухопловство од 7 пролаза, двоструко стари до ≥1250 МПа затезне чврстоће
Серво контрола
Интегрисани електро-хидраулични серво, магнетостриктивни сензор ±0,03 мм тачност, ултра мала брзина 0,08 мм/с
Заптивање
Трострука прогресивна заптивка, немачки перфлуороетер композитни главни прстен, 5 μм степенаста ивица за прашину
Уштеда енергије
Коло диференцијалне амплитуде, 35% мање циркулације уља без оптерећења, 28% мања потрошња енергије система
Циклус одржавања
5000 сати без одржавања
Прилагођавање
Потпуно прилагођени отвор Φ50-500 мм, ОЕМ паковање и приватна етикета
МОК
5 јединица по моделу
Време испоруке на велико
45-60 дана након одобрења депозита и извлачења
Основа понуде
Модел и тонажа крана, захтев за потисак, спецификација отвора/хода, величина прикључка, количина, одредишна лука

Како се ваша поруџбина креће кроз Раидафон

  1. 01

    Апликација Бриеф

    Пошаљите модел и тонажу крана, потребан потисак, спецификацију проврта/хода, величину прикључка, количину и одредишну луку.

  2. 02

    Избор модела и понуда

    Раидафон потврђује да ли референтни модел одговара или је потребна прилагођена израда. ФОБ Нингбо цитат се издаје са временом испоруке.

  3. 03

    Одобрење цртежа

    За прилагођене конструкције, Раидафон врши реверзни инжењеринг ОЕМ део, производи узорак и потврђује отвор, ход, растојање за уградњу и димензије прикључка са купцем.

  4. 04

    Ковање и термичка обрада

    Ковање у 7 пролаза и топлотна обрада двоструког старења стабилизују тело на затезну чврстоћу изнад 1250 МПа. Следе брушење и тврдо хромирање.

  5. 05

    Монтажа и испитивање притиска

    Клип, заптивке, серво модул и пуфер су састављени. Цилиндар је тестиран на притисак на 32 МПа и тестиран на ход ради глаткоће и серво одзива.

  6. 06

    Паковање и испорука

    Цилиндри су паковани у ојачане дрвене кутије са уљем против рђе и заштитним завршним поклопцима. Шаље се морским, ваздушним или експресним путем са листом паковања, фактуром и извештајем о инспекцији.

Документација и подршка квалитета

  • ✓
    Цертификат о материјалу

    Сертификат од легираног челика за тело, запис о термичкој обради о двоструком старењу, лист са подацима о споју заптивки који се испоручује уз сваку пошиљку.

  • ✓
    Извештај о испитивању притиска

    Сваки цилиндар је тестиран на притисак од 32 МПа пре паковања. Снимају се цурење, глаткоћа хода, одзив серво уређаја и монтажа порта.

  • ✓
    Записник о контроли димензија

    Проврт, шипка, ход, уградно растојање и димензије прикључка снимљене према нарученој спецификацији или цртежу купца.

  • ✓
    Извозно паковање

    Ојачано дрвено кућиште са уљем против рђе и заштитним завршним поклопцима. Велике серије цилиндара палетизиране и везане за поморски терет.

Често постављана питања

Шта је хидраулични цилиндар за подизање крана?

Хидраулични цилиндар крана је хидраулична компонента која контролише угао стреле на покретној дизалици. Луффинг се односи на подизање или спуштање гране, а цилиндар покреће ово кретање кроз вишестепени телескопски дизајн двоструког дејства. То је један од основних цилиндара на покретним дизалицама уз цилиндар противтеже и цилиндар на подупирачу.

Шта је референтни модел и његов потисак?

Референтни модел је ЗКССТЦ1000С.2.5-00 са 3000 кН динамичког потиска у реалном времену, 32 МПа радног притиска, Φ320 мм отвора, Φ280 мм шипке, 4000 мм хода, 4750 мм уградне удаљености и 1522 кг јединичне тежине. Раидафон подржава прилагођени проврт и ход за ОЕМ брендове дизалица.

Који материјал и процес ковања се користи?

Тело цилиндра је ковано у 7 пролаза од легираног челика високе чврстоће за ваздухопловство, а затим је двоструко старено да би се стабилизовала затезна чврстоћа изнад 1250 МПа. Овај процес ковања побољшава структуру зрна и век трајања замора у поређењу са конвенционалним ливењем или машинском обрадом од шипке, што је важно код потисног цилиндра од 3000 кН који ради континуиране циклусе подизања.

Колико је прецизна серво контрола?

Раидафон користи интегрисани електро-хидраулички серво модул са језгрима серво вентила за ваздухопловство и магнетостриктивним сензором померања са тачношћу од ±0,03 мм. Ово подржава стабилан рад при ултра-ниским брзинама при 0,08 мм/с, тако да руковалац може прецизно да позиционира грану без клизања.

Како функционише систем троструког заптивања?

Трострука прогресивна заптивна структура има три слоја. Главна заптивка је композитни прстен од перфлуороетра гуме увезен из Немачке са дизајном са дуплим уснама за двосмерну компензацију притиска. Средњи слој користи степенасту усну прашине која пресреће чврсте честице веће од 5 μм. Спољни слој пружа додатну заштиту брисача. Способност против загађења је 40% већа од заптивке са једном усном.

Шта је механизам за уштеду енергије?

Раидафон користи иновативно коло диференцијалне амплитуде које смањује запремину циркулације хидрауличког уља за 35% у условима празног хода. У комбинацији са високоефикасном групом синхроних моторних пумпи са перманентним магнетом, свеобухватна потрошња енергије система је смањена за 28% у поређењу са традиционалним решењем.

Који је циклус одржавања и опсег прилагођавања?

Цилиндар је дизајниран за циклус од 5000 сати без одржавања у окружењима са сланим спрејом и прашином. Раидафон подржава потпуно прилагођавање пречника отвора цилиндра од Φ50 мм до Φ500 мм, плус ОЕМ паковање и приватну етикету. МОК је 5 јединица по моделу.

Како да затражим понуду?

Пошаљите свој модел и тонажу дизалице, потребан потисак, спецификацију проврта/хода, величину прикључка, количину и одредишну луку. Раидафон ће потврдити модел или дизајнирати прилагођену конструкцију, а затим понудити ФОБ Нингбо понуду са временом испоруке и детаљима паковања.
