Хидраулични цилиндар противтег крана
  • Хидраулични цилиндар противтег кранаХидраулични цилиндар противтег крана
  • Хидраулични цилиндар противтег кранаХидраулични цилиндар противтег крана

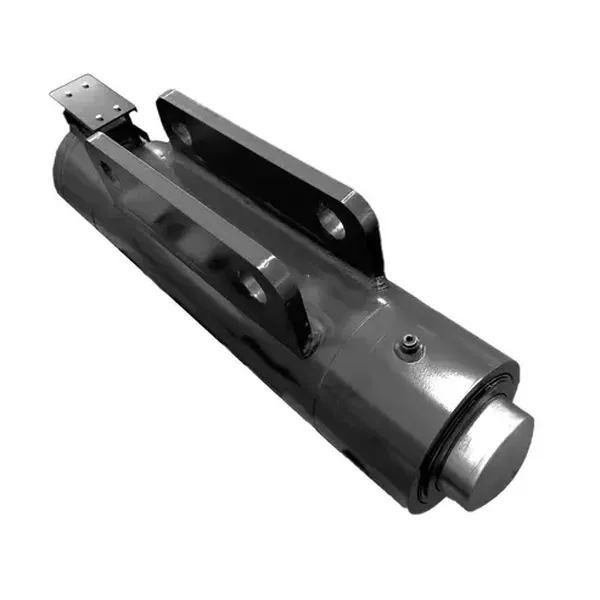

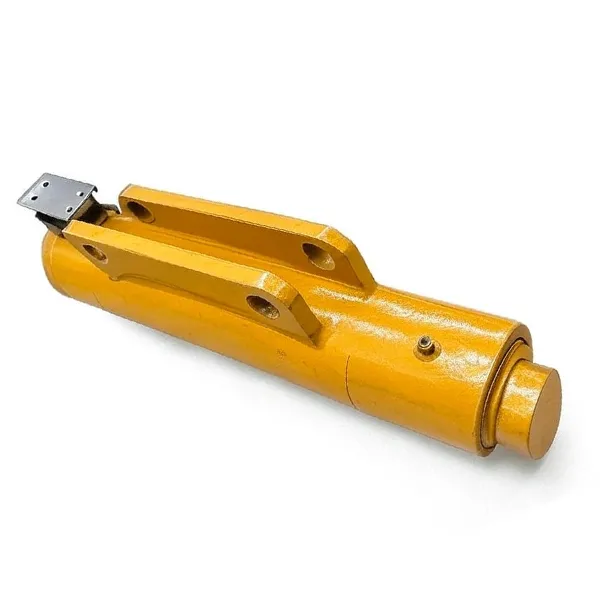

Хидраулични цилиндар противтег крана

Хидраулични цилиндар противтега краназа покретне дизалице и лучку опрему. Помера блок противтеже у реалном времену како би задржао љуљање гране унутар ±1° и смањио искључења због неравнотеже. Направљен за дизалице за све терене класе КАИ220 од 200–220 т.

БореΦ200 мм· РодΦ100 мм· Мождани удар180 мм· Радни притисак25 / 40 МПа· Тежина124 кг· Цртеж бр.КАИ220.12/13А-00· Легирани челик 35ЦрМо класе · Фабрика ИСО 9001 · МОК 1 ком · Доступан прилагођени ход · Понуда у року од 24 сата.

Отвор Φ200 · Шипка Φ100 · 25/40 МПа · ОЕМ фабрика

Хидраулични цилиндар противтег крана заПокретне дизалице и лучка опрема — прилагођени ход, 24-часовна понуда

Раидафон производи хидраулички цилиндар противтеже за кран који одржава балансирање ваше гране када се терет креће. Направљен од легираног челика високе чврстоће са хромираном или антикорозивном површинском обрадом, пружа стабилан излаз силе, контролу љуљања гране од ±1° и уштеду енергије од преко 15% у односу на конвенционалне цилиндре при еквивалентном оптерећењу. Фабричко директно снабдевање из Нингбоа, Кина — ИСО 9001 контрола процеса, МОК 1 комад, прилагођени ход и интерфејс за монтажу.

проврт (Д)
Φ200 мм
штап (д)
Φ100 мм
удар (С)
180 мм
Инсталл Дистанце
530 мм
Радни притисак
25 / 40 МПа
Тежина
124 кг
Цртеж бр.
КАИ220.12/13А-00
МОК
1 комад

Шта хидраулични цилиндар противтег крана ради на вашој дизалици

Хидраулични цилиндар противтеже је главни покретач система противтега покретне дизалице. Када се стрела извуче, цилиндар помера блок противтеже у реалном времену како би задржао центар гравитације дизалице унутар сигурног омотача. Без ње, дизалица се ослања на фиксну противтегу - што значи или је капацитет дизања смањен или шасија мора бити тежа него што је потребно.

Раидафонов цилиндар противтеже ради са хидрауличним контролним системом дизалице да преведе сигнале сензора или оператера у прецизно позиционирање противтеже. Резултат је глаткије кретање гране, мање љуљање при подизању током ветровитих дана и мање неочекиваних искључења услед аларма за неравнотежу. За набавку купацаиндустријски хидраулички цилиндри, ово је компонента која најдиректније утиче на време циклуса и сигурносну маргину.

Ако ваша дизалица користи другачију функцију противтеже — на пример систем крака за померање — упоредитехидраулични цилиндар за луффинг кранаили прегледајте цеоасортиман хидрауличних цилиндара покретне дизалицепре избора.

Спецификације хидрауличног цилиндра противтег крана

Стандардни модел испод покрива већину система противтега покретних дизалица од 200–220 т. Доступни су прилагођени отвор, ход и монтажна удаљеност — пошаљите свој цртеж и ми ћемо вам дати препоруку величине у року од 24 сата.

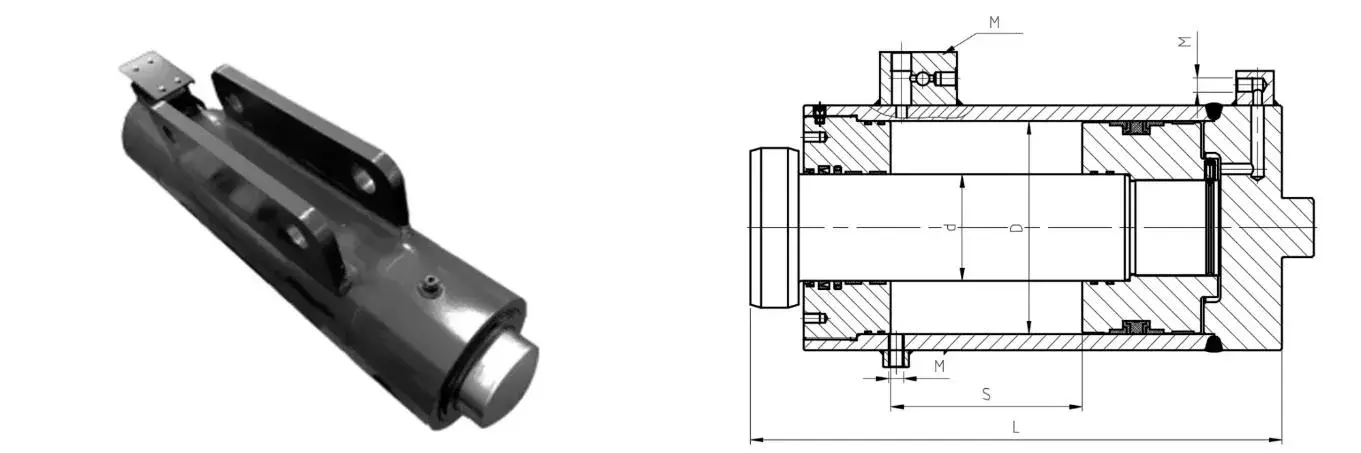

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Цртеж са димензијама хидрауличног цилиндра противтега крана — КАИ220.12/13А-00

Стандардни хидраулични цилиндар противтега крана — Технички подаци
Назив цилиндра Цртеж бр. Боре Д Род д Строке С Инсталирајте растојање Л Радни притисак Интерфејс М Тежина
Хидраулични цилиндар противутега КАИ220.12/13А-00 Φ200 мм Φ100 мм 180 мм 530 мм 25 МПа / 40 МПа 3-Г1/4 · М20×1,5 · 2-М14×1,5 124 кг
Отвор Φ200 мм Штап Φ100 мм Ход 180 мм 25 / 40 МПа 124 кг КАИ220.12/13А-00

Није величина која вам треба? Такође правимо прилагођене цилиндре противтеже за друге класе тонаже дизалица. Пошаљите отвор, ход, притисак и интерфејс за монтажу — или једноставно проследите свој број цртежа — и наши инжењери ће потврдити подударање.

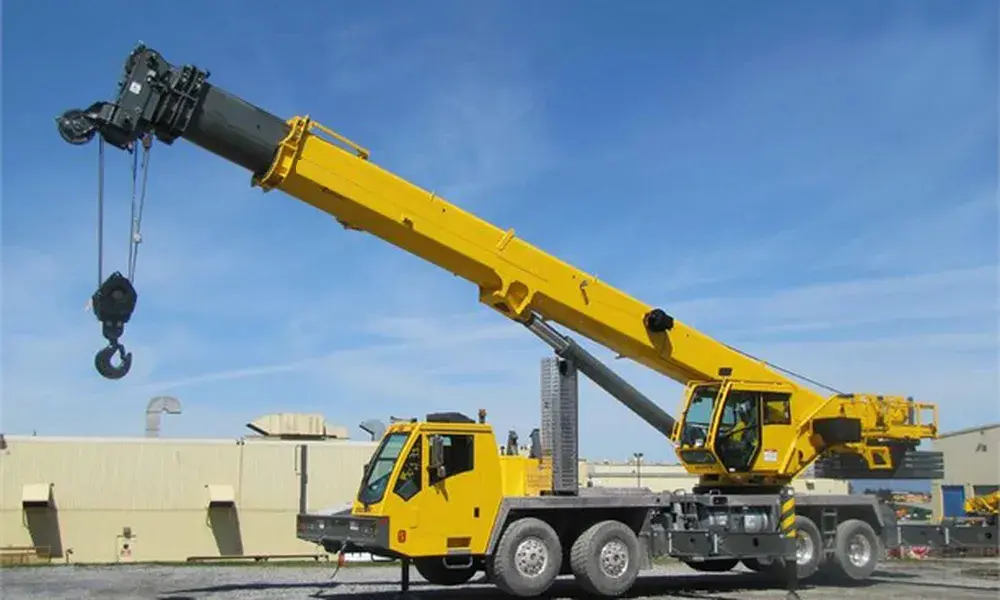

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Зашто инжењери набавке бирају Раидафон цилиндре против тежине

Три комерцијална разлога подстичу поновљене поруџбине:дужи сервисни интервал, мањи рад на одржавању и стабилан излаз силе у целом ходу.

01

Тело од легираног челика високе чврстоће

Отпоран је на висок притисак и велика оптерећења без деформације при континуираном раду. Површинско хромирање или антикорозивни премаз се носи са влажним, сланим и прашњавим условима на локацији.

02

Прецизно позиционирање

Ради са хидрауличним контролним системом дизалице за глатко телескопирање — брзо мењање противтеже током подизања и подешавање баланса на милиметарском нивоу током финог постављања.

03

Модуларна инсталација

Одговара постојећим тачкама монтаже крана без великих модификација. Заптивке и сервисни отвори доступни су стандардним алатима — већина замене заптивки се заврши у року од 30 минута на лицу места.

04

Енергетски ефикасан

Излаз силе се прилагођава у реалном времену условима рада. У поређењу са конвенционалним цилиндрима са еквивалентном снагом, потрошња енергије је смањена за више од 15%.

Примене: Где купци инсталирају ове цилиндре

Хидраулични цилиндар противтеже је одређен свуда где дизалица мора да остане у равнотежи док се положај терета или стреле мења. Типичне инсталације укључују:

Лучке контејнерске дизалице Дизалице од брода до обале Товер Цране Покретне дизалице за све терене Кранови гусеничари Дизалице за инсталацију ветротурбина Монтажа тешке опреме Монтажа челичне конструкције Подизање монтажних зграда Портални кранови бродоградилишта

Требате сродну функцију дизалице? Прегледајте у потпуностисерија хидрауличних цилиндара покретне дизалицеили тхераспон телескопских хидрауличких цилиндараза апликације проширења гране.

Прилагођени цилиндри противутега — ОЕМ, приватна марка и производња заснована на цртежу

Раидафон је произвођач ОЕМ хидрауличних цилиндара, а не трговачка компанија. Прилагођавање се дешава у нашем сопственом ИСО 9001 постројењу у Нингбоу, Кина — на истој линији која прави наше стандардне цилиндре.

A

Величина отвора и шипке

Од Φ40 мм до Φ400 мм отвора. Тврда хромирана шипка прилагођеног пречника и храпавости површине.

B

Строке & Монтажа

Прилагођена дужина хода, раздаљина уградње, отвор клина, прирубница или монтажа на клин по потреби.

C

Притисак и заптивке

Радни притисак до 40 МПа и више. Брендови заптивача који одговарају вашој радној температури и течности.

D

Премазивање и обележавање

Хромирање, антикорозивни премаз или фарбање. Доступна плочица са приватном етикетом и ознака.

Пошаљите ПДФ, ДВГ, ДКСФ или СТЕП цртеж са својим радним притиском, протоком и интерфејсом за монтажу. Наши инжењери враћају препоруку величине и фабричку цену у року од 24 сата.

Контрола квалитета, сертификати и 12-месечна гаранција

Сваки цилиндар противтеже пролази документовану руту инспекције пре отпреме — доказни траг на који се купци у иностранству ослањају за одобрење продавца и улазну инспекцију.

  • Производни процес са сертификатом ИСО 9001
  • Евиденција улазне верификације челика и термичке обраде
  • Извештај о брушењу проврта, дебљини хрома шипке и храпавости површине
  • Тест притиска на 1,5× називни радни притисак пре паковања
  • Провера прилегања заптивке, хода и монтажних димензија
  • 12-месечна ограничена гаранција на производне грешке

Како наручити: МОК, време испоруке, паковање и испорука

МОК

1 комад

Стандардне величине се испоручују од 1 комада. Обим цена од 20 комада за ОЕМ пројекте.

ЛЕАД

15 – 30 дана

Након извлачења потврде и депозита. Прилагођени дизајн може се продужити до 45 дана.

ПАЦК

Вооден Цасе

ВЦИ филм против рђе, средство за сушење, прилагођена палета за велике бушотине. Извозно стандардно паковање.

СХИП

Море / Ваздух / Експрес

ЕКСВ, ФОБ, ЦИФ и ДДП услови. Потпуна извозна документа: ЦИ, ПЛ, ЦО, образац А/Е, сертификат о материјалу.

Хидраулични цилиндар противтег крана — Честа питања за купца

Која је функција хидрауличног цилиндра противтеже крана?

Он помера блок противтеже у реалном времену како би задржао центар гравитације дизалице унутар сигурног омотача док се грана продужава или терет помера. Ово омогућава лакшој шасији да подигне исти терет, смањује љуљање гране и елиминише искључења изазвана алармима неравнотеже.

Која је стандардна спецификација вашег цилиндра противтеже крана?

Отвор Φ200 мм, шипка Φ100 мм, ход 180 мм, размак уградње 530 мм, радни притисак 25 МПа и 40 МПа, интерфејс 3-Г1/4 · М20×1.5 · 2-М14×1.5, тежина 124 кг. Број цртежа КАИ220.12/13А-00.

Можете ли да прилагодите отвор, ход и интерфејс за монтажу?

Да. Израђујемо прилагођене цилиндре противтеже са отвором од Φ40 мм до Φ400 мм, прилагођеним ходом и размаком за уградњу, отвором за клинове или прирубницом, и било којим потребним навојем интерфејса. Пошаљите ПДФ, ДВГ, ДКСФ или СТЕП цртеж и ми ћемо цитирати у року од 24 сата.

Колики је максимални радни притисак?

Стандардни модел има 25 МПа континуирано и 40 МПа вршно. Веће оцене притиска су доступне на захтев са одговарајућим избором заптивки и дебљином хрома шипке.

Шта је МОК, време испоруке и гаранција?

МОК 1 комад за стандардне величине. Време испоруке 15–30 дана након потврде извлачења и депозита. 12-месечна ограничена гаранција на грешке у производњи. Комплетна извозна документа испоручена уз сваку пошиљку.

Који модели кранова користе овај цилиндар противтеже?

Дизајниран је за мобилне дизалице класе КАИ220 и еквивалентне дизалице за све терене од 200–220 т. Такође испоручујемо цилиндре противтеже за друге класе тонаже — пошаљите свој модел крана и број цртежа ради провере компатибилности.

Како да инсталирам цилиндар противтеже на постојећи кран?

Цилиндар користи модуларни дизајн монтаже који без већих модификација одговара постојећим тачкама монтаже крана. Пре поруџбине проверите пречник игле за монтажу, растојање за уградњу и хидраулични интерфејс. Детаљни нацрти за уградњу су дати уз пошиљку. Наши инжењери такође могу да прегледају ваш план инсталације пре испоруке.

Могу ли наручити узорак пре слања масовне поруџбине?

Да. Наруџбе узорака се прихватају за стандардне величине. Трошкови узорка и превоз се наводе одвојено и могу се урачунати у прву поруџбину на велико.

Затражите понуду за цилиндар противтега за кран

Пошаљите свој модел дизалице, број цртежа или радни притисак. Наши инжењери одговарају у року од 24 сата са препоруком величине и фабричком ценом.
