Зашто се прецизни пужни зупчаници користе за апликације високе редукције?

Унутар компактног кућишта индустријске роботске руке, серво мотор се окреће брзином од 6.000 обртаја у минути. Ипак, излазна осовина се креће са спором, намерном прецизношћу, испоручујући стотине Њутн-метара обртног момента да позиционира тежак терет. Компонента која омогућава ову драматичну трансформацију је аПрецисион Геар: пужни преносник. Уђите у било који производни погон и наћи ћете пужне зупчанике на раду у транспортерима, лифтовима, алатним машинама и опреми за паковање. Они су неопевани хероји механичког преноса снаге, који претварају улаз велике брзине и малог обртног момента у излаз мале брзине и великог обртног момента са једноставношћу којој други типови зупчаника не могу да парирају. Али зашто су пужни зупчаници подразумевани избор за апликације са великом редукцијом? Одговор лежи у јединственој комбинацији геометрије, науке о материјалима и физике коју други системи Прецисион Геар једноставно не могу да реплицирају.

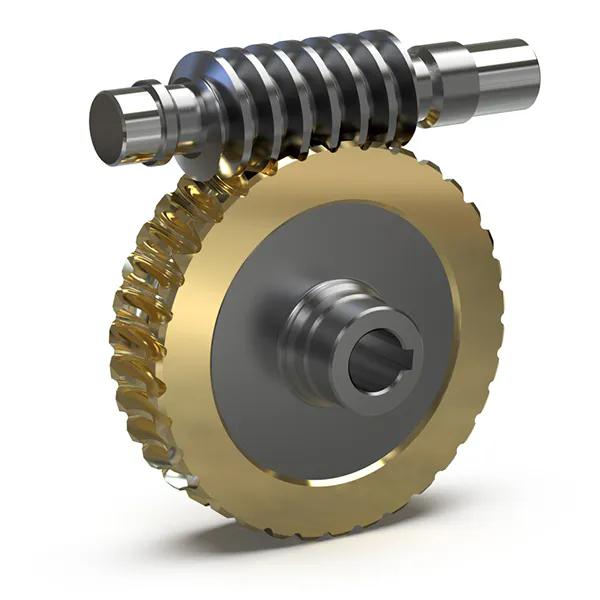

Пар пужних зупчаника састоји се од пужа са навојем (погонски елемент) и зупчастог точка (погонски елемент). Ова конфигурација нуди елегантно решење за фундаментални инжењерски проблем: како постићи велика смањења брзине у једној фази. Пуж са једним стартом са точком од 60 зубаца даје однос редукције 60:1 у компактном паковању. Постизање истог смањења са цилиндричним зупчаницима захтевало би вишестепени аранжман, повећавајући сложеност, цену и простор. Поред могућности смањења, пужни зупчаници нуде две додатне предности које су критичне у многим апликацијама: обезбеђују несметан, тих рад и могу бити дизајнирани да се самозакључују, спречавајући кретање уназад када се искључи напајање. Овај чланак истражује техничке основе доминације пужног зупчаника у применама високе редукције, од његових геометријских принципа до избора материјала који дефинишу његове перформансе.

Садржај

• 1. Шта чини геометрију пужног зупчаника идеалном за високу редукцију?
• 2. Како клизно дејство пужних зупчаника утиче на ефикасност и хабање?
• 3. Зашто је функција самозакључавања критична у апликацијама високе редукције?
• 4. Које техничке спецификације дефинишу висококвалитетну прецизну пужну опрему?
• 5. Закључак
• 6. Често постављана питања (ФАК)

1. Шта чини геометрију пужног зупчаника идеалном за високу редукцију?

Да бисмо разумели зашто се пужни зупчаници истичу у применама са високом редукцијом, прво морамо разумети њихову геометрију. Замислите стандардни вијак. Док га окрећете, он напредује линеарно дуж своје осовине са навојем. Сада замислите да умотате тај вијак у круг, тако да његови навоји постану непрекидна спирала. То је црв. Точак који се спаја са њим је зупчаник са посебно исеченим зупцима који одговарају профилу навоја пужа. Када се црв ротира, његови навоји захваћају зупце точка, терајући точак да се окреће. Ово је основни принцип рада пужног зупчаника.

Кључ за високу редукцију лежи у односу између ротације пужа и ротације точка. За црва са једним покретањем — црва са једном непрекидном нити — свака пуна ротација црва помера тачно једну нит. Овај навој гура један зуб на точку, узрокујући да се точак помера за један зуб. Ако точак има 60 зуба, онда се пуж мора ротирати 60 пута да би извршио једну пуну ротацију точка. Однос смањења је једноставно број зубаца на точку. Ово је смањење од 60:1 постигнуто у једном пару зупчаника. Насупрот томе, постизање редукције од 60:1 са цилиндричним зупчаницима захтевало би најмање три степена, сваки са сопственим вратилима, лежајевима и кућиштем, значајно повећавајући сложеност и цену преноса.

Геометрија постаје још моћнија када се разматрају мулти-старт црви. Пуж са два старта има два навоја, напредујући два зуба по ротацији, што резултира смањењем односа зуба точкова подељених са два. Црв са три старта дели однос са три. Ова флексибилност омогућава дизајнерима да уравнотеже однос смањења и ефикасности. Већи односи редукције генерално значе нижу ефикасност, јер је потребно више клизања. Мулти-старт црви нуде већу ефикасност, али нижи однос смањења. Овај једноставан геометријски однос – однос је једнак броју зубаца подељено са почетком – је оно што пужне зупчанике чини тако елегантним решењем за апликације са великом редукцијом. Са једним степеном, можете постићи односе од 5:1 до преко 100:1, опсег који је тешко упарити са другим типовима прецизне опреме.

Осим израчунавања односа, геометрија пужног зупчаника такође утиче на његову носивост. Нит црва је непрекидна спирала, што значи да је више зуба у контакту у било ком тренутку. Ово распоређује оптерећење на већу површину, смањујући контактни напон и омогућавајући зупчанику да поднесе веће обртне моменте од упоредивог цилиндричног зупчаника. У нашој фабрици производимо пужне зупчанике са прецизно брушеним профилима навоја како бисмо обезбедили максималан контакт и минималну концентрацију напрезања. Ова геометријска предност је разлог зашто су пужни зупчаници пожељни Прецизни зупчаници за апликације које захтевају висок обртни момент у компактном облику.

2. Како клизно дејство пужних зупчаника утиче на ефикасност и хабање?

За разлику од цилиндричних или спиралних зупчаника, где се зупци котрљају један према другом уз минимално клизање, контакт између пужа и његовог точка је претежно клизни. Замислите да се комад креде вуче по табли. Нит црва клизи преко лица сваког зуба док се ротира, стварајући трење које ствара топлоту и троши енергију. Ова клизна акција је примарни разлог зашто су пужни зупчаници мање ефикасни од других типова зупчаника. У зависности од односа редукције и параметара дизајна, ефикасност може да се креће од 50% (за дизајн са високим односом, самозакључујућим) до преко 90% (за дизајн са ниским односом, са више покретања).

Ово није недостатак дизајна; то је физичка последица геометрије. Навој црва је у суштини шраф, а зупци точка су „матица“. У било ком пару вијак-матица, клизање је основно кретање. Предност је у томе што ово клизање омогућава континуирано, глатко захватање, елиминишући ударце и буку до којих може доћи код зупчаника са котрљајућим контактом. У апликацијама где су ниска бука и вибрације од суштинског значаја, као што је прецизна производна опрема или медицински уређаји, овај компромис је вредан губитка ефикасности.

За управљање трењем и хабањем узрокованим клизањем, пужни зупчаници се ослањају на пажљиво пројектовану комбинацију материјала и подмазивања. Пуж је обично направљен од каљеног челика, као што је 42ЦрМо4 или 20МнЦр5, који обезбеђује тврду површину отпорну на хабање. Точак је направљен од мекшег материјала, обично од фосфорне бронзе (ЦуСн12 или слично). Бронза делује као "жртвени" материјал, у складу са навојем пужа и смањује хабање скупље компоненте пужа. Бронза такође има одличне карактеристике лежаја, смањујући коефицијент трења. Разлика у тврдоћи - пуж је типично 58-62 ХРЦ, док је бронзани точак 80-100 ХБ - намерно је избор дизајна. Мекша бронза се првенствено троши, штитећи пуж и омогућавајући дуг радни век.

Подмазивање је једнако критично. Пужни зупчаници захтевају уље високог вискозитета са адитивима за екстремни притисак (ЕП) да би се одржао довољан филм за подмазивање под високим притисцима и брзинама клизања. Без адекватног подмазивања, клизни контакт ће брзо довести до хабања лепка, хабања и прераног квара. Наша фабрика препоручује специфична мазива за сваки од наших производа Прецисион Геар, на основу оптерећења, брзине и услова рада. Такође дизајнирамо наша кућишта зупчаника са адекватним капацитетом уља и ребрима за хлађење како би се распршила топлота настала трењем.

Следећа табела сумира кључне материјале и својства подмазивања за типичан висококвалитетни прецизни пужни зупчаник.

Разумевање ове радње клизања је од суштинског значаја за свакога ко бира Прецисион Геар за апликације са великом редукцијом. Компромис између ефикасности и глатког рада, у комбинацији са одговарајућим материјалом и избором подмазивања, је оно што чини успешан дизајн пужног зупчаника. Наша фабрика је усавршила ове компромисе током деценија искуства, оптимизујући наше производе Прецисион Геар за пружање поузданих, дуготрајних перформанси у најзахтевнијим апликацијама.

3. Зашто је функција самозакључавања критична у апликацијама високе редукције?

Замислите теретни лифт који носи тежак терет. Одједном, струја нестане. Мотор се зауставља, а терет почиње да се спушта под гравитацијом, убрзавајући до опасне брзине. У типичном мењачу, то би се десило. У правилно дизајнираном систему пужних преносника, није. Терет се зауставља и остаје суспендован, држан на месту трењем између пужа и точка. Ово је функција самозакључавања, својство јединствено за пужне зупчанике које је критично у многим апликацијама са високим редукцијом.

Услов самозакључавања произилази из исте геометрије која пужним зупчаницима даје висок капацитет редукције. Пуж је шраф, а точак је навртка. Када престанете да окрећете шраф, навртка не покреће завртањ, осим ако се не превазиђе трење. Код пужног зупчаника, самоблокирање настаје када угао трења (одређен коефицијентом трења и углом притиска) премашује водећи угао навоја пужа. Када је овај услов испуњен, оптерећење на точку не може да превазиђе трење да би се пуж окренуо. Систем се закључава, држећи терет на месту.

Функција самозакључавања није аутоматска. Зависи од односа редукције и коефицијента трења. Уопштено говорећи, пуж са једним стартом са односом редукције од 30:1 или више ће бити самозакључавајући под типичним радним условима. Веће трење (због повећаног оптерећења или слабијег подмазивања) чини самозакључавање ефикаснијим. Насупрот томе, мање трење може смањити или елиминисати самозакључавање. Због тога је избор мазива критичан: мазиво које је превише ефикасно у смањењу трења може ненамерно да угрози способност самозакључавања зупчаника.

Самозакључавање је кључна безбедносна карактеристика у многим апликацијама. Елиминише потребу за кочницама или другим уређајима за држање, поједностављујући дизајн и смањујући трошкове. Такође побољшава безбедност спречавањем ненамерног кретања током губитка струје. На пример, у систему транспортера, самоблокирање спречава да се трака окрене уназад када је мотор искључен. У машинској алатки, она држи алат у положају током нестанка струје. Ова карактеристика је разлог зашто се пужни зупчаници широко користе у дизалицама, лифтовима и свим апликацијама где је потребно држање терета.

Компромис је ефикасност. Самоблокирајући пужни зупчаници су инхерентно мање ефикасни од дизајна без самозакључавања јер је потребно трење да би се постигао ефекат закључавања. Исто трење које држи оптерећење такође одузима снагу систему током нормалног рада. У апликацијама где није потребно држање оптерећења, може се користити пуж са више покретања са нижим коефицијентом трења за побољшање ефикасности.

Наши фабрички инжењери могу израчунати стање самозакључавања за било који специфичан дизајн, узимајући у обзир однос смањења, угао притиска и очекивани коефицијент трења. Ова анализа осигурава да наши Прецисион Геар производи испуњавају специфичне захтеве сваке примене, балансирајући потребу за држањем оптерећења са потребом за ефикасношћу.

4. Које техничке спецификације дефинишу висококвалитетну прецизну пужну опрему?

Избор Прецизног зупчаника за примену са великом редукцијом захтева темељну процену техничких спецификација. Ови параметри дефинишу перформансе, дуговечност и погодност опреме за дату примену. Следећа табела даје преглед кључних спецификација за наше производе Прецисион Ворм Геар. Сваки параметар се пажљиво контролише током нашег производног процеса како бисмо осигурали доследне, поуздане перформансе.

Свака спецификација у овој табели говори причу о перформансама опреме. Централно растојање одређује величину зупчаника и капацитет обртног момента. Веће средишње растојање омогућава веће зупчанике, који могу да поднесу већа оптерећења. Однос редукције је примарни параметар који дефинише функцију зупчаника. Модул и профил зубаца одређују снагу и глаткоћу рада зупчаника. Оцена прецизности зупчаника, типично ДИН 4 до 6 за висококвалитетне пужне зупчанике, директно утиче на буку, вибрације и глаткоћу мењача. Наши фабрички производи Прецисион Геар се производе по ДИН 5 или вишем, обезбеђујући изузетне перформансе у захтевним применама.

Наша фабрика користи напредну ЦНЦ опрему за брушење и мерење како би постигла и потврдила ове спецификације. Наше машине за брушење могу да произведу профиле зуба са прецизношћу на нивоу микрона, обезбеђујући исправан узорак мреже и расподелу оптерећења. Наша мерна опрема, укључујући тестере зупчаника и машине за координатно мерење, проверава да ли сваки зупчаник испуњава наведене толеранције. Ова пажња посвећена детаљима је оно што разликује висококвалитетне Прецисион Геар од стандардног, и то је разлог зашто се нашим производима верује у индустријама где су поузданост и прецизност најважнији.

5. Закључак

Прецисион Ворм Геар је мајсторска класа инжењерских компромиса. Његова геометрија обезбеђује природне, брзе редукционе односе које је тешко постићи са другим типовима зупчаника. Његово клизно дејство, док смањује ефикасност, омогућава несметан, тих рад и омогућава могућност самозакључавања која је критична за безбедност у многим апликацијама. Комбинација каљеног челичног пужа и бронзаних точкова, подржана одговарајућим подмазивањем, даје издржљив систем преноса који пружа године поуздане услуге. Било да дизајнирате систем транспортера, алатну машину или пољопривредну опрему, пужни зупчаник нуди решење које је једноставно, ефикасно и доказано.

АтРаидафон, наша фабрика производи висококвалитетне Прецисион Геар производе више од 20 година. Наши пужни зупчаници су пројектовани да задовоље најзахтевније спецификације, са степеном прецизности до ДИН 5. Нудимо комплетан распон величина и односа, подржан свеобухватном техничком подршком и ригорозном контролом квалитета. Ако тражите поузданог партнера за ваше потребе Прецисион Геар-а, позивамо вас да нас контактирате како бисмо разговарали о вашој пријави. Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитед данасда откријете како наша Прецисион Ворм Геар решења могу да покрену ваш следећи пројекат.

6. Често постављана питања (ФАК)

Питање 1: Која је разлика између црва са једним и више покретача, и како да бирам између њих?

Одговор: Пуж са једним стартом има један непрекидни навој, што резултира највећим односом редукције за дати број зубаца точка. Однос редукције једнак је броју зубаца на точку. Црв са више покретача има две или више нити, смањујући однос смањења, али повећавајући ефикасност. На пример, точак са 60 зуба и пуж са једним стартом даје однос 60:1; код двокреветног пужа однос је 30:1. Изаберите црв са једним покретањем када је потребно максимално смањење и када је ефикасност мање критична. Изаберите црв са више покретања када вам је потребно умерено смањење са већом ефикасношћу или када самозакључавање није потребно.

Питање 2: Зашто пужни зупчаници генеришу толико топлоте и како се тиме може управљати?

Одговор: Топлота у пужном зупчанику настаје трењем клизања између пужа и зубаца точка. Ово је инхерентна карактеристика геометрије пужног зупчаника. За управљање топлотом, системима пужних зупчаника је потребно адекватно подмазивање да би се смањило трење и однела топлота. Кућиште треба да буде пројектовано са довољном површином да одводи топлоту конвекцијом. У апликацијама велике снаге може бити потребно присилно хлађење (хлађење вентилатором или течно хлађење). Наша фабрика може препоручити одговарајући начин хлађења за вашу специфичну примену.

Питање 3: Како могу да утврдим да ли се моја пужна опрема прекомерно истроши?

Одговор: Најчешћи знаци прекомерног хабања пужног зупчаника су повећан зазор, повећана бука и више радне температуре. Визуелни преглед зубаца зупчаника може открити знаке хабања, као што су углачан или истрошен изглед, удубљења или огреботине. Редовна анализа уља може открити присуство честица хабања, пружајући рану индикацију хабања. Најпоузданији метод је праћење перформанси опреме током времена и вршење периодичних инспекција. Наша фабрика препоручује распоред рутинских прегледа на основу услова рада зупчаника.

Питање 4: Може ли се пужни зупчаник покренути у рикверц од оптерећења?

Одговор: Ово зависи од дизајна опреме. Ако је зупчаник самозакључавајући, оптерећење не може да покрене пуж у рикверц. Међутим, ако је трење недовољно (због малог оптерећења, високог подмазивања или вишеструког покретања са малим односом редукције), оптерећење може да врати пуж назад. У многим апликацијама, ово је непожељно и функција самозакључавања је намерно уграђена. У другим апликацијама, вожња уназад може бити потребна из безбедносних или оперативних разлога. Наша фабрика може да дизајнира Прецисион Геар са одговарајућим карактеристикама самозакључавања за вашу специфичну примену.

Питање 5: Који је типичан степен прецизности за висококвалитетни пужни зупчаник?

Одговор: Прецизни зупчаник високог квалитета се обично производи у складу са стандардима квалитета ДИН 5 или АГМА 12 или бољим. Ове класе обезбеђују несметан рад, ниску буку и минимални зазор. За мање захтевне примене може бити прихватљив ДИН 6-7. Наша фабрика може да производи пужне зупчанике до ДИН 4 разреда за најпрецизније примене, као што су позиционирање алатних машина и роботика. Избор степена прецизности зависи од тачности апликације и захтева за буку.
