Укрштени спирални зупчаници

Раидафон је кинески ОЕМ произвођач и добављач укрштених спиралних зупчаника за прецизне инструменте, медицинску опрему, помоћне погоне за аутомобиле, уређаје за паметне куће и индустријске машине. Стандардни опсег обухвата модул 0,8-4 мм, угао осовине подесив 25°-90°, површину брушеног зуба, ефикасност преноса преко 90%. Опције материјала укључују легирани челик високе чврстоће, нерђајући челик, алуминијумску бронзу, најлон и инжењерску пластику отпорну на хабање. Дизајн укрштених спиралних зубаца преноси снагу између непаралелних и неукрштајућих осовина, штеди простор за распоред и смањује буку при раду. Подржани су прилагођени модул, број зуба, угао осовине, отвор, утор за кључ, материјал и површинска обрада. Доступне су поруџбине узорака, поруџбине на велико и паковање приватних етикета. Пошаљите детаље цртежа или узорка, потребан материјал, количину и одредишну луку за брзу понуду.
Кинески произвођач укрштених спиралних зупчаника за ОЕМ

Произвођач укрштених спиралних зупчаника за пренос непаралелног вратила у прецизним инструментима и индустријским погонима

Раидафон је кинески ОЕМ произвођач и добављач укрштених завојних зупчаника, који се такође називају вијчани зупчаници. Укрштени спирални зупчаници преносе снагу између непаралелних и неукрштајућих осовина, што их чини погодним за компактну опрему за аутоматизацију, вентилаторе за хлађење лаптопа, системе за подешавање стоматолошке столице, помоћне погоне за аутомобилске моторе и паметне уређаје за пренос завеса. Стандардни опсег обухвата модул 0,8-4 мм, угао осовине подесив 25°-90°, површину брушеног зуба и ефикасност преноса преко 90%. Опције материјала укључују легирани челик високе чврстоће, нерђајући челик, алуминијумску бронзу, најлон и инжењерску пластику отпорну на хабање. Подржани су прилагођени модул, број зуба, угао осовине, отвор, утор за кључ, материјал и површинска обрада. Пошаљите свој цртеж или детаље о узорку, потребан материјал, количину и одредишну луку да бисте затражили понуду.

0,8-4 ммОпсег модула
25°-90°Угао осовине
>90%Ефикасност преноса
5 МатеријалиЧелик · нерђајући · бронза · најлон · пластика

Зашто се укрштени спирални зупчаници користе тамо где обични зупчаници не могу да стану

Стандардни зупчаници са зупчаницима, спирални зупчаници и конусни зупчаници преносе снагу између паралелних или укрштајућих вратила. Када распоред машине ставља две осовине под непаралелан угао који се не пресеца, обични зупчаници се не могу правилно спојити. Укрштени спирални зупчаници решавају ово коришћењем спиралног облика зуба који омогућава двема вратилима да преносе снагу под углом, обично између 25° и 90°.

Ово чини укрштене спиралне зупчанике погодним за компактне дизајне. Код вентилатора за хлађење лаптопа, простор између осовине мотора и осовине лопатице вентилатора је веома мали. У систему за подешавање стоматолошке столице, погонска осовина наслона и седишта су под различитим угловима. У помоћном погону мотора аутомобила, улазна осовина пумпе за воду и генератора су помакнута од главног погона. Укрштени спирални зупчаници управљају овим распоредом без додавања великих мењача или конусних зупчаника.

Раидафон производи укрштене спиралне зупчанике у низу материјала, тако да купци могу да ускладе зупчаник са захтевима оптерећења, брзине, корозије и буке. За повезане типове опреме, прегледајте цеоПрецисион Геаркатегорија, тхеХелицал Геарстраница иБевел Геарстраница.

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives

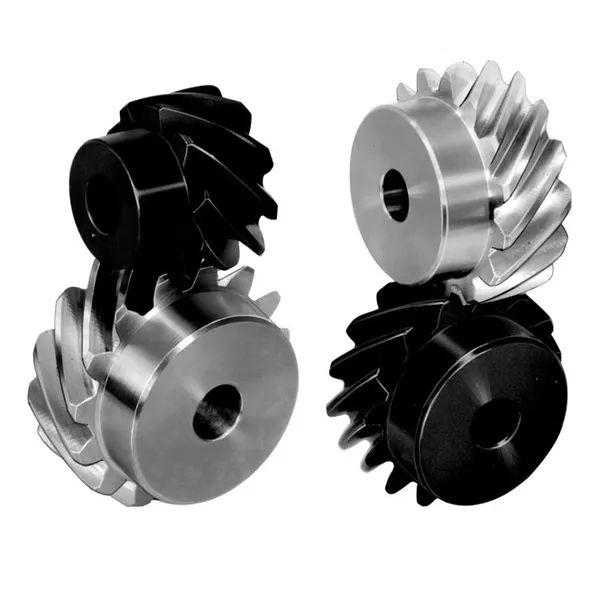

Укрштени спирални зупчаници за непаралелни пренос вратила

Опсег стандардних спецификација и опције материјала

Табела испод наводи опсег стандардних спецификација за Раидафон укрштене спиралне зупчанике. Ако ваша опрема захтева другачији модул, број зуба, угао осовине, отвор или утор, пошаљите ОЕМ цртеж или физички узорак за производњу по мери.

Параметар Стандардни опсег Цустом Оптион
Модул 0,8-4 мм Доступан прилагођени модул
Угао осовине 25°-90° Доступан прилагођени угао
Површина зуба Гроунд Брушење, лапирање, фосфатирање
Ефикасност преноса преко 90% Зависи од материјала, угла и подмазивања
Проврт и утор за кључ Стандардни проврт са утором за кључ Прилагођени проврт, утор за кључ, вијак за подешавање, Д-облик
Површинска обрада Уље против рђе Црни оксид, поцинковање, топлотна обрада
Материјал Легирани челик високе чврстоће Нерђајући челик, алуминијум бронза, најлон, инжењерска пластика

Треба вам поређење материјала или препорука за вашу апликацију? Пошаљите податке о оптерећењу, брзини, окружењу и простору за инсталацију. Раидафон ће предложити материјал и спецификацију који најбоље одговарају вашим условима рада.

Доступни типови материјала

Steel crossed helical gears

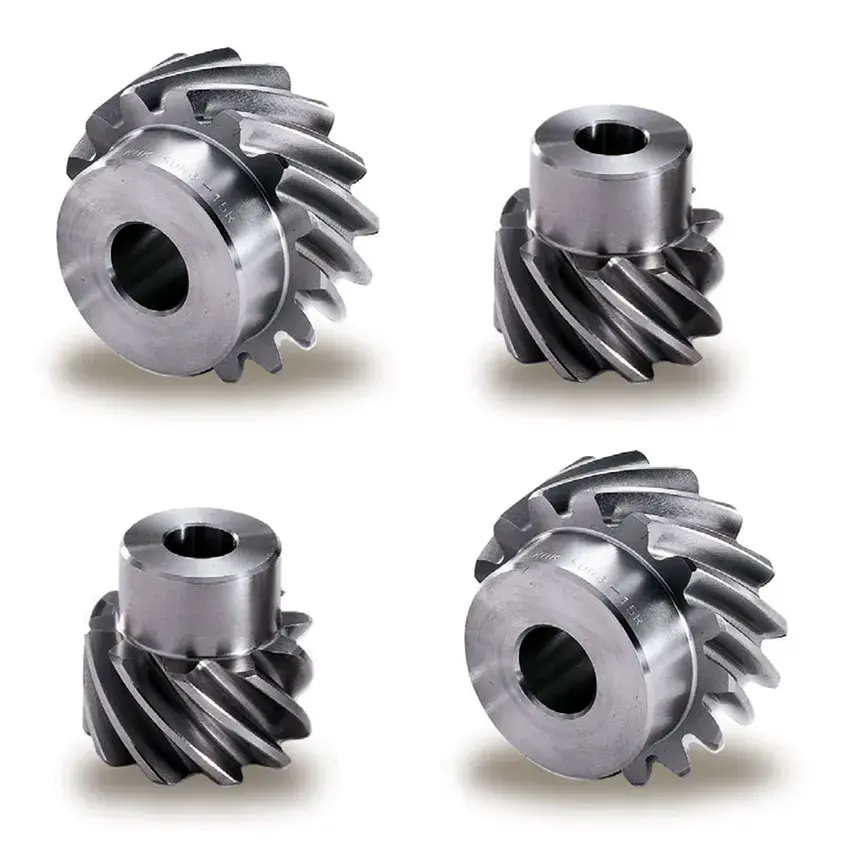

Челични укрштени спирални зупчаници

Легирани челик високе чврстоће за примену великих оптерећења и великог обртног момента у индустријским погонима и помоћним системима аутомобила.

Stainless steel crossed helical gears
Укрштени спирални зупчаници од нерђајућег челика

Отпоран на корозију за медицинску опрему, машине за храну, влажне средине и спољне инсталације.

Aluminum bronze crossed helical gears

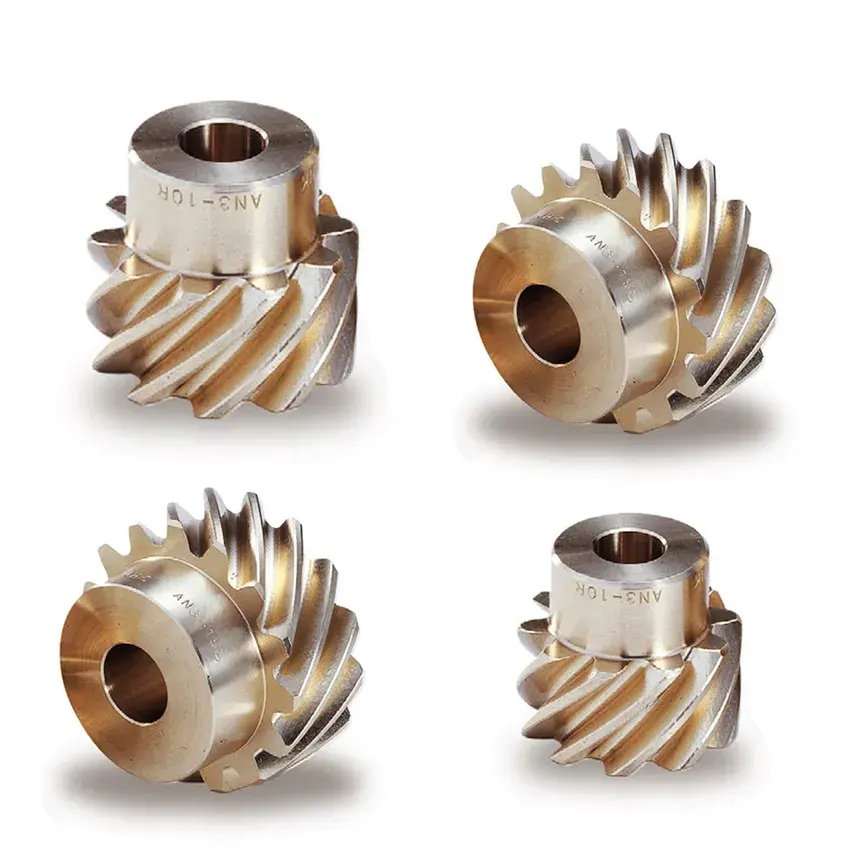

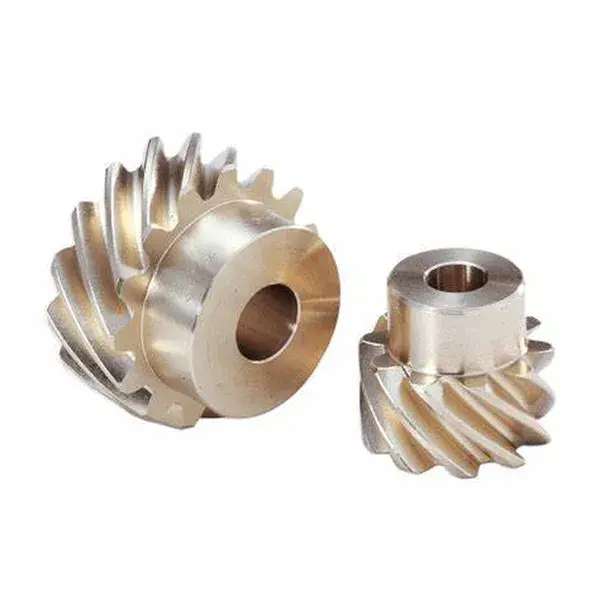

Алуминијумски бронзани укрштени спирални зупчаници

Добра отпорност на хабање и носивост, погодна за тешке машине, рударску опрему и пренос високог обртног момента.

Nylon crossed helical gears

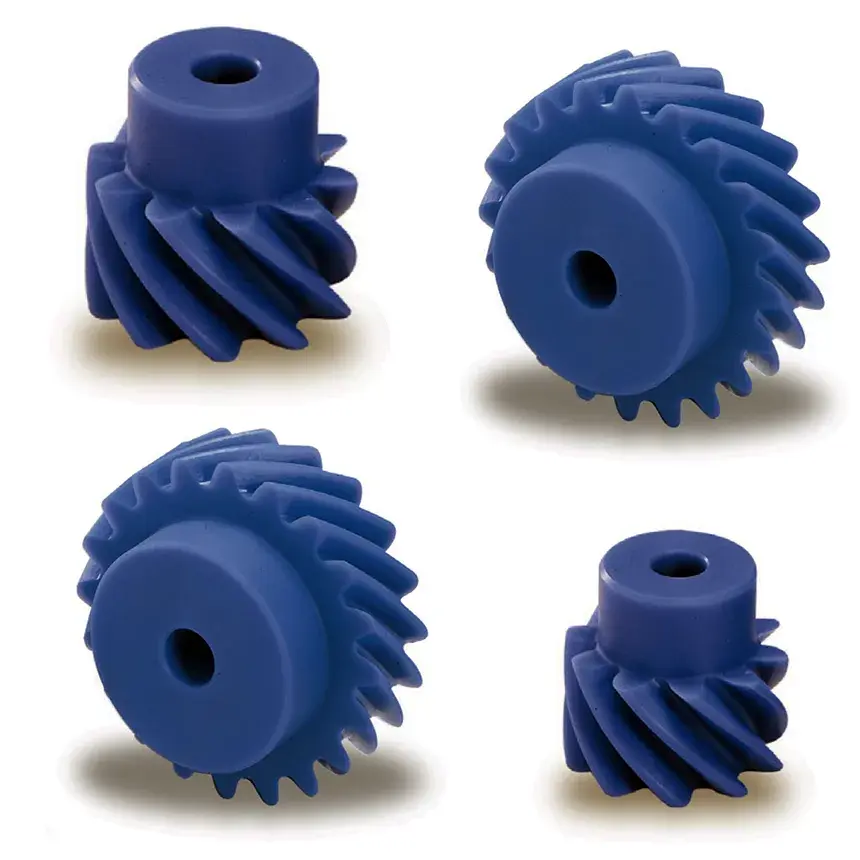

Најлонски укрштени спирални зупчаници

Лаган и тих рад за паметне кућне уређаје, канцеларијску опрему и прецизне инструменте са малим оптерећењем.

Примене у прецизним инструментима, медицинској опреми и индустријским погонима

Електроника Пренос вентилатора за хлађење лаптопа

Прецизност на нивоу микрона одговара компактном простору између осовине мотора и осовине лопатице вентилатора, одржава вентилатор тихим и подржава танак и лаган дизајн.

Медицински Подешавање стоматолошке столице у више углова

Преноси снагу на компоненте наслона и седишта под различитим угловима. Опције материјала медицинског квалитета подржавају сигуран и поуздан рад.

Аутомотиве Помоћни погон мотора

Подноси велики обртни момент и ударна оптерећења од водених пумпи и генератора. Термичка обрада побољшава отпорност на хабање и снагу под високим температурама и вибрацијама.

Паметна кућа Паметан пренос завесе

Емитује под непаралелним углом са ниским нивоом буке, штеди простор за инсталацију и додаје удобност системима кућне аутоматизације.

За повезане компоненте преноса, прегледајтеСцрев Геаркатегорија, тхеПужни зупчаник и пужно вратилостраница, иСпур Геардомет.

Докази о квалитету, инспекција и подршка извозу

Евиденција материјала и термичке обраде

Записи о квалитету материјала и термичкој обради могу се доставити уз масовне пошиљке ради прегледа квалитета купаца.

Профил зуба и преглед димензија

Модул, број зубаца, угао осовине, отвор, утор и површина зуба се прегледају према нарученом цртежу или узорку купца.

Провера мреже и буке

Узорци и масовне серије се пре паковања проверавају за глатко спајање, ниску буку и стабилан пренос.

Извозно паковање

Зупчаници су паковани уљем против рђе и заштитним омотом. Наруџбине у расутом стању могу се палетизирати и везати за поморски транспорт, ваздушни транспорт или експресну испоруку.

Прилагођени ОЕМ процес наручивања

Корак 01 Пошаљите детаље апликације

Наведите модул, број зуба, угао осовине, отвор, утор за кључ, материјал, површинску обраду, количину и одредишни прикључак.

Корак 02 Преглед цртежа или узорка

Раидафон прегледа ОЕМ цртеж или физички узорак и потврђује спецификацију и избор материјала.

Корак 03 Узорак и одобрење

За прилагођене пројекте, Раидафон производи узорак за потврду купца пре масовне производње.

Корак 04 Производња и котација

Након одобрења, Раидафон даје ФОБ Нингбо понуду, распоред производње и детаље паковања.

Често постављана питања

Шта су укрштени спирални зупчаници?

Укрштени завојни зупчаници, који се називају и завојни зупчаници, су завојни зупчаници који се спајају са непаралелним осовинама које се не укрштају. Они преносе снагу између осовина под углом, обично од 25° до 90°, и користе се тамо где је простор за распоред ограничен и потребан је гладак, тих пренос.

Који модул и опсег угла осовине производи Раидафон?

Раидафон производи укрштене спиралне зупчанике са модулом 0,8-4 мм и углом осовине подесивим од 25° до 90°. Површина брушеног зуба и ефикасност преноса преко 90% су стандард у производном асортиману. Прилагођени модул, број зубаца и угао осовине су подржани према цртежима купаца.

Који материјали су доступни?

Опције материјала укључују легирани челик високе чврстоће, нерђајући челик, алуминијумску бронзу, најлон и инжењерску пластику отпорну на хабање. Избор материјала зависи од оптерећења, брзине, отпорности на корозију и захтева за буку.

Које су главне апликације?

Укрштени спирални зупчаници се користе у компактној опреми за аутоматизацију, вентилаторима за хлађење лаптопа, системима за подешавање зубарских столица, помоћним погонима за аутомобилске моторе као што су пумпе за воду и генератори, и паметним уређајима за пренос завеса. Свака примена која захтева пренос непаралелне осовине у ограниченом простору може користити укрштене спиралне зупчанике.

Може ли Раидафон произвести прилагођене ОЕМ укрштене спиралне зупчанике?

Да. Раидафон подржава ОЕМ производњу на основу цртежа купаца или физичких узорака. Доступни су прилагођени модул, број зуба, угао осовине, проврт, утор за кључ, материјал, површинска обрада и паковање са приватним етикетама.

Које информације су потребне за понуду?

Пошаљите детаље цртежа или узорка, модул, број зуба, угао осовине, отвор, клин, материјал, површинску обраду, количину поруџбине и одредишни прикључак. Раидафон ће одговорити са ФОБ Нингбо цитатом и временом испоруке.

Да ли нудите узорке пре масовних поруџбина?

Да. Раидафон може произвести узорке за потврду купца пре масовне производње. Време испоруке узорка зависи од сложености цртежа и избора материјала.

Спремни да набавите прилагођене укрштене спиралне зупчанике?

Пошаљите свој цртеж или детаље узорка, модул, број зуба, угао осовине, отвор, утор за кључ, материјал, површинску обраду, количину наруџбине и одредишни прикључак. Раидафон ће потврдити спецификацију, произвести узорак ако је потребно, а затим обезбедити ФОБ Нингбо понуду са временом испоруке и детаљима паковања.
