Цилиндар нагиба виљушкара
  • Цилиндар нагиба виљушкараЦилиндар нагиба виљушкара
  • Цилиндар нагиба виљушкараЦилиндар нагиба виљушкара
  • Цилиндар нагиба виљушкараЦилиндар нагиба виљушкара

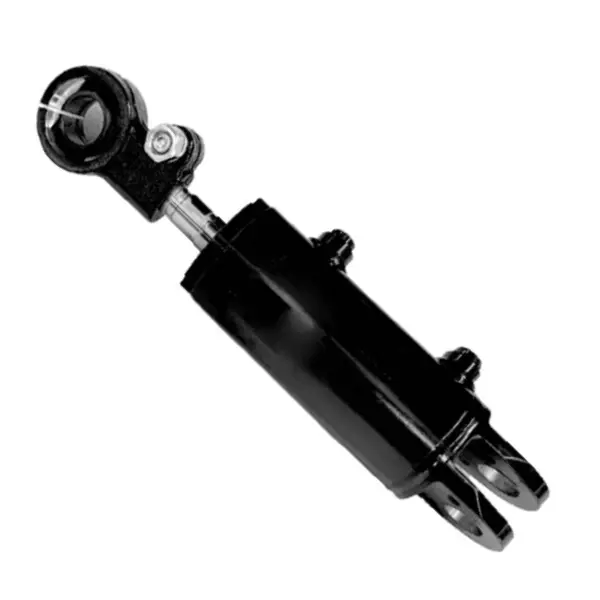

Цилиндар нагиба виљушкара

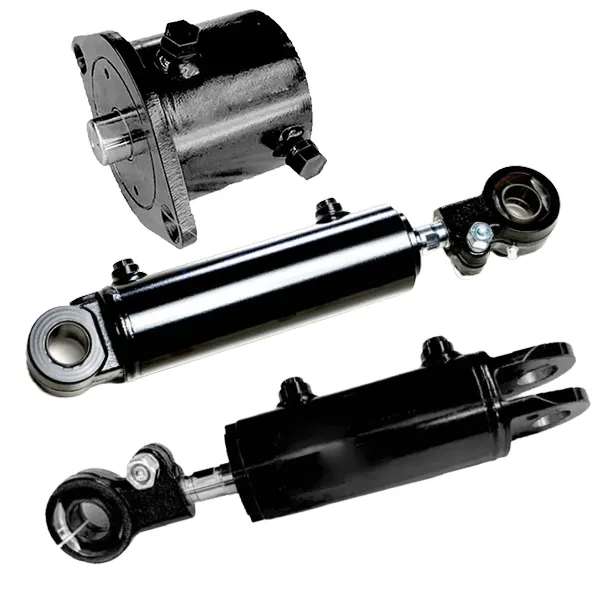

Раидафон цилиндар нагиба виљушкара је хидраулички цилиндар по мери дизајниран за контролу нагиба стуба виљушке на виљушкарима од 1,5-18 тона. Произведен од челика високе чврстоће са одговарајућим клипом, телом цилиндра, шипком и комплетом заптивки. Радни притисак 7-14 МПа, без флуктуације притиска под оптерећењем. Стандардни пречник отвора 60-100 мм, пречник шипке 25-40 мм, ход 32-193 мм. Причвршћивање завртњима и причврсни прстен омогућавају замену уљне заптивке за неколико минута без скидања стуба. Погодно за магацинске, фабричке и лучке операције. Прилагођени проврт, ход и удаљеност уградње доступни су за ОЕМ брендове виљушкара. МОК 50 јединица, 25-35 дана време испоруке на велико. Пошаљите модел виљушкара, захтев за проврт/ход и количину за понуду.
Раидафон ОЕМ · Резервни делови за виљушкаре

Прилагођени нагибни цилиндар виљушкара за виљушкаре од 1,5-18 тона — Директно снабдевање ОЕМ произвођача

Нагибни цилиндар виљушкара је хидраулична компонента која контролише нагиб стуба и виљушки напред и назад. Раидафон производи нагибне цилиндре за виљушкаре од 1,5-18 тона користећи челик високе чврстоће и одговарајући сет клипа / шипке / заптивки. Радни притисак је стабилан на 7-14 МПа под оптерећењем. Вијчана фиксација и причврсни прстен омогућавају замену уљне заптивке за неколико минута без скидања стуба. Погодно за утовар складишта, фабричко подизање и промет у луци.

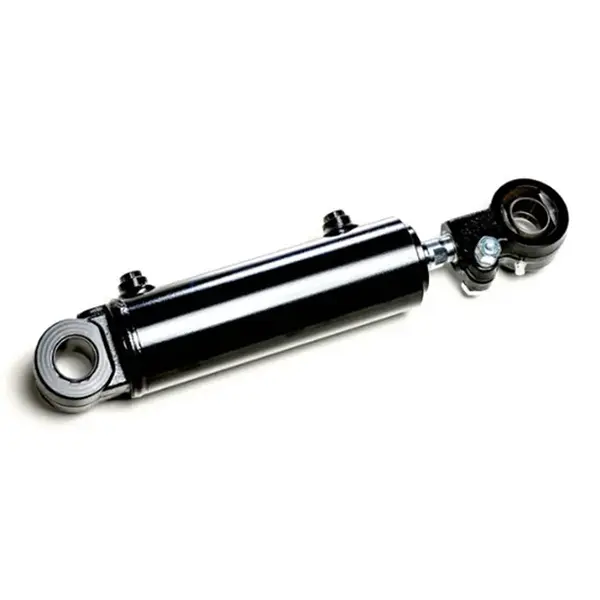

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 тона
7-14 МПа Радни притисак
Φ60-100 мм Пречник отвора
Φ25-40 мм Пречник шипке
32-193 мм Мождани удар
3,4-22 кг Јединична тежина
Анатомија производа

Унутар нагибног цилиндра — 25 усклађених делова

Цилиндар није састављен од робног хардвера. Клип, тело цилиндра, клипњача и сет заптивки су усклађени као сет, слично начину на који искусни монтер ручно завршава одговарајући пар. Због тога цилиндар ради стабилно под високим притиском годинама без губитка притиска у жлезди.

Различите тонаже виљушкара користе различите унутрашње пречнике и ходове, тако да модел нагибног цилиндра мора да одговара камиону. Раидафон има и производи седам стандардних модела од КА20В500 до А45М300, и може произвести прилагођени модел према цртежу купца. За камионе којима је потребна функција вертикалног подизања, Раидафон такође производиЦилиндар виљушкара.

Forklift tilt cylinder parts anatomy

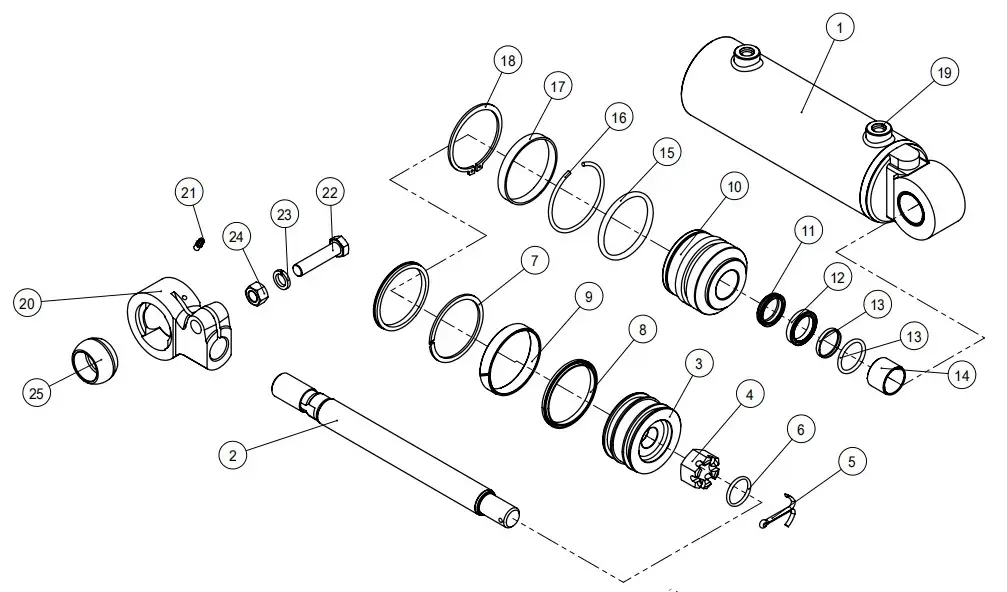

Дијаграм нумерисаних делова — 25 усклађених компоненти

Листа компоненти од 25 делова

Делови су нумерисани испод како би одговарали експлодираном приказу. Бројеви 1-25 одговарају дијаграму изнад.

01Склоп кућишта цилиндра
02Клипњача
03Клип
04Хек Нут
05Цоттер Пинс
06О-прстен
07Бацк-Ринг
08Холе Сеал
09Веар-Ринг
10Водич Буш
11Дуст Випер
12У-прстен
13Род Сеал
14Ду Бусх
15О-прстен
16Роунд Вире
17Кеи Ринг
18Цирцлипс Фор Схафт
19Плуг
20Цлевис
21Греасе Ниппле
22Болт
23Спринг Васхерс
24Нут
25Спхерицал Беаринг

Стандардни модел матрице — седам комбинација проврта/хода

Одаберите модел који одговара тонажи вашег виљушкара и шаблону монтаже или пошаљите свој ОЕМ цртеж за прилагођену израду. Сви доле наведени модели имају исту усклађену архитектуру клипа/шипке/заптивке.

Број цртежа Боре ΦД Род Φд Строке С Инсталирај. Л Притисак Порт Тежина
КА20В500-405000-000 Φ60 Φ30 32 109 18 МПа 2-М14×1,5 3,4 кг
С16Н450-600000-001З Φ63 Φ25 55 368 18,1 МПа 2-Г1/4 8,2 кг
РТЕ35М300-600000-500 Φ85 Φ35 180 565 18,1 МПа 2-М16×1.5 17 кг
А15Н450-600000АЗ Φ65 Φ25 109 514 18,1 МПа 2-Г1/4 11,6 кг
А30М300-600000-000Б Φ70 Φ30 156 453 18,1 МПа 2-Г1/4 12 кг
А35М300-600000-000Ц Φ80 Φ30 156 456.5 18,1 МПа 2-Г1/4 13 кг
А45М300-600000З Φ100 Φ40 193 498 18,1 МПа 2-М16×1.5 22 кг

Не можете да пронађете свој модел? Пошаљите ОЕМ број цртежа или физички узорак. Раидафон врши реверзни инжењеринг, производи узорак и цитира серију на истом цртежу. За шири асортиман хидрауличних цилиндара виљушкара, погледајтеХидраулични цилиндар виљушкаракатегорија.

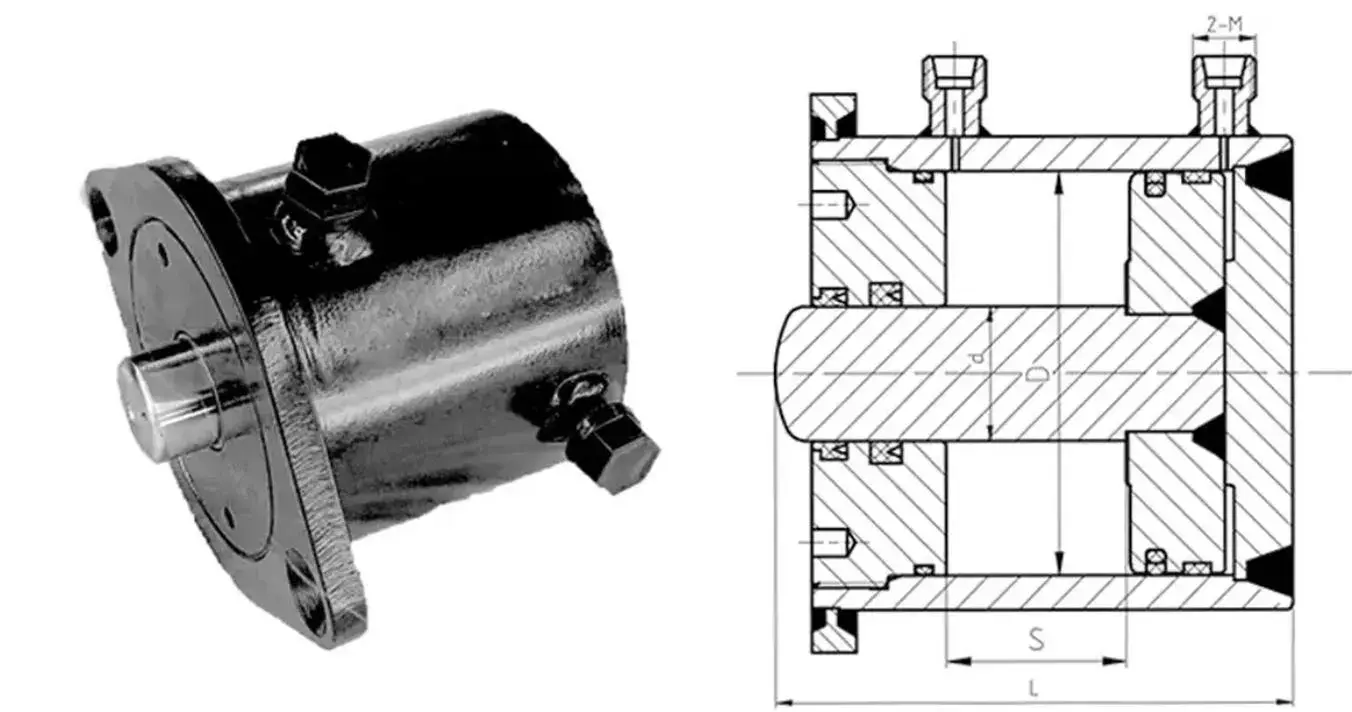

Forklift tilt cylinder dimension drawing 1
Модел КА20В500-405000-000 · Φ60 × Φ30 × 32 такта
Forklift tilt cylinder dimension drawing 2

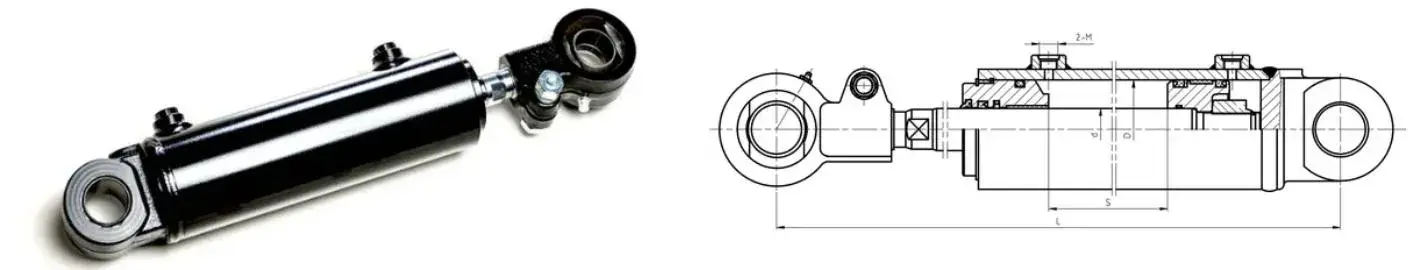

Модели С16Н450 / РТЕ35М300 / А15Н450
Forklift tilt cylinder dimension drawing 3

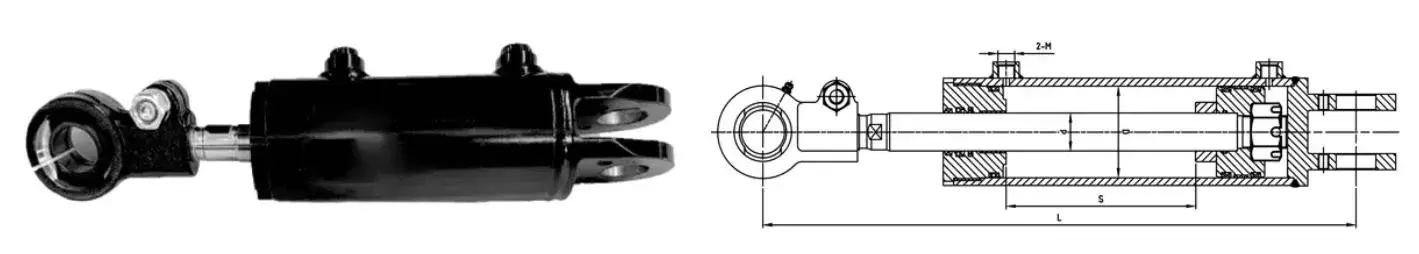

Модели А30М300 / А35М300 / А45М300
Forklift tilt cylinder dimension drawing overview
Преглед инсталације — монтажни образац и димензије интерфејса
Принцип рада

Како нагибни цилиндар помера јарбол

Нагибни цилиндар гура клип у повратном кретању који покреће јарбол да се нагиње напред и назад. Хидраулично уље улази кроз један од два отвора на дну цилиндра; клипњача се продужава и гура јарбол напред, или се увлачи и повлачи јарбол назад. За разлику од осталих хидрауличних компоненти, овај цилиндар ради глатко у оба смера јер су површине проврта и шипке усклађене са сетом заптивки.

Код тешког или неправилног терета, оператер користи функцију нагиба да изравна терет пре подизања. Прецизна контрола угла је оно што спречава померање терета и одржава камион стабилним. Раидафон тестира нагибни цилиндар под радним притиском од 7-14 МПа да би потврдио да реакција остаје глатка под пуним оптерећењем.

Предности Раидафон нагибних цилиндара за виљушкаре

01

Стабилан под високим притиском

Усклађени сет клипа, шипке и заптивки одржава притисак стабилним на 7-14 МПа. Нема флуктуација под великим оптерећењем или током дугих радних смена.

02

Заптивна маса отпорна на хабање

Заптивке су направљене од смесе отпорне на хабање са малим цурењем уља и малим хабањем. Поуздан у прашњавим складиштима или влажним срединама.

03

Дизајн за брзо одржавање

Вијци за фиксирање и причврсни прстен омогућавају замену заптивке за неколико минута. Нема потребе да скидате цео јарбол са камиона.

04

Седам стандардних модела

Отвор Φ60 до Φ100, шипка Φ25 до Φ40, ход 32 до 193 мм. Покрива већину апликација за виљушкаре од 1,5-18 тона без прилагођеног налога за алат.

05

ОЕМ подршка

Пошаљите марку и модел виљушкара или број цртежа. Раидафон врши реверзни инжењеринг, узоркује и наводи прилагођену серију на истом цртежу.

06

Фабричко директно снабдевање

Произведено у сопственој фабрици Раидафона. Купци се баве произвођачем, а не трговцем. Брз одговор након продаје и стабилан квалитет серије.

Где се користе нагибни цилиндри виљушкара

  • A
    Утовар и истовар складишта

    Утовар контејнера, сакупљање палета и пренос полица где оператер треба да изравна терет пре подизања. Прецизна контрола угла спречава померање терета.

  • B
    Фабричке операције дизања

    Тешка или неправилна индустријска оптерећења где виљушкар треба да нагне јарбол напред или назад да би избалансирао терет током циклуса подизања.

  • C
    Лучки и логистички промет

    Континуирана окружења са тешким циклусом у којима цилиндар нагиба ради хиљаде циклуса по смени. Усклађене заптивке и мало хабање омогућавају да ради без цурења.

  • D
    Постмаркет и дистрибуција резервних делова

    Продавци виљушкара и добављачи накнадног тржишта којима је потребан поуздан ОЕМ еквивалентни цилиндар нагиба за камионе од 1,5-18 тона. Доступне су магацинске залихе и производња по наруџби.

Спецификација наруџбине

Покривеност тонажом
Виљушкари од 1,5 до 18 тона
Радни притисак
7-14 МПа (врх тестиран до 18,1 МПа на одабраним моделима)
Пречник отвора
Φ60 до Φ100 мм
Пречник шипке
Φ25 до Φ40 мм
Мождани удар
32 до 193 мм
Удаљеност уградње
109 до 565 мм
Јединична тежина
3,4 до 22 кг
Порт / интерфејс
2-М14×1,5 / 2-М16×1,5 / 2-Г1/4
Скупштина
Причвршћивање завртњима + причврсни прстен за брзу замену заптивке
Сеал сет
Брисач прашине, У-прстен, заптивка шипке, заптивач рупе, задњи прстен, О-прстен, хабајући прстен, ду бусх
Прилагођавање
Прилагођени отвор, шипка, ход, удаљеност уградње, тип прикључка; ОЕМ паковање и приватна етикета
МОК
50 јединица по моделу
Време испоруке на велико
25-35 дана након одобрења депозита и извлачења
Основа понуде
Модел и тонажа виљушкара, захтеви за проврт/ход, величина луке, количина, одредишна лука

Како се ваша поруџбина креће кроз Раидафон

  1. 01

    Апликација Бриеф

    Пошаљите марку и модел виљушкара, тонажу, потребан отвор/шип/ход, величину прикључка, количину и одредишну луку.

  2. 02

    Избор модела

    Раидафон потврђује да ли стандардни модел (КА20В500 / С16Н450 / РТЕ35М300 / А15Н450 / А30М300 / А35М300 / А45М300) одговара или је потребна прилагођена конструкција.

  3. 03

    Узорак и одобрење цртежа

    За прилагођене конструкције, Раидафон врши реверзни инжењеринг ОЕМ део, производи узорак и потврђује отвор, ход, растојање за уградњу и димензије прикључка са купцем.

  4. 04

    Машинска обрада тела цилиндра и шипке

    Тело челичног цилиндра високе чврстоће је избрушено до толеранције. Клипњача је брушена и тврдо хромирана за отпорност на хабање.

  5. 05

    Монтажа и испитивање притиска

    Клип, заптивке, водећа чаура и спојница су састављени. Цилиндар је тестиран притиском на цурење и глатки ход при називном притиску.

  6. 06

    Паковање и испорука

    Цилиндри су паковани у дрвене кутије са уљем против рђе и заштитним завршним поклопцима. Шаље се морским, ваздушним или експресним путем са листом паковања, фактуром и извештајем о инспекцији.

Документација и подршка квалитета

  • ✓
    Цертификат о материјалу

    Сертификат о материјалу тела цилиндра и шипке, лист са подацима о смеши заптивке који се испоручује уз сваку пошиљку.

  • ✓
    Извештај о испитивању притиска

    Сваки цилиндар је тестиран на номинални притисак пре паковања. Забележено је цурење, глаткоћа хода и уклапање порта.

  • ✓
    Записник о контроли димензија

    Проврт, шипка, ход, уградно растојање и димензије прикључка снимљене према нарученој спецификацији или цртежу купца.

  • ✓
    Извозно паковање

    Дрвена кутија са уљем против рђе и заштитним поклопцима. Велике серије цилиндара палетизиране и везане за поморски терет.

Често постављана питања

Шта је нагибни цилиндар виљушкара?

Нагибни цилиндар виљушкара је хидраулични цилиндар који контролише нагиб стуба и виљушки напред и назад. То је једна од основних компоненти хидрауличког система виљушкара, поред цилиндра за подизање и цилиндра управљања. Када руковалац помери полугу за нагиб, цилиндар се продужава или увлачи, што ротира јарбол око његовог доњег стожера и мења угао виљушке.

Који опсег тонаже покрива Раидафон?

Раидафон производи нагибне цилиндре за виљушкаре за виљушкаре од 1,5 до 18 тона. Стандардни модели покривају пречнике отвора од Φ60 мм до Φ100 мм, пречнике шипке од Φ25 мм до Φ40 мм и ходове од 32 мм до 193 мм. Прилагођени проврт и ход доступни су за ОЕМ брендове виљушкара.

Који радни притисак може да издржи цилиндар?

Цилиндар је оцењен за радни притисак од 7-14 МПа у стандардном опсегу модела, са могућношћу вршног притиска тестираном на 18,1 МПа на специфичним моделима као што су С16Н450-600000-001З и РТЕ35М300-600000-500.

Који материјали и заптивке се користе?

Кућиште цилиндра и клипњача су направљени од челика високе чврстоће. Сет заптивки укључује брисач за прашину, У-прстен, заптивку шипке, заптивку рупе, задњи прстен, О-прстен, хабајући прстен и ду чахуру. Заптивке користе смесу отпорну на хабање, која даје мало цурења уља и ниско хабање у прашњавим складиштима или влажним срединама.

Колико је тешко одржавање?

Цилиндар користи завртње за фиксирање и везу са причврсним прстеном. Особље за одржавање може заменити уљну заптивку или отклонити квар цилиндра одвртањем шрафова и уклањањем причврсног прстена. Ово се може урадити за неколико минута без скидања целог јарбола са виљушкара.

Може ли Раидафон производити ОЕМ цилиндре за одређену марку виљушкара?

Да. Раидафон подржава ОЕМ производњу према цртежу купца или постојећем узорку. Пошаљите марку и модел виљушкара, пречник отвора, пречник шипке, ход, раздаљину за уградњу, величину и количину прикључка, а Раидафон ће понудити прилагођени нагибни цилиндар.

Шта је МОК и време испоруке?

МОК је 50 јединица по моделу. Време испоруке на велико је 25-35 дана након депоновања и одобрења цртежа, у зависности од сложености модела и количине поруџбине.

Како да затражим понуду?

Пошаљите свој модел виљушкара и тонажу, потребан пречник отвора, пречник шипке, ход, удаљеност уградње, величину прикључка, количину и одредишни прикључак. Раидафон ће одговорити са ФОБ Нингбо цитатом, временом испоруке и детаљима паковања.

Спремни да набавите прилагођене нагибне цилиндре виљушкара?

Пошаљите свој модел виљушкара и тонажу, потребе за отвором/ходом, величину прикључка и количину наруџбе. Раидафон ће потврдити модел или дизајнирати прилагођену конструкцију, а затим понудити ФОБ Нингбо понуду са временом испоруке и детаљима паковања.

Затражите понуду одмах
Пошаљи упит
