Које су разлике између широкоугаоних зглобних вратила и стандардних зглобних вратила?

Приликом одабира погона за пољопривредне машине, избор између широкоугаоног зглобног вратила и стандардног зглобног вратила значајно утиче на маневрисање, ефикасност преноса снаге и дуговечност компоненти. Основна разлика лежи у њиховом максималном радном углу: стандардна карданска осовина обично ради безбедно до 25 степени зглоба, док широкоугаона зглобна вратила (често укључује двоструки кардан или технологију константне брзине) ефикасно функционише под угловима до 80 степени. Ова повећана угаона способност значи да се широкоугаоне јединице истичу у апликацијама које захтевају уска скретања, као што је кошење око препрека, рад на брдовитом терену или коришћење вучених прикључака са кратким спојницама. Наша фабрика уРаидафон Тецхнологи Гроуп Цо., Лимитедје осмислио обе варијанте да задовоље стандарде ИСО 5673 и АСАЕ С207, али стално видимо да купци потцењују како угаони захтеви утичу на укупне трошкове власништва. Разумевање ових разлика спречава кварове погона, смањује време застоја и штити компоненте прикључног вратила трактора.

Осим сирових оцена углова, друге критичне разлике укључују стабилност преноса обртног момента под углом, карактеристике вибрација, интервале одржавања и унутрашњу конструкцију споја. А СтандардПТО Схафткористи једноставан кардан (универзални зглоб) на сваком крају, који ствара флуктуацију брзине када ради под угловима изнад 15 степени. Ова флуктуација може да изазове трзаје у алатима као што су ротационе фрезе. Насупрот томе, широкоугаона карданска осовина користи двоструки кардански дизајн са центрирном куглом, која одржава скоро константну брзину, елиминишући таласање обртног момента. За пољопривреднике и извођаче, ово значи лакши рад, смањена ударна оптерећења на мењачима и могућност навигације уским увратинама без искључивања прикључног вратила. Наша фабрика је произвела преко 200.000 карданског вратила, а наши теренски подаци показују да прелазак са стандардног на широкоугаони дизајн смањује поправке погонског склопа за 47 процената у апликацијама са високом артикулацијом.

Садржај

• 1. Зашто максимални радни угао разликује широкоугаоне од стандардних зглобних вратила?
• 2. Како дизајн унутрашњих зглобова утиче на пренос обртног момента и вибрације?
• 3. Које су техничке спецификације наше серије карданског вратила?
• 4. Како одабрати између широкоугаоног и стандардног карданског вратила за вашу машину?
• Често постављана питања (ФАК)
• Закључак и помоћ при избору стручњака

Зашто максимални радни угао разликује широкоугаоне од стандардних зглобних вратила?

Најприметнија разлика између широкоугаоног зглобног вратила и стандардног зглобног вратила је максимални угао зглоба који могу да издрже без механичког квара или прекомерног хабања. Конвенционално стандардно зглобно вратило, опремљено једним карданским универзалним зглобовима на оба краја, дизајнирано је да ради непрекидно под угловима до 25 степени, са повременим врховима до 35 степени. Прекорачење ових граница доводи до тога да игличасти лежајеви у крсту доживљавају оптерећење на ивици, што доводи до слањавања стаза и евентуалног попречног лома. Насупрот томе, наша широкоугаона карданска осовина користи двоструки кардански зглоб (два универзална зглоба спојена међувратилом и центрирајућом лоптом) који могу поуздано да функционишу под угловима до 80 степени, са многим моделима оцењеним за 50 до 75 степени непрекидног рада.

Ево како се могућност угла претвара у пољопривредне сценарије у стварном свету:

• Скретање на увратину:Када трактор вуче диск косилицу од 6 метара и окрене се за 180 степени на ивицама поља, угао зглобног вратила може да порасте до 50 степени. Стандардно карданско вратило би се закачило или прегрејало, док широкоугаона карданска вратила глатко прати окрет без одвајања.
• Следећи терен:На узбрдицама, машина осцилује у односу на трактор. Широкоугаони спојеви прихватају комбиноване покрете нагиба и скретања без прекорачења безбедног угла.
• Кратко спојени прибор:Приколице, балирке и крмни комбајни са кратким вучницама стварају стрме углове карданског вратила због смањеног растојања између трактора и прикључка. Наша фабрика препоручује широкоугаону карданско вратило за сваку примену где је дужина вратила мања од 1,5 метара.
• Предњи ПТО операције:Предње косилице често захтевају екстремне углове управљања. Широкоугаони дизајни су обавезни за апликације предњег прикључног вратила како би се спречило оштећење погонске линије током скретања.

Из механичке перспективе, ограничење угла стандардних зглобних вратила произилази из геометрије једног карданског зглоба. Како се угао повећава, брзина излазног вратила флуктуира два пута по обртају (вибрација другог реда), стварајући инерционе силе које оптерећују мењач прикључка. На 25 степени, варијација брзине је приближно 11 процената; на 35 степени прелази 22 одсто. Наша широкоугаона карданска осовина смањује ову флуктуацију на испод 3 процента чак и при 50 степени због ефекта двоструког поништавања кардана. Овај глаткији рад продужава век У спојева, клизних квачила и лежајева мењача. Раидафон је спровео тестове издржљивости упоређујући оба типа под цикличним угловима. Стандардно зглобно вратило је отказало након 380 сати наизменичних циклуса од 0 до 30 степени, док је наше широкоугаоно зглобно вратило премашило 1500 сати при циклусима од 0 до 55 степени без квара. Избор је јасан за апликације са честим или континуираним радом под великим углом.

Поред тога, наша фабрика је приметила да многи превремени кварови карданског вратила нису последица преоптерећења обртног момента, већ замора изазваног углом. Пољопривредник који користи стандардно карданско вратило на косилици од 14 стопа на неравном терену може заменити у зглобове сваких 200 сати. Прелазак на нашу широкоугаону серију продужава живот зглоба на преко 800 сати, смањујући трошкове одржавања и застоје током сезоне сена. Стога, максимални радни угао није само спецификација – то је примарни диференцијатор који диктира прикладност за специфичне пољопривредне праксе.

Како дизајн унутрашњих зглобова утиче на пренос обртног момента и вибрације?

Док спољашњи изглед карданског вратила може изгледати слично, унутрашња конструкција зглоба суштински мења начин на који се обртни момент преноси преко углова. Стандардно зглобно вратило користи један кардански зглоб на сваком крају, који се састоји од крста (паука) са четири клина, игличастих лежајева и јармова. Овај дизајн функционише ефикасно при малим угловима, али уводи кинематичку неправилност: угаона брзина излазног вратила није константна у односу на улаз када ради под углом. Ова флуктуација брзине ствара торзионе вибрације које могу проузроковати поскакивање прикључка, генерисање буке и прерано трошење компоненти погона. Насупрот томе, наша широкоугаона карданска осовина користи двоструки кардански зглоб (који се такође назива константна брзина или ЦВ зглоб) који користи два крста повезана центрирајућом лоптом и средњим јармовима, што поништава варијацију брзине и испоручује глатки обртни момент чак и при високој артикулацији.

Кључне разлике у дизајну спојева и њихове импликације на перформансе:

• Величина крста и лежаја:Наша широкоугаона карданска осовина користи клинове већег пречника (обично 32 мм наспрам 25 мм за стандардне) и више игличастих ваљака по чаши како би се изборила са повећаним бочним оптерећењима која се стварају под великим угловима. Ово смањује контактни стрес и спречава саламуривање.
• Механизам за центрирање лопте:Лопта за центрирање у широкоугаоном зглобу држи две половине кардана поравнате и елиминише потребу за клизним утором за прилагођавање угаоног неусклађености. Ова лопта је од каљеног челика и ради у подмазаном лежишту, пружајући глатку артикулацију до 80 степени.
• Циркулација масти:Широкоугаони дизајни захтевају позитиван проток масти до куглице за центрирање. Наша фабрика опрема свако широкоугаоно зглобно вратило са централизованим спојем за подмазивање који подмазује и крстове и куглицу за центрирање у једној пумпи, док стандардна карданска вратила обично имају одвојене спојеве за сваки зглоб.
• Конфигурација заштитног штитника:Због већег зглобног омотача, широкоугаоним вратилима су потребни штитници у облику конуса који телескопирају без везивања. Наша фабрика производи штитнике са ојачаним најлонским сегментима који омогућавају померање под пуним углом уз одржавање усаглашености са сигурношћу (ИСО 13857).

Ефикасност преноса обртног момента се такође разликује. При равном поравнању (0 степени), оба дизајна преносе скоро 99 процената улазног обртног момента. Међутим, на 30 степени, ефикасност стандардног зглобног вратила пада на приближно 91 проценат због трења у игличастим лежајевима под угаоним бочним оптерећењем. На 45 степени, многе стандардне осовине уопште не могу да раде. Наша широкоугаона карданска осовина одржава ефикасност од 96 процената на 45 степени и 91 проценат на 70 степени. Ова разлика директно утиче на потрошњу горива: трактор од 150 КС који користи тешку тањирачу са стандардним вратилом на 25 степени може да потроши 5 процената више горива у поређењу са широкоугаоном осовином која преноси исту снагу са мање унутрашњег трења.

Вибрације су још један критичан фактор. Наша фабрика користи дигитални анализатор вибрација за упоређивање типова карданског вратила монтираних на испитном столу. Стандардно карданско вратило на 25 степени произвело је брзину вибрације од 12 мм/с РМС, премашујући ИСО 10816 границу за пољопривредне машине (8 мм/с). Широкоугаона зглобна осовина на 50 степени произвела је само 4,5 мм/с РМС. Прекомерне вибрације изазивају замор руковаоца, отпуштају завртње прикључка и оштећују хидрауличне компоненте. За извођаче који раде дуго, ергономска предност широкоугаоног зглобног вратила је значајна. Раидафон обезбеђује извештај о вибрацијама са сваком продатом широкоугаоном осовином, обезбеђујући да купци могу да провере несметан рад пре употребе на терену. Ове унутрашње инжењерске разлике оправдавају премиум цену широкоугаоних дизајна за захтевне примене.

Које су техничке спецификације наше серије карданског вратила?

У Раидафон Тецхнологи Гроуп Цо., Лимитед производимо три различите серије карданског вратила које одговарају различитим пољопривредним применама: нашу стандардну серију (максимално 25 степени), нашу серију широког угла (до 75 степени) и нашу екстремно широкоугаону ЦВ серију (до 80 степени са константном брзином). Свака серија се подвргава ригорозном тестирању за век трајања, капацитет обртног момента и отпорност на корозију. Испод је табела са детаљним спецификацијама која упоређује наше најпопуларније моделе. Све вредности су засноване на стандардима испитивања ИСО 500-3. Наша фабрика одржава залихе ових модела карданског вратила за брзу испоруку широм света.

Поред ових основних спецификација, наша фабрика нуди опције прилагођавања за све моделе карданског вратила. Купци могу да изаберу профиле јармова (округли, квадратни или брзо отпуштајући), уређаје за заштиту од преоптерећења (завртњи за смицање, фрикционо квачило или ограничавач обртног момента са затезањем) и специјалне премазе за корозивна окружења (цинк никл или е-премаз). За широкоугаоно карданско вратило, такође обезбеђујемо опциони порт сензора брзине за праћење обртаја карданског вратила из кабине. Наш инжењерски тим може израчунати потребну дужину карданског вратила на основу геометрије прикључка—једноставно обезбедите прикључни стуб трактора за улазну удаљеност прикључка, а ми ћемо испоручити вратило са исправним склопљеним и продуженим дужинама.

Трајност је потврђена тестирањем на терену. Наше карданско вратило са широким углом је акумулирало преко 5000 сати на комбајну за сточну храну у брдима Велса, који редовно ради под угловима од 50 до 65 степени. Оригинални у зглобови и лопта за центрирање су и даље били функционални након три сезоне. Насупрот томе, конкурентне широкоугаоне осовине других брендова нису успеле у року од 18 месеци у истој примени. Раидафон Тецхнологи Гроуп Цо., Лимитед приписује ову дуговечност нашим термички обрађеним крстовима од легираног челика (58-62 ХРЦ) и двоструким заптивкама које искључују абразивну прашину. Свака карданска осовина испоручена из наше фабрике укључује 2 године неограничених сати гаранције, што одражава наше поверење у ове техничке спецификације.

Како одабрати између широкоугаоног и стандардног карданског вратила за вашу машину?

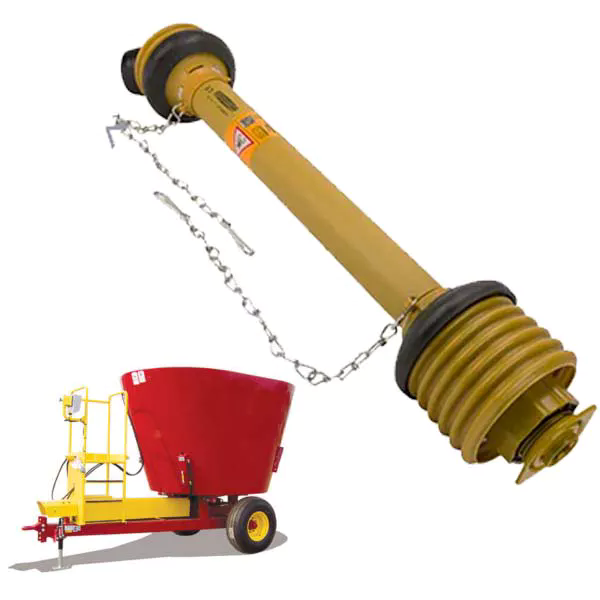

Одабир погрешног типа карданског вратила је честа и скупа грешка. Наша фабрика је развила једноставан оквир за одлучивање на основу три параметра: максималног очекиваног радног угла, типа прикључка и учесталости окретања. Стандардно зглобно вратило је довољно за већину стационарних уређаја као што су пужеви за зрно, мешалице за храну и пумпе где вратило остаје скоро равно. Међутим, за било коју мобилну опрему која прати трактор око увратина или преко валовитог тла, широкоугаона зглобна осовина је често боља дугорочна инвестиција. У наставку дајемо детаљан водич за избор са специфичним критеријумима и примерима из наше евиденције корисничке подршке.

• Корак 1: Измерите максимални угао током скретања.Користите дигитални угломер или тражило углова на карданском вратилу када је трактор у свом најужем радијусу окретања са причвршћеном машином. Ако угао прелази 25 степени, потребна вам је широкоугаона зглобна осовина. За предње ПТО косилице, углови рутински прелазе 40 степени, што захтева широк угао или ЦВ дизајн.
• Корак 2: Анализирајте тип прикључка.Ротационе фрезе, тањираче и косилице су осетљиве на таласање обртног момента. Флуктуација брзине стандардног зглобног вратила на 15 степени може створити видљиве трагове клепетања на површини тла. Наше широкоугаоно зглобно вратило елиминише овај проблем, побољшавајући квалитет сетвеног лежишта. За балирке и омотаче, осовине са широким углом смањују трзаје током укључивања подизача.
• Корак 3: Процијените учесталост друмског транспорта.Многе машине се вуче на путевима са искљученим зглобним вратилом. Међутим, ако се често крећете између поља са спојеном осовином, дизајни са широким углом толеришу комбинацију завоја и неравнина боље од стандардних осовина.
• Корак 4: Размотрите своју класу коњских снага.Широкоугаона зглобна вратила генерално имају веће оцене обртног момента за исту физичку величину јер дизајн двоструког кардана распоређује оптерећење на више лежајева. За тракторе изнад 120 КС, наша фабрика препоручује широкоугаоно зглобно вратило чак и за умерене углове јер већа оптерећења обртног момента појачавају било какве вибрације или ефекте неусклађености.

Раидафон Тецхнологи Гроуп Цо., Лимитед такође нуди згодан алат за бирање на мрежи (за приступ контактирајте наш продајни тим) који поставља пет питања о вашем прикључку и враћа оптимални модел карданског вратила. На пример, купац са косилицом са задњим пражњењем од 9 стопа на трактору од 140 КС, коришћеном на падинама и са уским заокретима од 50 степени, био је исправно усклађен са нашим РДВ 120 широкоугаоним карданским вратилом. Након инсталације, он је пријавио „глаткији рад, мање буке у погону и нема више поломљених у зглобова сваког месеца.“ Други купац који је користио стандардну осовину на преклопном ротационом секачу доживео је три унакрсна квара у једној сезони; прелазак на нашу широкоугаону серију елиминисао је кварове пуне две године.

Немојте занемарити трошкове накнадног опремања. Стандардно зглобно вратило може унапред коштати 40 процената мање, али ако прерано поквари, цена поправке (укључујући застоје прикључка током жетве) често премашује разлику у цени. Наша фабрика обезбеђује калкулатор укупне цене власништва. За типичну мешовиту фарму од 500 јутара, коришћење широкоугаоне карданске осовине на три мобилна прикључка смањује годишње одржавање погонске линије са 1.200 УСД на мање од 300 УСД. Плус, глаткија испорука снаге смањује потрошњу горива за 3 до 5 процената по сезони. Одабир се не односи само на техничко уклапање – већ на оперативну профитабилност. Контактирајте наш технички тим у Раидафон Тецхнологи Гроуп Цо., ограничено детаљима вашег прикључка, и ми ћемо вам препоручити исправан модел карданског вратила у року од једног радног дана.

Често постављана питања (ФАК)

Питање 1: Могу ли привремено да користим стандардно зглобно вратило на машини којој је потребно широкоугаоно зглобно вратило?

Одговор: Привремена употреба се не препоручује. Рад са стандардним зглобним вратилом изнад 25 степени изазива тренутни стрес на крстовима карданског зглоба и игличастим лежајевима. Чак и неколико сати таквог рада може изазвати микроскопско ломљење на осовинама. Када почне пуцање, зглоб ће прогресивно отказивати, често катастрофално, у року од 50 сати. Цена новог зглобног вратила је далеко мања од потенцијалног оштећења прикључног вратила трактора или мењача прикључка када се вратило поквари. Наша фабрика изричито не саветује ову праксу. Ако морате да радите пре него што стигне широкоугаона осовина, смањите радијус окретања и избегавајте нагибе. Међутим, ради сигурности и поузданости, увек ускладите тип карданског вратила са захтевима за артикулацију машине.

Питање 2: Како лопта за центрирање у широкоугаоном зглобном вратилу утиче на учесталост одржавања?

Одговор: Лопта за центрирање захтева периодично подмазивање, али то заправо смањује укупно одржавање у поређењу са стандардним зглобним вратилом које ради под умереним угловима. На стандардном карданском вратилу који ради на 20 до 25 степени, игличасти лежајеви се брзо троше и потребно их је подмазати сваких 8 сати. Наше широкоугаоно зглобно вратило користи централизовани систем масти који подмазује куглицу за центрирање и оба крста истовремено, са препорученим интервалима од сваких 20 сати за тешку употребу и 40 сати за лаку употребу. Сама кугла је направљена од каљеног челика за лежајеве (62 ХРЦ) и полирана до огледала, траје хиљадама сати ако се држи подмазана. Наша фабрика препоручује коришћење НЛГИ #2 литијум комплексне масти са ЕП адитивима. Занемаривање куглице за центрирање доводи до зарезивања и вибрација, али правилно одржавање чини дизајн широког угла дуготрајнијим поузданијим.

Питање 3: Да ли су широкоугаоне карданске осовине теже и теже за уградњу?

Одговор: Да, широкоугаона зглобна вратила су обично 30 до 50 процената тежа од еквивалентних стандардних зглобних вратила због већих попречних пресека, конфигурације двоструких зглобова и ојачаних штитника. На пример, стандардна осовина од 1,5 метара тежи приближно 14 кг, док је наш широкоугаони модел истог степена обртног момента тежак 21 кг. Ова повећана тежина може учинити инсталацију послом за две особе, посебно на већим уређајима. Међутим, наша фабрика обезбеђује постоље за подупирање јарма и адаптер за хидраулично подизање ради лакшег монтирања. Упркос додатној тежини, предности смањене вибрације и дужег века зглоба далеко надмашују почетне потешкоће при руковању. За екстремно тешке широкоугаоне осовине (изнад 25 кг), препоручујемо употребу дизалице монтиране на трактор ради безбедне монтаже.

Питање 4: Шта се дешава ако прекорачим максимални угао стандардног зглобног вратила?

Одговор: Прекорачење максималног угла стандардног зглобног вратила покреће каскаду кварова. Прво, игле универзалног зглоба доживљавају оптерећење на ивицама, гњече филм мазива и узрокују контакт метала са металом. У року од неколико минута, игле се прегревају и могу се заварити за клин. Тада се крстови преломи или уши јарма рашире. Зглобно вратило се може одвојити од машине и опасно млатарати. У многим случајевима, оштећени зглоб се закључава, резањем смичног вијка или уништавањем улазног вратила прикључка. Наша фабрика је документовала инциденте на терену где је окретање од 35 степени са стандардним вратилом довело до потпуног квара погонске линије и 4.000 долара трошкова поправке. Да бисте ово спречили, увек поштујте номинални угао и надоградите на широкоугаоно зглобно вратило када ваш рад често прелази 25 степени.

Питање 5: Како да измерим потребну дужину зглобног вратила за широкоугаону примену?

Одговор: За широкоугаоно карданско вратило, мерење дужине је још важније јер се вратило више телескопира током артикулације. Следите ову процедуру из наше фабрике: Са трактором и машином на равном терену под очекиваним радним углом (нпр. положај окретања), измерите растојање између прикључка прикључног вратила трактора и улазног вратила машине. Затим додајте 50 мм за зазор. Минимална склопљена дужина вашег зглобног вратила мора бити мања од најкраћег размака (нпр. када је машина подигнута), а максимална продужена дужина мора бити већа од највећег растојања (машина спуштена или под екстремним углом). Наш технички тим у Раидафон Тецхнологи Гроуп Цо., Лимитед пружа бесплатну верификацију дужине ако пошаљете фотографију конфигурације вашег прикључка. Никад не погађај; Зглобно вратило неодговарајуће величине може да изађе из дна или да се одвоји, и то опасне ситуације.

Закључак: Ускладите своје карданско вратило са апликацијом за максималну продуктивност

Разлике између широкоугаоних зглобних вратила и стандардних карданских вратила протежу се далеко изван цена. Капацитет радног угла, дизајн унутрашњег споја, глаткоћа обртног момента, контрола вибрација и захтеви за одржавањем значајно варирају. За фармере и извођаче радова који раде на котрљајућем терену, праве уске скретање на рту или користе кратко спојене прикључке, широкоугаона зглобна осовина није луксуз – то је неопходност која спречава кварове, побољшава удобност руковаоца и штити скупу машинерију. У Раидафон Тецхнологи Гроуп Цо., Лимитед, производимо оба типа према највишим ИСО стандардима, али наше инжењерско искуство доследно показује да широкоугаони дизајни пружају ниже укупне трошкове власништва у мобилним апликацијама.

Престаните да погађате које карданско вратило одговара вашим потребама. Контактирајте нашу фабрику данас за персонализоване консултације о избору. Наведите свој модел трактора, тип прикључка и типичне радне углове, а ми ћемо послати лист са спецификацијама са тачним моделом, оцјеном обртног момента и потребном дужином. Сва Раидафон карданска вратила долазе са 2 године гаранције, доживотном техничком подршком и испоруком следећег дана на залихама величине.Затражите своју понуду сада од Раидафон Тецхнологи Гроуп Цо., Лимитеди искусите поузданост наменски изграђених погонских линија. Надоградите на карданско вратило са широким углом и елиминишите кварове погонске линије од ваше следеће жетве.
