Хидраулични цилиндар за надлактицу радне летве гране
  • Хидраулични цилиндар за надлактицу радне летве гранеХидраулични цилиндар за надлактицу радне летве гране
  • Хидраулични цилиндар за надлактицу радне летве гранеХидраулични цилиндар за надлактицу радне летве гране

Хидраулични цилиндар за надлактицу радне летве гране

Раидафон је кинески ОЕМ произвођач и добављач хидрауличних цилиндара за надлактицу за надлактицу дизалице. Овај цилиндар за надлактицу подиже и позиционира платформу стреле на радна зрачна возила која се користе за поправку електричне енергије, градњу општина и постављање билборда. Стандардни модел ГТХЗ210Ц-620500-000 користи отвор Φ110 мм, шипку Φ75 мм, 815 мм ход, 1433 мм уградно растојање, 23 МПа радни притисак, 2-Φ9 прикључак и 100 кг тежине. Патентирани дизајн са двоструким клипом достиже потисак до 2000 кН, са грешком позиционирања која се контролише унутар ±3 цм. Тело цилиндра је направљено од специјалног легираног челика, кованог и термички обрађеног шест пута, тврдоће 40% веће од обичног челика. Четвороструки композитни систем заптивања се користи за окружења са кишом, прашином и сланим прскањем, са 3-годишњим непрекидним радом верификованим у приобалним условима. Модуларни дизајн смањује запремину за 25% и тежину за 18% у поређењу са упоредивим производима, а интерфејс за брзу инсталацију скраћује време инсталације за половину. Подржани су прилагођени проврт, ход, удаљеност уградње, положај порта и приватна ознака. Циљне цене су обично конкурентне у односу на увезене алтернативе, у зависности од модела и количине. Пошаљите број цртежа, потребну количину и одредишни порт за брзу понуду.
Кина ОЕМ произвођач цилиндара за радна возила

Хидраулични цилиндар за надлактицу радног возила са дизалицом за дизалице и камионе за поправку

Раидафон је фабрички директан произвођач и добављач хидрауличних цилиндара за надлактицу за надлактицу дизалице са седиштем у Кини. Овај цилиндар надлактице покреће платформу гране на радним ваздушним возилима која се користе за поправку електричне енергије, градњу општина, постављање билборда и одржавање на великим висинама. Стандардни модел ГТХЗ210Ц-620500-000 испоручује до 2000 кН потиска са патентираним дизајном са двоструким клипом, радним притиском 23 МПа, отвором Φ110 мм, шипком Φ75 мм и ходом од 815 мм. Тело од специјалног легираног челика је ковано и термички обрађено шест пута за тврдоћу 40% већу од обичног челика, а четвороструки композитни систем заптивања подноси кишу, прашину, ветар и обалну сол. Модуларни дизајн смањује запремину за 25% и тежину за 18% у поређењу са упоредивим производима. Подржани су прилагођени проврт, ход, удаљеност уградње, положај порта и приватна ознака. Пошаљите свој број цртежа, потребну количину и одредишни порт да бисте затражили понуду.

2000 кНМаксимални потисак
23 МПаРадни притисак
Φ110×Φ75Отвор × шипка
815 ммМождани удар

Зашто радна зрачна возила бирају овај хидраулични цилиндар надлактице

Радна зрачна возила превозе раднике на високе позиције ради поправке струје, замјене уличног свјетла, постављања билборда и одржавања зграда. Цилиндар надлактице је главна хидраулична компонента која подиже и држи платформу. Ако изгуби потисак, занесе под оптерећењем или цури уље, цело возило постаје непоуздано у раду на великим висинама.

Раидафон прави хидраулични цилиндар за надлактицу ове летелице за ове услове. Патентирани дизајн са двоструким клипом достиже потисак до 2000 кН и може стабилно да подигне радну платформу до 50 м, са грешком позиционирања која се контролише унутар ±3 цм. Тело цилиндра користи специјални легирани челик, кован и термички обрађен шест пута, достижући тврдоћу 40% већу од обичног челика. Четворострука композитна заптивна структура отпорна је на јаку кишу, прашину, јак ветар и обалну слану спреју, и верификована је у континуираној приобалној употреби током 3 године без цурења.

За купце који упоређују добављаче, Раидафон нуди фабричке директне цене, ОЕМ производњу и стабилан квалитет серије. Ако такође набавите цилиндре за доње руке или повезане хидрауличне компоненте за радна летелица, прегледајте комплетанХидраулички цилиндри за радна возилакатегорија иХидраулични цилиндар доњег крака радног возила гранестраница.

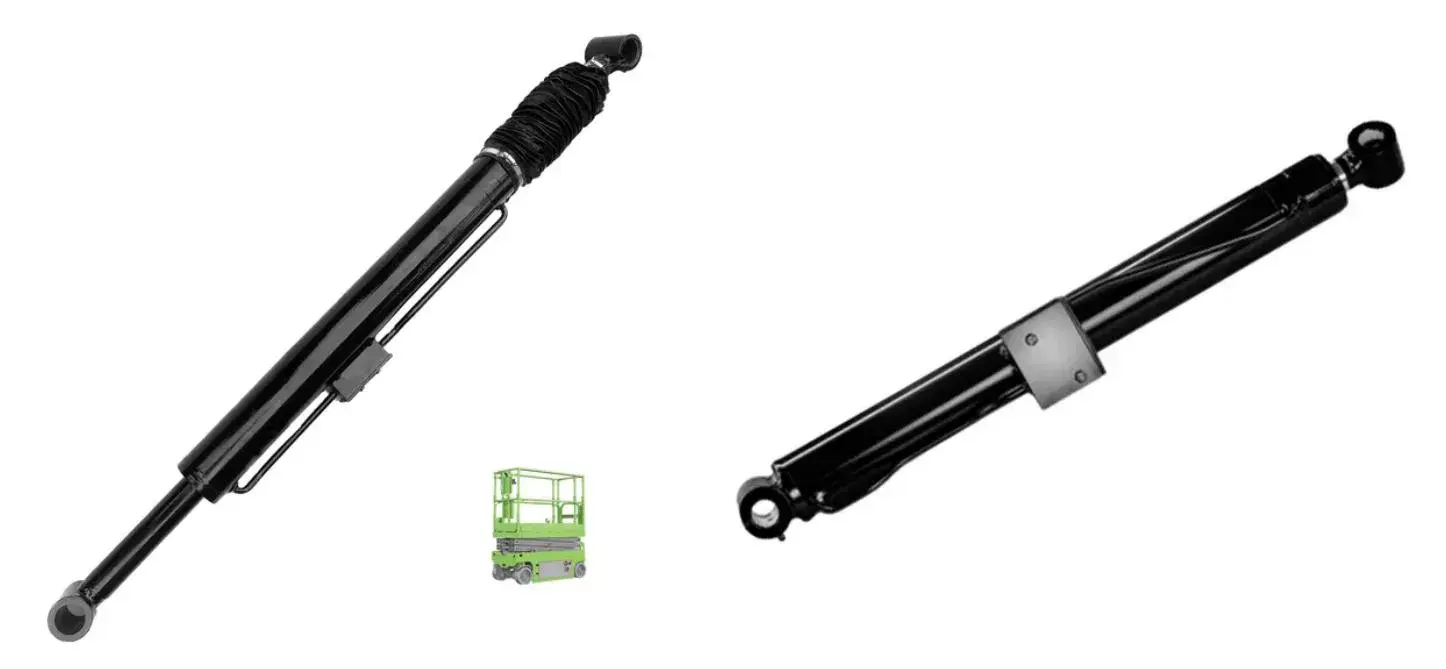

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Хидраулични цилиндар надлактице за радна возила са дизалицама и дизалице

Стандардни модел и техничке димензије

Стандардни цилиндар надлактице испод покрива уобичајене апликације за радна возила и дизалице. Ако ваша опрема користи другачији образац монтирања, пошаљите ОЕМ број цртежа или физички узорак за обрнути инжењеринг и прилагођену производњу.

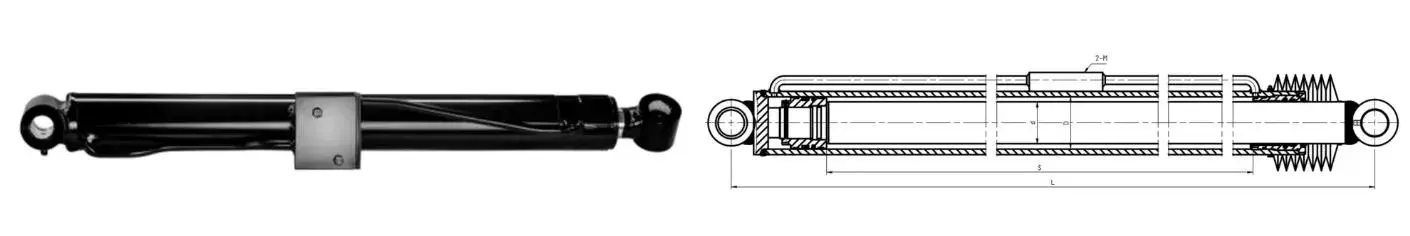

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Референца димензија за стандардни модел цилиндра надлактице ГТХЗ210Ц-620500-000
Назив цилиндра Број цртежа Пречник отвора Д Пречник шипке д Строке С Удаљеност уградње Л Радни притисак Интерфејс М Тежина
Цилиндар надлактице ГТХЗ210Ц-620500-000 Φ110 мм Φ75 мм 815 мм 1433 мм 23 МПа 2-Φ9 100 кг

Требате другачији проврт, ход, раздаљину уградње или положај прикључка? Раидафон може произвести прилагођени хидраулични цилиндар надлактице према вашем цртежу. За повезане цилиндре мобилне опреме, погледајтеХидраулични цилиндри покретне дизалицекатегорија.

Основне карактеристике перформанси

01

Супер снага за дизање на великим висинама

Патентирани дизајн са двоструким клипом достиже потисак до 2000 кН. Подиже платформу на 50 м са грешком позиционирања контролисаном унутар ±3 цм, подржавајући прецизно ожичење на великим висинама и одржавање.

02

Очвршћен за тешке услове

Тело од специјалног легираног челика, ковано и термички обрађено шест пута, тврдоће 40% веће од обичног челика. Четвороструко композитно заптивање подноси јаку кишу, прашину, јак ветар и приобални слани спреј.

03

Поузданост проверена на терену

Непрекидан 3-годишњи рад у обалном окружењу сланог спреја без цурења. Током сезоне тајфуна, општинско предузеће је користило овај цилиндар током целог рада и одржавало стабилан рад.

04

Лаган и флексибилан

Запремина смањена за 25%, а тежина за 18% у односу на упоредиве производе. Одговара различитим типовима радних возила и смањује оптерећење на конструкцији носача.

05

Интерфејс за брзу инсталацију

Дизајн интерфејса за брзу инсталацију скраћује време инсталације за половину. Обични техничари могу да заврше замену за око пола сата пратећи упутства.

06

ОЕМ прилагођавање

Прилагођени отвор, шипка, ход, удаљеност уградње, положај отвора за уље, паковање са приватним етикетама и производња по наруџби за различите типове ваздушних радних возила.

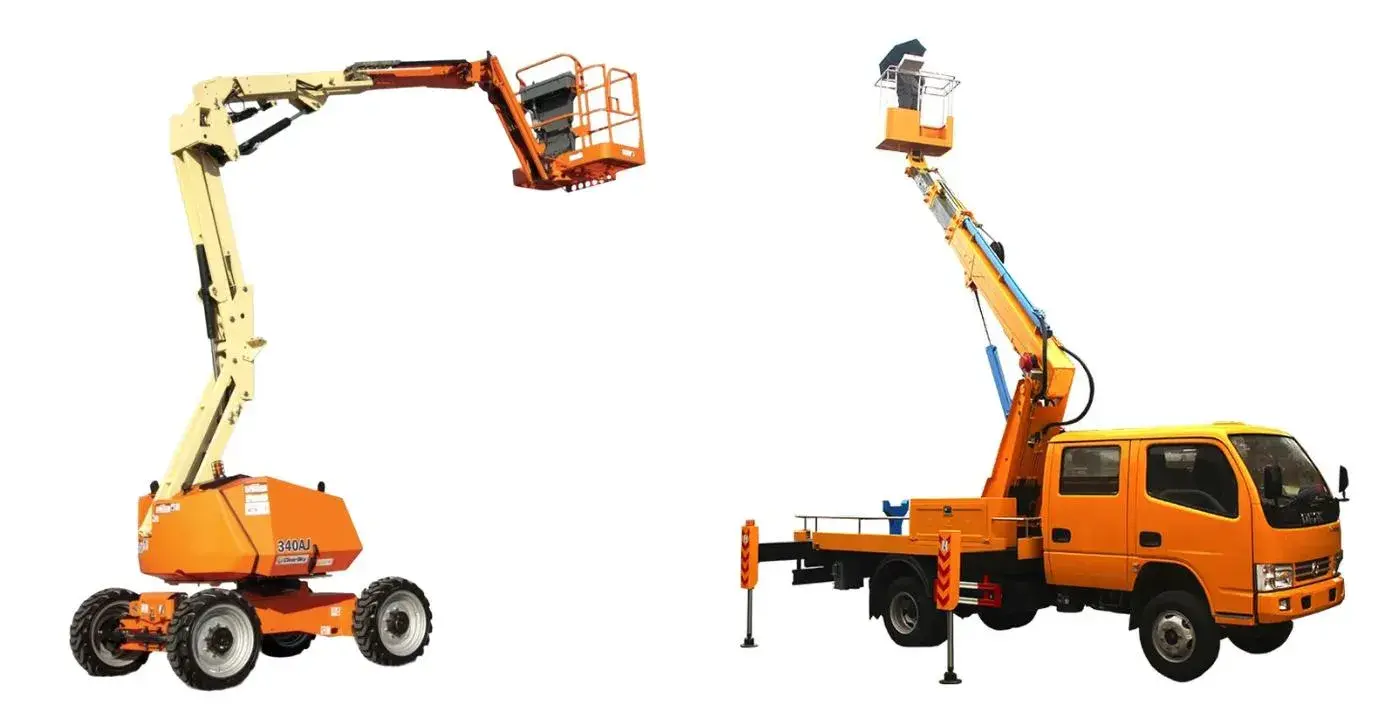

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Заптивање цилиндра надлактице и модуларна структура

Примене у поправци електричне енергије, градњи општина и радовима на великим висинама

Систем напајања Одржавање високонапонског торња и трафостанице

Цилиндар даје потисак од 1800 кН за подизање радне платформе на 30 м, са грешком позиционирања унутар ±2 цм. Чак и у условима олује 5 нивоа, уграђени систем стабилизације прилагођава потисак у реалном времену како би платформа била стабилна за повезивање на линију и замену опреме.

Општински Постављање уличне расвете и билборда

Модуларни дизајн одговара различитим типовима радних возила, а положај отвора за уље се може флексибилно подесити. У пројекту реконструкције пута, једно радно возило је завршило замену 20 уличних светиљки у једном дану, уз повећање ефикасности од 40% у односу на претходне методе.

Зграда Одржавање фасада и спратова

Стабилан потисак и прецизно позиционирање подржавају чишћење прозора, поправку фасаде и постављање знакова на висини. Четвороструко заптивање отпорно је на кишу, прашину и ветар током рада на отвореном.

ОЕМ и афтермаркет ОЕМ и тржиште за поправку радних возила

Градитељи дизалица, радионице за поправке и добављачи накнадног тржишта могу наручити стандардне моделе или прилагођене цилиндре за надлактице са паковањем са приватном етикетом. Ако такође рукујете хидрауличним системима виљушкара, погледајтеХидраулични цилиндар виљушкарадомет.

Докази о квалитету, тестирање и подршка за извоз

Евиденција материјала и термичке обраде

Тело од специјалног легираног челика, шест пута ковање и термичка обрада, тврдоћа 40% већа од обичног челика. Евиденција материјала се може доставити уз масовне пошиљке.

Испитивање притиска и потиска

Сваки цилиндар се проверава на цурење, глаткоћу хода и причвршћивање отвора пре паковања. Перформансе потиска су верификоване у односу на номинални притисак.

Провера димензија

Проврт, шипка, ход, уградно растојање и димензије прикључка се евидентирају према нарученом цртежу или узорку купца.

Извозно паковање

Цилиндри су паковани уљем против рђе и заштитним завршним поклопцима. Наруџбине у расутом стању могу се палетизирати и везати за поморски транспорт, ваздушни транспорт или експресну испоруку.

Прилагођени ОЕМ процес наручивања

Корак 01 Пошаљите детаље апликације

Наведите тип опреме, број цртежа, отвор, шипку, ход, удаљеност уградње, величину прикључка, количину и одредишни прикључак.

Корак 02 Преглед модела

Раидафон проверава да ли модел ГТХЗ210Ц-620500-000 или прилагођени цилиндар за надлактицу одговара вашој опреми.

Корак 03 Узорак и одобрење цртежа

За ОЕМ пројекте, Раидафон врши реверзни инжењеринг узорка и потврђује димензије пре масовне производње.

Корак 04 Производња и котација

Након добијања одобрења, Раидафон даје ФОБ Нингбо понуду, распоред производње и детаље паковања.

Често постављана питања

Шта је хидраулични цилиндар горње руке радне летелице?

Хидраулични цилиндар горње руке радног возила дизалице је хидраулични актуатор који покреће горњу грану радног возила или платформе. Подиже и позиционира радну платформу тако да радници могу безбедно да обављају поправке струје, градњу општина, постављање билборда и друге задатке на великим висинама. То је једна од основних хидрауличних компоненти система за подизање гране.

Који стандардни модел производи Раидафон?

Раидафон производи стандардни модел ГТХЗ210Ц-620500-000 са Φ110 мм отвором, Φ75 мм шипком, 815 мм ходом, 1433 мм уградним растојањем, 23 МПа радним притиском, 2-Φ9 прикључком и 100 кг тежине. Прилагођени отвор, шипка, ход, раздаљина уградње и позиција порта су доступни према ОЕМ цртежима или физичким узорцима.

Колики потисак може да генерише овај цилиндар надлактице?

Патентирани дизајн са двоструким клипом достиже максимални потисак до 2000 кН и може стабилно подићи радну платформу до 50 м. У одржавању електроенергетског система, цилиндар даје снажан потисак од 1800 кН за подизање платформе на 30 м, са грешком позиционирања контролисаном унутар ±2 цм, и одржава стабилност у условима ветра 5. нивоа.

Који материјали и систем заптивања се користе?

Тело цилиндра је направљено од специјалног легираног челика, кованог и термички обрађеног шест пута, тврдоће 40% веће од обичног челика. Четворострука композитна заптивна структура отпорна је на јаку кишу, прашину, јак ветар и обалну солну спреју. Цилиндар је коришћен у континуитету 3 године у обалним окружењима са распршеним солима без цурења.

Може ли Раидафон произвести прилагођене ОЕМ цилиндре за надлактицу?

Да. Раидафон подржава ОЕМ производњу на основу цртежа купаца или физичких узорака. Прилагођени проврт, шипка, ход, удаљеност уградње, положај отвора за уље, паковање са приватним етикетама и производња наруџбине на велико доступни су за различите типове радних возила.

Које информације су потребне за понуду?

Пошаљите број цртежа или постојеће детаље узорка, пречник отвора, пречник шипке, ход, удаљеност уградње, радни притисак, величину отвора, количину наруџбине и одредишни прикључак. Раидафон ће одговорити са ФОБ Нингбо цитатом и временом испоруке.

Како да затражим узорак или масовну поруџбину?

Користите образац за упит на овој страници или контактирајте Раидафон путем телефона, е-поште или ВхатсАпп-а. Укључите тражени модел, број цртежа, количину и примену. Продајни тим ће потврдити доступност узорака, распоред масовне производње и детаље паковања.

Да ли сте спремни да набавите хидрауличне цилиндре за надлактицу за радну грану?

Пошаљите свој број цртежа, потребе за отвором/шипом/ходом, радни притисак, величину прикључка, количину наруџбе и одредишни прикључак. Раидафон ће потврдити стандардни модел или дизајнирати прилагођени хидраулични цилиндар надлактице, а затим ће пружити ФОБ Нингбо понуду са временом испоруке и детаљима паковања.
