Какву улогу имају прецизни зупчаници у опреми за аутоматску производњу?

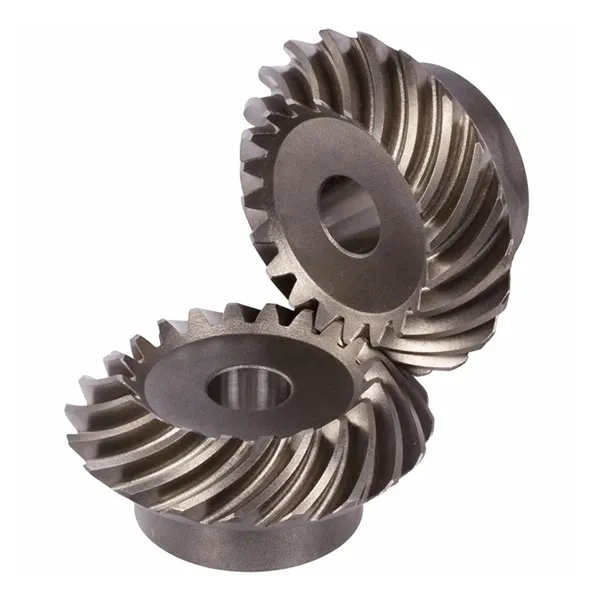

Унутар тихог, прецизно кореографисаног плеса аутоматизоване производне линије, невидљива сила покреће сваки покрет. Роботске руке се артикулишу са милиметарском прецизношћу, ЦНЦ вретена се ротирају хиљадама обртаја у минути, а транспортни системи транспортују компоненте са прецизним временским подешавањем. У срцу ове механичке симфоније лежи компонента тако фундаментална да се њено присуство често занемарује, али њен неуспех може зауставити целу производну линију:Прецисион Геар. Ово нису једноставни точкови са грубим зупцима као дечија играчка; они су конструисана чуда математике, металургије и производње, способни да пренесу огроман обртни момент уз задржавање позиционе тачности мерене у микронима. Њихова улога у савременој аутоматизованој производњи није само функционална; то је омогућавање. Они су тихи радни коњи који претварају сирову снагу мотора у контролисано, прецизно кретање које дефинише индустријску аутоматизацију.

Али каква је тачно улога Прецисион Геар у овом контексту? Он треба да служи као механички темељ на коме се граде прецизност, брзина и поузданост целог аутоматизованог система. Прецизни зупчаник преноси снагу, мења брзину и обртни момент и — што је најважније — обезбеђује прецизно угаоно позиционирање потребно за задатке као што су бушење, глодање, монтажа и операције хватања и постављања. Без њих, поновљива, брза и тачна производња која карактерише модерну производњу била би немогућа. Овај чланак ће сецирати вишеструку улогу Прецисион Геарс у аутоматизованој производној опреми. Истражићемо физику геометрије зупчаника, критичну важност оцена тачности, науку о материјалима која обезбеђује дуговечност и практичне импликације избора зупчаника на перформансе система. Испитивањем стварних апликација, техничких спецификација и економских последица квалитета зупчаника, илустроваћемо зашто су ове компоненте окосница аутоматизоване фабрике.

Садржај

• 1. Шта дефинише прецизну опрему у аутоматизованој производњи?
• 2. Како прецизни зупчаници одређују тачност система и поновљивост?
• 3. Каква је веза између геометрије зупчаника и преноса снаге?
• 4. Како материјал и топлотна обрада утичу на дуговечност зупчаника?
• 5. Које су критичне техничке спецификације прецизног зупчаника високих перформанси?
• 6. Како избор опреме утиче на укупне трошкове власништва?
• Често постављана питања (ФАК)
• Закључак: Опрема која покреће аутоматизацију

1. Шта дефинише прецизну опрему у аутоматизованој производњи?

Да бисмо разумели улогу прецизне опреме, прво морамо да дефинишемо шта је разликује од стандардне, робне опреме. У контексту аутоматизоване производње, прецизност није луксуз; то је основни захтев. Прецизни зупчаник није дефинисан само својим димензијама, већ и његовом прецизношћу – степеном у коме се његова стварна геометрија поклапа са теоријском, геометријом одређеном дизајном. Ово укључује критичне параметре као што су профил зуба, нагиб, олово и концентричност. У систему аутоматизације високих перформанси, зупчаник који одступа од предвиђеног облика чак и за неколико микрона ће унети зазор, вибрације и грешке у позиционирању, смањујући перформансе целог система. Ово је разлика између зупчаника који "ради" и зупчаника који "ради".

Дефиниција прецизног зупчаника је често кодификована у међународним стандардима, као што су немачки ДИН стандард или америчке АГМА (Америцан Геар Мануфацтурерс Ассоциатион) спецификације. Ови стандарди дефинишу хијерархију степена тачности зупчаника. На пример, АГМА К10 или К12 представљају зупчаник високе прецизности, погодан за апликације које захтевају изузетну прецизност позиционирања. Оцена се одређује на основу свеобухватног скупа мерења, укључујући укупну композитну грешку, грешку од зуба до зуба и отпуштање. Ови параметри нису теоретски; они се директно мере на специјализованој опреми за контролу зупчаника, као што је машина за тестирање зупчаника или машина за координатно мерење (ЦММ). Наша фабрика у Раидафону се придржава ових строгих стандарда, осигуравајући да сваки Прецисион Геар који производимо испуњава строге захтеве савремених аутоматизованих система.

У аутоматизованом производном окружењу, употреба непрецизног зупчаника је позив на неуспех. Акумулација малих грешака – неколико микрона овде, неколико лучних секунди тамо – може се манифестовати као машина која доследно промашује свој циљ, робот који не може тачно да понови путању или вретено које изазива брбљање и деградира завршну обраду површине. Економске импликације су значајне: одбачени делови, повећано хабање осталих компоненти и скупо време застоја. Насупрот томе, Прецисион Геар је компонента која омогућава систему да постигне свој дизајнерски потенцијал. Обезбеђује механичку крутост, поновљивост и мали зазор који су потребни за поуздан рад велике брзине који дефинише модерну производњу. Наша фабрика је посвећена производњи Прецисион Геар производа који задовољавају ову критичну потребу, а ми смо инвестирали у напредне производне технологије како бисмо осигурали квалитет сваког зупчаника који производимо.

2. Како прецизни зупчаници одређују тачност система и поновљивост?

У аутоматизованој производњи, тачност и поновљивост су два стуба перформанси. Тачност је способност машине да позиционира алат или радни предмет на тачно жељеној локацији. Поновљивост је способност да се поуздано вратите у исту позицију, сваки пут. Иако многи фактори доприносе овим метрикама — укључујући контролер, систем повратних информација и механичку структуру — Прецисион Геар је основна одредница. Свака грешка у зупчанику је директна грешка у положају осе. То је зато што је зупчаник механичка веза између мотора и оптерећења, а свако одступање у његовој геометрији се директно претвара у одступање у положају.

Примарни извор грешке у зупчанику је зазор, угаоно померање излазног вратила када је улазно вратило фиксно. Зазор је својствен свим паровима зупчаника, али се може минимизирати прецизним дизајном. Дизајн профила зубаца, средишња удаљеност и степен тачности зупчаника утичу на количину зазора. Стандардни зупчаник може имати зазор од неколико лучних минута (мера угла), који, када се помножи са односом зупчаника и полупречником крака, може да се претвори у позициону грешку од десетина микрона. Прецизни зупчаник, са својим строго контролисаним профилом зубаца и минималним отпуштањем, може смањити овај зазор на мање од једне лучне секунде. Ово је разлика између машине која доследно производи делове унутар толеранције од неколико микрона и оне која се бори да испуни спецификације. Прецисион Геар производи наше фабрике су произведени са изузетно чврстом контролом зазора, омогућавајући високу прецизност потребну у савременим аутоматизованим системима.

Поновљивост система подједнако зависи и од зупчаника. Систем са Прецисион Геар системом који нема зазора и периодичне грешке ће се више пута враћати у исту позицију, омогућавајући производњу идентичних делова током дугих производних циклуса. Ово је неопходно у апликацијама као што су системи за бирање и постављање, где робот мора хиљаде пута да постави компоненту на потпуно исту локацију. Зупчаник са великим излазом или променљивим преносним односом ће проузроковати да се положај робота временом помери, што ће довести до грешака у монтажи и отпада. Избором висококвалитетног Прецисион Геар-а, систем интегратор осигурава да механичка веза између мотора и оптерећења буде што је могуће више без грешака, омогућавајући контролеру и систему повратних информација да остваре свој пуни потенцијал. Због тога Прецисион Геар није само компонента; он је критичан покретач аутоматизованог производног процеса.

Да бисте илустровали утицај тачности зупчаника, размотрите следеће податке. Систем који користи руку дугачку 1 метар са зупчаником у односу 100:1 захтева позициону тачност од 0,1 мм. Ово се преводи у потребну угаону тачност на излазу мењача од приближно 1 лучне секунде. Стандардни зупчаник са зазором од 2 лучне минуте би резултирао грешком од преко 12 мм на крају крака. Прецизни зупчаник са мање од 1 лучне секунде зазора би постигао потребну прецизност. Овај квантитативни пример показује критичну улогу коју избор Прецисион Геар игра у постизању жељених перформанси система.

3. Каква је веза између геометрије зупчаника и преноса снаге?

Да бисмо превазишли кинематичку улогу зупчаника и размотрили његову структурну улогу, морамо испитати однос између његове геометрије и његове способности да преноси снагу. Пренос снаге је функција обртног момента који зупчаник може да поднесе, његове брзине ротације и његовог капацитета да издржи оптерећења без грешке. Геометрија зуба зупчаника — његов профил, угао притиска и угао спирале — игра основну улогу у одређивању његовог капацитета носивости и ефикасности. Контактни напон на површини зуба зупчаника, напон савијања на корену зуба и брзина клизања су директно повезани са геометријом. Лоше дизајниран профил зуба може довести до прераног трошења, удубљења или лома зуба.

Еволутивни профил зуба је стандард за прецизне зупчанике због своје способности да одржава константан однос угаоне брзине док се зупчаник ротира. Угао притиска, обично 20 степени, представља угао између линије деловања и тангенте на кружницу. Већи угао притиска (нпр. 25 степени) доводи до јачег зуба, али повећава радијално оптерећење на лежајевима. Угао спирале у спиралним зупчаницима обезбеђује глаткији, тиши рад, али такође уводи аксијални потисак, којим мора да управља систем лежајева. Исправан избор ових параметара је од суштинског значаја да би се осигурало да пар зупчаника испуњава захтеве обртног момента и брзине примене, уз одржавање прихватљиве ефикасности и дуговечности. Наша фабрика користи напредни софтвер за дизајн за моделирање ових параметара и оптимизацију дизајна зупчаника за специфичну примену.

Поред геометријских параметара, завршна обрада зубаца зупчаника је критичан фактор у преносу снаге. Глатка површина смањује трење, смањује стварање топлоте и побољшава ефикасност пара зупчаника. Такође смањује ризик од микропиттинга и побољшава животни век зупчаника. Савремени процеси брушења могу постићи завршну обраду површине од Ра 0,4 µм или више, што је неопходно за апликације високих перформанси. Топлотна обрада материјала зупчаника је такође кључна за пренос снаге; превише мекан зупчаник ће се деформисати под оптерећењем, док онај који је превише тврд може бити ломљив. Тачна тврдоћа кућишта и тврдоћа језгра одређују се оптерећењем и брзином апликације. Прецисион Геар производи наше фабрике се производе са оптимизованом завршном обрадом површине и топлотном обрадом како би се осигурала максимална способност преноса снаге и дуговечност.

Табела испод илуструје однос између геометрије зупчаника и кључних параметара перформанси.

4. Како материјал и топлотна обрада утичу на дуговечност зупчаника?

Дуговечност прецизног зупчаника није одређена само његовом геометријском тачношћу; то је такође функција његовог материјала и топлотне обраде којој се подвргава. Материјал зупчаника мора имати довољну чврстоћу да издржи примењена оптерећења, довољну жилавост да се одупре лому и довољну отпорност на хабање да би одржао свој профил током милиона циклуса. Најчешћи материјали за Прецисион Геар су челици који ојачавају кућиште, као што су 20МнЦр5 или 18ЦрНиМо7-6. Ови челици нуде одличну комбинацију високе жилавости језгра и велике тврдоће кућишта. Тврдоћа кућишта, постигнута процесима као што је карбуризација, обезбеђује тврду површину отпорну на хабање. Тврдоћа језгра, задржана испод кућишта, обезбеђује жилавост да апсорбује ударна оптерећења и да се одупре ломљењу зуба.

Процес топлотне обраде је деликатан баланс. Ако је кућиште превише плитко, зупчаник ће се брзо истрошити. Ако је кућиште превише дубоко, језгро може постати превише крто. Тачна дубина и тврдоћа кућишта одређују се геометријом зупчаника, примењеним оптерећењем и очекиваним веком трајања зупчаника. Процес се пажљиво контролише како би се постигла жељена металуршка структура. Наша фабрика је развила стручност у термичкој обради компоненти Прецисион Геар, користећи савремену опрему и контролу процеса како би осигурала да наши зупчаници испуњавају строге захтеве аутоматизоване производње. Процес укључује: карбуризацију или карбонитрирање за стварање кућишта; гашење за очвршћавање кућишта; и каљење ради смањења крхкости очврслог кућишта. Резултат је зупчаник који може да издржи велики стрес и велики број циклуса модерне аутоматизоване производне линије.

Важност избора материјала и термичке обраде најбоље илуструје историја случаја. Произвођач система аутоматизације искусио је високу стопу кварова зупчаника у својим роботским палетизаторима. Зупчаници су се прерано истрошили, што је довело до повећаног зазора и лоше прецизности позиционирања. Истрага је открила да су зупчаници произведени од челика нижег квалитета, са неадекватном дубином кућишта и тврдоћом. Зупчаници су замењени Прецисион Геар направљеним од челика 20МнЦр5, са дубином кућишта од 0,8-1,0 мм и тврдоћом кућишта од 58-62 ХРЦ. Нови зупчаници су обезбедили животни век који је био пет пута дужи, ефикасно елиминишући застоје у зупчаницима. Овај пример показује дубок утицај који избор материјала и топлотна обрада могу имати на поузданост система.

Табела испод даје поређење својстава материјала за различите челике зупчаника.

5. Које су критичне техничке спецификације прецизног зупчаника високих перформанси?

Да би квантификовали перформансе Прецисион Геар, инжењери морају проценити свеобухватан скуп техничких спецификација. Ови параметри нису опциони; они дефинишу способност зупчаника и одређују његову погодност за одређену примену. Детаљна анализа ових спецификација је од суштинског значаја да би се осигурало да ће опрема испунити захтевне захтеве аутоматизованог производног система. Критичне спецификације укључују степен тачности зупчаника, зазор, отпуштање, грешку профила зубаца и завршну обраду површине. Сваки од ових параметара утиче на перформансе зупчаника и сви се морају узети у обзир при одабиру зупчаника за одређени систем.

Оцена тачности је најосновнија мера квалитета зупчаника. Као што је раније поменуто, ово је одређено стандардима као што су АГМА или ДИН. Зупчаник са оценом АГМА К11 се сматра високо прецизним зупчаником, погодним за апликације врхунске аутоматизације. Зазор је количина зазора између зуба који се спајају. Мали зазор је од суштинског значаја за апликације које захтевају високу поновљивост. Излет је мера концентричности зупчаника, степена до којег оса ротације зупчаника одступа од његовог правог центра. Велики излаз ће узроковати да се зупчаник клати док се окреће, уносећи периодичне грешке и вибрације. Грешка у профилу зуба је мера колико се стварни облик зупца зупчаника подудара са теоретским еволвентним обликом. Велика грешка у профилу ће изазвати променљив однос преноса, што доводи до флуктуација брзине и вибрација.

Завршна обрада профила зуба је такође критична. Глатка површина смањује трење, смањује стварање топлоте и побољшава ефикасност. Такође смањује ризик од микропиттинга и побољшава животни век зупчаника. Спецификације Прецисион Геар високих перформанси произвођачаРаидафон Тецхнологи Гроуп Цо., Лимитедсу детаљно описани у следећој табели.

Ове спецификације нису произвољне; они су резултат свеобухватне анализе предвиђене примене зупчаника. Зупчаник који се користи у примени вретена велике брзине, на пример, може захтевати финију завршну обраду површине и виши степен тачности од зупчаника који се користи у транспортеру мале брзине. Наша фабрика блиско сарађује са купцима како би одредила тачне спецификације потребне за њихову специфичну примену, обезбеђујући да је Прецисион Геар оптимизован за перформансе система и економске захтеве.

6. Како избор опреме утиче на укупне трошкове власништва?

За производну операцију, укупни трошак власништва (ТЦО) је крајњи показатељ вредности компоненте. ТЦО укључује почетну набавну цену опреме, али такође укључује трошкове везане за инсталацију, одржавање и, што је најважније, застоје система. Зупчаник по нижој цени у почетку може изгледати привлачно, али ако прерано поквари, трошкови замене и трошкови изгубљене производње могу брзо да умањују уштеде. Пажљив избор висококвалитетног Прецисион Геар-а представља улагање у поузданост и продуктивност аутоматизованог система. У овом одељку ћемо истражити економику избора степена преноса, испитујући компромисе између почетних трошкова, трошкова одржавања и застоја.

Директни трошкови квара зупчаника су значајни. Када Прецисион Геар поквари, производна линија се зауставља. Цена овог застоја увелико варира у зависности од индустрије и специфичне примене. У фабрици за производњу аутомобила великог обима, застоји могу коштати десетине хиљада долара по минути. У постројењу за производњу полупроводника, цена може бити још већа. Трошкови замене зупчаника су мањи проблем у овом контексту. Трошкови изгубљене производње, трошкови рада за поправку система и трошкови проблема са квалитетом због квара могу премашити цену саме опреме за фактор од 10 до 100. Избором висококвалитетног Прецисион Геар-а, власник система смањује ризик од непланираног застоја. Вероватније је да ће опрема поуздано радити током свог предвиђеног века, минимизирајући ризик од катастрофалног квара који би зауставио производњу.

Трошкови одржавања повезани са зупчаником су такође важан фактор. Висококвалитетна прецизна опрема захтева мање честе провере и замену. Мање је склон хабању, удубљењима и ломљењу зуба, што смањује потребу за интервенцијама одржавања. Насупрот томе, зупчаник нижег квалитета може захтевати честе провере, промене уља и подешавања, повећавајући трошкове одржавања током његовог животног века. Укупни трошак поседовања зупчаника је збир свих ових трошкова: почетне набавне цене, трошкова инсталације, трошкова одржавања и трошкова застоја. Висококвалитетни Прецисион Геар може имати вишу почетну набавну цену, али нижи трошкови одржавања и застоја резултирају нижим укупним трошковима власништва. Наша фабрика у Раидафону обезбеђује висококвалитетне Прецисион Геар производе који су, иако по конкурентним ценама, пројектовани да минимизирају укупне трошкове власништва за наше купце.

Табела у наставку илуструје поређење укупних трошкова власништва за висококвалитетну Прецисион Геар у односу на стандардну опрему током петогодишњег периода.

Овај поједностављени пример показује како избор Прецисион Геар може значајно смањити укупне трошкове власништва током времена. Већи почетни трошак Прецисион Геар је више него надокнађен уштедама у одржавању и застојима. Избор зупчаника није само инжењерска одлука; то је финансијски. Фокусирајући се на укупне трошкове власништва, а не само на почетну цену, системски интегратори могу донети одлуке које побољшавају профитабилност производне операције.

Често постављана питања (ФАК)

Питање 1: Која је разлика између Прецисион Геар и стандардне опреме?

Одговор: Прецизни зупчаник се производи са строжим толеранцијама, са мањим зазором, отпуштањем и грешкама профила зубаца. Обезбеђује врхунску тачност и поновљивост у аутоматизованим системима. Стандардни зупчаници имају мање толеранције и погодни су за мање захтевне примене. Стандардни зупчаник може имати зазор од неколико лучних минута, док Прецисион Геар може постићи мање од једне лучне секунде. Наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед специјализована је за производњу Прецисион Геар производа који испуњавају највише индустријске стандарде.

Питање 2: Како повратна реакција утиче на перформансе аутоматизованог система?

Одговор: Зазор је игра између зуба зупчаника. То узрокује мртву зону у зупчанику, где се излазно вратило не помера чак ни када је улазно вратило окренуто. Ово смањује тачност и поновљивост система, посебно током промене правца. У роботској руци, зазор може довести до тога да пређе или поднижи циљну позицију, што доводи до грешака у монтажи.

Питање 3: Који фактори одређују дуговечност Прецисион Геар?

Одговор: Дуговечност прецизног зупчаника одређена је комбинацијом фактора: квалитета материјала, топлотне обраде, завршне обраде површине, подмазивања и радних услова (оптерећење, брзина и температура). Добро дизајниран зупчаник, направљен од висококвалитетног материјала и правилно термички обрађен, имаће дуг век трајања. Редовно одржавање и правилно подмазивање могу додатно продужити животни век зупчаника.

Питање 4: Како да изаберем праву прецизну опрему за свој систем аутоматизације?

Одговор: Избор правог прецизног зупчаника захтева детаљну анализу захтева система, укључујући потребан обртни момент, брзину, тачност и окружење у коме ће мењач радити. Зупчаник такође мора бити компатибилан са мотором и другим механичким компонентама система. Наш тим у Раидафон Тецхнологи Гроуп Цо., Лимитед може да вам помогне у процесу селекције, пружајући стручне смернице и техничку подршку.

Питање 5: Који су знаци неисправности Прецисион Геар?

Одговор: Знаци неисправног Прецисион Геар-а укључују повећану буку (шмирглање или цвиљење), повећану вибрацију, губитак тачности (систем не успева да се правилно позиционира) и присуство металних честица у мазиву. Рано откривање ових знакова може спречити катастрофалан квар и минимизирати застоје.

Закључак: Опрема која покреће аутоматизацију

Прецисион Геар је тихи, неопевани херој аутоматизоване фабрике. То је механичка основа на којој се граде тачност, поновљивост и поузданост. Од робусних зупчаника ЦНЦ обрадног центра до фино израђених зупчаника роботске руке, Прецисион Геарс су незаменљиве компоненте које трансформишу електричну енергију у прецизно, контролисано кретање. Истражили смо карактеристике које дефинишу Прецисион Геар: његов степен тачности, зазор, материјал и топлотну обраду и завршну обраду површине. Такође смо испитали његову улогу у преносу снаге, утицај на укупне трошкове власништва и критичну важност одабира правог зупчаника за примену.

Будућност аутоматизоване производње захтеваће још већу прецизност, веће брзине и повећану поузданост. Прецисион Геар ће наставити да се развија, са новим материјалима, новим производним процесима и новим дизајном који ће се појавити како би испунили ове захтеве. Али основна улога Прецисион Геар-а ће остати непромењена: да обезбеди механичку везу између снаге и прецизности, омогућавајући поновљиву производњу високе прецизности која дефинише модерну фабрику. Ми у Раидафон Тецхнологи Гроуп Цо., Лимитед смо поносни што смо партнер у овој еволуцији, пружајући висококвалитетне производе Прецисион Геар који помажу нашим клијентима да остваре своје производне циљеве.

Ако тражите поузданог партнера за ваше потребе Прецисион Геар, позивамо вас да нас контактирате. Наш тим искусних инжењера је спреман да вам помогне у одабиру праве опреме за вашу примену, пружајући стручне смернице и техничку подршку.Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитед данасда бисте разговарали о вашим захтевима за Прецисион Геар и открили како наши производи могу побољшати перформансе и поузданост ваше аутоматизоване производне опреме.
