Зглобно вратило за округле балирке Кроне
  • Зглобно вратило за округле балирке КронеЗглобно вратило за округле балирке Кроне
  • Зглобно вратило за округле балирке КронеЗглобно вратило за округле балирке Кроне

Зглобно вратило за округле балирке Кроне

Кроне карданско вратило балирке за округле бале покрива КР100/125/155/130/160, 1500/1800, 1500В/1250 МЦ и 1250/1550. Стандардна величина 4 и опције ЦВ величине 4 користе осовину 1210 са шиљком 1.375-6. ЦВ величине 6 је доступан за 1500/1800 и одабране 1250/1500 верзије; 1500В/1250 МЦ користи 2380 или 2480 ЦВ са 1.375-6. Опције квачила укључују ФТ34 на 1.000 Н·м, ФТ32 на 1.000 Н·м, ФТ42 на 1.450 Н·м, К64/2 исечак на 1.050 или 1.500 Н·м и ФФ1 на 1.000 Н·м. ЦВ основни бројеви делова су 71Р4121УЦВ07000 за ЦАТ3/540 и 71Р6121УЦВ07000 за ЦАТ4/540, оба 1.375-6. МОК, прилагођавање и време испоруке се наводе по наруџбини након што се потврде модел балирке и постојећа конфигурација осовине.

Погон за округле бале Кроне · Велепродаја

Велепродаја карданског вратила за балирке за округле бале Кроне — спецификације, МОК, прилагођавање и време испоруке за КР100 до 1800 и компатибилне верзије

Кроне балирке за округле бале не користе све карданско вратило. Група КР100 до КР160 користи погонску линију величине 4, 1500 и 1800 може узети ЦВ величине 4 или величине 6, 1500В и 1250 МЦ користе 2380 или 2480 ЦВ, а 1250/1550 ради Величина 4 ЦАТ3 ЦВ док неке верзије 1250/1500 користе ЦАТ4 величине 6. Три табеле на овој страници наводе опцију ПТО, тип квачила и основни број дела за сваку групу, тако да се вратило може ускладити пре него што се понуди понуда тражено.

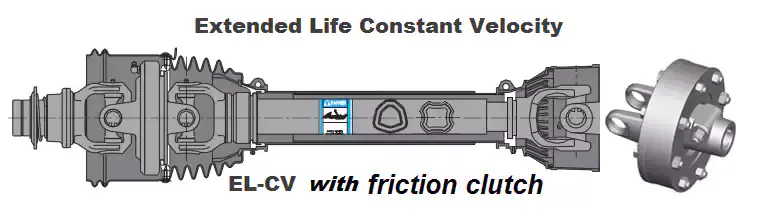

PTO shaft for Krone round balers — complete assembly with CV joint and clutch
Зглобно вратило балирке Кроне — ЦВ зглоб, телескопска цев и крај квачила.
13Референце модела
Величина 4 / Величина 6Опције ЦВ погона
1.000–1.800 Н·мРаспон обртног момента квачила
1.375-6Цоммон сплине

Мрежа модела — опција карданског вратила и квачило од Балера

Група АКР100 / КР125 / КР155
ПТО
Величина 4 Стандард или Величина 4 ЦВ, 1210 осовина
Сплине
1.375-6
Квачило
ФТ34 при 1000 Н·м
Величина 4
Група АКР130 / КР160
ПТО
Величина 4 Стандард или Величина 4 ЦВ, 1210 осовина
Сплине
1.375-6
Квачило
ФТ34 при 1000 Н·м
Величина 4
Група Б1500 / 1800
ПТО
Величина 4 или величина 6 ЦВ
Сплине
1.375-6
Квачило
ФТ32 на 1.000 Н·м или ФТ42 на 1.450 Н·м
Величина 4 / Величина 6
Група Ц1500В / 1250 МЦ
ПТО
2380 или 2480 ЦВ
Сплине
1.375-6
Квачило
К64/2 исечак на 1,050 или 1,500 Н·м
Изрезано квачило
Група Д1250 / 1550
ПТО
Величина 4 (ЦАТ3) ЦВ
Сплине
1.375-6
Квачило
ФТ32 или ФФ1 на 1000 Н·м
Величина 4 ЦАТ3
Група Е1250 / 1500 (Величина 6 гради)
ПТО
Величина 6 ЦВ (ЦАТ4) на неким верзијама
Сплине
1.375-6
Квачило
ФТ42 на 1,450 Н·м
Величина 6 ЦАТ4

Табела спецификација — Модел, ПТО и заштита

Оригинално груписање према моделу балирке, погонском реду ПТО и степену квачила
Модел ПТО Заштита
КР100 / 125 / 155 / 130 / 160 Величина 4 Стандард *1210 *1.375-6; Величина 4 ЦВ *1210 *1.375-6 ФТ34 *1.375-6 *1.000 Н·м
1500 / 1800 ЦВ величине 4 или величине 6 са 1.375-6 ФТ32 @1,000 Н·м или ФТ42 @1,450 Н·м
1500В / 1250 МЦ 2380 или 2480 ЦВ са 1.375-6 К64/2 Исечак @1,050 или 1,500 Н·м *1,375-6
1250 / 1550 Величина 4 (ЦАТ3) ЦВ са 1.375-6 ФТ32 или ФФ1 @ 1000 Н·м
1250 / 1500 Неки користе ЦВ величине 6 (ЦАТ4) ФТ42 @ 1,450 Н·м

Исти модел балирке може се појавити у више од једне конструкције. Потврдите постојећи број дела вратила или укључен тип квачила машину пре него што затражите понуду. Кроне балирке за округле бале су опремљене или фрикционим или изрезом квачило у зависности од грађе. Што ширеЗглобно вратило за балирке за округле балелисте страница друге марке балирки као унакрсну референцу.

ЦВ основни бројеви делова и бројеви делова квачила ФТ

Основни делови ПТО са константном брзином
ЦВ ПТО Трактор Основни број дела
ЦАТ3/540 1.375-6 71Р4121УЦВ07000
ЦАТ4/540 1.375-6 71Р6121УЦВ07000
ФТ квачила за 1.375-6 сплине улаз
Универзална величина Обртни момент Парт Нумбер
ЦАТ3 / С4 1.000 Н·м 6КЕ344901Р
ЦАТ3 / С4 1.000 Н·м 635Е41203Р
ЦАТ4 / С6 1.800 Н·м 663Х53403Р

Основни број дела ЦВ је склоп без уређаја прикључка. Половина прикључка, цев и штит су одабрано посебно по моделу балирке. Бројеви делова квачила ФТ су наведени према универзалној величини и називном моменту. Ако је постојеће квачило је подешено, потврдите циљни момент клизања према приручнику за балирку пре наручивања. А сродна категорија је наЗглобно вратило за дискбинестраница.

Како се уклапа осовина балирке за округле бале Кроне

01

Прочитајте модел балирке са машине

КР100 до КР160 спадају у једну групу; 1500 и 1800 у другом; 1500В и 1250 МЦ у трећини; 1250/1550 и 1250/1500 у четвртом и петом. Модел изнад приказује ПТО и квачило који одговарају свакој групи.

02

Потврдите постојећи број дела осовине

Иста балирка се може израдити са фрикционим квачилом или квачилом за изрезивање. Постојећи број дела је најбржи начин да потврдите са којом конфигурацијом је машина испоручена, пре него што наручите замену.

03

Потврдите згиб прикључног вратила трактора

Већина Кроне балирки за округле бале у овом асортиману има 1.375-6 жицу. Ако трактор користи други прикључни стуб, потврдите половину ЦВ-а посебно. ТхеОпсег зглобног вратиластраница наводи остале категорије погона за пољопривреду ако се у исто време мења страна трактора.

Где се користи ово окно

Погонске линије за балирке за округле бале Кроне у распону КР100 до 1800 и групама 1500В, 1250 МЦ и 1250/1550.

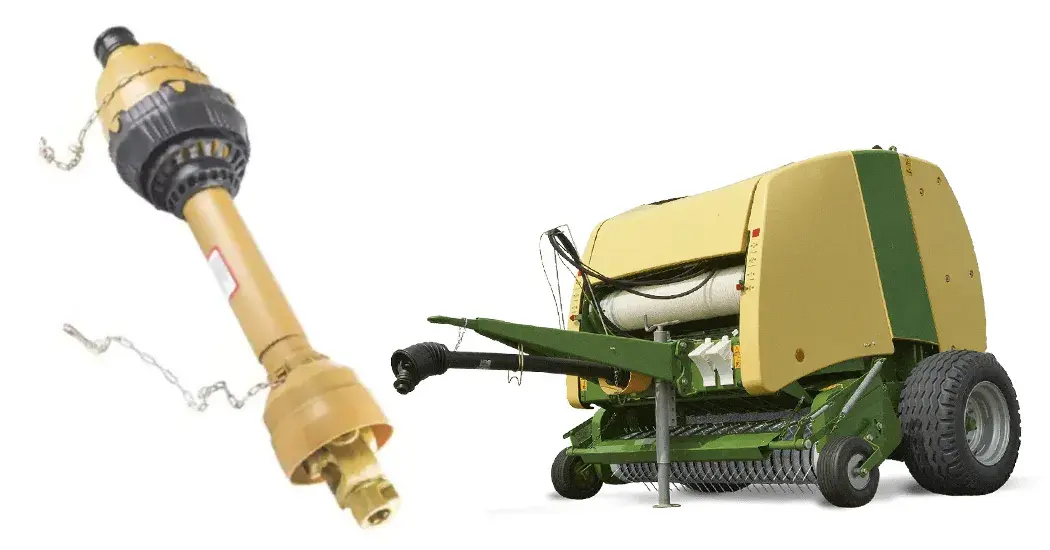

Зглобно вратило балирке Кроне преузима снагу од прикључног вратила трактора и испоручује је до мењача балирке преко ЦВ зглоб и телескопска цев. Када балирка покупи тешку траку или удари у комад материјала, квачило — било трење или изрез у зависности од конструкције — штити мењач од удара.

Осовина је прилагођена моделу балирке и прикључно вратило трактора независно. Страна балирке фиксира половина имплементације, тип квачила и дужина цеви; страна трактора фиксира половину ЦВ-а и клин ПТО. И једно и друго стране морају бити потврђене пре него што се наручи замена осовине.

За сродну примену балирке за округле бале,Зглобно вратило за балирке за округле бале Цасе ИХстраница користи упоредиву структуру модел по модел. За мењаче прикључка који се налазе низводно од карданског вратила, видипољопривредни мењачдомет.

Пошаљите модел балирке и број дела постојећег вратила

Пошаљите модел балирке Кроне (КР100 до 1800, 1500В, 1250 МЦ, 1250/1550 или 1250/1500) и постојећи део осовине број или тип квачила. За то ћемо потврдити опцију ПТО, рејтинг квачила и основни број дела ЦВ изградите и издајте понуду са МОК и временом испоруке за ту конфигурацију.
