Дуплек Вормс Геар

Спецификација производа

Дуплекс или двоструки оловни пужни зупчаник карактерише пуж са боковима дизајнираним са мало другачијим модулима и количникима пречника, стварајући различите оловне углове на сваком профилу зуба. Ово резултира постепеним повећањем дебљине зуба дуж дужине црва и сужавањем размака навоја, омогућавајући прецизну контролу зазора.

На пужном точку, различити модули производе јединствене коефицијенте модификације додатака и пречнике кругова на сваком боку, формирајући различите предње и задње профиле. Међутим, дебљина зуба и празнине остају конзистентне око обима точка.

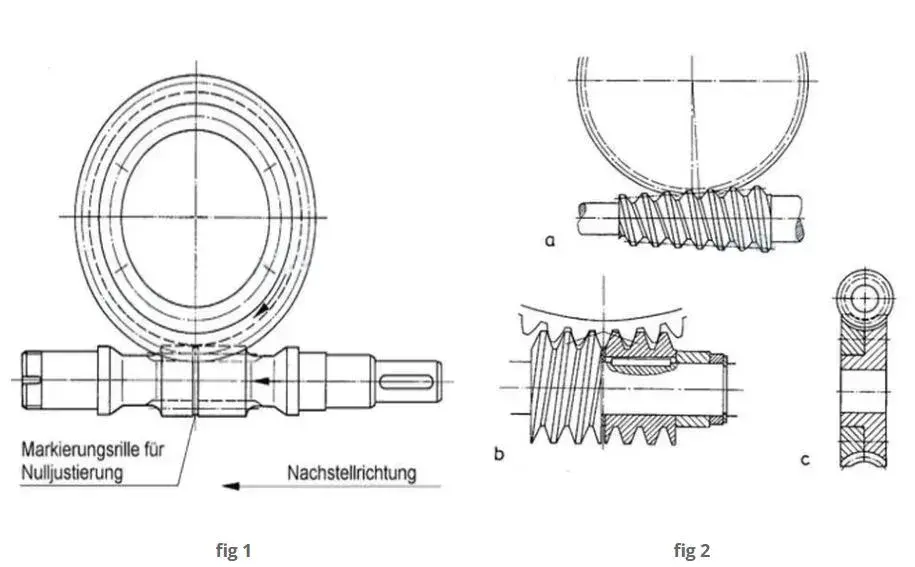

Зазор се подешава аксијалним померањем пужа да би се поравнала одговарајућа дебљина зуба са точком, чиме се постиже жељени ниво зазора (види слику 1). Ова метода омогућава лако, прецизно подешавање зазора током уградње и континуирано подешавање за истрошене зупчанике без утицаја на контакт зуба или закачење.

Алтернативне методе подешавања зазора укључују: модификовање међуцентралног растојања коришћењем ексцентричне главчине за пужно вратило и точак; аксијално померање конусног црва (сл. 2а); цепање црва на два дела која се могу ротирати или померати један у односу на други (Отт систем, сл. 2б); или дељењем точка на два подесива диска (сл. 2ц).

Напомена о монтажи

Наш Раидафон Дуплек Вормс Геар има различите модуле зубаца на левој и десној страни, тако да пужни зупчаници морају бити прецизно поравнати током инсталације. Ево неколико кључних корака које треба запамтити:

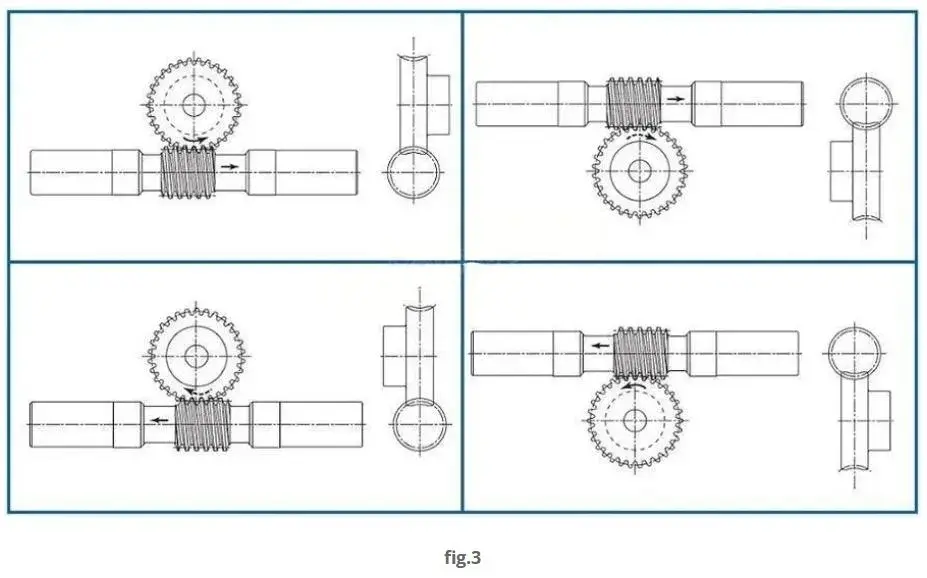

Пре инсталације, проверите ознаку правца монтаже. Сваки двоструки пужни зупчаник и пужни зупчаник на себи има стрелицу која је инсталациони „компас“. Приликом уградње, са предње стране, морате осигурати да стрелице пужног зупчаника и пужног зупчаника буду у истом правцу (погледајте слику 3). Ако је смер стрелице обрнут или неусклађен, средишња удаљеност пужног зупчаника ће бити превелика и неће стати. Чак и ако је једва инсталиран, спајање зупчаника ће имати проблема и неће требати дуго да зуби буду куцали или заглављени, што ће одложити ствари!

Провера референтне позиције

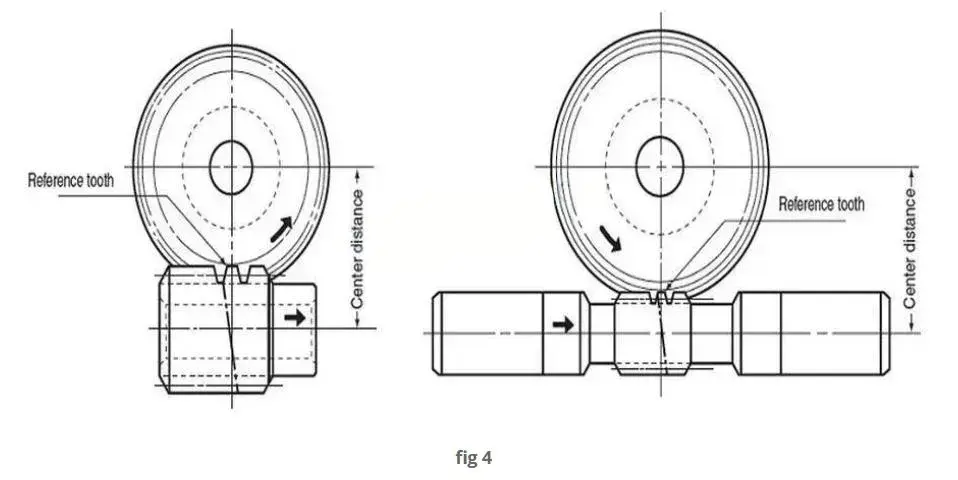

В-жљеб (60°, 0,3 мм дубине) на периферији врха дуплексног пужног зуба означава референтни зуб. Зупчаник постиже скоро нулти зазор (±0,045) када се овај референтни зуб поравна са центром ротације пужног точка на одређеном средишњем растојању „а“ (погледајте слику 4).

Карактеристике производа

Раидафон, дуго етаблирани произвођач у области механичког преноса у Кини, дуго је био поуздан добављач многих произвођача машина пружајући купцима висококвалитетне дуплекс пужне зупчанике по приступачним ценама уз изузетну занату сопствених фабричких мајстора. Наши производи су дизајнирани за сложене услове рада, а три кључне предности чине рад опреме безбрижнијим.

Дизајн са двоструким модулом, ефикаснија трансмисија: Раидафонови дуплекс пужни зупчаници користе различите модуле на левој и десној површини зуба, баш као и инсталирање „двоструког мотора“ на опрему. Пужни зупчаници високе чврстоће од легуре бакра су упарени са прецизним пужним пужевима од легираног челика. После осам ручних брушења, загриз је чврст и не клизи, а ефикасност преноса је 20% већа од оне код обичних пужних зупчаника. Фабрика текстилних машина у Џеђиангу известила је да је након замене наших дуплекс пужних зупчаника потрошња енергије опреме знатно смањена.

Двостепени пренос, висок обртни момент и ниска бука: Јединствена двостепена структура преноса удвостручује обртни момент дуплекс пужних зупчаника, док одржава буку при раду још нижом. Било да је у питању прецизно фино подешавање тешких алатних машина или континуирани рад велике транспортне опреме, њиме се може лако руковати. Фабрика за прераду хране у Гуангдонгу рекла је да је опрема некада стварала велику буку током рада, али након преласка на наше производе, радионица је много тиша.
