Да ли Прецисион Геар дизајн може да пређе границу од 17 зубаца?

2025-08-19

Прецизна опрема, незаменљива компонента у свакодневном животу и индустрији, широко се користи у широком спектру примена, укључујући авијацију, теретне бродове и аутомобиле. Међутим, приликом пројектовања и производње зупчаника, потребан је одређени број зубаца. Неки су предложили да се зупчаници са мање од 17 зуба неће ротирати. Међутим, ово није тачно. Шта тачно узрокује ово неслагање?

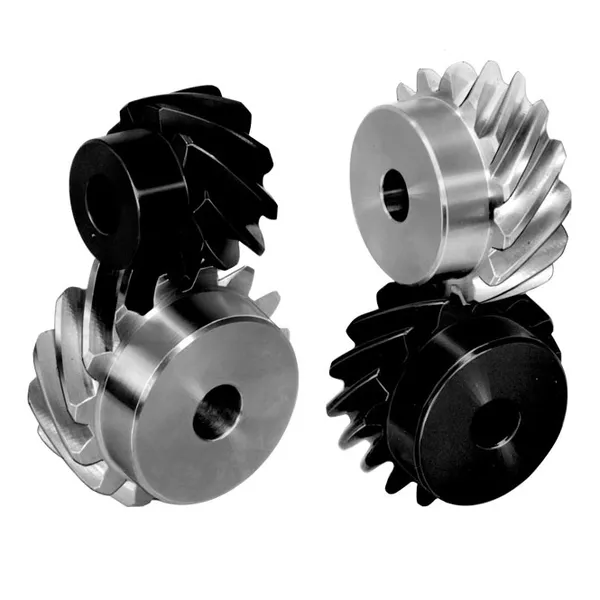

Precision Gear

Подрезивање

Током процеса производње Прецисион Геар, може доћи до подрезивања ако је број зубаца премали. Овај феномен негативно утиче на снагу зупчаника. Када пресек врха зупца и линије захвата пређе критичну тачку захвата зупчаника који се сече, еволвентни профил зуба у корену зупчаника који се сече се делимично уклања. Ова појава се назива подрезивање. Подрезивање је смањење снаге зупчаника узроковано прекомерним сечењем у корену. Ово се може избећи избором одговарајућег коефицијента висине зуба и угла притиска.

Аспецт	Подрезивање (подрезивање корена зупчаника)	Превенција и решења
Дефиниција	Уклањање материјала у близини корена зубаца зупчаника због ометања сечења/глодања	-
Визуелна идентификација	Урезани корени зуба Асиметричан профил зуба	Прегледајте филе корена помоћу лупе или ЦММ
Примарни узрок	• Мали број зуба зупчаника • Превелик додатак за секач • Угао високог притиска	Повећајте број зубаца зупчаника Оптимизујте геометрију резача
Последице	Смањена чврстоћа зуба Бука/вибрације при великим брзинама Превремени отказ због замора	Валидација дизајна путем симулације напона
Кључне методе превенције	-	Померање профила – Померите резач даље од зупчаника Већи угао притиска за мање зубаца Прецизан дизајн резача – Смањите додатак алата Повећајте додатак зупчаника за спајање
Ограничења броја зуба	Избегавајте ≤ 17 зуба Избегавајте ≤ 14 зуба	Минимални зупци: 18 (20° ПА), 15 (25° ПА) без померања 12–14 (20° ПА) са померањем профила

Однос између дизајна зупчаника и броја зубаца

Није апсолутно ограничење да ли прецизни зупчаник има мање од 17 зуба или не. У пракси постоји много зупчаника са мање од 17 зубаца, али њихов дизајн мора да избегава подрезивање. Хоббинг је уобичајена метода машинске обраде.

Методе обраде зупчаника

Прецизна опремаметоде машинске обраде укључују хоббинг. Зупчаници са 17 зубаца имају јединствене карактеристике обраде. Премало зуба може лако довести до подрезивања. Кључ за избегавање поткопавања лежи у избору одговарајућег коефицијента висине додатка и угла притиска. За еволвентне зупчанике, добро спајање је кључно за несметан рад.

Примене зупчаника са различитим бројем зубаца

Док теорија дозвољава прецизне зупчанике са било којим бројем зубаца, утицај броја зубаца на подрезивање мора се узети у обзир у практичним дизајнима како би се осигурала стабилност и животни век зупчаника. Штавише, број зубаца на зупчанику је важан фактор. Међутим, многи зупчаници са мање од 17 зуба и даље добро функционишу на тржишту. Ово је првенствено зато што поткопавање није увек неизбежно у стварним применама.

Еволутивни дизајн зупчаника

Еволутивни профили зубаца се широко користе у прецизном дизајну зупчаника због својих предности у перформансама мреже и смањењу трења. Међутим, нееволутивни профили зуба се такође користе у специфичним ситуацијама. Еволутивни зупчаници се даље могу поделити на зупчанике са цилиндричним и спиралним зупчаницима. За стандардне цилиндричне зупчанике, коефицијент висине додатка, коефицијент висине корена и угао притиска су јасно дефинисани.

Кроз одговарајуће технике обраде, као што су индексирање и дизајн спиралног зупчаника, прецизни зупчаници са мање од 17 зубаца могу ефикасно да избегну подрезивање, обезбеђујући правилан рад. Индексирање је најчешћи метод за решавање овог проблема, укључујући подешавање положаја алата за сечење. Хеликални, циклоидни и панциклоидни зупчаници су такође одрживе опције.
