Телескопски цилиндар за реацх слагач
  • Телескопски цилиндар за реацх слагачТелескопски цилиндар за реацх слагач
  • Телескопски цилиндар за реацх слагачТелескопски цилиндар за реацх слагач

Телескопски цилиндар за реацх слагач

Раидафон производи вишестепене телескопске хидрауличне цилиндре за гране са слагачем, са стандардним пречником отвора од 200 мм до 220 мм, пречником шипке од 150 мм до 180 мм, максималним ходом до 8000 мм и максималним радним притиском од 30 МПа. Дизајн угнежђеног степена производи дугачак телескопски ход из компактне затворене дужине, а највећи степен испоручује највећу силу на почетку подизања — усклађујући снагу цилиндра са кривом оптерећења гране. Испоручује се као ОЕМ опрема или као заменска јединица направљена према оригиналном цртежу, укључујући број фаза, распоред монтаже и позиције портова. Произведено у Раидафоновој сопственој фабрици у Нингбоу, Кина, са комплетима заптивки и резервним компонентама доступним одвојено. Пошаљите модел машине, пречник отвора и шипке, потребан ход, радни притисак и тип монтаже на понуду у року од 24 сата.

Телескопски цилиндар реацх слагача — Отвор 200–220 мм, ход до 8000 мм

Вишестепени телескопски хидраулични цилиндар за грану контејнерских виљушкара. Пет или више степени за извлачење претварају кратку затворену дужину у дуг радни ход, тако да се посипач може прецизно поставити на висини и на досегу без дужег, тежег једностепеног цилиндра. Произведен од стране Раидафона у Нингбоу, Кина, и испоручује се као ОЕМ опрема или као замена за цртеж.

  • 200–220 ммПречник отвора
  • 150–180 ммПречник шипке
  • ≤ 8000 ммМаксимални удар
  • 30 МПаМаксимални радни притисак
  • ТелескопскиВишестепени погон гране

Произвођач телескопских цилиндара слагача — Отвор 200–220 мм, ход до 8000 мм

Овај цилиндар је линеарни погон за стрелу слагача: хидраулички притисак прво улази у највећи степен, а сваки узастопни степен се протеже у низу да би дао дуг, контролисан ход из компактне затворене дужине. Та телескопска радња је оно што омогућава подизање, проширење и задржавање гране док је посипач позициониран изнад контејнера - операција која одлучује колико контејнера терминал помера по смени.

Раидафон производи овај цилиндар у сопственој фабрици у Нингбоу, Кина, како за ОЕМ тако и за накнадно снабдевање. Стандардни пречници отвора су 200 мм до 220 мм са пречником шипке од 150 мм до 180 мм, максималним ходом до 8000 мм и максималним радним притиском од 30 МПа. Ако ваша машина користи другу комбинацију позорнице или распоред монтаже, пошаљите оригинални цртеж или модел машине и ми ћемо га ускладити. Повезани хидраулични цилиндри из исте фабрике укључују и ширителескопски хидраулични цилиндридомет ихидраулични цилиндри покретне дизалицепородица.

Техничке спецификације

  • Назив производаТелескопски цилиндар реацх слагача
  • ФункцијаЛинеарно телескопско померање стреле
  • Пречник отвора200 мм – 220 мм
  • Пречник шипке150 мм – 180 мм
  • Максимални удар≤ 8000 мм (телескопска дужина продужетка)
  • Максимални притисак30 МПа радни притисак
  • АпликацијаДохватни слагач
  • МонтажаЗа машинско цртање — распоред клинова, прирубница или спојница
  • ПрилагођавањеБрој степеница, ход, отвор, шипка, монтажа и положај порта

Лист са спецификацијама за стандардни телескопски цилиндар са слагачем.

Ставка Спецификација
Назив производа Телескопски цилиндар за реацх слагач
Карактеристике Реализује линеарно телескопско кретање крака
Пречник отвора 200 мм – 220 мм
Пречник шипке 150 мм – 180 мм; максимални ход ≤ 8000 мм
Притисак Максимално 30 МПа
Апликације Дохватни слагач

Обратите пажњу на ход и притисак:цифра од 8000 мм је телескопски ход цилиндра, а не висина подизања машине — укупна висина подизања зависи од геометрије стреле вашег специфичног виљушкара. Број од 30 МПа је максимални радни притисак цилиндра; потврдите називни притисак хидрауличног система ваше машине тако да је цилиндар одабран у односу на притисак који ће заиста видети у раду.

Како телескопски цилиндар ради на слагачу

Телескопски цилиндар се разликује од једностепеног цилиндра на један важан начин: уместо једног клипа и једне шипке, користи низ угнежђених степеница који се протежу по реду. Највећи степен има највећу ефективну површину и стога производи највећу силу, тако да се најтежим делом дизања — разбијањем терета и покретањем гране према горе — управља степеном са највећом механичком предности. Како се степени продужавају, ефективна површина се смањује, а сила опада док се ход повећава, што одговара начину на који се момент оптерећења гране мења при подизању.

Тај аранжман такође решава проблем паковања. Једностепеном цилиндру са ходом од 8 метара била би потребна затворена дужина која се приближава његовом ходу, која никада не би стала дуж крака. Угнежђене степенице дају исти ход од дела затворене дужине, због чега виљушкари, покретне дизалице и кипер приколице користе телескопске цилиндре, а не дугачке једностепене.

Два детаља дизајна одлучују о животном веку ове апликације. Први је заптивање: сваки степен носи свој сет заптивки и водилицу, а пристајање од фазе до фазе мора да држи поравнање тако да заптивке не буду бочно оптерећене. Друго је стање површине: изложена шипка и површине степеница су оно на шта заптивке налете, тако да бодовање од песка или савијеног степена води директно до цурења. Исправна филтрација и редовна провера заптивки брисача важни су колико и сам цилиндар када машина ради дуге смене у луци.

Детаљи о производу

Фотографије телескопског цилиндра слагача које производимо — распоред бине, површина шипке и интерфејс за монтажу.

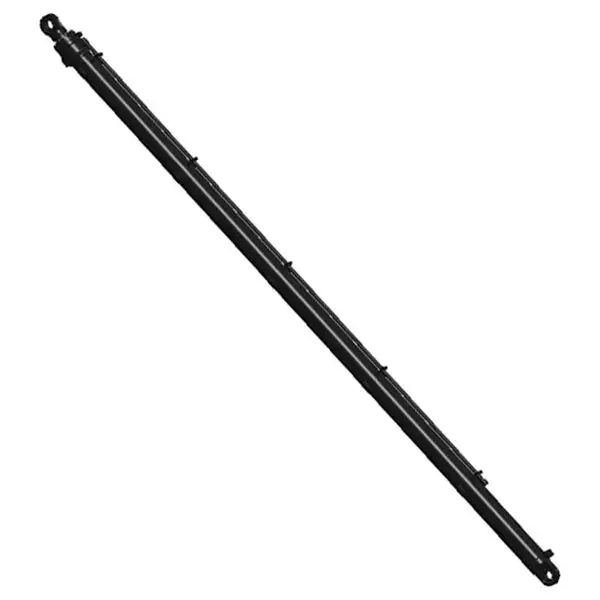

Reach stacker telescopic cylinder showing nested stages and rod surface
Телескопски цилиндар реацх слагача — угнежђене степенице, површина шипке и интерфејс за монтажу.

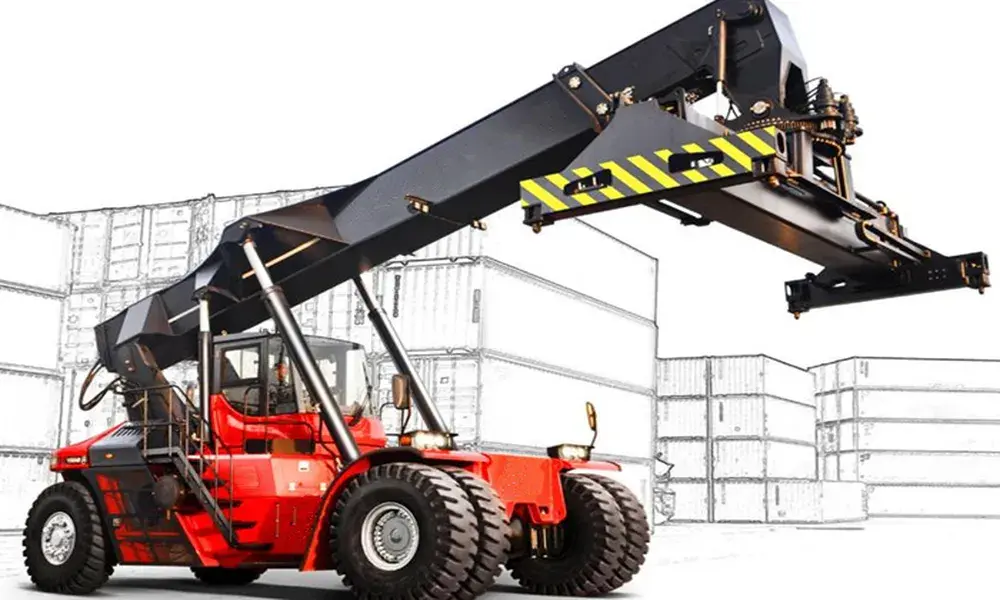

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Вишестепени телескопски хидраулични цилиндар за примену стреле са дохватним слагачем.

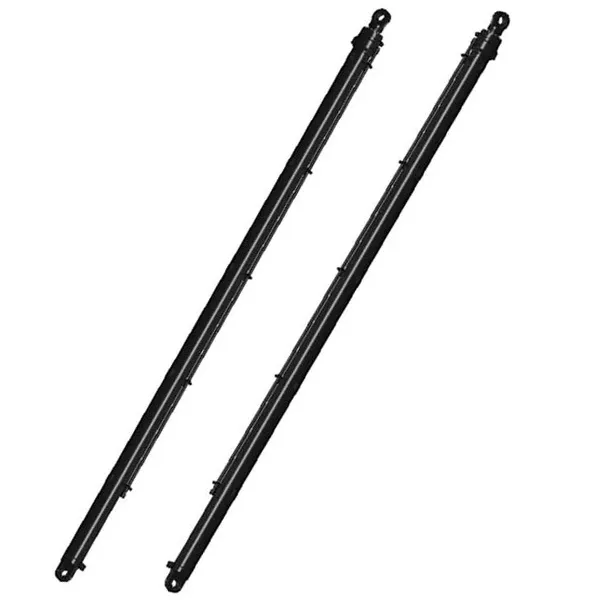

Reach stacker telescopic cylinder before packing and shipment
Састављен цилиндар прегледан и припремљен за отпрему.
Reach stacker telescopic cylinder stage detail and seal arrangement
Детаљ позорнице и распоред заптивача телескопског цилиндра.

Предности производа

  • Дуг досег са кратке затворене дужинеВишестепена конструкција испоручује до 8000 мм хода док увучени цилиндар одржава компактним дуж гране, тако да машина може поставити посипач на висини и на удаљености без ношења дужег, тежег једностепеног цилиндра.
  • Сила тамо где је лифту потребнаНајвећи степен пружа највећу силу на почетку подизања, када је момент оптерећења на грани највећи, а мањи степенови обезбеђују ход. То одговара излазној снази цилиндра са стварном кривом оптерећења машине.
  • Направљен за тешке контејнереЦилиндар је произведен од висококвалитетног специјалног челика и дизајниран је за континуиране радне циклусе лучких операција, са заптивним распоредом специфицираним за дуге смене под оптерећењем, а не за повремену употребу.
  • Фабрика-директно снабдевањеЦилиндар се производи и склапа у Раидафоновој сопственој фабрици, тако да нема трговачке марже између вас и производње, а цртежи, заптивке и резервни делови остају доступни током века трајања машине.
  • Направљено према цртежу ваше машинеПроврт, шипка, ход, број степеница, распоред монтаже и позиције портова могу се произвести према оригиналном цртежу, што је важно за заменске јединице где интерфејс за монтажу мора да одговара постојећој грани.
  • Скраћује циклусе утовара и истовараПрецизно, поновљиво позиционирање посипача омогућава подизање контејнера са кеја или палубе и спуштање у мање покрета, скраћујући време које свако пловило проведе на везу и време чекања за друмска возила на терминалу.

Заморни век, век заптивке и максимална сила зависе од отвора, притиска, радног циклуса и колико се добро контролише контаминација у хидрауличном кругу машине. Дајте нам модел машине, радни притисак и потребан ход, а ми ћемо потврдити конфигурацију цилиндра у односу на оптерећење које ће стварно видети.

Апликације

Примарна примена је стрела контејнерског виљушкара, али исти тип телескопског цилиндра се користи свуда где се дуги ход мора произвести из кратке дужине за уградњу у мобилној машини.

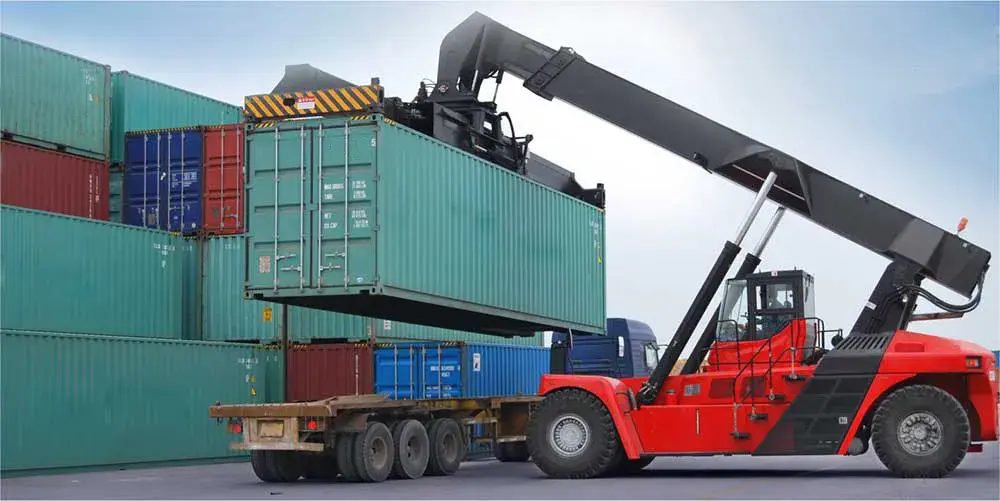

Reach stacker telescopic cylinder installed on a container handling machine boom
Телескопски цилиндар слагача у погону на машини за руковање контејнерима.

Лука и контејнерски терминал

Подизање и проширење гране на виљушкарима који померају контејнере између пристаништа, дворишта и друмских возила у непрекидном раду смена.

Логистичка дворишта и складишта

Машине које рукују густим слагањем где посипач мора бити прецизно постављен на висини и удаљености без премјештања шасије.

Претоварне и теретне станице

Операције са великим обртом где се циклуси утовара и истовара понављају током дана, а поузданост цилиндара директно одређује проток.

Покретне дизалице

Телескопски продужетак стреле, где исти принцип степена производи велики домет од транспортне затворене дужине.

Опрема за кипер и приколице

Вишестепени цилиндри за подизање за кипуће тела и подизање платформе, где је ход дугачак у односу на расположиви простор за монтажу.

Замена и реконструкција

Директна замена истрошеног или оштећеног цилиндра гране на постојећем дохватном слагачу, произведено према оригиналном цртежу или измереном узорку.

Честа питања о купцу

  • Који проврт, ход и притисак ово достиже поклопац телескопског цилиндра слагача?Стандардни пречници отвора су 200 мм до 220 мм, пречници шипке од 150 мм до 180 мм, максимални ход до 8000 мм и максимални радни притисак 30 МПа. Укупна висина подизања зависи од геометрије гране ваше машине, а не само од хода, тако да потврдите оба када наведете.
  • Да ли је овај цилиндар ОЕМ део или замена?Производи га Раидафон у сопственој фабрици и може се испоручити као ОЕМ опрема за произвођаче машина или као замена за машине које су већ у употреби. За замену пошаљите оригинални цртеж, модел машине или измерене димензије неисправног цилиндра.
  • Како да знам да ће монтажа одговарати мојој грани?Монтажа се врши према цртежу — распоред клинова, прирубница или спојница, заједно са позицијама портова. Пошаљите цртеж или фотографију постојећег цилиндра са његовим главним димензијама и ми ћемо потврдити интерфејс пре цитирања.
  • Које информације треба да цитирате?Модел машине, пречник отвора и шипке, потребан ход, радни притисак, број фаза ако се ради о вишестепеном дизајну, тип монтаже и количина. Што више њих добијемо уз упит, брже можемо потврдити дизајн и цену.
  • Шта утиче на радни век телескопског цилиндра?Чистоћа хидрауличког уља, стање заптивки брисача и усклађеност појединачних степеница су главни фактори. Контаминација или нарезана површина степена оштећују заптивке и доводе до цурења, тако да су филтрација и редовна контрола важни колико и сама спецификација цилиндра.
  • Које је време испоруке и могу ли се испоручити резервне заптивке?Време испоруке зависи од тога да ли се цилиндар поклапа са постојећим цртежом или му је потребна нова конфигурација, и потврђено је понудом, обично у року од 24 сата од пријема упита. Комплети заптивки и резервне компоненте се могу испоручити засебно како би се машина могла вратити у рад након квара заптивке.

Повезани производи и даље читање

Затражите понуду за телескопски цилиндар за реацх стацкер

Пошаљите модел машине, пречник отвора и шипке, потребан ход, радни притисак, врсту и количину монтаже — или оригинални цртеж. Потврђујемо конфигурацију у односу на вашу грану и одговарамо са ценом и временом испоруке у року од 24 сата.

Пошаљите упит одмах

* Број од 8000 мм је ход цилиндра, а не висина подизања машине. Молимо вас да потврдите називни радни притисак вашег хидрауличног система и монтажне димензије пре наручивања.
