Најлонски зупчаници

Раидафон производи прилагођене најлонске зупчанике од ПА66, ПОМ, УХМВПЕ, АБС, ПТФЕ, ППС и ПЕЕК у сопственој фабрици у Нингбоу, Кина. Модули се крећу од М1 до М12 и даље, прецизни разреди од ДИН6 до ДИН9, произведени према ИСО, ДИН, АНСИ, ЈИС, БС или вашем сопственом цртежу. ПА66 ојачан влакнима даје отприлике 60% дужи век хабања од стандардног најлона, а зупчаници су самоподмазујући – без тачке подмазивања, тиши рад и делић тежине метала. Прототипови се могу машински обрађивати пре него што се алати предају, а затим се пребацују у калупе за волумен. Време испоруке узорка је 20 радних дана, масовно 25 дана, плаћање Т/Т или Л/Ц, цене узорака од 2 до 100 УСД у зависности од величине и материјала. Типичне употребе укључују аутоматске контролне машине, руковање полупроводницима, медицинску опрему, соларне трагаче, алатне машине и паркинг системе. Пошаљите свој цртеж или узорак за понуду у року од 24 сата.

Најлонски зупчаници — прилагођени обликовани и машински обрађени, М1 до М12

Раидафон производи најлонске зупчанике од ПА, ПОМ, УХМВПЕ, АБС, ПТФЕ, ППС и ПЕЕК за погоне којима је потребан тих рад и без подмазивања. Модули од М1 до М12 (и даље), прецизност према ДИН6–ДИН9, стандарди према ИСО, ДИН, АНСИ, ЈИС и БС, направљени према цртежу или реверзно пројектовани од вашег узорка.

Опсег модула
М1 – М12+
Материјали
ПА / ПОМ / ПЕЕК …
Прецизни разред
ДИН6 – ДИН9
Време испоруке узорка
20 радних дана
Време испоруке на велико
25 дана
Услови плаћања
Т/Т, Л/Ц

Прилагођени најлонски зупчаници — произвођач и добављач у Кини

Раидафон прави зупчанике од најлона по наруџбини у сопственој радионици у Нингбоу, Кина, за ОЕМ произвођаче којима је потребан одређени број зубаца, отвор, главчина или материјал, а не део из каталога. Пошаљите димензионисани цртеж или узорак зупчаника и ми ћемо или исећи или обликовати у складу са тим, у класи полимера који одговара вашем оптерећењу, брзини и окружењу. Пошто се бавимо и обликовањем и машинском обрадом, исти пројекат може почети са машински обрађеним прототипом и прећи на профилисани производни део када је геометрија фиксирана — што уклања ризик алата од ваших првих узорака.

Типични купци су произвођачи машина за аутоматско склапање и управљање, опреме за руковање полупроводницима, медицинских уређаја, алатних машина, паркинг система и транспортне опреме, где самоподмазујући зупчаник уклања тачку подмазивања из распореда одржавања. Ако вам је потребна породица пластичних зупчаника, а не само цилиндрични зупчаник, погледајте цеопластични зупчаникдомет; ако је обавеза изнад полимера, металцилиндрични зупчаниклинија из исте фабрике га покрива.

Спецификације и доступне опције

М1 – М12+Распон модела (М4, М5, М8 и већи на захтев)
ДИН6 – ДИН9Прецизни разреди
+60%Издржљивост са ПА66 ојачаним влакнима у односу на стандардни најлон

Потпуни лист са спецификацијама. Померајте табелу бочно на мобилном уређају да бисте прочитали сваки ред.

Ставка Спецификација
Број модела М1, М1.5, М2, М2.5, М3, М4, М5, М8, М12, итд.
Материјал ПА (најлон), ПОМ, УХМВПЕ, АБС, ПТФЕ, ППС, ПЕЕК. Доступни су ПА66 ојачани влакнима и други типови пуњени стаклом.
Стандард ИСО, ДИН, АНСИ, ЈИС, БС и нестандардни / на цртеж
Прецизни разред ДИН6, ДИН7, ДИН8, ДИН9
Процес производње Ињекциони за волумен; ЦНЦ машински обрађен од полимера за прототипове, мале серије и величине где алат није оправдан
Толеранција Потврђено по карактеристикама и по процесу у фази понуде; Остварљива толеранција зависи од модула, дебљине зида, материјала и да ли је део обликован или машински обрађен
Завршна обрада Калуповани, преврнути, полирани паром или пескарени; обрађени делови се могу завршити до цртежа
Додатне операције Проврт, отвор за кључ, главчина, рупа за вијак, метални уметак, провлачење главчине, монтажа са осовином
Паковање Пластична кеса + картон, или дрвена футрола за веће количине и тешке делове
Услови плаћања Т/Т, Л/Ц
Време производње 20 радних дана за узорке, 25 дана за масовне поруџбине
Узорци Распон цена узорка од 2 до 100 УСД у зависности од величине и материјала; узорак експресне возарине коју плаћа купац
Апликација Машине за аутоматско управљање, индустрија полупроводника, опште индустријске машине, медицинска опрема, опрема за соларну енергију, алатне машине, паркинг системи, опрема за брзи железнички и авио транспорт и сл.

Имајте на уму:каљење, глодање, млевење, елоксирање и поцинковање су процеси металних зупчаника и не примењују се на полимерне зупчанике. Ако цртеж специфицира те третмане, означићемо га и предложити еквивалент полимера — пуњени стаклом, ливени завршни слој или машински обрађен пластични део — пре цитирања.

Одабир правог полимера за вашу опрему

НАЈЧЕШЋЕ

ПА / Најлон 66

Чврста, отпорна на ударце и природно самоподмазујућа. ПА66 ојачан влакнима даје отприлике 60% дужи век хабања од стандардног најлона, што га чини подразумеваним за погоне за монтажну траку и уређаје. Апсорбује влагу, тако да омогућавају благо померање димензија у влажној служби.

ПОМ

Чвршћи и димензионално стабилнији од најлона под влагом, са ниским трењем и одличном обрадивом. Бољи избор где средишњи растојање и зазор морају остати предвидљиви и где је зупчаник машински обрађен, а не обликован.

ПЕЕК / ППС

Високотемпературни инжењерски полимери високе чврстоће за високотемпературне или хемијски агресивне услуге — полупроводнички алати, циклуси стерилизације и погони који виде раствараче или топлу воду. Већа цена материјала, па наведите само тамо где то захтева дужност.

УХМВПЕ / ПТФЕ / АБС

УХМВПЕ и ПТФЕ за веома ниско трење и клизни контакт; АБС где су цена и изглед важнији од носивости. Препоручићемо оцену након прегледа вашег оптерећења, брзине и окружења.

Детаљи о производу

Фотографије наше производње најлонских зупчаника — готови зупчаници, облик зуба и детаљи проврта.

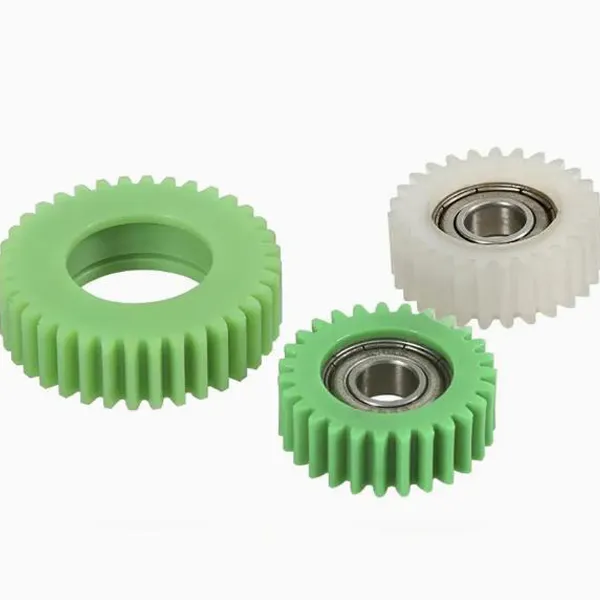

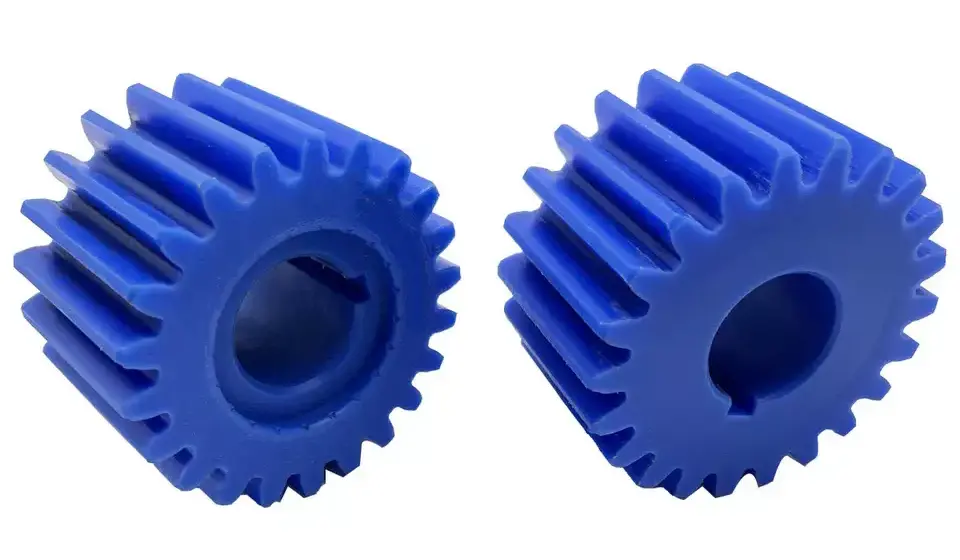

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Најлонски зупчаници - облик зуба, главчина и детаљ отвора.

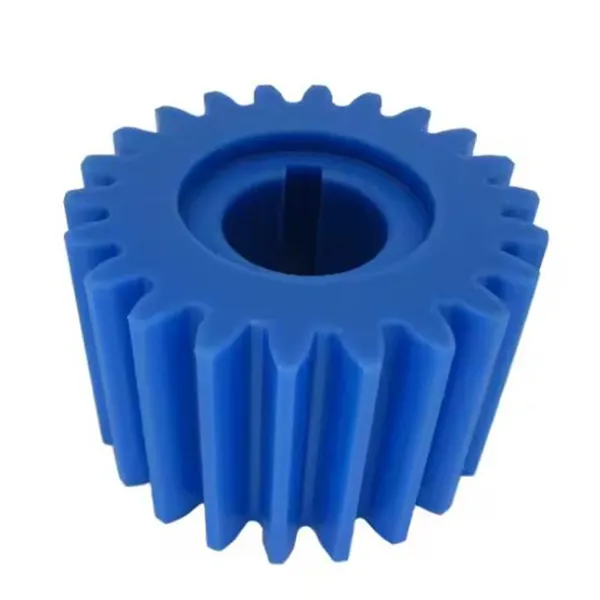

Custom nylon spur gear with precision bore produced to customer drawing
Прилагођени најлонски зупчаник машински обрађен и завршен до цртежа.

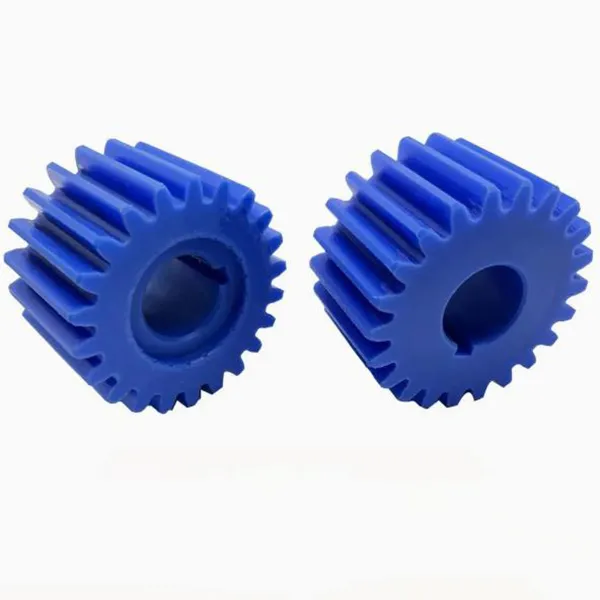

Nylon spur gear set assembled and inspected before packing
Комплети зупчаника прегледани и састављени пре паковања.

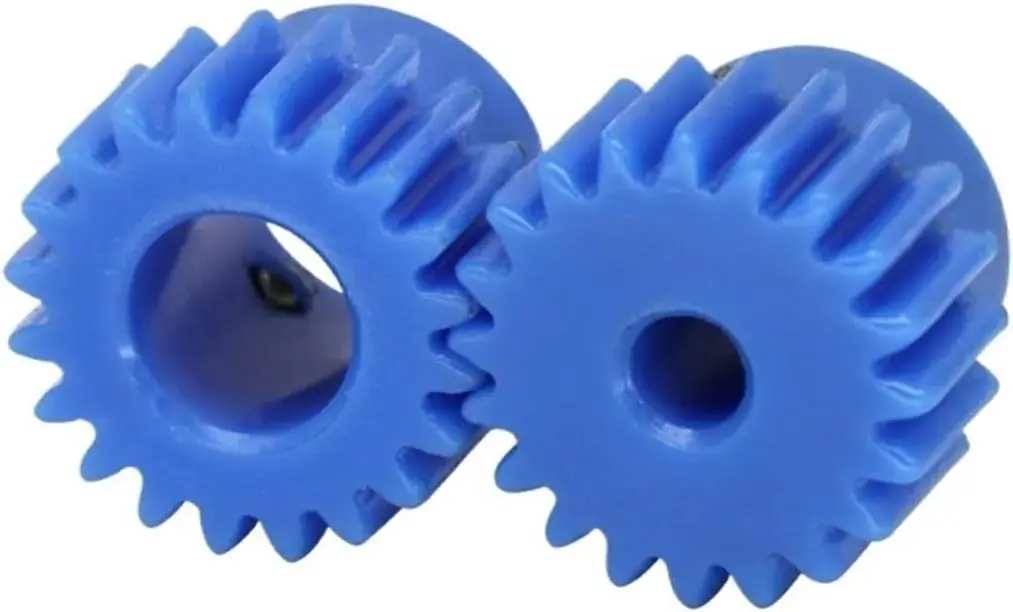

Nylon spur gears in different modules and materials ready for shipment
Различити модули и полимерни разреди произведени за истог купца.
Nylon spur gear dimensional inspection before dispatch
Провера димензија пре отпреме.

Кључне предности

  • Самоподмазивање, без тачке подмазивањаБез филма за подмазивање за одржавање, зупчаник уклања уљну комору, заптивке и сервисни задатак који се понавља из вашег дизајна. Штампачи, диспензери и канцеларијска опрема раде месецима свакодневне употребе без отпора или буке коју ствара пар сувих металних зупчаника.
  • Тих по материјалу и геометријиПолимер пригушује вибрације уместо да звони као челик, а профили ојачани влакнима довољно добро држе облик зуба да би мрежа била тиха по целој серији. Радионице и канцеларијска опрема примећују јасан пад буке након преласка са металних зупчаника.
  • Носите живот изван обичне пластикеПА66 ојачан влакнима даје отприлике 60% дужи век хабања од стандардног најлона, тако да зупчаник који је претходно била потребна замена може да прође кроз продужени рад високе фреквенције на монтажној линији са занемарљивим губитком површине зуба.
  • Отпорност на корозију и хемикалијеНајлон не рђа и толерише влажну, благо киселу и благо алкалну средину, плус многа средства за чишћење. То га чини погодним за просторе за прање и опрему на отвореном где би се метални зупчаник на крају покварио.
  • Део тежине металаМала маса смањује инерцију покретаних делова, што је важно за ручне уређаје, дронове, лагане актуаторе и све механизме где сваки грам утиче на трајање батерије или руковање.
  • Прототип за производњу под једним кровомМашински обрађени прототипови вам омогућавају да потврдите геометрију пре него што се посветите алатима, а затим иста радионица помера део у калуп за волумен. Задржавате једног добављача, једну референцу толеранције и један стандард за инспекцију.
  • Флексибилни материјали и стандардиСедам фамилија полимера и пет стандарда за зупчанике (ИСО, ДИН, АНСИ, ЈИС, БС) значе да се исти цртеж може произвести у оној врсти коју ваша апликација заиста треба, а не у једној класи коју добављач има на лагеру.
  • Директне фабричке цене за количинуОбликовање, машинска обрада, инспекција и паковање су све у компанији, тако да нема трговачке марже између вас и производње, а јединични трошак опада предвидљиво како количина расте.

Најлон против металних зупчаника: када је пластика прави избор

Најлонски зупчаник није слабија замена за челични - то је другачија дизајнерска одлука. Пластика побеђује тамо где је оптерећење умерено, брзина је довољно велика да је бука битна, а подмазивање је скупо или немогуће одржавати. Губи се тамо где је обртни моменат висок, температура се одржава изнад границе полимера, или обавеза укључује континуирани удар који би деформисао зубе.

Изаберите најлонТих рад, без подмазивања, мала тежина, отпорност на корозију, умерено оптерећење
Изаберите металВисок обртни момент, повишена температура, јак удар, чврста толеранција на великом модулу
Изаберите обаПластични зупчаник се спаја са челичним зупчаником — уобичајено тихо упаривање са малим хабањем

У пракси је најиздржљивији распоред често најлонски зупчаник који ради о челичном или месинганом зупчанику: полимер се више троши у односу на метал, мрежа остаје тиха, а метални део носи већи напон. Реците нам материјал зупчаника за спајање и ми ћемо саветовати у вези са зазором и средишњим растојањем, пошто се пластика и метал шире различитим брзинама.

Апликације

  • Аутоматске контролне машинеМонтажни и индексни погони
  • Индустрија полупроводникаМеханизми за руковање и позиционирање
  • Опште индустријске машинеТранспортери и степени редукције светлости
  • Медицинска опремаЧисти погони без подмазивања
  • Опрема за соларну енергијуЗупчаник трагача и актуатора
  • Машине алаткеМеханизми за храњење и подешавање
  • Паркинг системиПогони за баријере и капије
  • Железничка и авијациона опрема за велике брзинеУнутрашњи и помоћни механизми

Цустомер Тестимониалс

ДавидеПоверТецх Мацхинери, Аустралија — делови преноса за монтажну линију

Замена делова преноса на нашој монтажној линији био је процес покушаја и грешке; ранији зупчаници других добављача били су или бучни или су се брзо трошили. Наручили смо пробну поруџбину за ове најлонске зупчанике и разлика је била тренутна — радионица је постала приметно тиша, а после више од два месеца интензивног рада површине зуба готово да се не истроше. Оно што се издвајало изван производа је процес: на наша материјална питања је детаљно одговорено, уз пошиљку је стигао извештај о инспекцији, а када је јака киша запретила испоруци, контактирали су превозника и преуредили га тако да су зупчаници стигли нетакнути.

МицхаелПројекат надоградње опреме

Када сам надоградио своју опрему, упоредио сам доста добављача опреме и изабрао Раидафон. Готови зупчаници су тачно одговарали цртежу, са чистим профилом зубаца и без блица, а када је инсталирана машина је радила стабилно са приметно мање вибрација. Био сам забринут да ли ће најлон издржати, али после више од месец дана интензивне употребе нема никаквих деформација. Чак и на касна питања је брзо одговорено, што ме је убедило да останем са њима.

ЛисаСтудијска опрема, мали механизми

Требали су ми одговарајући зупчаници за малу опрему у мом студију и дуго времена упоређивао опције на мрежи. Био сам мало нервозан јер је цена била нижа од неких брендова, али делови су стигли са глатким површинама, без ивица и правилног облика зуба, а монтажа је прошла без икаквих проблема са уклапањем. Током употребе, бука опреме је значајно опала и радила је непрекидно више од десет дана без истрошености или заглављивања.

Честа питања о купцу

  • Можете ли да направите зупчаник од најлона по мом цртежу или по узорку?Да. Пошаљите димензионисани цртеж или узорак зупчаника са модулом, бројем зуба, отвором, ширином лица и класом материјала. Потврђујемо да ли део одговара калупу или машинској обради, цитирамо оба ако је релевантно и можемо да произведемо машински прототип пре него што се употреби било каква алатка.
  • Који материјал да изаберем - ПА, ПОМ или ПЕЕК?ПА (најлон 66) је избор опште намене, а ПА66 ојачан влакнима даје отприлике 60% дужи век хабања од стандардног најлона. ПОМ одговара апликацијама где су стабилност димензија и контрола зазора важнији од толеранције удара. ПЕЕК или ППС су за повишене температуре или хемијски агресивне услуге. Реците нам оптерећење, брзину и окружење и ми ћемо препоручити један.
  • Коју толеранцију можете држати на пластичној зупчаници?Зависи од карактеристике, модула, дебљине зида, материјала и да ли је део обликован или машински обрађен — машински делови имају веће толеранције од обликованих. Наведите средишњу растојање и одговорите на своје потребе за монтажом и ми ћемо потврдити шта је могуће пре цитирања.
  • Да ли је зупчаници потребно подмазивање?Не у нормалној дужности; најлон и ПОМ су самоподмазујући. За континуирани рад великом брзином или великим оптерећењем, мала количина компатибилне масти може продужити животни век, а ми ћемо то рећи у фази понуде ако ваша дужност има користи од тога.
  • Који су ваш узорак, време испоруке и услови плаћања?Цена узорака је од 2 УСД до 100 УСД у зависности од величине и материјала, уз експресну доставу коју плаћа купац. Време испоруке узорка је 20 радних дана, а масовна производња је 25 дана. Услови плаћања су Т/Т или Л/Ц, а паковање је пластична кеса плус картон, или дрвена кутија за веће количине.
  • Можете ли да набавите одговарајући зупчаник као и најлонски зупчаник?Да. Снабдевање обе половине мреже из једне радионице значи да се зазор, размак у средини и облик зубаца усклађују у фази пројектовања, а не прилагођавају на лицу места. Пошаљите цртеж пара, или оптерећење и однос који су вам потребни, а ми ћемо цитирати оба дела.

Повезани производи и даље читање

Затражите понуду најлонског зупчаника

Пошаљите модул, број зуба, отвор, ширину лица, разред материјала и количину — или део цртежа или узорка. Потврђујемо ливену или машинску производњу, могућност толеранције и цену и одговарамо у року од 24 сата.

Пошаљите упит одмах

* Подаци о веку хабања, толеранцији и времену испоруке односе се на стандардне услове производње и потврђене цртеже. Квалитет материјала, дозвољеност за промену димензија у вези са влагом и материјал спојног зупчаника треба да се договоре пре наручивања.
