Шта утиче на капацитет оптерећења конусног зупчаника?

Конусни зупчаници играју кључну улогу у преношењу кретања и обртног момента између осовина које се укрштају, посебно у тешким индустријским системима као што су аутомобилски погони, рударска опрема, бродски погон, роботика и аутоматизоване машине. Када инжењери процењују перформансе, увек се поставља једно кључно питање: Шта утиче на капацитет оптерећења конусног зупчаника? Одговор лежи у комбинацији науке о материјалима, геометрије зупчаника, термичке обраде, површинске обраде, подмазивања и стандарда прецизне производње. Носивост никада није одређена једним параметром. То је резултат свеобухватног инжењерског баланса.

У Раидафон Тецхнологи Гроуп Цо., Лимитед, дизајнирамо и производимо Прецисион Геар системе за захтевне примене где стабилност обртног момента, отпорност на замор и дуг радни век нису предмет преговора. Наш инжењерски тим разуме да капацитет оптерећења директно одређује поузданост, радну сигурност и укупне трошкове животног циклуса. Кроз контролисане производне процесе у нашој фабрици, напредне системе инспекције и оптимизован дизајн геометрије зуба, ми обезбеђујемо да сваки Прецисион Геар испуњава међународне стандарде за снагу и издржљивост. Овај чланак пружа дубоко техничко објашњење фактора који утичуконусни зупчаникносивост и како професионална производња обезбеђује доследне перформансе.

Садржај

• Какву улогу имају избор материјала и термичка обрада у капацитету оптерећења?
• Како геометрија зупчаника утиче на расподелу оптерећења конусног зупчаника?
• Зашто прецизност производње одређује перформансе оптерећења у стварном свету?
• Резиме
• ФАК

Какву улогу имају избор материјала и термичка обрада у капацитету оптерећења?

Избор материјала је основа носивости конусног зупчаника. Механичка чврстоћа, профил тврдоће, отпорност на замор и ударна жилавост зупчаника одређују се првенствено његовим основним материјалом и накнадном топлотном обрадом. Без одговарајућег инжењеринга материјала, чак и најпрецизнија геометрија зупчаника не може да издржи велики обртни момент или циклично напрезање.

1. Уобичајени материјали за конусне зупчанике високог оптерећења

У нашој фабрици обично производимоПрецисион Геарпроизводи који користе следеће легиране челике:

• 20ЦрМнТи за карбуризоване зупчанике који захтевају високу површинску тврдоћу
• 42ЦрМо за пренос средњег до високог обртног момента
• 18ЦрНиМо7-6 за тешке индустријске и рударске апликације
• Варијанте од нерђајуће легуре за корозивна окружења

Сваки материјал пружа различиту равнотежу између жилавости језгра и површинске тврдоће. на пример:

2. Процеси топлотне обраде који побољшавају капацитет оптерећења

Топлотна обрада директно утиче на чврстоћу замора при савијању и чврстоћу контакта са површином. Главни процеси који се користе у нашој фабрици укључују:

• Карбуризација за повећање површинског садржаја угљеника
• Гашење ради побољшања тврдоће
• Каљење ради смањења крхкости
• Нитрирање за отпорност на хабање
• Индукцијско очвршћавање за локализовано јачање

Карбуризовани зупчаници развијају тврди спољни слој отпоран на питинг, док истовремено одржавају чврсто језгро способно да апсорбује ударна оптерећења. Овај дизајн са двоструком структуром значајно повећава носивост. Раидафон Тецхнологи Гроуп Цо.,Лимитед пажљиво контролише дубину карбуризације, обично између 0,8 мм и 1,5 мм у зависности од величине модула.

3. Стандарди за чврстоћу на замор и оптерећење

Носивост конусног зупчаника се израчунава према ИСО и АГМА стандардима. Разматрају се два главна начина квара:

• Отказивање замора савијања у корену зуба
• Отказивање контактног замора на боку зуба

Неправилан избор материјала смањује обе вредности отпора. Наша Прецисион Геар решења се подвргавају металографској инспекцији и тестирању тврдоће како би се проверила конзистентност структуре пре испоруке. На крају крајева, материјал и топлотна обрада дефинишу теоретски максимални обртни момент који мењач може да носи. Без правилне металургије, побољшања геометрије и подмазивања не могу компензовати слабе структурне основе.

Како геометрија зупчаника утиче на расподелу оптерећења конусног зупчаника?

Док материјал пружа снагу, геометрија одређује како се та снага користи. Лоша расподела оптерећења по површини зуба драматично смањује стварни капацитет оптерећења. Чак и челик високе чврстоће прерано поквари ако је концентрација напрезања превелика.

1. Кључни геометријски параметри

Следећи параметри утичу на носивост конусног зупчаника:

• Модул
• Број зуба
• Угао притиска
• Спирални угао
• Ширина лица
• Модификација профила зуба

Већи модул повећава дебљину зуба, побољшавајући снагу савијања. Већа ширина лица распоређује оптерећење на већу контактну површину. Међутим, ова прилагођавања морају бити усклађена са ограничењима дизајна система.

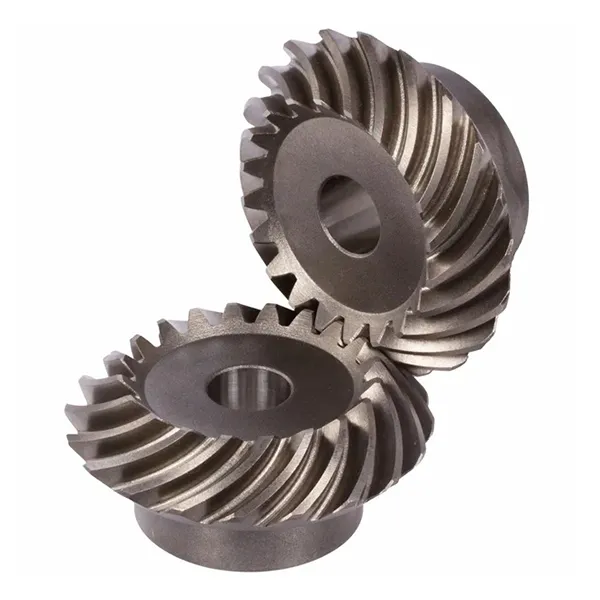

2. Зупчаници са спиралним конусним углом против правих конусних зупчаника

Спирални конусни зупчаници генерално нуде већу носивост у поређењу са равним конусним зупчаницима због постепеног захватања зубаца. Ово смањује ударно оптерећење и буку.Раидафон Тецхнологи Гроуп Цо., Лимитедспецијализована је за производњу спиралних прецизних зупчаника за системе високог обртног момента.

3. Учитајте оптимизацију контактног узорка

Правилни контакти са зубима спречавају локализовано преоптерећење. Наша фабрика користи софтвер за анализу контакта зупчаника да симулира:

• Грешка у преносу
• Расподела оптерећења под обртним моментом
• Утицај топлотне експанзије
• Ефекти отклона осовине

Модификације микро-геометрије као што су крунисање и корекција електроде помажу у балансирању контактног стреса. Ово директно побољшава радни капацитет оптерећења спречавањем прераног удубљења.

4. Технички параметри нашег прецизног конусног зупчаника

Оптимизацијом геометрије, обезбеђујемо да сваки Прецисион Геар ради у границама безбедног напрезања чак и под вршним обртним моментом.

Зашто прецизност производње одређује перформансе оптерећења у стварном свету?

Теоретски капацитет носивости конусног зупчаника може се постићи само ако је прецизност производње строго контролисана. Одступања у профилу зубаца, грешка у нагибу, извлачење или завршна обрада значајно смањују стварну носивост.

1. Прецизност обраде

Висок капацитет оптерећења захтева строгу контролу толеранције. Наша фабрика користи:

• ЦНЦ машине за сечење спиралних конусних зупчаника
• Петоосни обрадни центри
• Машине за брушење зупчаника
• ЦММ системи за инспекцију

Раидафон одржава строгу контролу толеранције димензија како би осигурао конзистентну геометрију зуба у серијама.

2. Завршна обрада и брушење

Приземни зупчаници показују мање трење и бољу дистрибуцију контакта. Прецизно брушење побољшава:

• Стабилност контактног односа
• Смањење буке
• Формирање филма за подмазивање
• Живот од умора

Због тога су наша Прецисион Геар решења за апликације великих брзина потпуно млевена, а не само глодана.

3. Инспекција и испитивање квалитета

Провера перформанси учитавања укључује:

• Испитивање узорка контакта са зубима
• Мерење тврдоће
• Инспекција магнетних честица
• Динамичко балансирање

Раидафон Тецхнологи Гроуп Цо., Лимитед примењује вишестепену инспекцију пре испоруке. Ово осигурава да се прорачуни носивости претварају у стварну оперативну издржљивост. Прецизност производње премошћује јаз између дизајна и перформанси на терену. Чак ни врхунски материјали не могу надокнадити лош квалитет обраде.

Резиме

Шта утиче на капацитет оптерећења конусног зупчаника? Одговор лежи у комбинацији чврстоће материјала, оптимизоване геометрије, контролисане топлотне обраде, завршне обраде површине и строге прецизности производње. Сваки фактор доприноси отпорности на замор савијања и трајности контакта са површином. У Раидафон Тецхнологи Гроуп Цо., Лимитед, ми интегришемо металуршку експертизу, напредну технологију обраде и ригорозне стандарде инспекције за производњу система Прецисион Геар високих перформанси прилагођених индустријским захтевима.

Ако процењујете добављаче зупчаника за апликације високог обртног момента, наш инжењерски тим је спреман да подржи ваш пројекат техничким консултацијама и прилагођеном производњом.Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитедданас да бисте разговарали о вашим захтевима и добили детаљну понуду.

ФАК

П1: Шта највише утиче на капацитет оптерећења конусног зупчаника у индустријским апликацијама?
Чврстоћа материјала и квалитет термичке обраде обично имају највећи утицај јер одређују замор савијања и отпорност на додир површине. Међутим, геометрија и прецизност обраде морају одговарати својствима материјала да би се постигле пуне перформансе оптерећења.

П2: Како термичка обрада побољшава носивост конусног зупчаника?
Топлотна обрада повећава тврдоћу површине уз одржавање чврстог језгра. Ова двострука структура спречава ломљење корена зуба и удубљење површине под поновљеним циклусима обртног момента.

П3: Да ли оцена прецизности зупчаника утиче на капацитет оптерећења?
Да. Већа прецизност смањује концентрацију напрезања и неравномерну расподелу оптерећења. Ово омогућава зупчанику да безбедно ради ближе свом теоретском ограничењу оптерећења без превременог хабања.

П4: Зашто је спирални конусни зупчаник пожељнији за системе високог оптерећења?
Спирални конусни зупчаници се постепено укључују и равномерније распоређују силу по површини зуба. Ово смањује ударно напрезање и повећава ефективну носивост у поређењу са правим конусним зупчаницима.

П5: Могу ли услови подмазивања утицати на капацитет оптерећења конусног зупчаника?
Правилно подмазивање спречава контакт метала са металом и смањује замор површине. Неадекватно подмазивање повећава трење и топлоту, смањује ефективну носивост и скраћује радни век.
