Хидраулични цилиндар стреле за мини багер

Раидафон производи хидрауличне цилиндре за мини багере у сопственој фабрици у Нингбоу, Кина. Стандардни пречници отвора крећу се од 50 мм до 125 мм са пречником шипке од 25 мм до 75 мм, ходом до 1000 мм, максималним потиском од 361 кН при 29,4 МПа и опсегом радне температуре од -20 °Ц до +70 °Ц. Цев је искована од легираног челика високе чврстоће, а цев је прецизно брушена, смањујући унутрашње трење и дајући прецизну контролу стреле при малим брзинама. Уграђена двострука заптивна структура са увозном гумом отпорном на хабање и спољним брисачем штити заптивну усну од прашине и влаге, продужавајући радни век за више од 40%. Спољна страна шипке и цеви су антикорозивно третирани за кишу, блато и прање. Проврт, шипка, ход, центри за монтажу и позиције портова се производе према цртежу за ОЕМ уградњу или замену на машинама класе 1–8 тона. Пошаљите свој модел багера или оригинални цртеж за понуду у року од 24 сата.

Хидраулични цилиндар стреле за мини багер — отвор 50–125 мм, ход до 1000 мм

Цилиндар стреле је рам који подиже и спушта грану мини багера и то је цилиндар који преузима највеће оптерећење у целој машини. Раидафон кује цев од легираног челика високе чврстоће, бруси отвор да би се смањило унутрашње трење и заптива га са двоструким заптивачем за услове прашњаве локације. Испоручује се као ОЕМ опрема или као замјенски цилиндар направљен према вашем оригиналном цртежу.

  • 50–125 ммПречник отвора
  • 25–75 ммПречник шипке
  • ≤ 1000 ммМождани удар
  • 361 кНМаксимални потисак
  • −20 до +70 °ЦРадна температура
01 / ПРЕГЛЕД

Хидраулични цилиндар стреле за мини багер — ОЕМ и резервни материјал

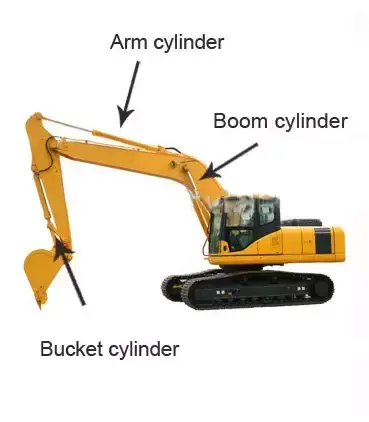

Цилиндар гране се налази између рама машине и гране, и то је компонента која подиже целу горњу конструкцију багера. На мини багеру, рам са граном ради краћим ходом од машине пуне величине, али са високим радним циклусом, често хиљадама циклуса дневно на општинским, пејзажним и пољопривредним радовима. Та комбинација — кратак ход, велики број циклуса, прашњаво окружење — је оно на шта спецификација треба да одговори, а не сама сирова сила.

Раидафон производи овај цилиндар у сопственој фабрици у Нингбоу, Кина, како за произвођаче машина, тако и за накнадно тржиште. Стандардни пречници проврта крећу се од 50 мм до 125 мм са пречником шипке од 25 мм до 75 мм, ходом до 1000 мм и максималним потиском од 361 кН, са опсегом радне температуре од -20 °Ц до +70 °Ц. Сродни цилиндри из исте фабрике укључују ширихидраулични цилиндар багерадомет, тхехидраулични цилиндар кашике за мали багеркоји ради са њим на истој машини ихидраулични цилиндаркаталог који покрива остале покретне машине.

02 / СПЕЦИФИКАЦИЈЕ

Техничке спецификације

  • Назив производаХидраулични цилиндар стреле за мини багер
  • Пречник отвора50 мм – 125 мм
  • Пречник шипке25 мм – 75 мм
  • Мождани удар≤ 1000 мм
  • Максимални потисак361 кН
  • Максимални притисак29,4 МПа
  • Радна температура-20 °Ц до +70 °Ц
  • Материјал буретаКовање од легираног челика високе чврстоће, прецизно брушени проврт
  • ЗаптивањеДвострука заптивна структура са увозном гумом отпорном на хабање
  • Површинска обрадаСпољна страна шипке и цеви третирана антикорозијом
  • МонтажаЗа машинско цртање — распоред клинова, спојница или прирубница
  • ПрилагођавањеОтвор, шипка, ход, центри за монтажу, положај порта, боја боје

Стандардни лист спецификација за цилиндар гране мини багера.

Параметар Валуе
Пречник отвора 50 мм – 125 мм
Пречник шипке 25 мм – 75 мм
Мождани удар ≤ 1000 мм
Максимални потисак 361 кН
Притисак 29,4 МПа
Радна температура -20 °Ц до +70 °Ц

Како су потисак и проврт повезани:максимални потисак од 361 кН примењује се на највећи отвор у опсегу на 29,4 МПа. Мањи проврт производи пропорционално мању силу при истом притиску — отвор од 50 мм на 29,4 МПа даје отприлике 57,7 кН, отвор од 63 мм око 91,6 кН, а отвор од 80 мм око 147,8 кН. Увек наведите отвор заједно са притиском система, јер је потисак који је потребан вашој машини оно што одлучује о проврту, а не обрнуто.

03 / ДЕТАЉНИ О ПРОИЗВОДУ

Детаљи о производу

Фотографије и референтни прикази цилиндра гране које производимо за мини багере.

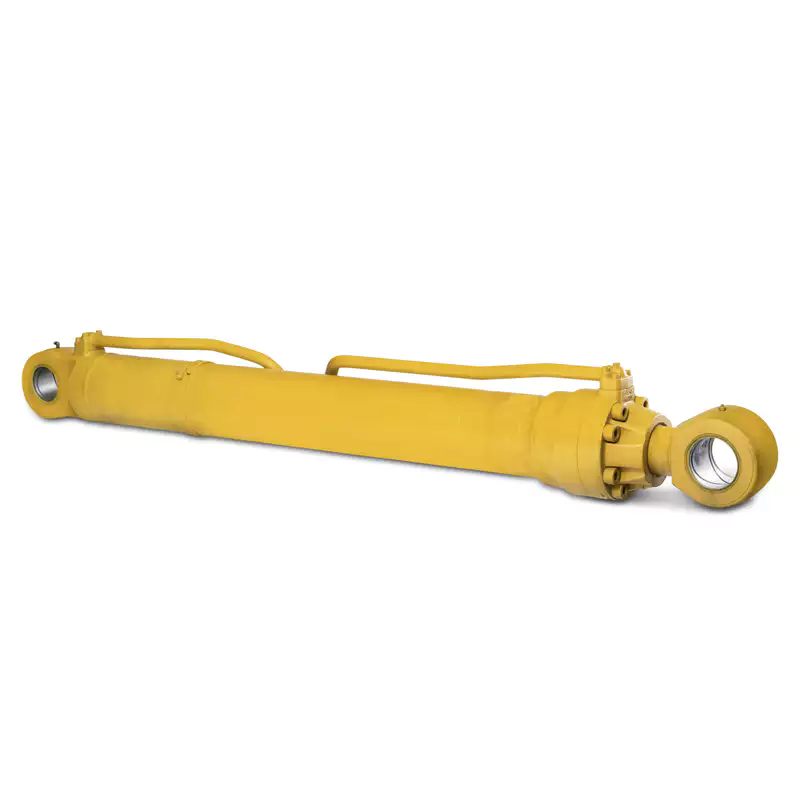

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Хидраулични цилиндар стреле за мини багер — цев, шипка и крајеви за причвршћивање.

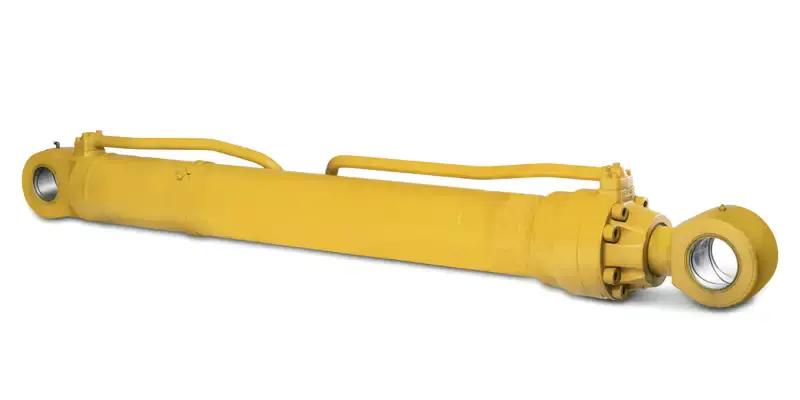

Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Цев од кованог легираног челика са прецизним брушеним отвором.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Референца за димензије и монтажу — потврдите на својој машини пре наручивања.

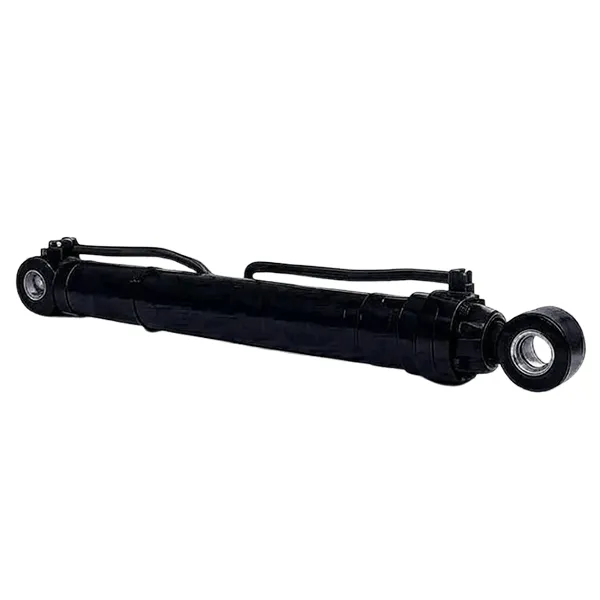

Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Површина шипке и двоструко заптивање.
04 / ГРАЂЕВИНАРСТВО

Карактеристике производа и конструкција

Кована цев и брушени отвор

Цев је искована од легираног материјала високе чврстоће, а не машински обрађена од цеви, што даје уједначенију структуру зрна и бољу отпорност на замор на навојним и завареним крајевима. Проврт се затим прецизно бруши тако да заптивка клипа належе на конзистентну завршну обраду површине; та завршна обрада је оно што одржава коефицијент унутрашњег трења ниским — око 30% нижим од небрушеног отвора у нашем упоредном тестирању — и због тога се грана и даље може прецизно подесити када машина ради у уском простору где су центиметри важни.

Двоструко заптивање за прашњава места

Сваки цилиндар користи уграђену двоструку заптивну структуру са увозном гумом отпорном на хабање. Унутрашња заптивка држи хидраулички притисак, док спољни брисач држи прашину и влагу даље од заптивне усне, што је распоред који је битан у раду на лицу места: једна заптивка којој је дозвољено да ради контаминирано је оно што производи спори плач који на крају постаје цурење. У раду ова конструкција продужава животни век цилиндра за више од 40% у поређењу са распоредом са једним заптивком и смањује колико често машина мора да изађе из рада ради одржавања.

Направљено према геометрији ваше машине

Проврт, шипка, ход, центри за монтажу и положаји прикључака се производе на цртеж. За цилиндар за замену ово је критичан део — центри за монтажу и пречници клинова морају тачно да одговарају грани и оквиру машине, тако да пошаљите оригинални цртеж, модел машине или измерене димензије неисправног цилиндра и ми ћемо ускладити интерфејс пре него што цитирамо. Доступне су различите конфигурације хода и притиска у читавом асортиману како би одговарале општинским, пејзажним и пољопривредним обавезама.

05 / КОМПАТИБИЛНОСТ

Компатибилност машина

Овај цилиндар гране се испоручује за мини багере у класи од отприлике 1 до 8 тона, где су пречници отвора у опсегу 50–125 мм стандардни. Поставља се и као оригинална опрема и као замена на машинама следећих брендова, између осталог:

  • Кубота
  • Ианмар
  • Такеуцхи
  • Бобцат
  • Цатерпиллар
  • Коматсу
  • Хитацхи
  • Волво
  • ЈЦБ
  • Доосан
  • Сани
  • КСЦМГ

Имајте на уму:називи брендова су наведени само да би указали на класе машина на које се овај цилиндар обично уграђује. Раидафон је независни произвођач и није повезан, овлашћен од стране или добављач оригиналне опреме за ове брендове. Увек потврдите монтажни цртеж вашег специфичног модела пре наручивања.

Нисте сигурни који проврт и ход требају вашој машини? Пошаљите модел багера, постојећи отвор цилиндра и пречник шипке, његову дужину иглица до клина и системски притисак, а ми ћемо потврдити конфигурацију.

06 / ПРИЈАВЕ

Апликације

Мини багери се купују зато што се уклапају тамо где машине пуне величине не могу, а управо је ту контрола цилиндра стреле најважнија.

Одржавање општинских путева

Полагање цевовода и поправка поклопца шахтова у уским улицама, где се грана мора поставити у положај, а не замахнути. Прецизна контрола при малој брзини смањује ризик од удара у укопане површине или готове површине.

Мелиорација и садња воћњака

Рашчишћавање старих пањева и припрема нових парцела, уз подизање и спуштање грана око стабала. Контролисаним кретањем избегава се оштећење воћака које морају да остану на месту.

Грађевински и рушилачки радови

Рушење ниских зидова и подизање лаких грађевинских материјала, где стабилна излазна снага под променљивим оптерећењем чини рад предвидивим за руковаоца и безбедним за све који раде у близини.

Заштита вода на пољопривредном земљишту

Сечење дренажних јаркова на контролисану дубину и ширину, што се може поновити само ако цилиндар крака држи позицију под оптерећењем уместо да помера док кашика наилази на отпор.

Уређење и изградња баште

Нивелисање, копање ровова и померање земљишта на скученим стамбеним парцелама, где компактна машина са прецизном контролом гране оставља чистију завршну обраду и мање ручног сређивања.

Замена и поправка

Директна замена зарезеног, савијеног или цурења цилиндра гране на постојећој машини, произведен у односу на оригинални цртеж или измерени узорак, тако да се клинови и прикључци поравнају.

07 / ЗАШТО РАИДАФОН

Предности производа

  • Фабрика-директно снабдевањеЦилиндар је кован, машински обрађен, монтиран и тестиран у Раидафоновој сопственој фабрици, тако да нема трговачке марже између вас и производње, а цртежи и резервне заптивке остају доступни током века трајања машине.
  • Смањење унутрашњег трењаПрецизни отвор за тло и усклађени зазор клипа смањују унутрашње трење, што се показује као глаткија контрола при малим брзинама и мање топлоте која се генерише у хидрауличном уљу током дугих смена.
  • Заптивање направљено за услове локацијеДвоструко заптивање са спољним брисачем је предвиђено за прашину и влагу, а не за чисту радионицу, што је оно што продужава радни век за више од 40% и смањује непланиране застоје.
  • Распон удараца и притисакаКонфигурација отвора, шипке, хода и притиска се може ускладити са машином уместо да се форсира најближа величина каталога, што је важно када се мења цилиндар на моделу који је укинут.
  • Антикорозивна површинска обрадаСпољашња страна шипке и цеви су третирани против корозије, тако да цилиндар преживљава кишу, блато и прање без површинских удубљења које уништавају заптивке.
  • Замена на основу цртежаПошаљите оригинални цртеж, модел машине или измерене димензије и замена се производи на том интерфејсу, тако да игле, портови и центри за монтажу одговарају без модификација на лицу места.

Потисак, век заптивке и сервисни интервал зависе од изабраног отвора, притиска система, радног циклуса и колико је добро хидраулично уље машине филтрирано. Дајте нам модел багера и радни притисак, а ми ћемо потврдити проврт и ход у односу на оптерећење које ће цилиндар заиста носити.

08 / ФАК ЗА КУПЦА

Честа питања о купцу

  • Који отвор, ход и притисак покрива овај цилиндар гране мини багера?Пречник отвора од 50 мм до 125 мм, пречник шипке од 25 мм до 75 мм, ход до 1000 мм и максимални притисак од 29,4 МПа. Максимални потисак је 361 кН на највећем отвору; мањи отвори производе пропорционално мању силу при истом притиску, тако да проврт треба да буде изабран на основу потиска који је потребан вашој машини.
  • Можете ли да направите замену за мој специфични модел багера?Да. Пошаљите модел машине, оригинални цртеж или измерени отвор, пречник шипке, ход, дужину иглице до игле и детаље о монтажи неисправног цилиндра. Потврђујемо интерфејс и производимо цилиндар који одговара, чиме се избегавају проблеми при постављању који долазе од коришћења генеричке величине.
  • Која је разлика између максималног потиска и притиска?Притисак је хидраулички притисак за који је цилиндар предвиђен, у овом случају 29,4 МПа. Потисак је сила коју притисак производи на подручју клипа, због чега се мења са пречником отвора — 361 кН на отвору од 125 мм, али само око 57,7 кН на отвору од 50 мм при истом притиску.
  • У ком температурном опсегу може да ради цилиндар?Стандардни радни опсег је -20 °Ц до +70 °Ц. За машине које раде ван тог опсега, или са хидрауличним уљем које ради топлије, реците нам континуалну температуру уља и ми ћемо потврдити материјал заптивке и спецификацију који му одговарају.
  • Како је цилиндар заштићен од прашине и воде?Користи двоструку заптивну структуру са увозном гумом отпорном на хабање и спољним брисачем, тако да је заптивна ивица заштићена од прашине и влаге. Тај аранжман је одређен за услове локације, а не за чисто окружење и оно је оно што продужава век трајања за више од 40%.
  • Које информације треба да наведете и да ли се могу доставити резервне заптивке?Модел машине, пречник отвора и шипке, ход, радни притисак, тип монтаже и количина — што више тога пошаљете, брже ћемо потврдити дизајн. Комплети заптивки и заменске компоненте доступни су одвојено, тако да се машина може вратити у рад након квара заптивке без замене целог цилиндра. Понуда је обично у року од 24 сата.
09 / ВЕЗАНО

Повезани производи и даље читање

Затражите понуду за цилиндар гране мини багера

Пошаљите модел багера, пречник отвора и шипке, ход, радни притисак, врсту и количину монтаже — или оригинални цртеж. Потврђујемо конфигурацију у односу на вашу машину и одговарамо са ценом и временом испоруке у року од 24 сата.

Пошаљите упит одмах

* Максимални потисак од 361 кН примењује се на највећи отвор у опсегу од 29,4 МПа. Молимо вас да потврдите отвор, ход и монтажне димензије ваше машине пре наручивања. Називи брендова се користе само за означавање класа машина и не имплицирају припадност.
