Клизно квачило зглобно вратило за диск косилицу 1340
  • Клизно квачило зглобно вратило за диск косилицу 1340Клизно квачило зглобно вратило за диск косилицу 1340
  • Клизно квачило зглобно вратило за диск косилицу 1340Клизно квачило зглобно вратило за диск косилицу 1340

Клизно квачило зглобно вратило за диск косилицу 1340

Замена карданског вратила са клизним квачилом на велико за диск косилицу 1340 / Хесстон 1340 и 1345. Двоструки ЦВ склоп 55Н замењује ЦВ зглоб од 80 степени на страни трактора и ЦВ зглоб од 50 степени на страни дискбине. Прикључак трактора је типично 1.375-21; прикључак прикључка је округла обујмица од 1,50"; конструкција користи крајеве од 1-3/8" са 6 шиљака. Трно квачило са две плоче је подешено на 2.800 Н·м обртног момента и поново се укључује након преоптерећења. Бројеви делова 14656849, 82-14656849 и 83-14656849 су наведени за комплетну монтажу, половину прикључка и половину трактора. Компатибилност укључује Хесстон 1340/1345, изаберите ЦасеИХ 8312, Массеи Фергусон ПТД 12 и Нев Идеа 5512. МОК, прилагођавање и време испоруке се наводе по поруџбини након што се потврде број дела и величина везе.

Велепродаја ОЕМ замена · Погонска линија диск косилице

Велепродаја карданског вратила са клизним квачилом за диск косилицу 1340 — спецификације, МОК, прилагођавање и време испоруке за Хесстон 1340/1345 и компатибилне диск косилице

Ово је замена карданског вратила клизног квачила за диск косилицу 1340 и групу Хесстон 1340/1345. Страница је направљена око три провере које одлучују да ли вратило одговара: угао ЦВ зглоба са сваке стране, трактор и прикључне величине прикључка и обртни момент клизања који штити мењач дискбине. Бројеви делова за комплет склоп, половина прикључка и половина трактора су наведене испод, тако да можете да ускладите постојећу јединицу раније тражећи понуду.

Велепродајна понудаПо наруџбини
МОКЦитирано по наруџбини
ПрилагођавањеНа основу цртежа
Време испорукеЦитирано по наруџбини

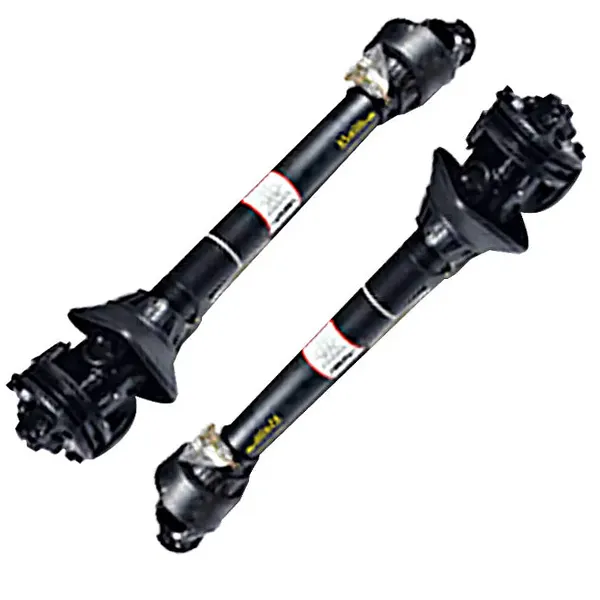

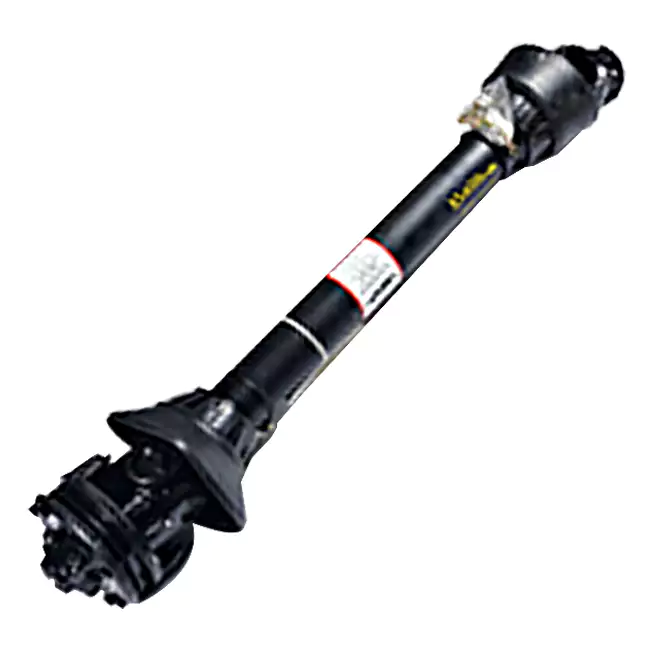

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Комплетан 55Н двоструки ЦВ склоп са клизним квачилом — ЦВ на страни трактора 80 степени, на страни диска 50 степени ЦВ.

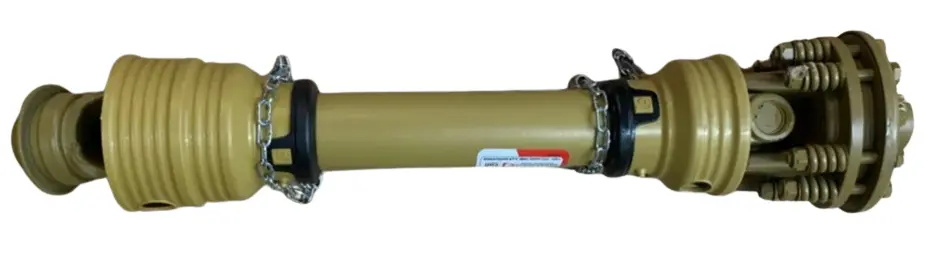

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Детаљ квачила и јарма — фрикционо квачило са двоструком плочом и крај од 1-3/8 инча са 6 клинова.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Референтни угао ЦВ зглоба — страна трактора од 80 степени и страна диска од 50 степени.

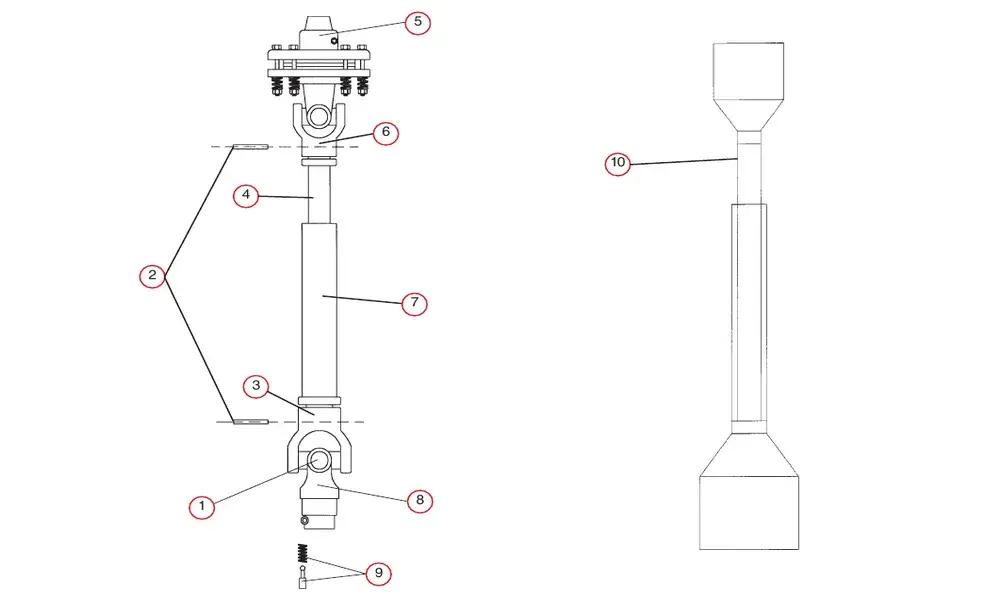

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Поглед на експлодиране делове — унакрсни комплет, јармове цеви, склоп клизног квачила и сигурносни штит.
  • Хесстон1340 / 1345
  • ЦасеИХизаберите 8312
  • Массеи ФергусонПТД 12
  • Нова идеја 5512
  • 55Ндупли ЦВ
  • 2.800 Н·мобртни момент клизања

Погон и квачило

Референца оригиналне опреме
55Н
ЦВ угао на страни трактора
80 степени
ЦВ угао на страни дискине
50 степени
Улазна осовина
Обично округли од 1,50 инча
Крајеви трактора / прикључка
1-3/8" 6-сплине
Прикључак трактора у 14656849
1.375-21
Спровести везу
1,5" РД стезаљка
Тип клизног квачила
Трење двоструке плоче
Обртни момент клизања
2.800 Н·м
Искључење струје због преоптерећења
У року од 0,3 секунде
Саморесетовање након клизања
У року од 30 секунди

Изградња и заштита

Материјал осовине
40Цр легирани челик
Површинска обрада
Дацромет против рђе
Отпорност на прскање соли
Прекорачује 1.000 сати
Распоред печата
Уљна бртва са скелетом са три усне + магнетни прстен за уклањање струготине
Заштита од прашине
Потпуно затворен поклопац за прашину
Референца контаминације
ИСО 4406 18/16 после 500 х у песку, прашини и роси
Референца брзине ножа
1.800–2.200 о/мин
Дампинг
Хидраулично пригушивање + предоптерећење опруге
Индикација хабања
Прстен за визуелни индикатор хабања
Референца потрошње горива
12% смањење испорученог материјала

Табела са бројем дела — Комплетан склоп и половине

55Н двоструки ЦВ склоп и бројеви делова полуосовине
Парт Нумбер Трактор Имплементирати Опис
14656849 1.375-21 1,5" РД стезаљка 55Н 80к50 Доубле ЦВ
82-14656849 ниједан 1,5" РД стезаљка 55Н 50 степени ЦВ половина (примена)
83-14656849 1.375-21 ниједан 55Н 80 степени ЦВ половина (трактор)

Комплетан склоп је број дела који се наручује када се замењују обе половине. Ако је само трактор половина или половина прикључка је истрошена, број полуврата је онај који одговара. Две половине су наведене посебно јер ЦВ угао се разликује на страни трактора и на страни дискбине. За друге апликације диск косилице, погледајтеЗглобно вратило за дискбинекатегорија.

Делови производа — Референтни бројеви за сервисну замену

Сервисни делови по референтном броју и колони са бројем дела
Реф. бр. Парт Наме 147129 147134 147248
1 Цросс Кит 170015 170020 170020
2 Ролл Пин 170120 170120 170120
3 Женски крај цеви 151050 151070 151070
4 Унутрашња цев 151090 151092 151092
5 Склоп клизног квачила — — —
6 Мушки крај цеви 151045 151065 151065
7 Оутер Тубе 151091 151093 151093
8 Трактор Енд Иоке 151035 151055 151055
9 Пин за брзо искључивање 170110 170110 170110
10 Сафети Схиелд 124310 124315 124315
10 Сигурносни штит Еуроцардан 124311 124316 124316

Табела делова служи за сервисну замену појединих компоненти. Када наручите комплетну замену осовине, користите број монтажног дела у претходној табели. Што је ширеОпсег зглобног вратиланаводи остале пољопривредне погоне категорије.

Понашање квачила — Шта штити подешавање од 2.800 Н·м

Током нормалног кошења

Стање квачила
Верени
Обртни момент се преноси
До 2800 Н·м
Референца брзине ножа
1.800–2.200 о/мин
Дампинг
Хидраулика + предоптерећење опруге

Трно квачило са двоструком плочом остаје укључено док диск косилица нормално сече. Хидраулично пригушивање и Распоред преднапрезања опруге је намењен да задржи брзину сечива стабилном када отпор варира на падинама и мокрим тло.

Када косачица удари у камен или корен

Стање квачила
Слипови
Искључење струје
У року од 0,3 секунде
Ресетуј
Саморесетовање у року од 30 секунди
Провера хабања
Прстен за визуелни индикатор хабања

Проклизно квачило је део који преузима удар уместо дискбине мењача. Опруга која се саморесетује систем враћа пренос након што се препрека уклони, а прстен индикатора истрошености даје визуелну референцу када је потребно обратити пажњу на плоче квачила.

Обртни момент од 2.800 Н·м је цифра наведена у материјалу који се испоручује. Потврдите поставку против модел диск косилице и ПТО трактора пре наручивања. За одговарајући погон прикључка, погледајтеЗглобно вратило за Нев Холланд дискбанестраница као унакрсна референца за конфигурације на страни диска.

Пре него што затражите понуду

  1. Потврдите модел косилице и постојећи број дела

    Дисц косилица 1340, Хесстон 1340/1345, изаберите ЦасеИХ 8312, Массеи Фергусон ПТД 12 и Нев Идеа 5512 су референце компатибилности у испорученом материјалу. Постојећи број дела вратила је најбржи начин да потврдите замену.

  2. Потврдите згиб прикључног вратила трактора

    Комплетан склоп 14656849 је наведен са прикључком за трактор 1.375-21. Ако трактор користи другу прикључну осовину, потврдите половину трактора посебно помоћу 83-14656849 или еквивалентног.

  3. Потврдите везу прикључка

    Страна прикључка је наведена као 1,5" РД стезаљка у комплетном склопу и на половини прикључка 82-14656849. Ако улаз дискбине користи другу стезаљку или јарам, потврдите половину прикључка пре наручивања.

  4. Потврдите обртни момент и стање квачила

    Квачило је подешено на 2.800 Н·м у испорученом материјалу. Ако је постојеће квачило подешено или косилица ради са другачијим мењачем, потврдите подешавање клизања према приручнику за косилицу пре него што се понуди замена.

МОК, прилагођавање и време испоруке се наводе по поруџбини јер зависе од тога да ли је поруџбина потпуна склоп или полуосовину и да ли се величине прикључка подударају са стандардним бројевима делова. Ништа на овој страници обавезује се на фиксни МОК или време испоруке које не би важило за другачију конфигурацију. За повезану погонску линију категорију, видиЗглобно вратило за мешалице хранедомет.

Пошаљите модел косилице и постојећи број дела

Пошаљите модел диск косилице, постојећи број дела вратила и клин прикључног вратила трактора. Потврдићемо да ли комплетан склоп 14656849, половина прикључка 82-14656849 или половина трактора 83-14656849 је исправна подударају и издају понуду са МОК и временом испоруке за ту конфигурацију.
