Како дизајн пужног мењача подржава компактне распореде опреме?

У савременом дизајну индустријске опреме, простор је премиум. Инжењери стално траже начине да смање отисак машине без угрожавања перформанси или поузданости. Тхепужни мењачдизајн нуди убедљиво решење, омогућавајући компактан распоред опреме кроз свој јединствени пренос снаге под правим углом, висок једностепени однос редукције и флексибилност интеграције. За разлику од преносника са паралелном осовином или планетарних мењача, пужни мењач постиже значајно смањење брзине у једном степену—до 100:1— док су улазна и излазна осовина постављена под углом од 90 степени. Ова конфигурација под правим углом омогућава да се мотори монтирају поред или испод погонског вратила, драстично смањујући укупну дужину погонског склопа. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша фабрика је специјализована за дизајн пужних мењача више од две деценије, и били смо сведоци како су наши производи омогућили купцима да смање отиске својих машина до 35 процената. Овај чланак се бави специфичним карактеристикама дизајна које подржавају компактност, подржане техничким спецификацијама и подацима из стварног света.

Али компактност пужног мењача превазилази оријентацију осовине. Дизајн инхерентно омогућава висок однос обртног момента и тежине, што значи да мањи мењач може пренети исту снагу као и већа јединица са паралелним вратилом. Поред тога, способност самозакључавања многих пужних мењача елиминише потребу за спољним кочницама у апликацијама за задржавање, додатно штеди простор и смањује број компоненти. Наша фабрика је конструисала серију пужних редуктора са шупљим излазним вратилима и модуларним прирубницама за монтажу, омогућавајући директно спајање на погонска вратила без потребе за додатним лежајевима или спојницама. Ове карактеристике заједно чине пужни мењач пожељним избором за транспортне системе, машине за паковање, опрему за руковање материјалом и многе друге примене где је подни простор оскудан. У овом свеобухватном водичу ћемо анализирати кључне елементе дизајна, пружити детаљне спецификације производа и поделити најбоље праксе из Раидафона како бисмо вам помогли да постигнете најкомпактнији могући распоред опреме.

Садржај

• 1. Зашто пренос снаге под правим углом чини пужни мењач идеалним за компактне распореде?
• 2. Како велика густина обртног момента смањује величину мењача без жртвовања перформанси?
• 3. Које су кључне спецификације наше серије пужних мењача?

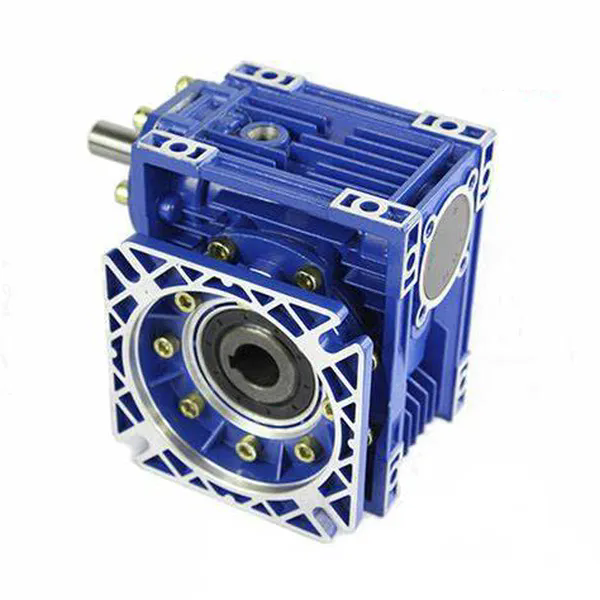

• 4. Како шупља осовина и интегрисане опције мотора могу додатно уштедети простор?
• Често постављана питања (ФАК)
• Закључак и консултације о прилагођавању

Зашто пренос снаге под правим углом чини пужни мењач идеалним за компактне распореде?

Најизразитија карактеристика пужног мењача је његов пренос снаге под правим углом. У типичном редуктору са паралелним вратилом, улазна и излазна осовина су на истој оси, што захтева да мотор буде постављен у линији са гоњеном осовином. Ово резултира дугачким, линеарним погоном који често вири изван оквира машине, повећавајући укупни отисак опреме. Пужни мењач, међутим, користи пуж (шраф) за покретање пужног точка, са осовинама оријентисаним под углом од 90 степени. Ово омогућава да се мотор монтира окомито на излазну осовину, ефективно "преклапајући" погон у компактан Л-облик. Ова геометрија је посебно корисна у апликацијама где су ширина или дужина машине ограничене, као што су транспортни системи, мобилне машине или компоненте роботске ћелије.

Специфичне предности распореда правоугаоног дизајна пужног мењача:

• Смањена укупна дужина:Постављањем мотора поред мењача, укупна дужина погонског склопа може се смањити за 30 до 50 процената у поређењу са линијским мењачем са истом снагом мотора. Ово омогућава дизајнерима опреме да уграде погоне у уже просторе.
• Разноврсне оријентације монтаже:Наш пужни мењач може да се монтира у било ком положају - монтиран на ногу, на прирубницу или на осовину. Кућиште је дизајнирано са више монтажних површина, омогућавајући да се мењач причврсти директно на рам машине без потребе за додатним потпорним конзолама.
• Интегрисани адаптер мотора:Нудимо низ адаптера за моторе који омогућавају директну монтажу ИЕЦ или НЕМА мотора на улазно кућиште мењача. Ово елиминише потребу за спојницом између мотора и мењача, штедећи додатну аксијалну дужину и смањујући проблеме са поравнањем.
• Бочна уштеда простора:У опреми са више погонских осовина, као што су столови за индексирање са више станица или аутоматизовани системи за складиштење, пужни мењачи могу бити постављени компактно један поред другог јер су улазна вратила окренута ка унутра, минимизирајући укупну ширину погонског низа.

Да бисте илустровали потенцијал за уштеду простора, размотрите систем транспортера дизајниран за постројење за прераду хране. У оригиналном дизајну је коришћен мењач са косим завојима са мотором монтираним у линији, што захтева укупну дужину погона од 850 мм. Постројење је требало да смањи ширину транспортера како би се уклопило у уски пролаз. Преласком на дизајн нашег пужног мењача са држачем мотора под правим углом, дужина погона је смањена на 460 мм – смањење од 46 процената. Ово је омогућило постројењу да угради транспортер у расположиви пролаз без икаквих структуралних модификација. Пужни мењач је такође обезбедио потребан однос редукције од 20:1 у једном степену, додатно смањујући број компоненти и поједностављујући монтажу.

Штавише, дизајн под правим углом омогућава да се пужни мењач постави директно на тачку примене снаге, смањујући потребу за дугим погонским вратилима, додатним лежајевима и носећим конструкцијама. Наша фабрика уРаидафон Тецхнологи Гроуп Цо., Лимитеднуди прилагођене опције проширења вратила које омогућавају да излаз мењача директно захвати улазно вратило машине, елиминишући потребу за посебном прирубницом спојнице. Овај интегрисани приступ не само да штеди простор, већ и смањује број критичних тачака поравнања, побољшавајући укупну поузданост. Укратко, правоугаона геометрија пужног мењача је основа његове компактности, и то је кључни разлог зашто дизајнери бирају технологију пужа за апликације са ограниченим простором.

Како велика густина обртног момента смањује величину мењача без жртвовања перформанси?

Густина обртног момента—износ обртног момента који се испоручује по јединици величине мењача—је критичан параметар за дизајн компактне опреме. Пужни мењач се истиче у овој области због клизања између пужа и пужног точка, што омогућава велику контактну површину за расподелу оптерећења. За разлику од цилиндричних или спиралних зупчаника, где је само неколико зуба у контакту у било ком тренутку, пужни зупчаник има континуирано захватање зуба дуж дужине пужа, ширећи оптерећење на већу површину. Ово омогућава пужном мењачу да постигне већи капацитет обртног момента у односу на преноснике са паралелним вратилом на истом средишњем растојању. Сходно томе, мањи пужни мењач може да поднесе исти обртни момент као већа, тежа алтернатива, директно доприносећи компактности опреме.

Кључни фактори који повећавају густину обртног момента у нашем дизајну пужног мењача:

• Оптимизован профил зуба (ЗАИ или ЗИ тип):Наш пужни мењач користи каљени и брушени пуж са ЗИ (еволвентним) профилом, у комбинацији са бронзаним пужним точком. Ова комбинација обезбеђује високу носивост и низак коефицијент трења, омогућавајући мењачу да пренесе до 1500 Нм обртног момента у кућишту величине 63 са средишњим растојањем.
• Избор лежајева високог квалитета:Користимо конусне ваљкасте лежајеве на пужној осовини и угаоне контактне лежајеве за тешке услове рада на излазном вратилу. Ови лежајеви могу да поднесу и радијална и аксијална оптерећења, обезбеђујући да мењач задржи свој обртни момент чак и под условима прекомерног оптерећења.
• Побољшано подмазивање и хлађење:Кућиште пужног мењача је дизајнирано са великим унутрашњим капацитетом уља и ребрима за хлађење, омогућавајући брзо расипање топлоте. То значи да мењач може непрекидно да ради са номиналним обртним моментом без термичког смањења, што би иначе захтевало већу јединицу.
• Очврсли црв (58-62 ХРЦ):Наши црви су очвршћени након брушења, што резултира површином отпорном на хабање са чврстим језгром. Ово продужава век замора мењача и одржава капацитет обртног момента током милиона циклуса.

Да бисмо квантификовали предност густине обртног момента, упоредили смо наш пужни мењач (централно растојање 80 мм) са спиралним мењачем сличне величине. Пужни мењач је постигао номинални обртни момент од 2.100 Нм, док је спирална јединица испоручила 1.400 Нм у истој запремини кућишта. Ова 50 посто већа густина обртног момента значи да дизајнери опреме могу да користе мањи пужни мењач да би постигли исте перформансе, штедећи простор и тежину. У апликацијама мобилне опреме, као што су пољопривредне машине или опрема за руковање материјалом, ово смањење тежине такође побољшава ефикасност горива и смањује структурно оптерећење.

Наша фабрика је такође развила варијанту дизајна названу пужни мењач „густог момента“, који користи специјално формулисано синтетичко уље које смањује трење за 30 процената, омогућавајући још већи излазни обртни момент без повећања међуцентралног растојања. Ова варијанта је популарна у апликацијама као што су машине за формирање ваљака и опрема за медицинско снимање, где је простор изузетно ограничен, али је неопходан висок обртни момент. Одабиром исправног дизајна пужног мењача из Раидафона, дизајнери опреме могу постићи компактнији распоред без угрожавања снаге или поузданости.

Које су кључне спецификације наше серије пужних мењача?

Раидафон Тецхнологи Гроуп Цо., Лимитед нуди широк спектар величина пужних мењача, од минијатурних јединица (централно растојање 30 мм) до модела за тешке услове рада (централно растојање 200 мм). Свака серија је доступна са различитим односима редукције (5:1 до 100:1), опцијама монтаже и конфигурацијама излазног вратила. Табела испод сумира спецификације за наше најпопуларније моделе пужних мењача, који се интензивно користе у опреми за паковање, транспорт и аутоматизацију. Све јединице су тестиране према ИСО 9001 стандардима и доступне су са АТЕКС сертификатом за експлозивне атмосфере. Наша фабрика такође пружа услугу димензионисања по мери која одговара вашим тачним захтевима обртног момента и простора.

Поред стандардних величина, наша фабрика нуди „кратку“ верзију пужног мењача са смањеном дужином кућишта за апликације где је укупна дубина критична. Ово се постиже коришћењем компактнијег лежаја и смањеног резервоара за уље, без жртвовања вредности обртног момента због наше оптимизоване унутрашње геометрије. Нудимо и варијанту од нерђајућег челика за прехрамбену и фармацеутску индустрију, где се захтева усклађеност са прањем и отпорност на корозију. Сви наши производи са пужним редукторима су подржани двогодишњом гаранцијом и укључују детаљно упутство за употребу са препорукама за подмазивање и распоредом одржавања.

Наша фабрика такође обезбеђује прилагођене величине отвора, димензије отвора за кључеве и прирубнице за монтажу како би одговарали вашој постојећој опреми. Одржавамо обиман инвентар стандардних пужних мењача за тренутну испоруку и можемо да произведемо прилагођене поруџбине са роковима испоруке од 15 радних дана. Наш инжењерски тим је на располагању да вам помогне у избору оптималног пужног мењача за вашу компактну опрему, узимајући у обзир не само обртни момент и однос, већ и просторна ограничења, факторе животне средине и захтеве за буком.

Како шупља осовина и интегрисане опције мотора могу додатно уштедети простор?

Поред геометрије правог угла и велике густине обртног момента, пужни мењач нуди додатне карактеристике дизајна које драматично смањују отисак опреме. Две од најутицајнијих су опција шупље излазне осовине и интегрисана конфигурација мотора (мотора са редуктором). Пужни мењач са шупљим вратилом омогућава да погоњено вратило машине прође директно кроз излаз мењача, елиминишући потребу за спојницом, одвојеним носачем лежаја и механизмом за поравнање. Ова директна веза не само да штеди простор, већ и смањује број компоненти, смањујући и трошкове и потребе одржавања. Наша фабрика је развила низ пужних редуктора са шупљим вратилом са прикључцима на кључ или са скупљајућим дисковима, који покривају пречнике вратила од 14 мм до 75 мм.

Кључне предности шупље осовине и интегрисаног дизајна мотора за уштеду простора:

• Шупље вратило елиминише дужину спојнице:У традиционалној поставци, излазна осовина мењача се повезује са вратилом машине преко флексибилне спојнице, која може додати 80 до 150 мм аксијалне дужине. Пужни мењач са шупљим вратилом се монтира директно на вратило машине, смањујући укупну дужину погона за ту количину.
• Интегрисани мотор смањује укупну висину:Наша интегрисана верзија мотора (мотор са редуктором) смешта мотор директно на улазно кућиште мењача. Ово уклања подножје мотора и спојницу, снижавајући укупну висину и омогућавајући погону да стане испод транспортера са малим зазором или подножја машине.
• Уклањање лежајева вратила:Пошто мењач шупљег вратила подржава осовину машине кроз своје унутрашње лежајеве, више вам нису потребни одвојени лежајеви јастука на оквиру машине. Ово смањује и отисак и цену опреме.
• Поједностављена инсталација и поравнање:Директна монтажа шупље осовине обезбеђује концентричност и елиминише потребу за прецизним поравнањем током инсталације. Ово смањује време и вештине потребне за монтажу, што је посебно корисно за машине за производњу великог обима.

Да бисмо илустровали потенцијал ових функција за уштеду простора, размотримо апликацију за погон транспортера. Конвенционални дизајн са ножним пужним мењачем, флексибилном спојницом, мотором и каишним погоном могао би да заузме 900 мм дужине. Коришћењем нашег пужног редуктора са шупљим вратилом са интегрисаним мотором (мотор редуктором), дужина погона је смањена на 510 мм. Интегрисани мотор је такође елиминисао основну плочу мотора, штедећи додатних 100 мм ширине. Укупан отисак машине је смањен за 34 процента, што је омогућило да опрема буде смештена у уже производне ћелије и побољшао проток материјала у фабрици.

Наша фабрика у Раидафон Тецхнологи Гроуп Цо., Лимитед такође нуди верзију пужног мењача са „компактним обртним моментом“, која користи реакциону руку уместо носача или прирубнице. Овај дизајн омогућава да се мењач окачи за осовину машине, што захтева нула простора. Ово је посебно корисно у мобилној опреми или у апликацијама где је недовољно монтирање немогуће. Испоручили смо ова компактна решења за аутоматизована вођена возила (АГВ), где је сваки милиметар простора критичан.

Укратко, шупље вратило и интегрисане опције мотора трансформишу пужни мењач из једноставне компоненте у комплетно погонско решење које активно смањује отисак опреме. Елиминишући спојнице, лежајеве и монтажне основе, ови дизајни подржавају тренд ка компактнијим, ефикаснијим и исплативијим машинама. Наша фабрика може да обезбеди 3Д ЦАД моделе сваке конфигурације пужног мењача који ће вам помоћи да неприметно интегришете погон у дизајн ваше машине.

Често постављана питања (ФАК)

Питање 1: Како се пужни мењач пореди са конусним мењачем у смислу компактности?

Одговор: Пужни мењач је генерално компактнији од конусног мењача за исти обртни момент и однос, посебно у једностепеним редукцијама изнад 15:1. Конусно спирални мењач захтева два степена да би се постигао однос 20:1, док пужни мењач то постиже у једној фази, штедећи око 30 процената дужине. Поред тога, пужни мењач има једноставнији отисак за монтажу јер не захтева посебну монтажну основу за међувратило. Међутим, пужни мењач је нешто мање ефикасан од конусно спиралног (обично 80-90 процената наспрам 95-97 процената), али за многе примене, уштеда простора оправдава мањи компромис у погледу ефикасности. Наша фабрика обезбеђује податке о ефикасности и поређењу простора за било коју примену на захтев.

Питање 2: Може ли се пужни мењач монтирати вертикално да би се уштедело још више простора?

Одговор: Да, наш пужни мењач је дизајниран за разноврсне оријентације уградње, укључујући и вертикалну (хоризонтално улазно вратило, вертикално излазно вратило или обрнуто). Вертикална монтажа може бити корисна у опреми где је погонско вратило вертикално, као што су миксери или ротациони столови. Међутим, посебна пажња се мора обратити на подмазивање и заптивање. Наша фабрика нуди вертикално оријентисане дизајне пужних мењача са специфичним нивоима уља, вентилима и заптивкама како би се спречило цурење уља и обезбедило правилно подмазивање. Нудимо детаљна упутства за монтажу и комплет заптивки посебно за вертикалне инсталације. Компактан отисак пужног мењача се одржава чак иу вертикалним конфигурацијама.

Питање 3: Како дизајн шупље осовине утиче на оцену обртног момента мењача?

Одговор: Дизајн шупље осовине не смањује оцену обртног момента мењача, пошто су кућиште мењача и лежајеви оцењени да подносе пун обртни момент који се преноси. Шупље вратило је димензионисано тако да се прилагоди осовини машине, а утор за кључ или стезни диск је дизајниран да преноси обртни момент без клизања. У нашем пужном редуктору, шупља осовина је подупрта лежајевима за тешке услове рада на оба краја, обезбеђујући да капацитет обртног момента буде исти као и верзија са чврстим вратилом. Међутим, дозвољено оптерећење надвишења на шупљој осовини може бити нешто ниже него на пуној осовини због смањеног материјала осовине. Наша фабрика обезбеђује специфичне оцене оптерећења надвишења за сваки модел шупљег вратила.

Питање 4: Да ли су пужни мењачи бучнији од других типова мењача у компактном распореду?

Одговор: Пужни мењачи могу бити бучнији од спиралних мењача, посебно при великим брзинама, због трења клизања између пужног и пужног точка. Међутим, наш дизајн пужног мењача укључује неколико карактеристика за смањење буке, укључујући прецизно брушене пуже (разред ИСО 6), оптимизоване обрасце контакта са зубима и материјале кућишта који пригушују звук. Наша фабрика такође нуди „тиху“ верзију са бронзаним пужним точком посебно легираним за смањење трења и буке. У компактним распоредима, где мењач може бити ближе руковаоцу, препоручујемо нашу тиху серију како би задовољили прописе о буци на радном месту. Обезбеђујемо податке о нивоу буке (дБ на 1 метру) за сваки модел пужног мењача.

Питање 5: Која прилагођавања Раидафон Тецхнологи Гроуп Цо., Лимитед нуди за пужни мењач који се користи у компактној опреми?

Одговор: Нудимо опсежне опције прилагођавања како би се уклопиле у дизајн компактне опреме: посебне дужине или пречника излазних вратила, прилагођени адаптери мотора, конфигурације више излазних вратила (једноструко/двоструко продужене, шупље или урезане), интегрисани лимитатори обртног момента и прилагођене ножице за монтажу. Такође пружамо помоћ у дизајну за минимизирање омотача, као што је коришћење краће улазне осовине или интегрисање мењача у сам оквир машине. Наша фабрика има интерни инжењерски тим који може да ради са вашим ЦАД датотекама како би оптимизовао постављање пужног мењача. Нудимо бесплатне почетне консултације и можемо да обезбедимо 3Д моделе за интеграцију. Контактирајте нас у вези са вашим специфичним просторним ограничењима и ми ћемо предложити решење по мери.

Закључак: Постигните максималну ефикасност простора са пужним мењачем

Пужни мењач је врхунски избор за инжењере који желе да постигну компактан распоред опреме без угрожавања обртног момента или поузданости. Његов пренос снаге под правим углом, велика густина обртног момента, опција шупље осовине и интегрисане могућности мотора раде заједно на смањењу отиска машине до 35 процената. У Раидафон Тецхнологи Гроуп Цо., Лимитед, наша фабрика је дизајнирала серије пужних мењача који нису само компактни већ и издржљиви, ефикасни и прилагодљиви вашим специфичним потребама примене. Без обзира да ли дизајнирате нови транспортер, машину за паковање или мобилног робота, наш пужни мењач може вам помоћи да уградите више функција у мање простора.

Спремни да оптимизујете распоред своје опреме помоћу компактног решења пужног мењача?Контактирајте Раидафон Тецхнологи Гроуп Цо., Лимитед данасза свеобухватан преглед дизајна. Обезбедите свој обртни момент, брзину, простор за монтажу и еколошке захтеве, а наш инжењерски тим ће испоручити предлог по мери, укључујући 3Д моделе, криве перформанси и понуду цене. Нудимо бесплатно тестирање узорака у нашој фабрици и брзу испоруку широм света.Затражите своју бесплатну консултацију од Раидафон Тецхнологи Гроуп Цо., Лимитед и направите први корак ка компактнијој, ефикаснијој опреми са нашим врхунским пужним мењачем.
